Omschrijving:

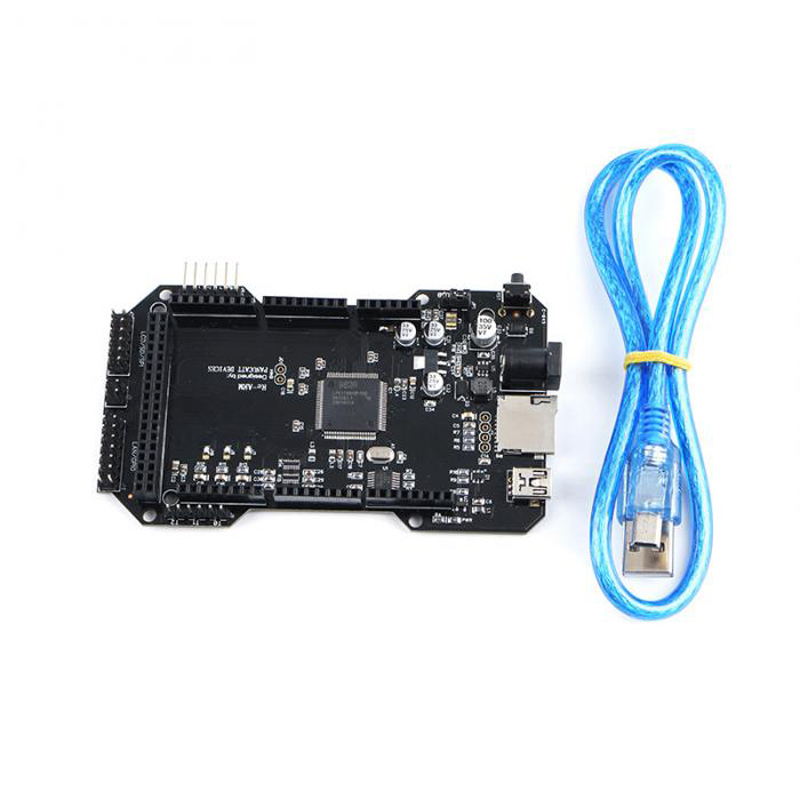

Re-ARM is een 100 MHz, 32-bits ARM-controller
Het is een plug-in vervanger voor Mega in uw RAMPS-opstelling voor een snelle en eenvoudige upgrade naar 32-bit goodness.
32-bit LPC1768 ARM-processor. 100 Mhz, 512 kb Flash. Mini B USB - Foto's van het prototype tonen USB B.
SD-kaartsleuf voor firmware-upgrades en configuratiebestand. Ondersteuning van SPI-schermen zoals Viki2 en mini Viki (direct) en RRD grafische LCD (adapter).

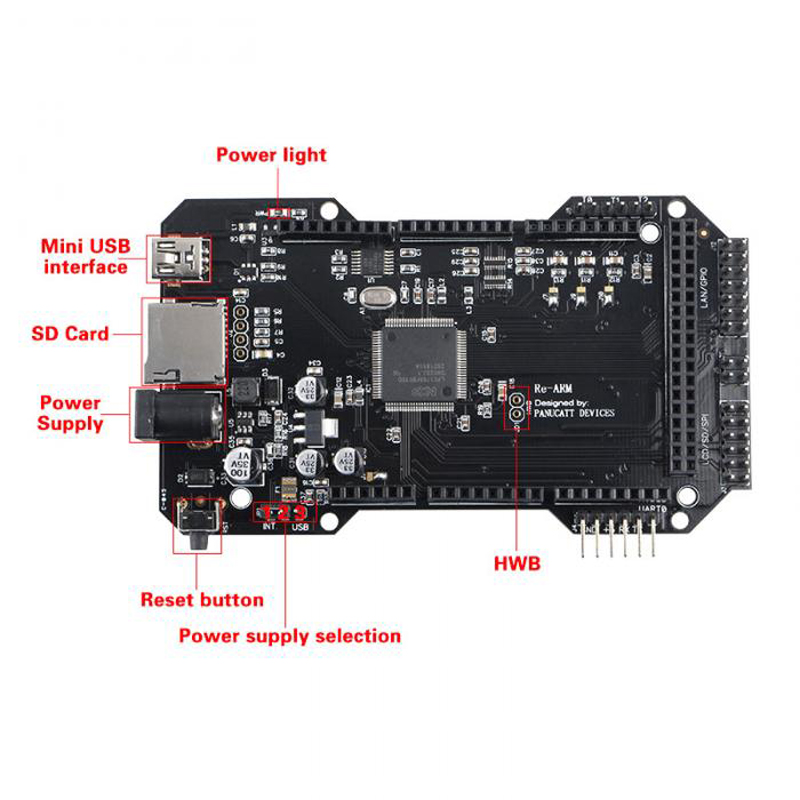

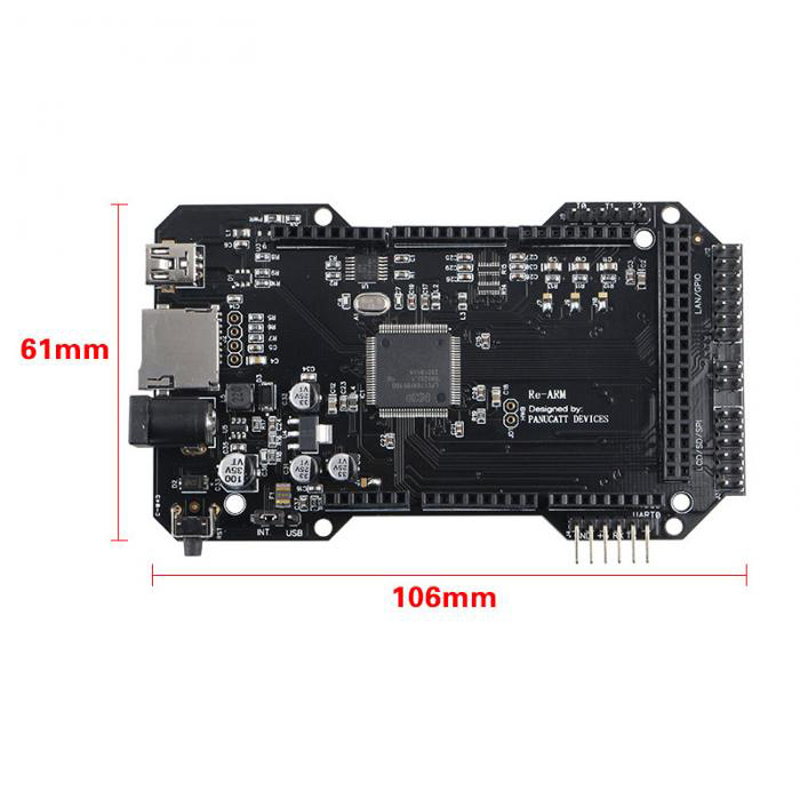

Over RE-ARM 32Bit Controller Board specificaties:
1. 32-bits LPC1768 ARM-processor.
2. 100Mhz, 512kb Flash.
3. Mini B USB - Prototype foto's toont USB B.
4. 3.3V-systeemspanning.
5. 10-30V voedingsingang, met behulp van Vin pin of vat jack.
6. 1 Heated bed, 2 Hotend Mosfet-stuurprogramma's.
7. SD-kaartsleuf voor firmware-upgrades en configuratiebestand.
8. 6 Eindstops, met filter en pull-ups.
9. 3 thermistoringangen.
10. Ondersteuning SPI Displays zoals Viki2 en mini Viki (direct) en RRD Graphic LCD (adapter).
11. Ondersteuning voor LCD-schermen met I2C en parallelle tekens met behulp van de universele adapter van Jim Morris.
12. Header voor Ethernet-module (RJ45) dochterbord.
13. Voeding: 4.5v-36v

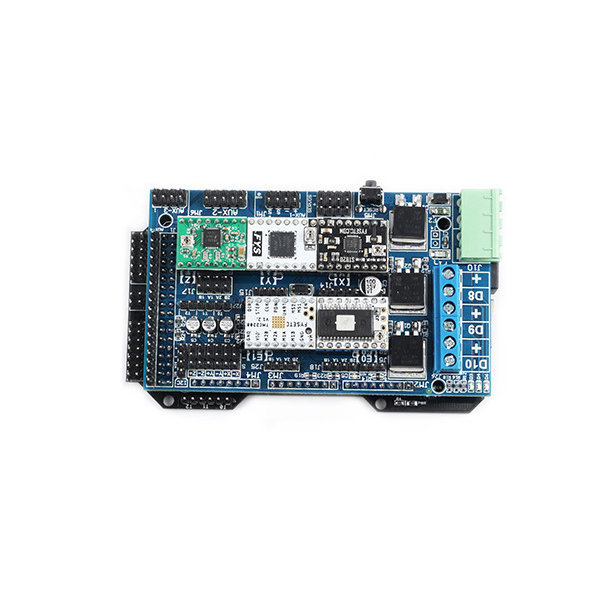

Ramps1.5 bord:
Ramps1.5 bord:
- Grootte: 101,5 * 60,5 mm
- Ondersteuning van motorbestuurders: ondersteuning van A4988 DRV8825 en andere motorrijders (tegelijkertijd ondersteunen van vijf motorrijders)
- Ingangsspanning: 12V
- Vermogen: 200W
1 x uitbreidingskaart Ramps1.5
1 x RE-ARM 32-bits controller-kaart
TMC2208 V1.2:
- TMC2208 eenassige stappenmotor aandrijfchip
- power tube ingebouwde aandrijfstroom 1,4A piekstroom 2A, spanningsbereik 4,75V-36V, 256 onderverdeling;
- Flexibele microPlyer-interpolatie-eenheid, het component kan tot 256 microstep / stap resolutie bieden, zelfs in de hartslag is het beperkte systeem nog steeds perfect om sinusvormige regeling te bereiken;
- Op grote schaal gebruikt in 3D-printen,
- Beide componenten hebben een puls / richting-ingang, kunnen volledig onafhankelijk werken. De configuratie wordt geïmplementeerd via digitale invoer
Pakket inbegrepen:1 x uitbreidingskaart Ramps1.5
1 x RE-ARM 32-bits controller-kaart
