Kenmerken:
Pakket inbegrepen:

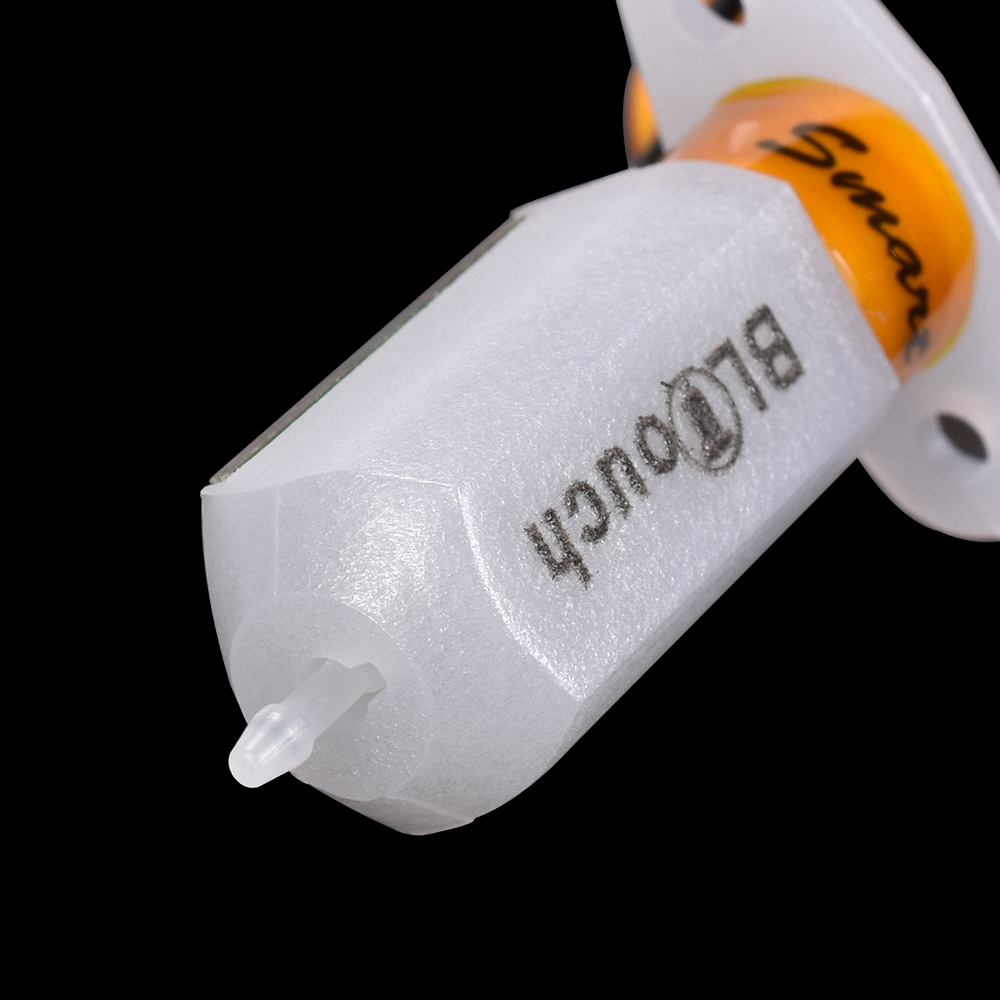

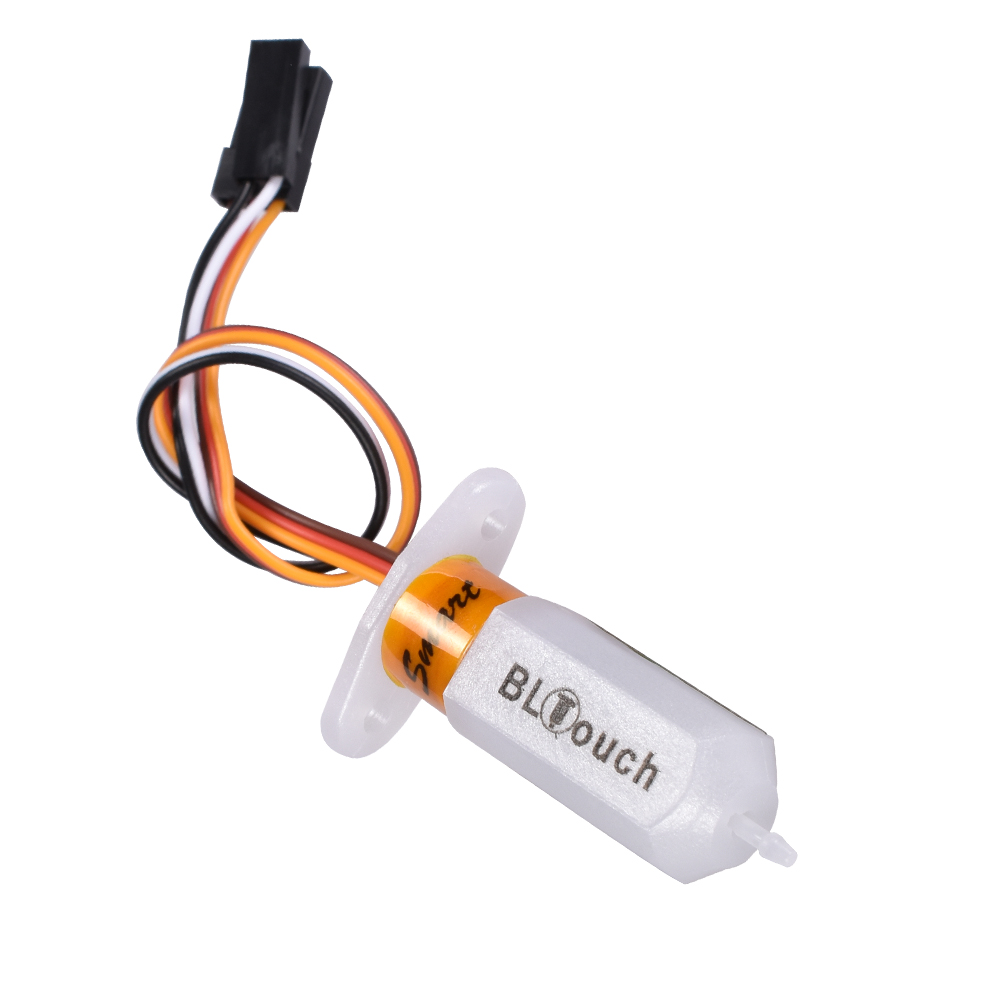

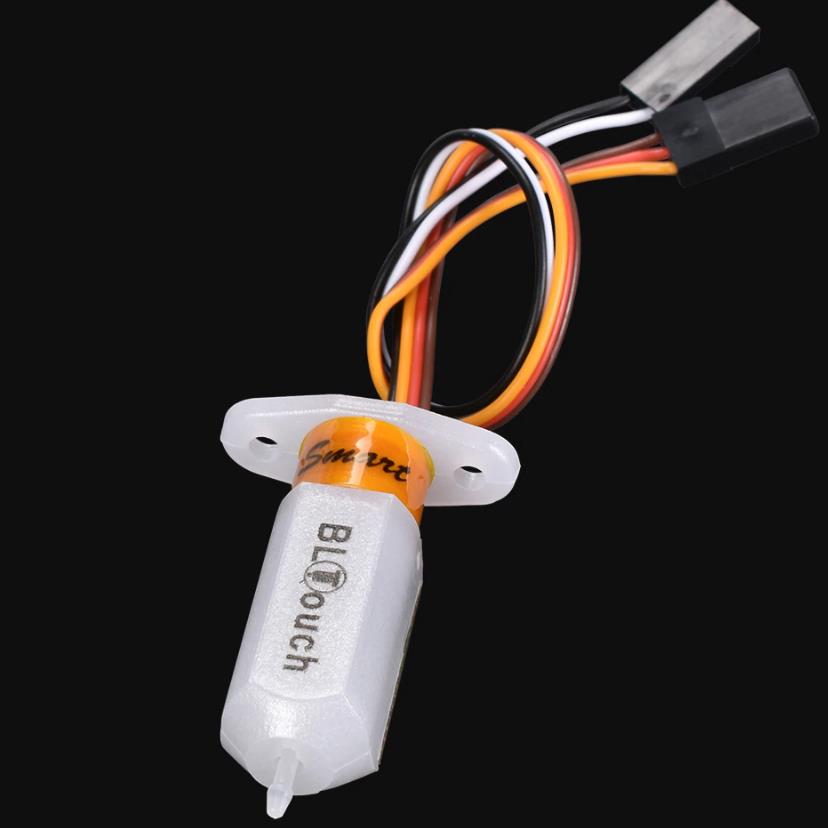

1 x BLTouch Auto Bed Leveling Sensor
● Eenvoudig - BLTouch kan eenvoudig worden toegepast, omdat het een kleine en eenvoudige structuur heeft. Omdat BLTouch op de gebruikelijke manier werkt met een automatische niveausensor, is het verzamelen van informatie en het instellen van uw firmware een eenvoudige taak.
● Slim - Zelftest en alarm
● Hoge precisie - BLTouch's standaarddeviatie in herhaalbaarheid is ongeveer 0,005 mm, precies op dat punt.
Om meer info te weten:
Om meer info te weten:
1. How to add cheap and easy auto mesh bed levelling? CIick Here
2. Auto bed leveling sensor for 3D printers: Click Here
3. Bedrading:
① RAMPS1.3 / 1.4, MKS-Gen V1.3, MKS-Base V1.4, etc.: Click Here
② MKS-Base V1.2, mini-Rambo, etc.: Click Here
③ 32bit bord: Clilck Here
4. Installatiehandleiding
5. Marlin Manual
specificaties:
3. Bedrading:
① RAMPS1.3 / 1.4, MKS-Gen V1.3, MKS-Base V1.4, etc.: Click Here
② MKS-Base V1.2, mini-Rambo, etc.: Click Here
③ 32bit bord: Clilck Here
4. Installatiehandleiding
5. Marlin Manual
specificaties:
Voltage: 5V
Huidig: 15mA
Maximale (piek) stroom: 300 mA
Materiaal behuizing: Polycarbonaat (pc)
Kastenkleur: halfdoorzichtig wit
Kabellengte: 150 mm
PCB & solderen: RoHS, loodvrij (Pb gratis)
bedrading: (BLTouch kan in de volgende toestand worden gebruikt.)
Eén I / O voor besturing (oranje draad: PWM of software PWM)
One I / O voor Zmin (witte draad: eindstop / Z-sensor)
GND en + 5V vermogen
De meeste boards hebben een eigen servopin, dus BLTouch kan worden aangesloten op een van die servopinnen. Omdat elke servopen zijn eigen nummer heeft, wordt BLTouch bestuurd met het servopenummer als volgt.
(Solderen en firmware-update kan in zeldzame gevallen nodig zijn)
M280 P0 S90 ← SERVO0_PIN
M280 P1 S90 ← SERVO1_PIN
M280 P2 S90 ← SERVO2_PIN

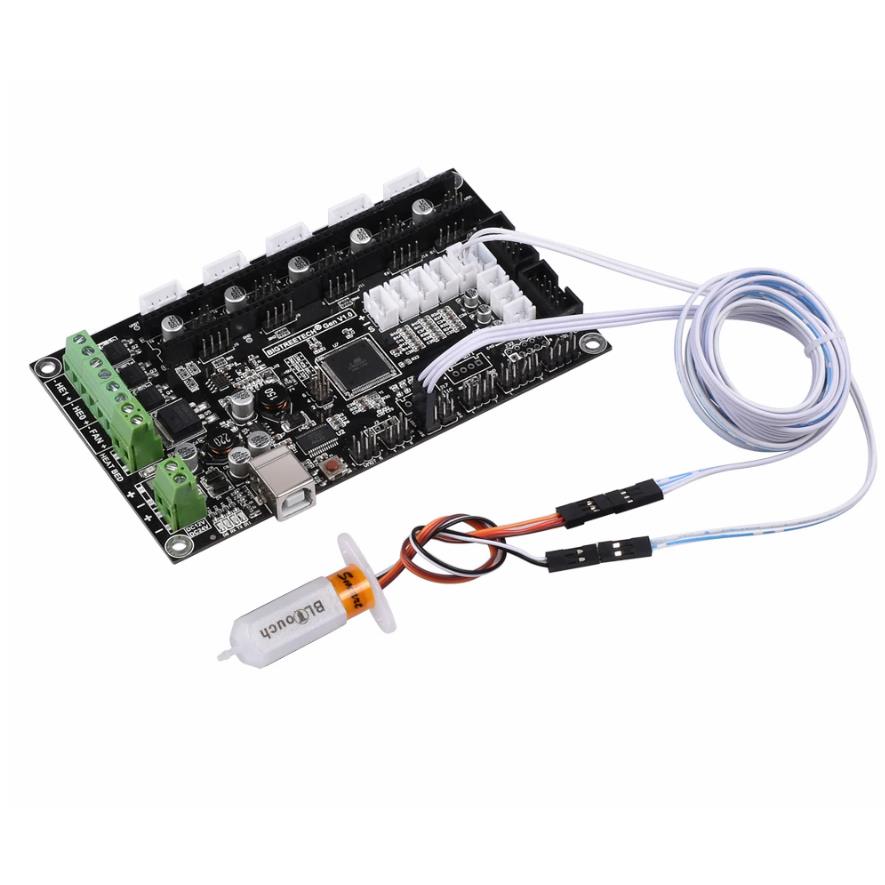

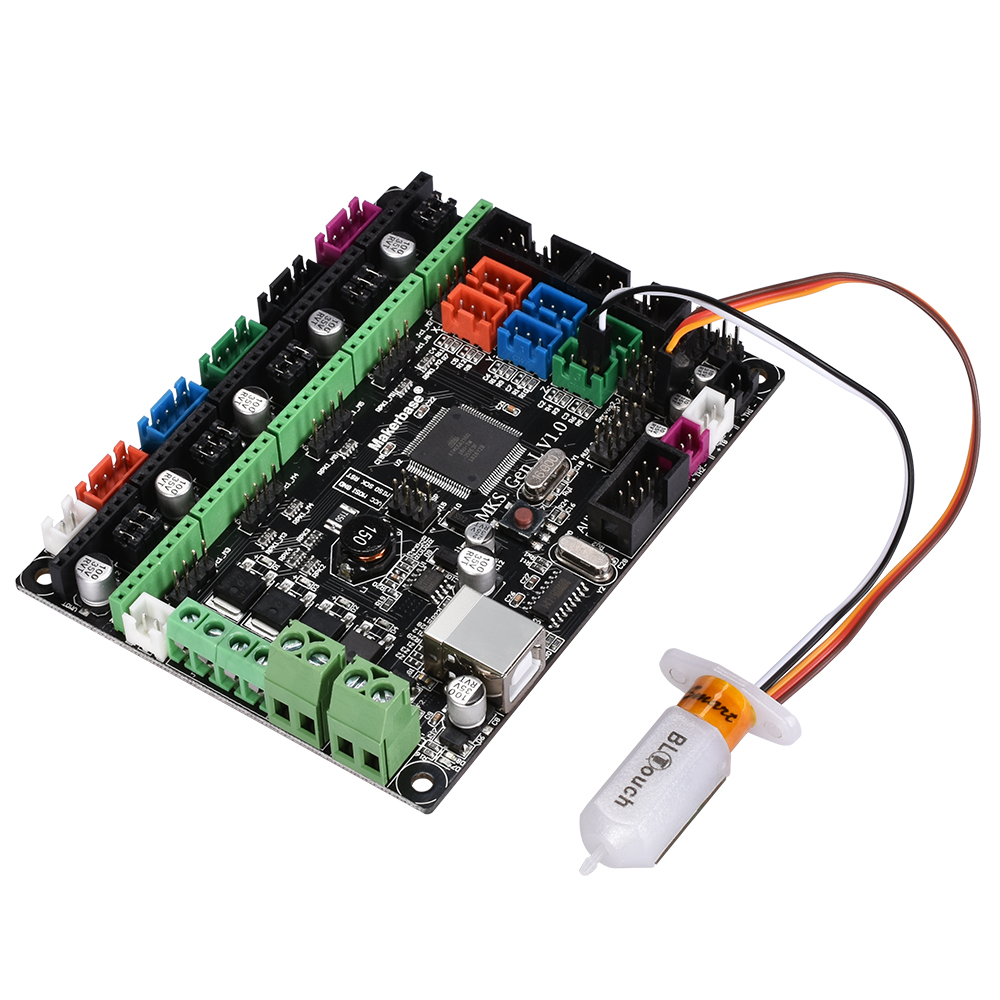

bijv. RAMPS1.4 Bedrading
Servosignaal (oranje draad): D11 (SERVO0), Zmin (witte draad): D18 (Zmin-eindstop)

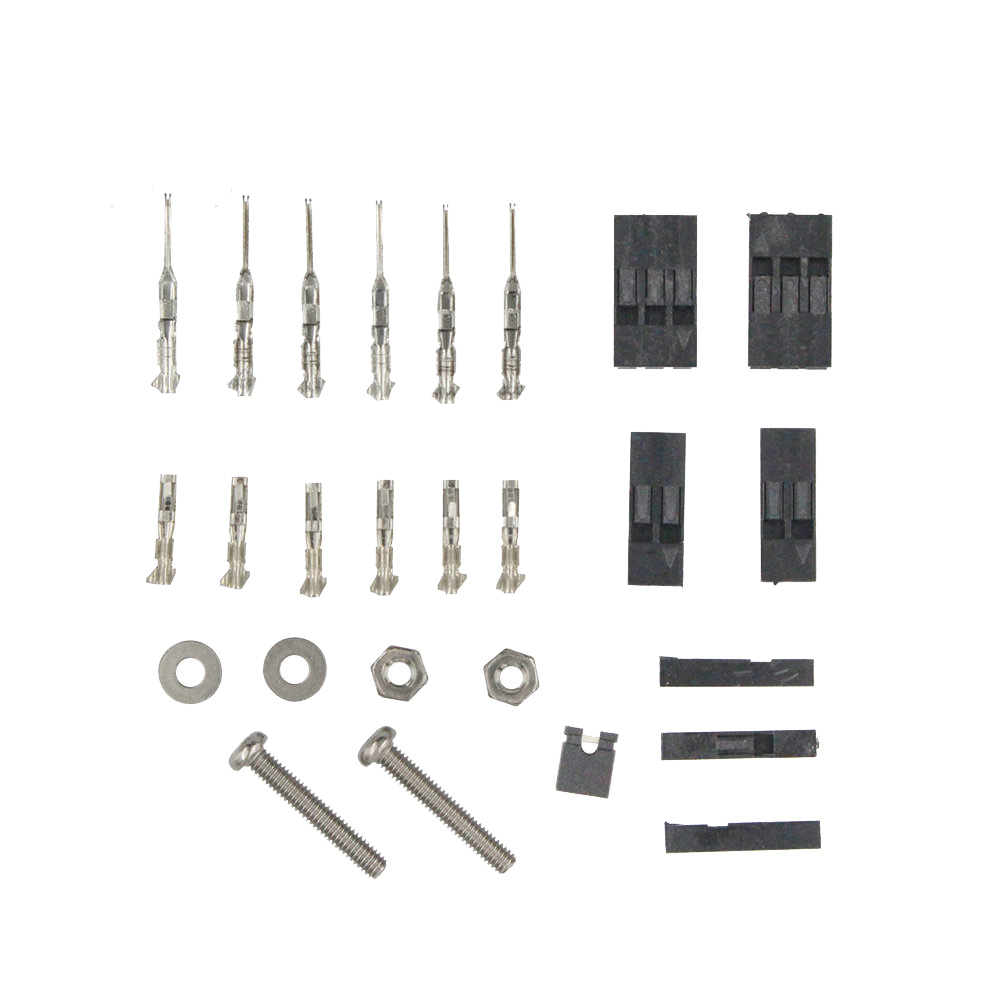

Pakket inbegrepen:
1 x BLTouch Auto Bed Leveling Sensor
2 X Dupont Behuizing Shell 3Pin
2 X Dupont Behuizing Shell 2Pin
2 X Dupont Behuizing Shell 1Pin
10 X Dupont Terminal
1 X Jumper Cap
Met schroef & moer & wasmachine
