Als u de chip van deze kit nodig hebt: SKU300959<<<

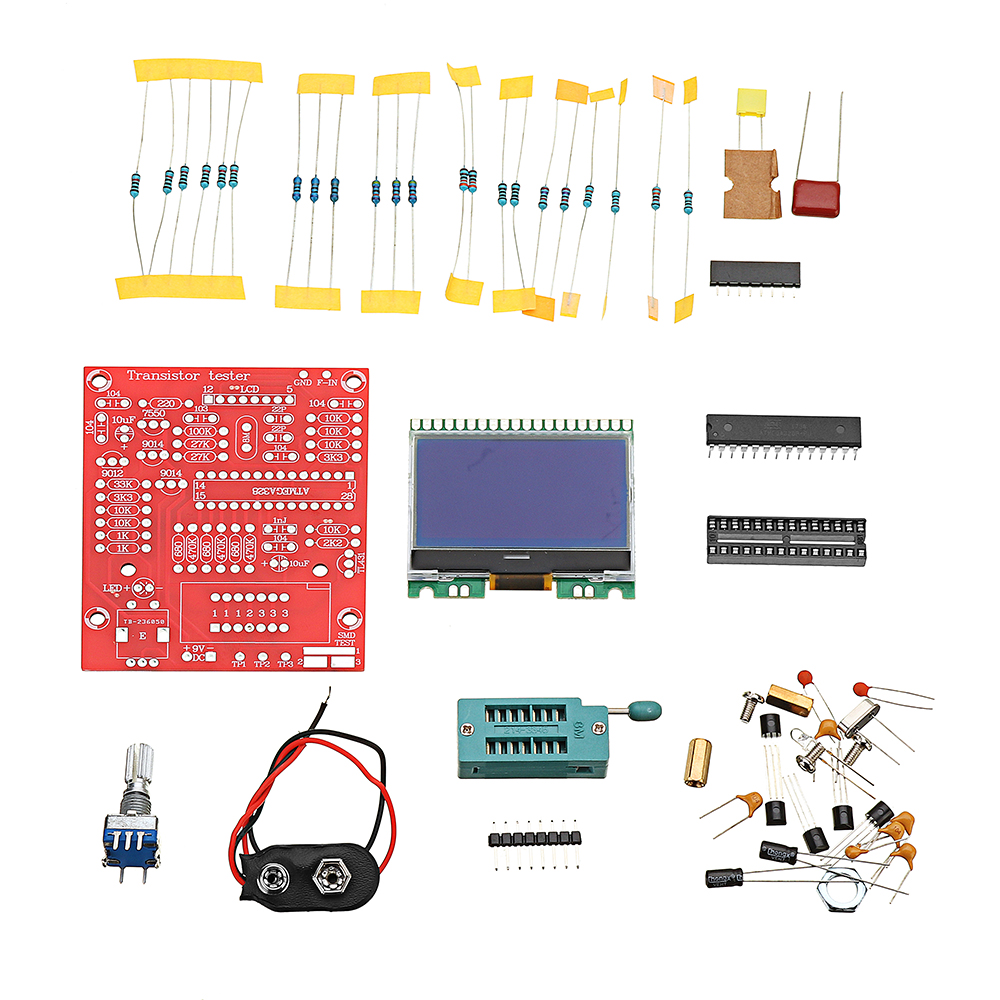

Productnaam gemarkeerd "DIY kit" van beide onderdelen, u heeft uw eigen montage nodig door het solderen, om het gemak te laten zien, de belangrijkste producten foto is een fysieke kaart, de tweede picrure zijn alle onderdelen die u ontvangt, let er goed op om te onderscheiden
Beschrijving:
1. Weerstanden, condensatoren, inductors, diodes, transistors, SCR en meest gebruikte apparaten herkennen en meten automatisch
2. De capaciteitslijn meetcapaciteit en ESR
3. De vierkantsgolfgenerator
4.PWM pulssignaalgenerator
5. Frequentie meter functie

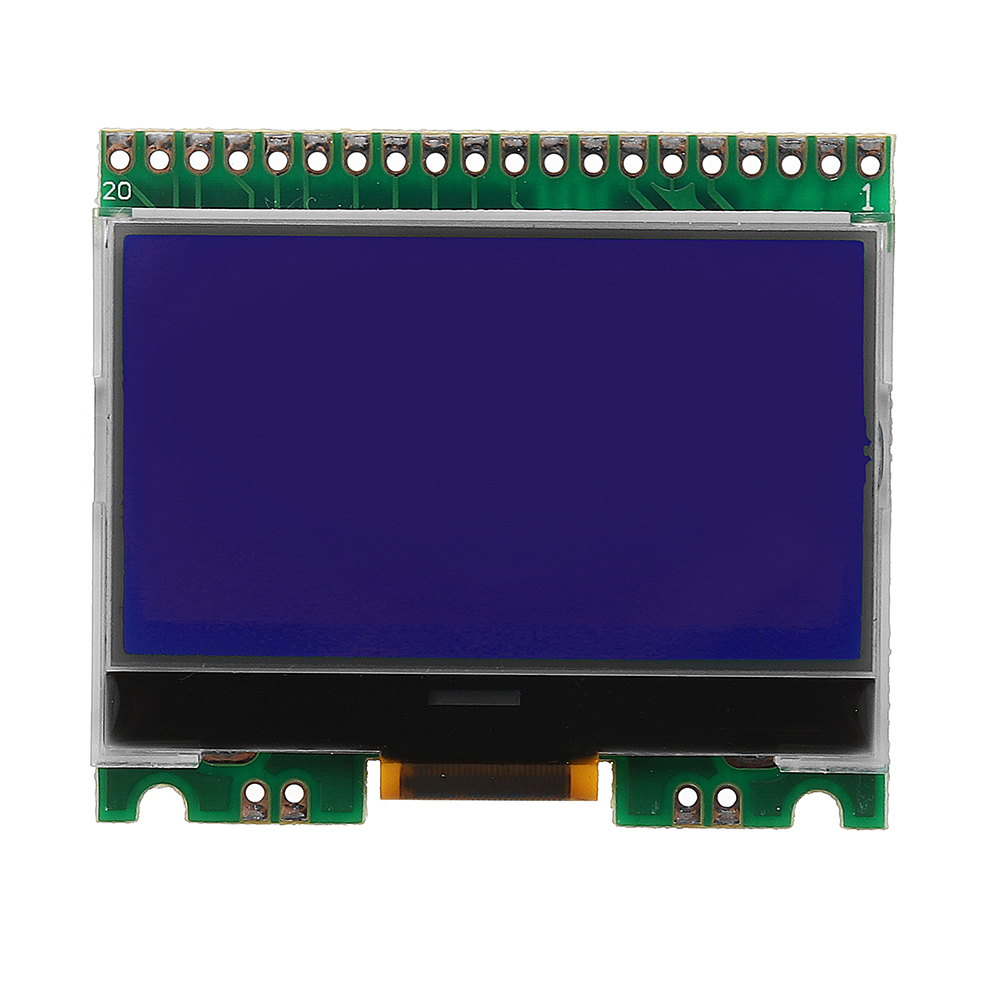

6. De grafische weergave van meetresultaten, makkelijk en intuïtief, wordt de hele functie uitgevoerd door een draaibare schakelaarbesturing, makkelijk te bedienen.
Kenmerk:
Voedingsspanning: DC 5.5-12V
Pakket inbegrepen:
1 x DIY M12864 Grafische versie Transistor Tester Kit LCR ESR PWM
1 x Case
Productnaam gemarkeerd "DIY kit" van beide onderdelen, u heeft uw eigen montage nodig door het solderen, om het gemak te laten zien, de belangrijkste producten foto is een fysieke kaart, de tweede picrure zijn alle onderdelen die u ontvangt, let er goed op om te onderscheiden
Beschrijving:
1. Weerstanden, condensatoren, inductors, diodes, transistors, SCR en meest gebruikte apparaten herkennen en meten automatisch
2. De capaciteitslijn meetcapaciteit en ESR
3. De vierkantsgolfgenerator
4.PWM pulssignaalgenerator
5. Frequentie meter functie
6. De grafische weergave van meetresultaten, makkelijk en intuïtief, wordt de hele functie uitgevoerd door een draaibare schakelaarbesturing, makkelijk te bedienen.
Kenmerk:
Voedingsspanning: DC 5.5-12V
Werkstroom: 24mA @ 9V

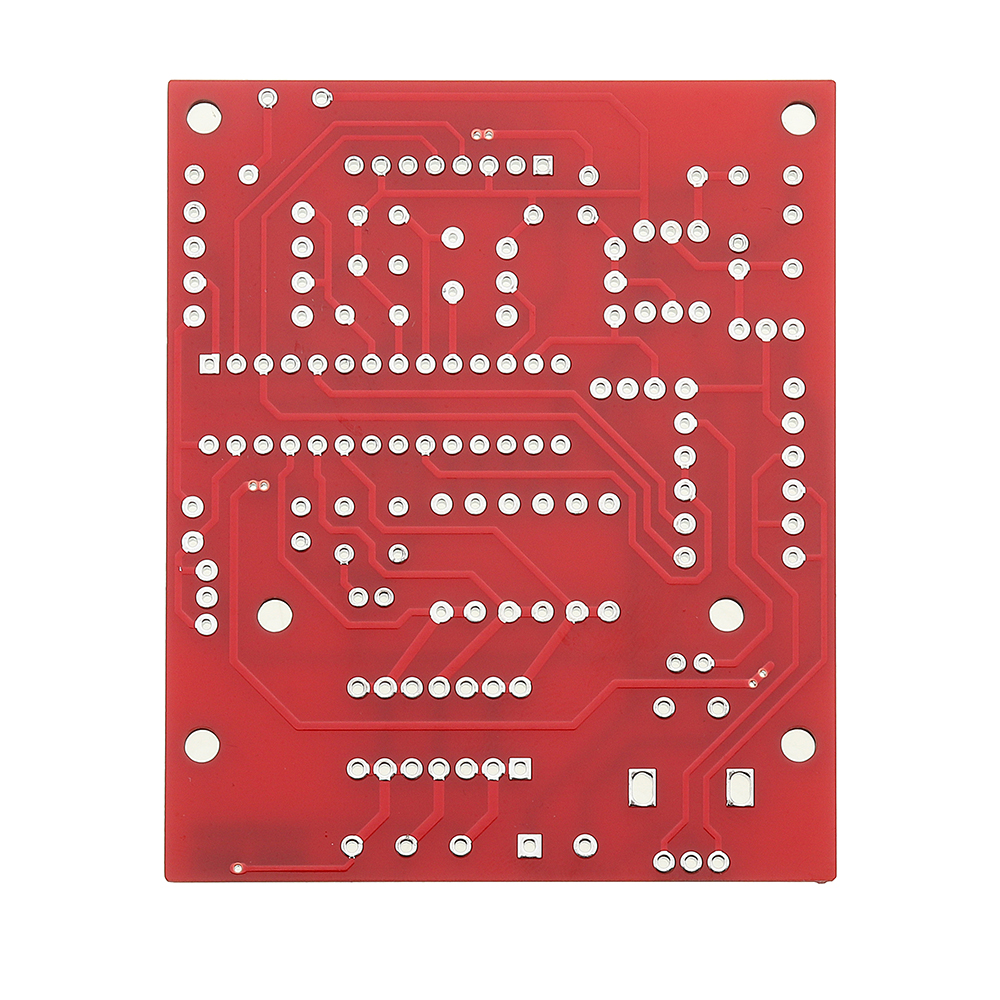

PCB Grootte: 75 x 63 mm
Hoofdfunctie:
1. One sleutel meting, automatische uitschakeling vertraging. Shutdown current is alleen 20nA, ondersteuning voor batterijbediening
2: Automatische detectie van PNP en NPN bipolaire transistor, N, P-kanaal MOSFET, JFET-veld effect transistoren, diodes, twee diodes, thyristoren, weerstanden, condensatoren, inductors. Automatische detectie van de huidige versterkingsfactor (B) Pin Definities en aanstroomspanning van de transistor en de emitterkoppeling (Uf), Darlington transistor door middel van een hoge drempelspanning en hoge stroom winstherkenning.
3: Kan bipolaire transistors en MOSFET interne beveiligingsdiode detecteren en op het scherm worden weergegeven. Het kan worden gemeten drempelspanning en de poortcapaciteit van de MOSFET.
4: Steun twee weerstandsmetingen, het potentieel kan ook worden gemeten. De hoogste resolutie is 0,1 ohm weerstandsmetingen, de hoogste gemeten waarde van 50M Euro.
5: Capaciteitsmeting bereik van 25 pf tot 100mF (100.000 UF). Resolutie tot 1 pF. 0,09UF capaciteit kan worden gedetecteerd boven de equivalente serie weerstand (ESR), een resolutie van 0,01 ohm. Om de waarde van het spanningsverlies van de condensator weer te geven en de capaciteit van een aparte ESR-meting te vergroten, is de directe meetcondensatorwaarde en ESR direct online (op de schakeling), makkelijk onderhouds- en probleemoplossingscapaciteit mogelijk.
6. Inductantie meetbereik van 0,01MH-20H, anders wordt het weergegeven als weerstand, als de inductor DC weerstand hoger dan 2100 wordt weergegeven als de Europese weerstand.
7. Kan twee diode symbolen in de goede richting tonen, waarbij de voorspanningsval wordt weergegeven. LED gedetecteerd als een diode voorwaartse spanningsdaling hoger dan normaal. Dubbele LED's gedetecteerd als dubbele diode. Gelijktijdige detectie LED knippert, zeer intuïtief.
8. Elke test van de tijd is ongeveer twee seconden, alleen de grote capaciteit en hoge inductantie metingen zullen lang duren
Extra functie:
Hoe installeren: http://img.staticbg.com/file/products/20151016033628SKU273392.docHoofdfunctie:
1. One sleutel meting, automatische uitschakeling vertraging. Shutdown current is alleen 20nA, ondersteuning voor batterijbediening
2: Automatische detectie van PNP en NPN bipolaire transistor, N, P-kanaal MOSFET, JFET-veld effect transistoren, diodes, twee diodes, thyristoren, weerstanden, condensatoren, inductors. Automatische detectie van de huidige versterkingsfactor (B) Pin Definities en aanstroomspanning van de transistor en de emitterkoppeling (Uf), Darlington transistor door middel van een hoge drempelspanning en hoge stroom winstherkenning.
3: Kan bipolaire transistors en MOSFET interne beveiligingsdiode detecteren en op het scherm worden weergegeven. Het kan worden gemeten drempelspanning en de poortcapaciteit van de MOSFET.
4: Steun twee weerstandsmetingen, het potentieel kan ook worden gemeten. De hoogste resolutie is 0,1 ohm weerstandsmetingen, de hoogste gemeten waarde van 50M Euro.
5: Capaciteitsmeting bereik van 25 pf tot 100mF (100.000 UF). Resolutie tot 1 pF. 0,09UF capaciteit kan worden gedetecteerd boven de equivalente serie weerstand (ESR), een resolutie van 0,01 ohm. Om de waarde van het spanningsverlies van de condensator weer te geven en de capaciteit van een aparte ESR-meting te vergroten, is de directe meetcondensatorwaarde en ESR direct online (op de schakeling), makkelijk onderhouds- en probleemoplossingscapaciteit mogelijk.
6. Inductantie meetbereik van 0,01MH-20H, anders wordt het weergegeven als weerstand, als de inductor DC weerstand hoger dan 2100 wordt weergegeven als de Europese weerstand.
7. Kan twee diode symbolen in de goede richting tonen, waarbij de voorspanningsval wordt weergegeven. LED gedetecteerd als een diode voorwaartse spanningsdaling hoger dan normaal. Dubbele LED's gedetecteerd als dubbele diode. Gelijktijdige detectie LED knippert, zeer intuïtief.
8. Elke test van de tijd is ongeveer twee seconden, alleen de grote capaciteit en hoge inductantie metingen zullen lang duren
Extra functie:
1. De vierkantsgolfsignaalgenerator, optioneel ingebouwd binnen het bereik van 1HZ-2MHZ stall vierkantsgolfsignaal;
2.PWM pulssignaalgenerator voor 1-99% van het pulsbreedte gemoduleerde signaal;
3. De frequentiemeterfunctie kan 1HZ-25KHz of hogere frequentiesignaal testen (in dit geval een lichte afname van de nauwkeurigheid)
Pakket inbegrepen:
1 x DIY M12864 Grafische versie Transistor Tester Kit LCR ESR PWM
1 x Case
