Circuit prestatie:
Dit circuit is een breed bereik door een enkele voedingsingang (5-24V, zoals de uitgangsstroom is klein, gebruik 3,7V lithium batterijen als ingang, kan ook de normale uitgang verschaffen, omgezet in meerdere positieve en negatieve geregelde output converter, de meeste elektronisch nodig om de test te kunnen voldoen, Single wide range ingangsspanning, u kunt toegang tot USB, de ingang met beperkte bescherming.
Ingangsspanning: 5-24V DC
Uitgangsspanning: +12V, -12V, +5V, -5V, +3,3V.
Uitgangsstroom: 300mA (per kanaal)
Kan gebruikt worden in 958215
Notitie:
1. Selecteer volgens de vereisten voor het uitgangsvermogen een voldoende uitgangsstroom van het ingangsvermogen, anders start deze mogelijk niet. Uitgangsvermogen = uitgangsspanning van verschillende kwartalen * totale uitgangsstroom, ingangsvermogen moet minimaal> Uitgangsvermogen /0,9 zijn. Bijvoorbeeld, een standaard voeding 5V, 1A, en om het apparaat te voeden, kan het maximaal 4,5W aan uitgangsvermogen leveren.
2. De totale uitgangsvermogen van de machine mag niet meer bedragen dan 10W, maar kan de korte-termijn-hoge-eenmalige uitgang leveren, maar deze keer moet u de temperatuur van de koellichaam niet te hoog opletten, om de IC niet te beschadigen. Als u geen ervaring heeft, controleer dan de uitgangsstroom van elk kanaal tot minder dan 0,2A geschikt is. Bij overmatig grote uitgangsstroom kan de IC-oververhitting beschadigd raken
3. Elke uitgang van de IC heeft bescherming, maar als u een kortsluiting vermijdt, moeten alle uitgangskabelverbindingen worden voltooid en zet u vervolgens de stroom aan
Pakket inbegrepen:

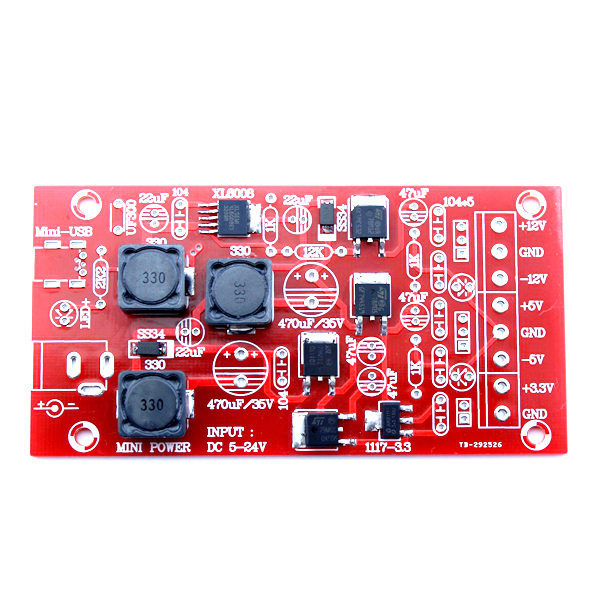

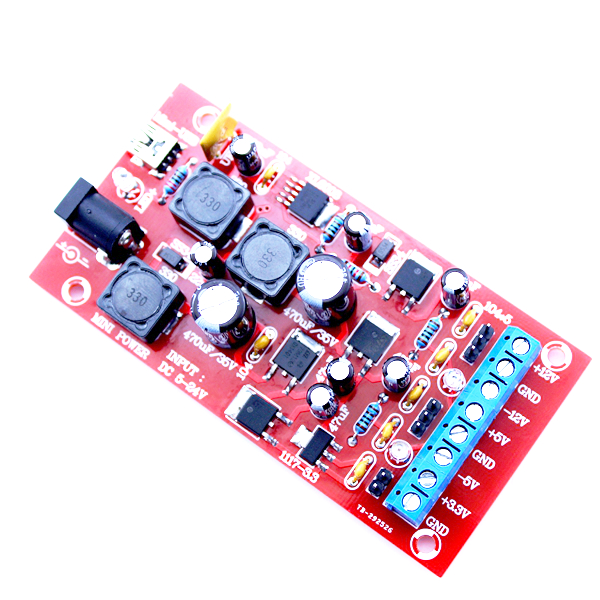

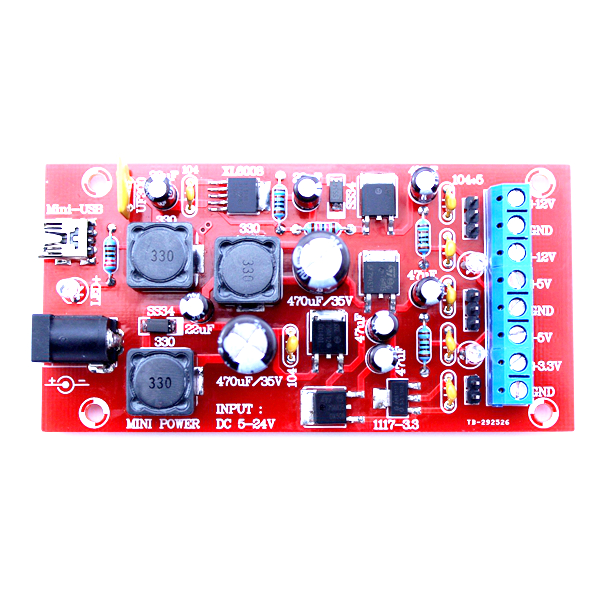

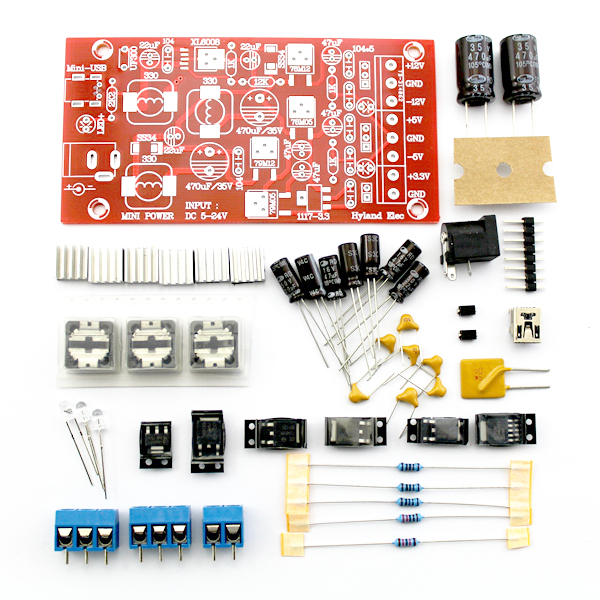

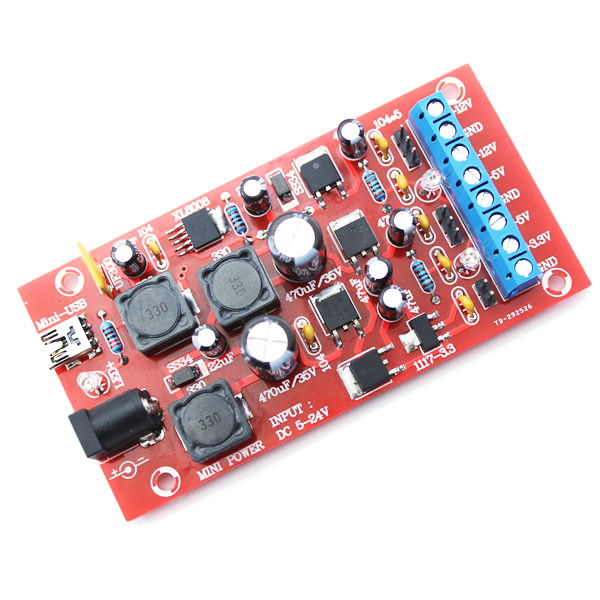

1 x DIY USB Boost Single Draai Dual Power Module Lineaire Regulators Multiple Output Power Kit
