DSO138mini brengt de volgende verbeteringen teweeg:

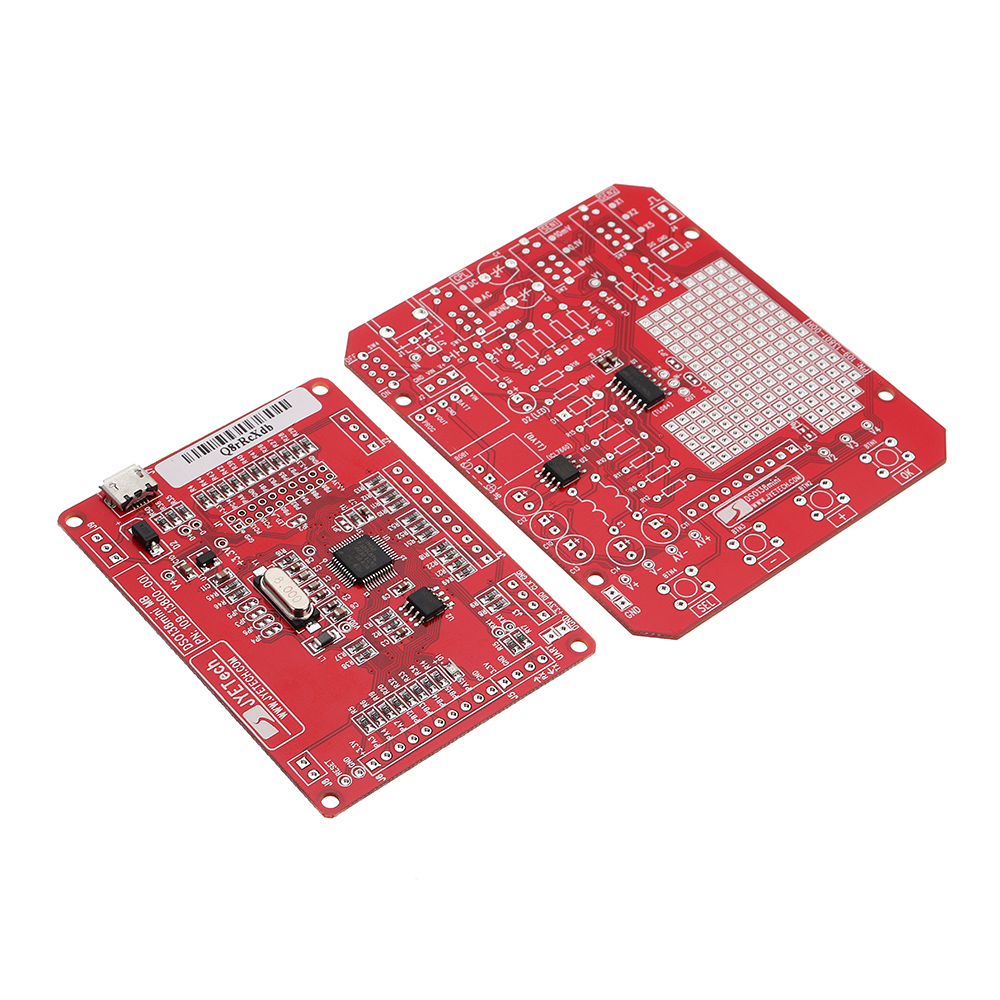

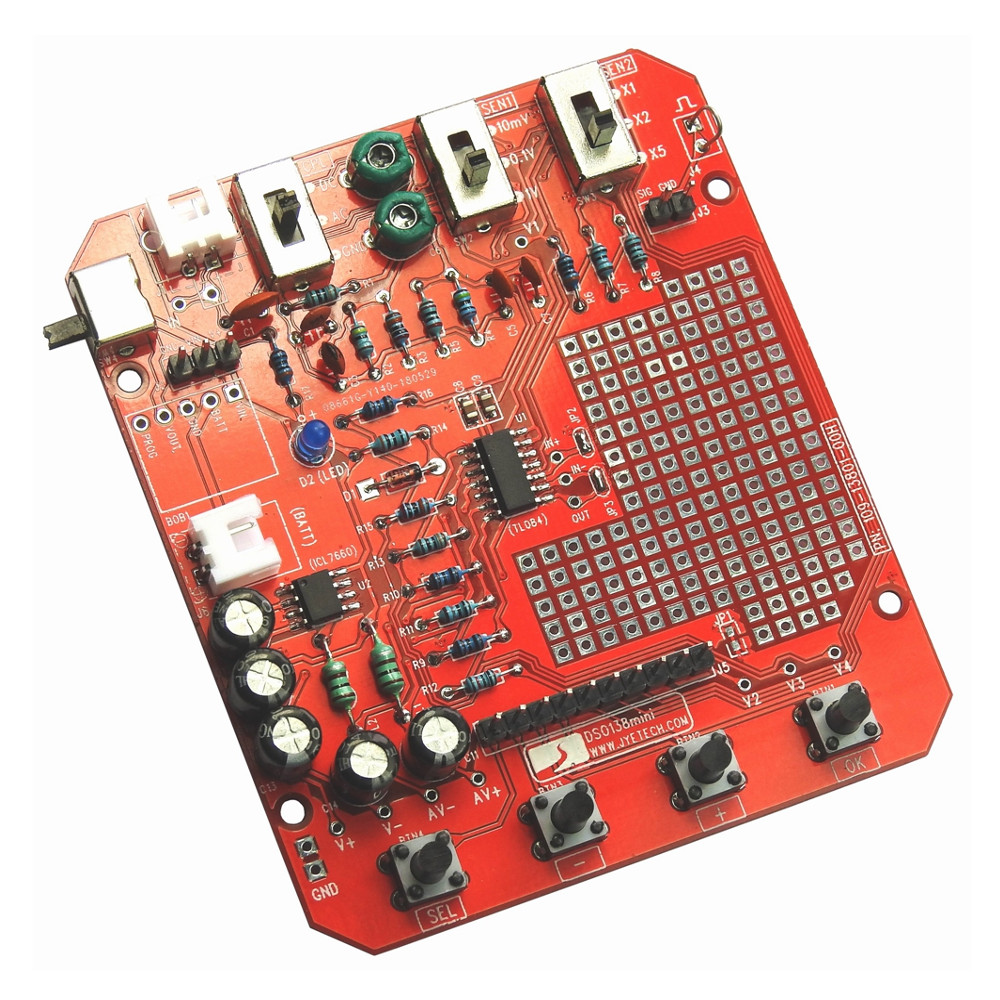

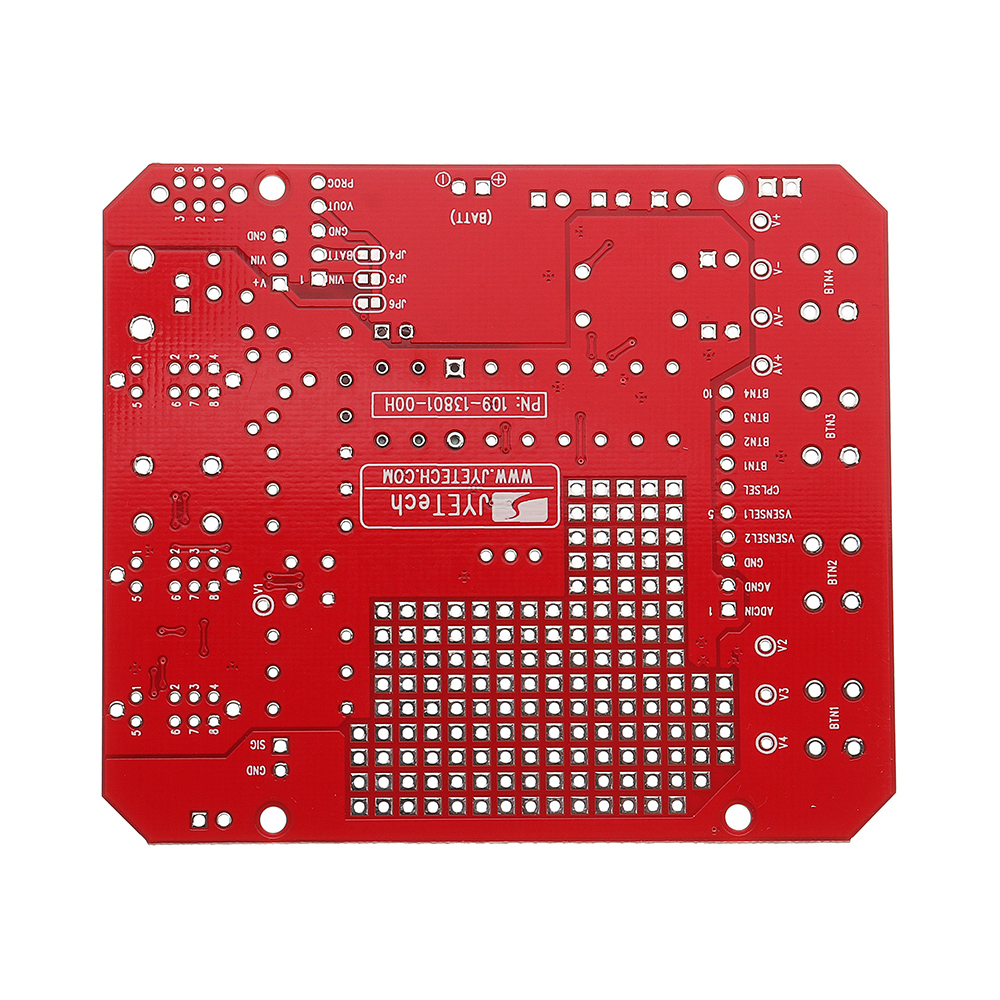

Betere structuur en kleinere afmetingen. De omvangrijke pin-headers die de LCD en het moederbord in de oude DSO138 verbinden, zijn geëlimineerd. Het solderen van deze pin-headers is problematisch voor beginners.

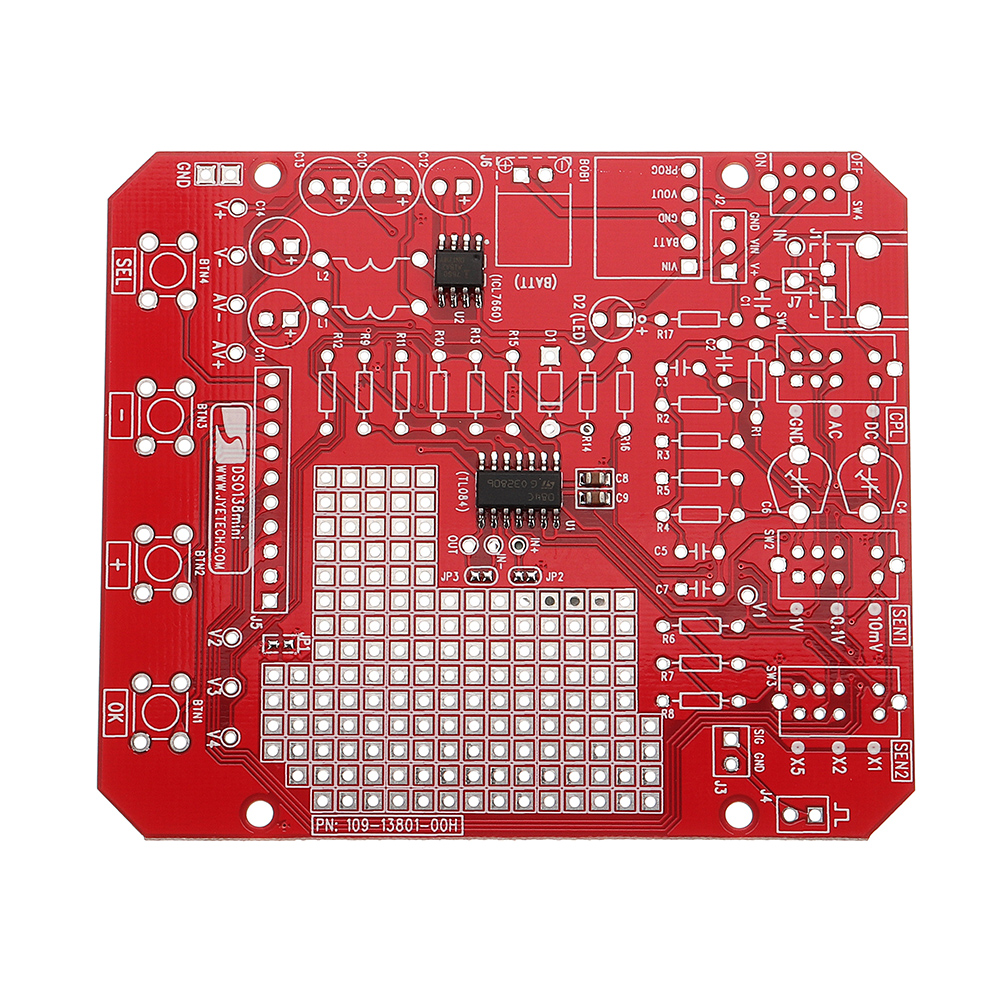

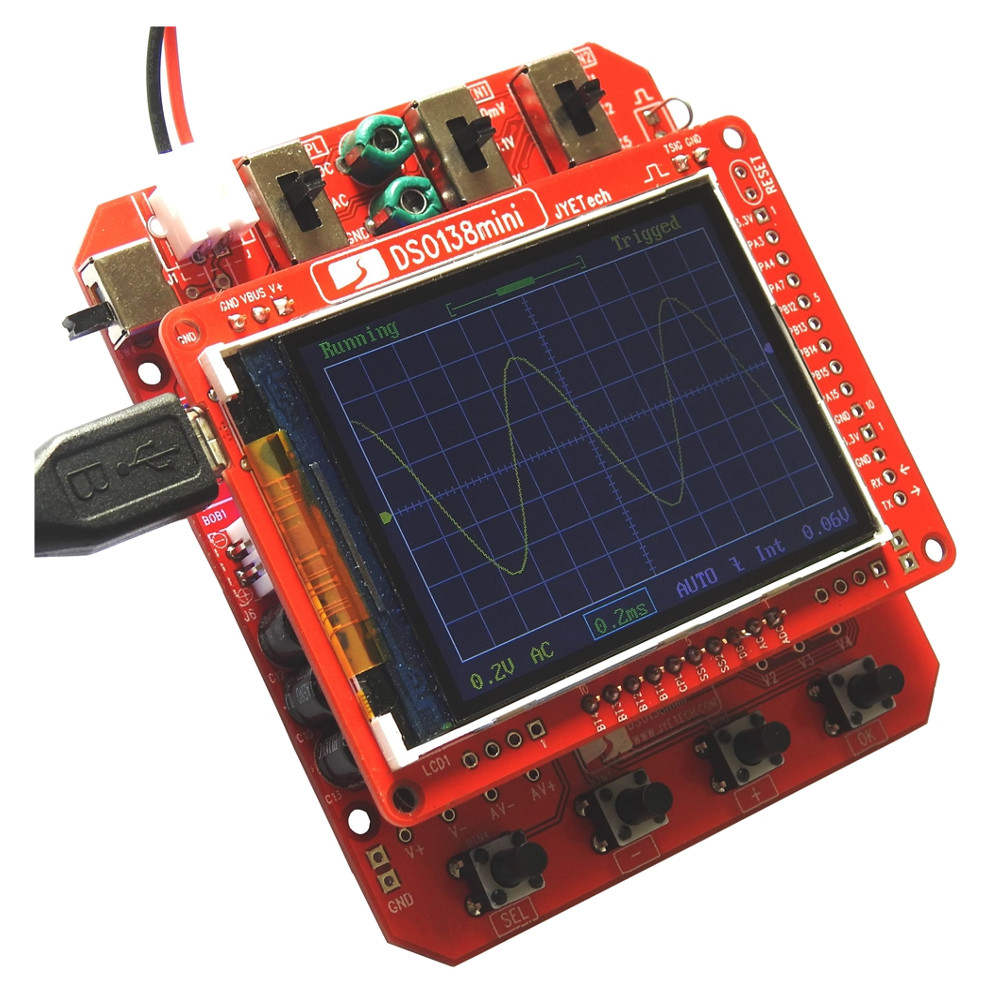

USB of op batterijen. Dit maakt de scope veel handiger om te worden gebruikt als een draagbaar apparaat. Analoge versie van de nieuwe versie (PN: 109-13801-00H, ook bekend als "H-versie") is geschikt voor een batterijlader JYE118 (zie hier) om het apparaat praktischer te maken.
Externe triggeringang. Deze ingang kan een TTL- of LVTTL-signaal als triggerbron accepteren.
Seriële uitvoer van golfvormgegevens. Dit betekent dat vastgelegde gegevens kunnen worden opgeslagen en weergegeven op de pc. Deze foto toont bijvoorbeeld een vastgelegde enkele byte (0x35) verzonden vanaf een seriële poort op 115200bps. Deze foto toont dezelfde golfvorm die op de pc wordt weergegeven met Gnuplot.

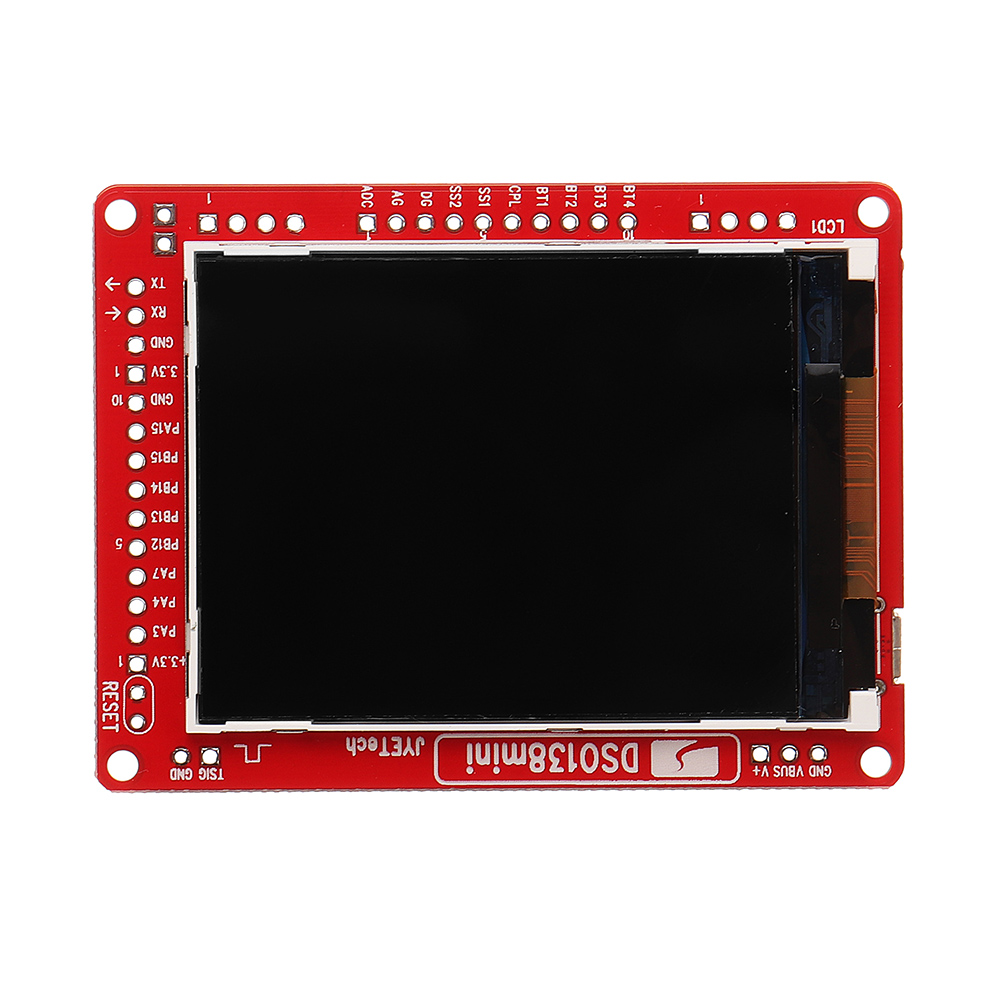

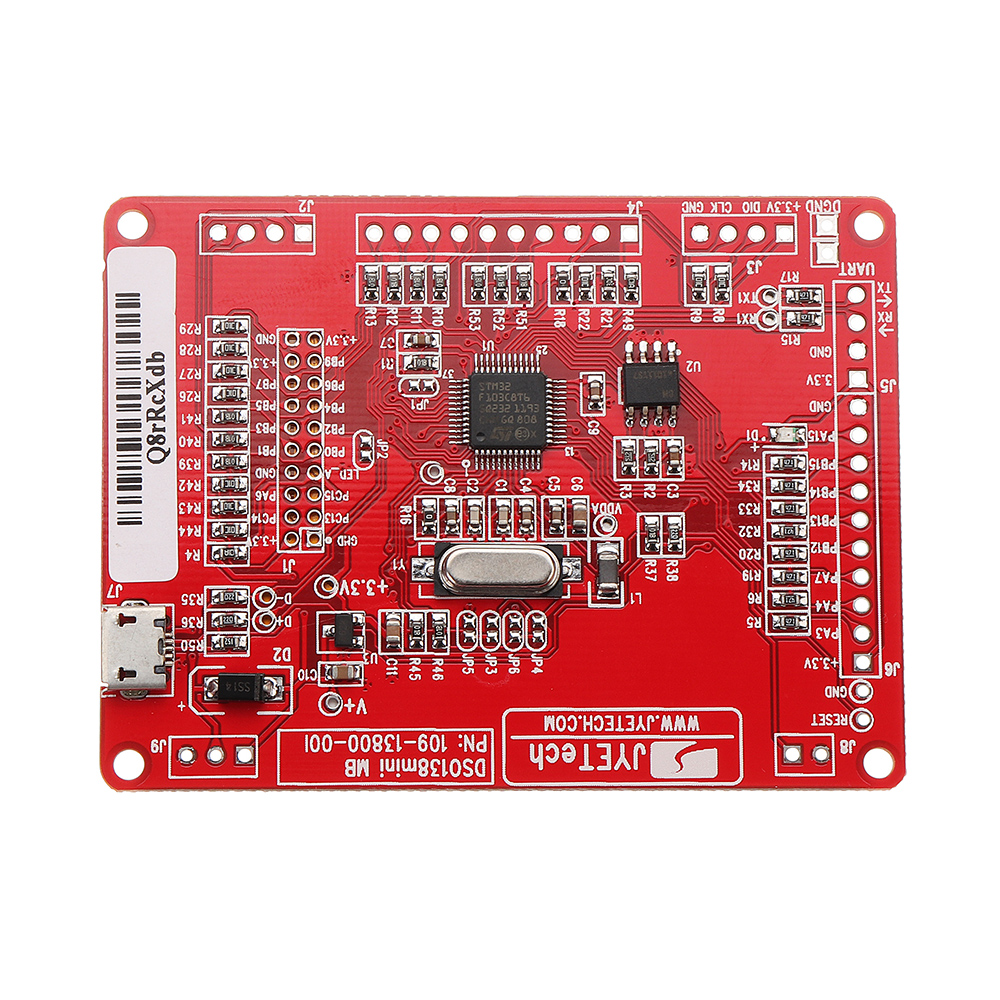

Algemene controller. Het moederbord kan worden gebruikt als besturingsbord voor algemene doeleinden met een LCD-scherm. MCU-poorten werden aan boord van randen gebracht voor eenvoudige verbinding met het doelsysteem.
Er zijn een paar optionele onderdelen die kunnen worden gekozen om de oscilloscoop nog completer te maken:

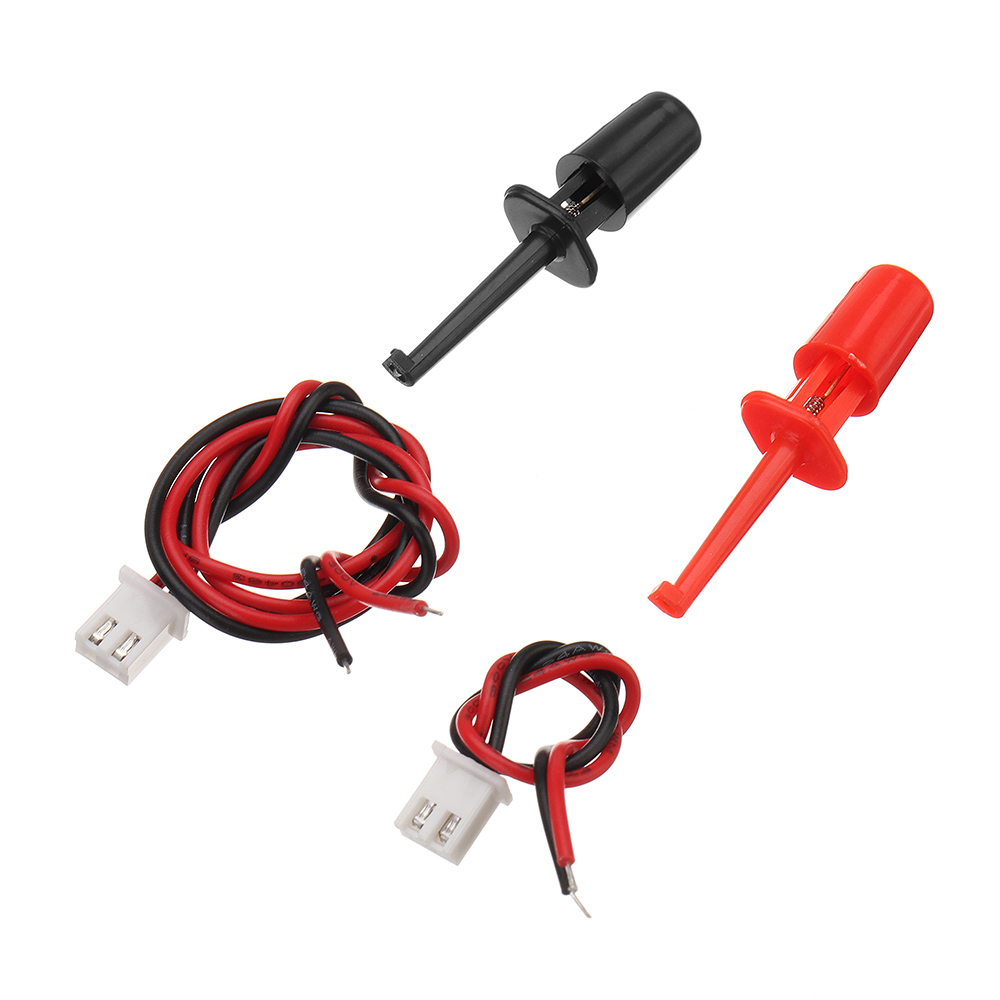

BNC-connector. De kit wordt geleverd met een header met twee pinnen voor de eenvoudige haaksondes (zie de handleiding). Deze connector vervangt de header met twee pinnen en biedt u de mogelijkheid om verbinding te maken met de standaard professionele BNC-sonde.
Standaard BNC-sonde.
Acryl behuizing. Zie de onderstaande foto. De instructies voor het monteren van behuizingen vindt u hier. Product-ID: 1337077
Belangrijke kenmerken van DSO138mini:
Analoge bandbreedte: 0 - 200 KHz
Sampling rate: 1Msps max
Gevoeligheid: 10mV / Div - 5V / Div
Gevoeligheid fout: <5%
Verticale resolutie: 12-bits
Tijdsbasis: 10us / Div - 500s / Div
Opnamelengte: 1024 punten
Externe trigger
Ingebouwd testsignaal van 1 KHz / 3,3 V
Waveform frozen (HOLD) -functie beschikbaar
Golfvorm opslaan / oproepen
Belangrijke aantekeningen:
De voeding is niet inbegrepen in de set. De gebruiker moet een USB-kabel voorbereiden met een micro-USB-stijl plug om het bereik uit te voeren. Elke USB-poort met een stroomcapaciteit van meer dan 150mA kan worden gebruikt als stroombron voor het bereik.
Er wordt van uitgegaan dat gebruikers voldoende soldeervaardigheden en probleemoplossingsvaardigheden hebben om de DSO138mini-sets samen te stellen. Het is niet gegarandeerd dat u een werkend apparaat krijgt. Maar we doen zoveel mogelijk inspanningen om dat doel te bereiken.
Productdocumenten en firmwares: (Klik om te openen)
DSO138mini Enclosure Assembly Guide
| bestek | |
| Nummer van kanaal | 1 |
| Analoge bandbreedte | 0 - 200KHz |
| Gevoeligheid | 10mV / Div - 5V / Div |
| Gevoeligheidsfout | <5% |
| Resolutie | 12-bit |
| Impedantie invoeren | 1M ohm |
| Maximale ingangsspanning | 50Vpk |
| Koppelen | DC, AC, GND |
| Max Real-time sampling-snelheid | 1Msps |
| Tijdsbasis | 10us / Div - 500s / Div |
| Recordlengte | 1024 |
| Trigger Modes | Auto, Normaal, Enkel |
| Trigger Types | Opgaande / neergaande flank |
| Trigger positie | 1/2 van de buffergrootte vastgelegd |
| tonen | 2,4 inch kleur TFT LCD met 320 x 240 resolutie |
| Stroomvoorziening | 3.5V - 6V DC |
| Lever stroom | 120mA @ 5V |
| Dimensie | 85mm x 75mm x 15mm |
| Gewicht | 50 gram (exclusief kabels) |

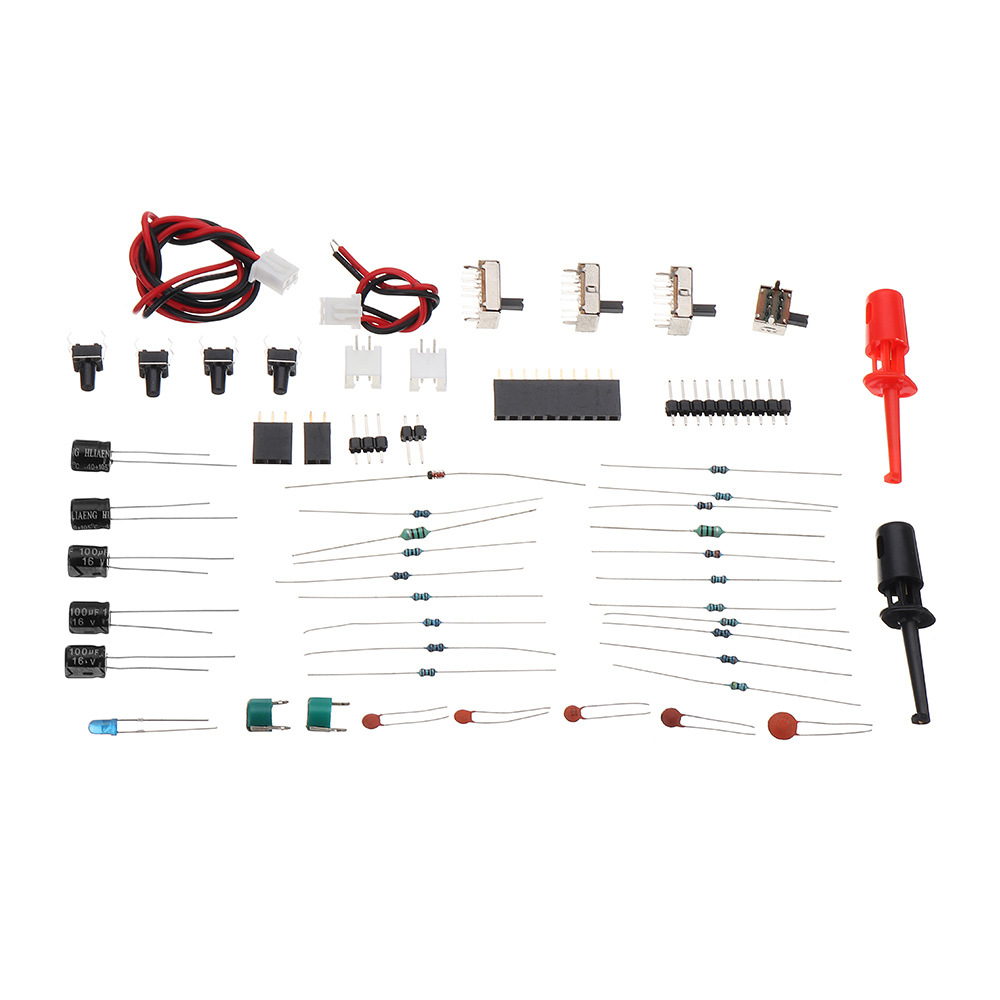

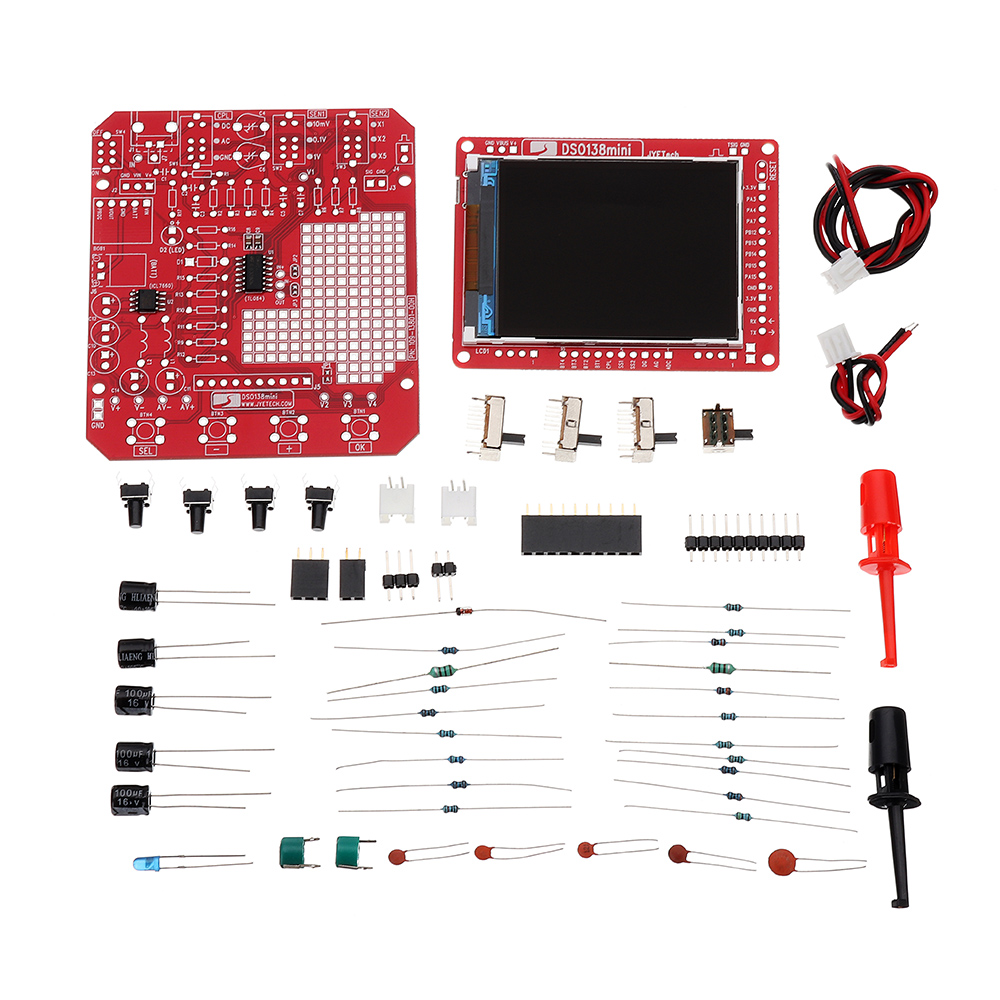

Pakket bestaat uit:
1 x DIY Oscilloscoopkit
