Omschrijving:

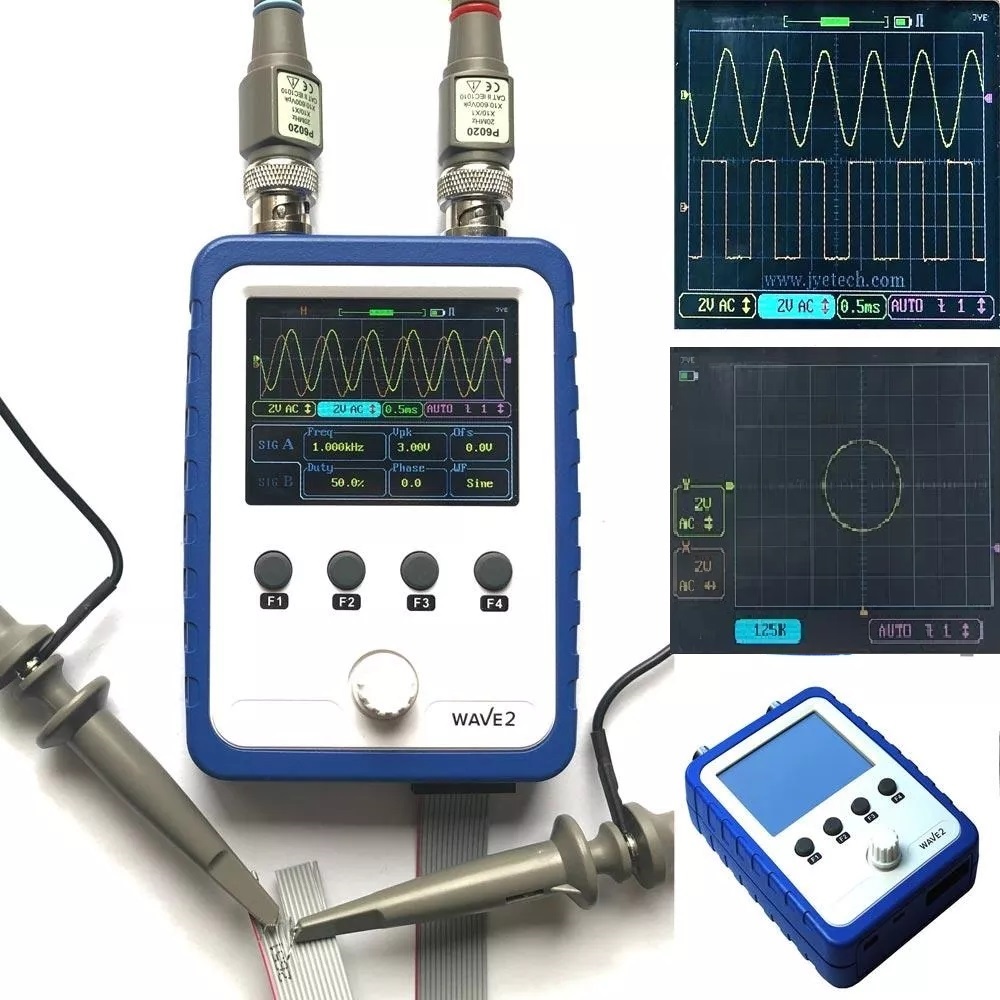

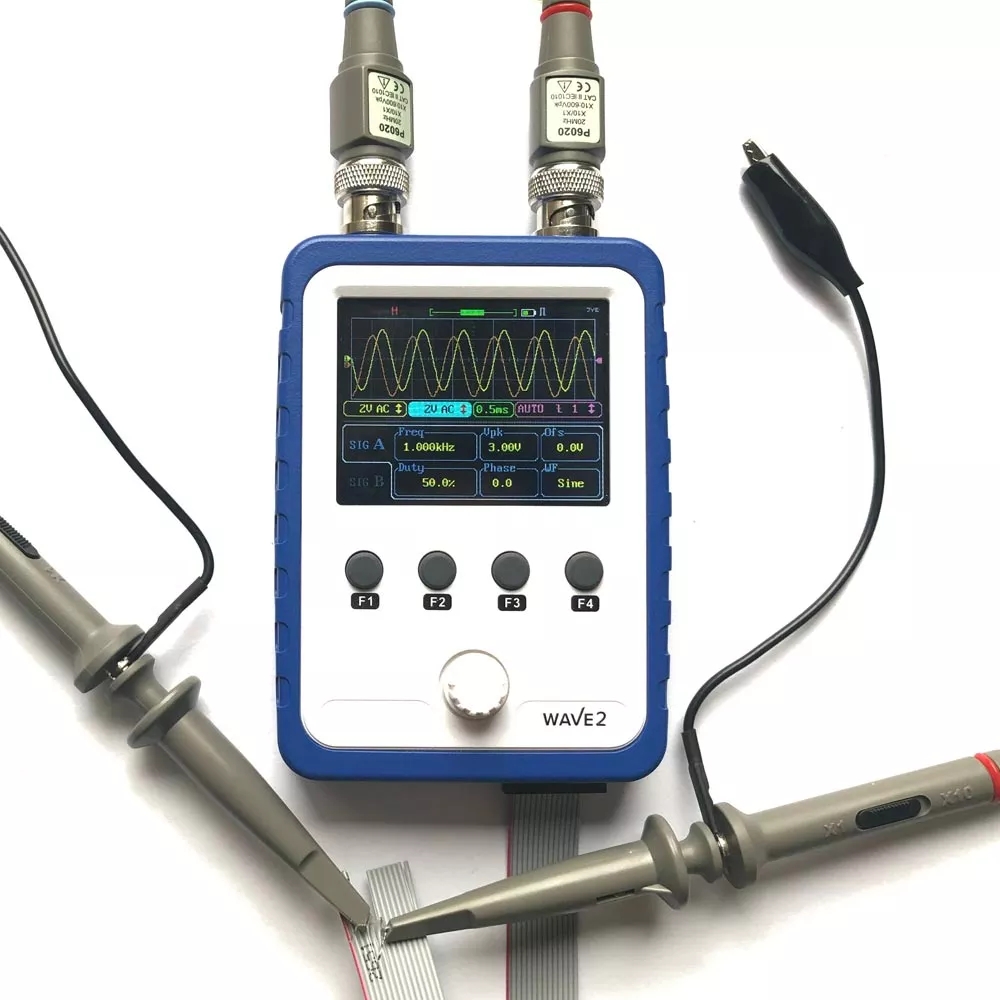

JYE TECH WAVE2 is de nieuwste 2-kanaals oscilloscoop op de markt, geschikt voor hobbyisten, onderwijsinstellingen en professionals op het gebied van elektronica en mechatronica. Met een helder en gemakkelijk te gebruiken kleuren touchscreenscherm met toegang tot vele functies, bieden alleen geavanceerde oscilloscoops zoals ingebouwde functiegenerator en XY-plotting. Met een optionele batterij is deze draagbaar genoeg om mee te nemen waar de taken die moeten worden uitgevoerd zijn. Het is een opwindend project voor elke doe-het-zelver, of kan volledig gemonteerd worden gekocht voor diegenen die het meteen willen gaan gebruiken. Hij wordt geleverd met alles wat je nodig hebt uit de doos, met een micro-USB-kabel en twee hoogwaardige BNC-sondes. Enjoy en begin met het maken!
Kenmerken:
Kanalen: 2
Bandbreedte: 0 - 200 kHz per kanaal
Gevoeligheidsbereik: 5mV / DIV-20V / DIV (met behulp van x1-probe)
Maximale ingangsspanning: 50Vpk (met behulp van x1-probe)
Maximale samplefrequentie in realtime: 1MS / s
Tijd Basisbereik 10us / DIV-500s / DIV
XY-displayfunctie: Ja
Functie-generator Capaciteit: Ingebouwde 0 - 20 KHz (sinus) tweekanaals DDS functiegenerator
Schermresolutie: 320 x 240 kleurendisplay
Schermgrootte: 2,4 "
Touch Display Capability: Ja
Algemeen:
Bediening via het aanraakpaneel
YX-modus beschikbaar
Ingebouwde 2-kanaals DDS-functiegenerator
Licht van gewicht en draagbaar
Verticaal:
Kanaalnummer: 2
Analoge bandbreedte: DC-200KHz
Gevoeligheid: 5mV / Div - 20V / Div (met x1-probe)
Gevoeligheidsfout: <5%
Resolutie: 12-bits
Ingangsimpedantie: 1M ohm / 25pF
Maximale ingangsspanning: 50Vpk
Koppeling: DC, AC
Horizontaal:
Max Real-time sampling-snelheid: 1msps (per kanaal)
Tijdbasis: 10us / Div - 500s / Div
Recordlengte: 1024 punten
Op gang brengen:
Trekker modi: Auto, Normaal, Enkel
Trigger Types: opgaande / neergaande flank
Triggerpositie: 1/2 van de buffergrootte
Triggerbron: Ch1, Ch2, Extern
Maximale externe triggerspanning: 15V
Externe triggerdrempel
Functiegenerator:
Aantal kanalen: 2
Type golfvorm: Sinus, Vierkant, Zaagtand, Trap
Frequentiebereik: DC-20KHz (Sine)
Amplitudebereik: 0-3V (piekwaarde)
Offset: 0V of + 3.3V
Inschakelduur: 0 - 100%
Fase: -360 ~ 360 graden
Stroomvoorziening:
Aangedreven 3.7V Li-ion batterij of USB (batterij meegeleverd)
Stroomverbruik: ~ 300mA @ 3.7 - 5V

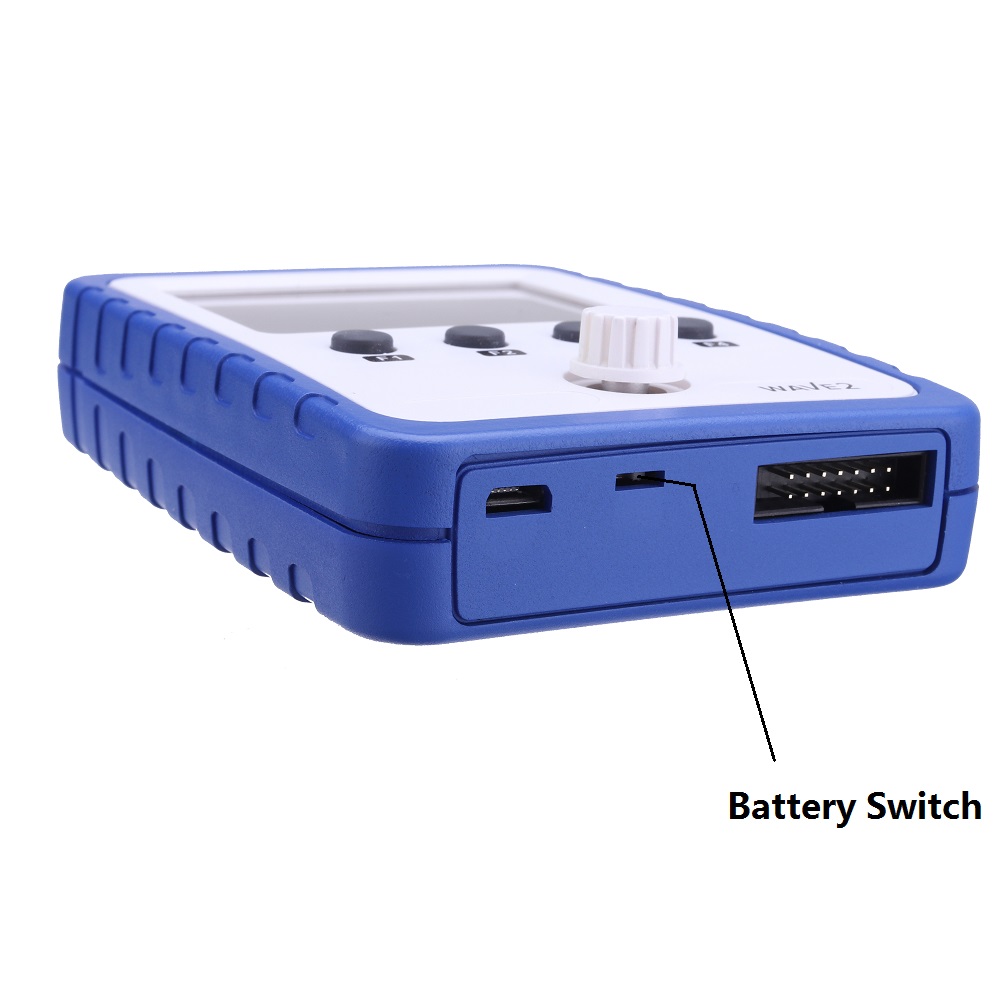

Automatische uitschakeling van de batterij
Bedrijfsduur van de batterij: ca. 3 uur (wanneer volledig opgeladen)
Andere mogelijkheden:
YX-weergavemodus
Schermweergave op het scherm
Tot 4 opnames opslaan / oproepen
Seriële uitvoer van vastgelegde gegevens
Seriële poortindeling: LVTTL, 115200bps, 8N1
Ingebouwd 1KHz / 3.3V testsignaal

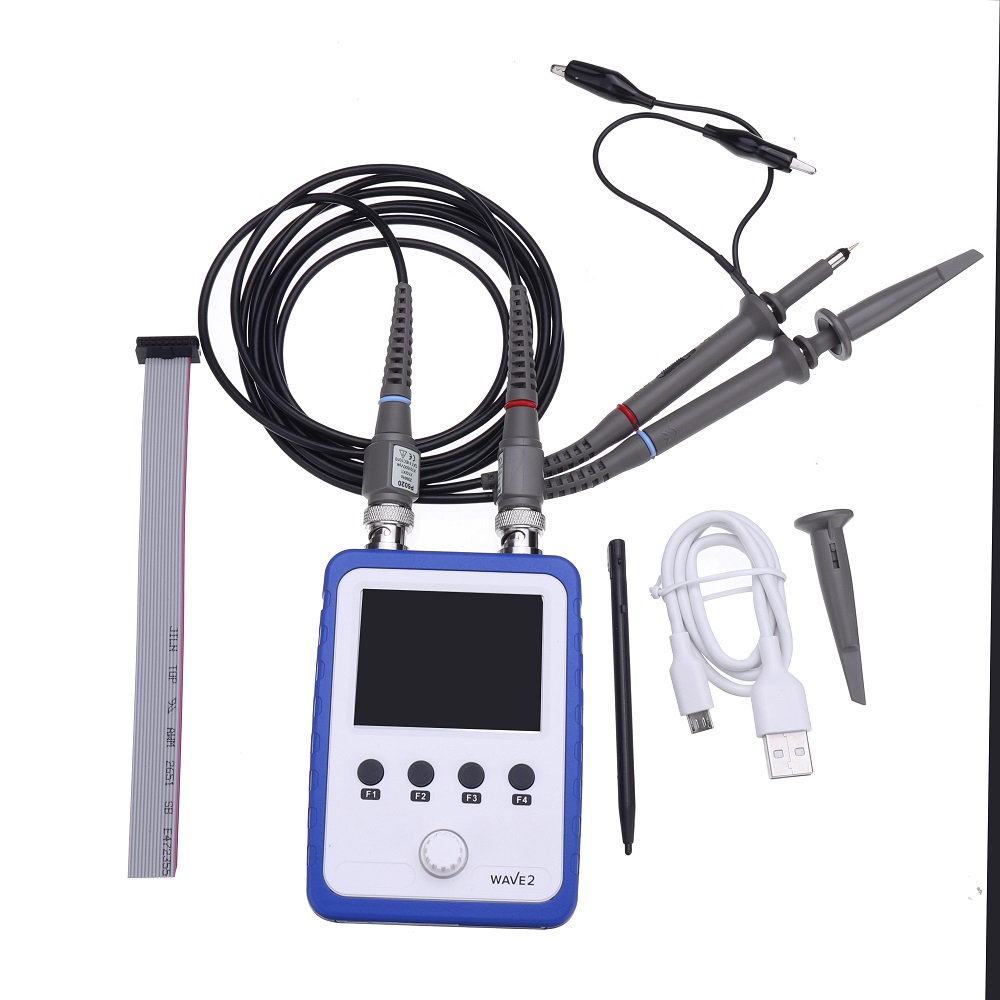

Pakket inbegrepen:
1 x WAVE2-oscilloscoop
2 x BNC x1 / x10 selecteerbare sondes

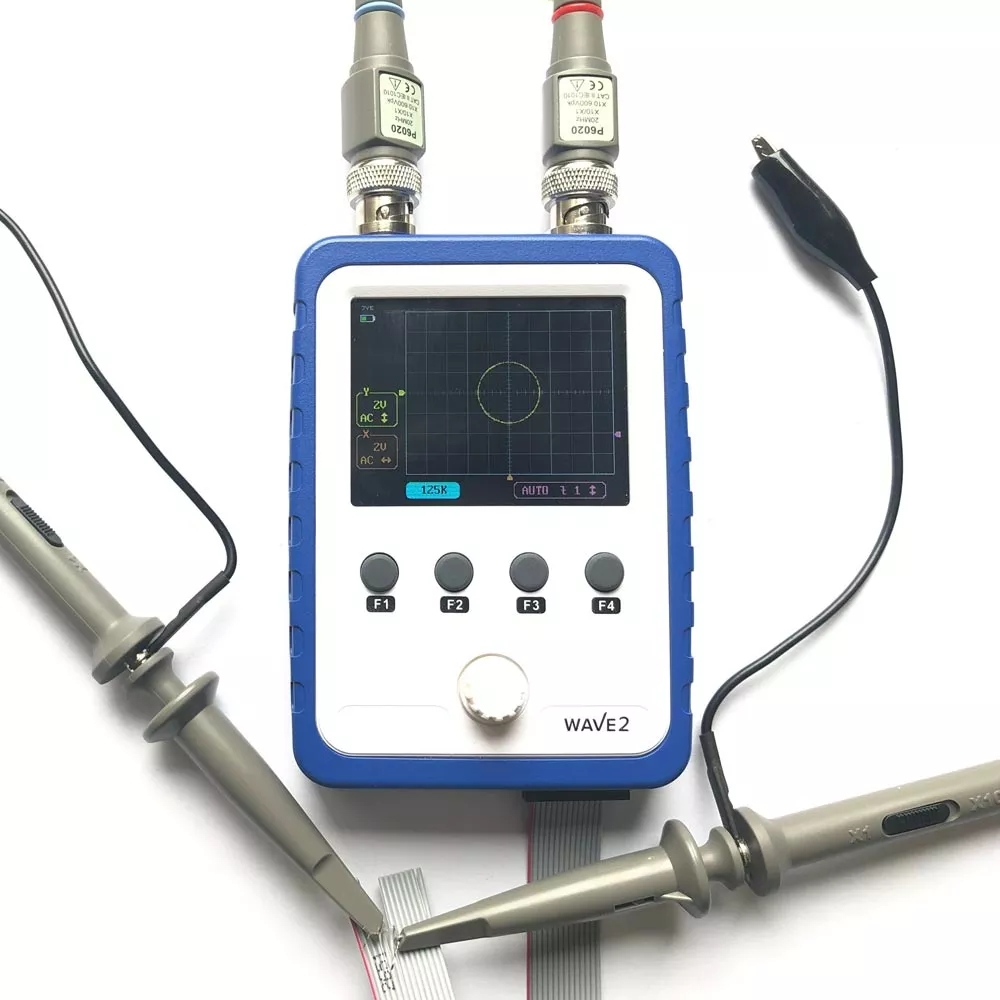

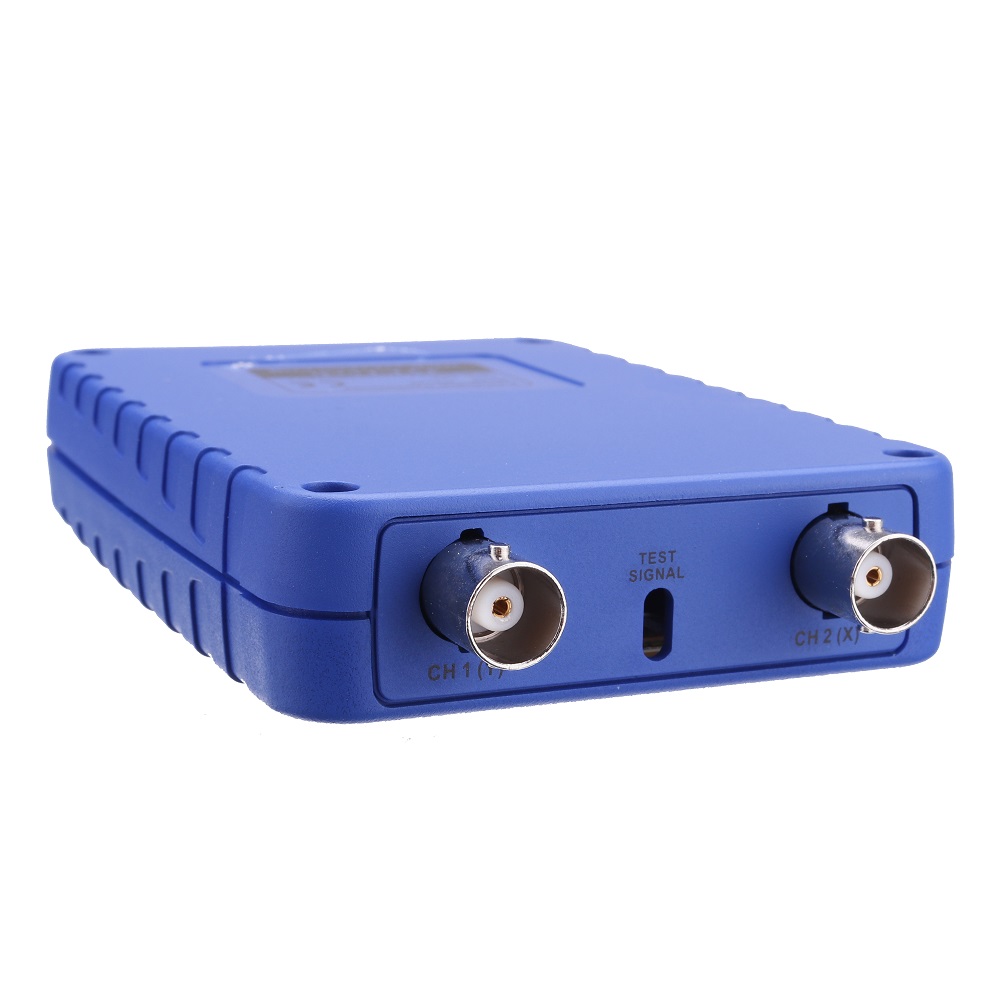

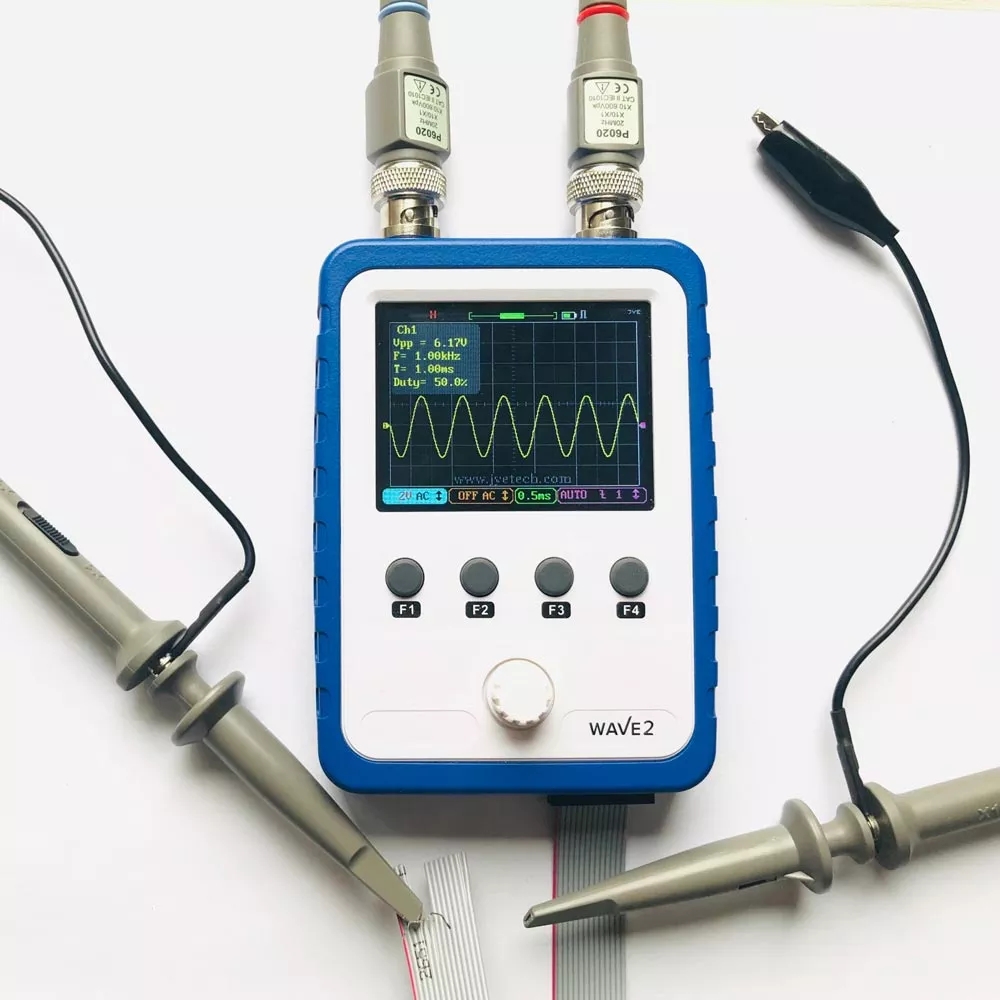

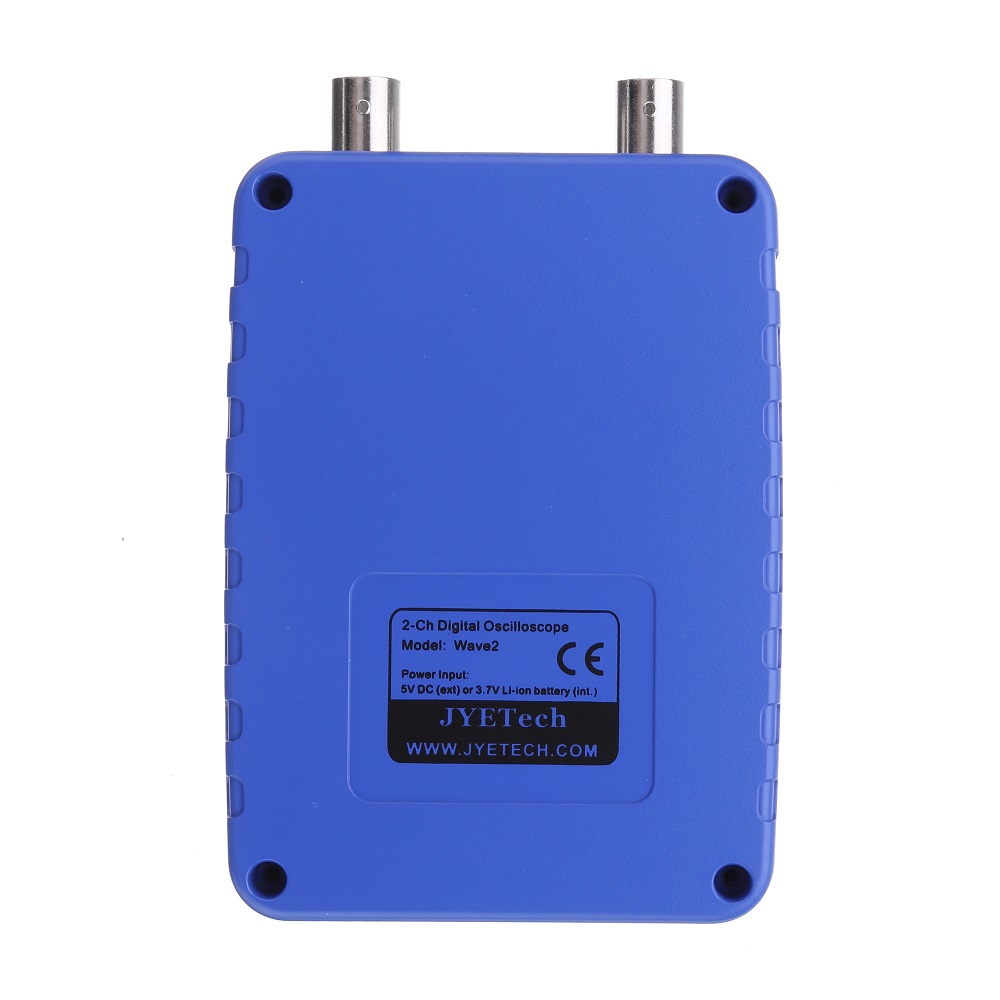

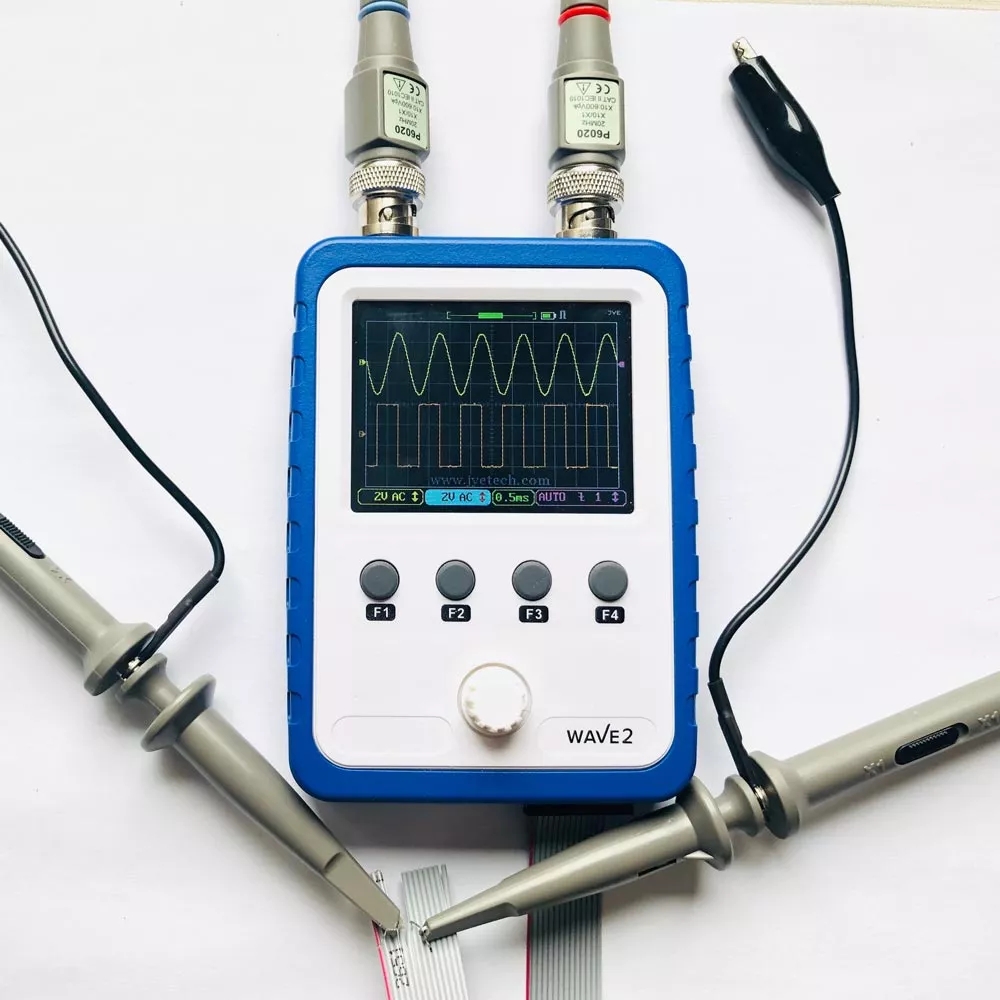

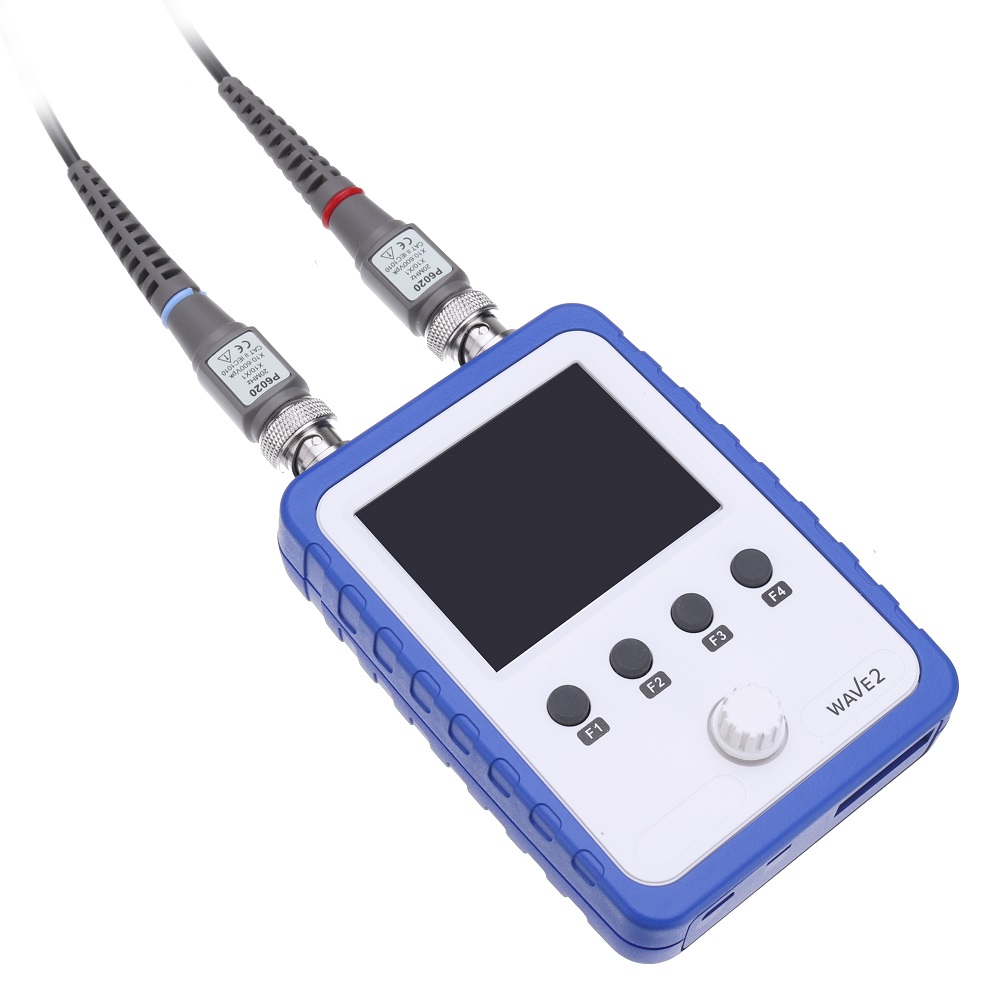

Details Afbeeldingen:
Details Afbeeldingen:
