Voorstellen:

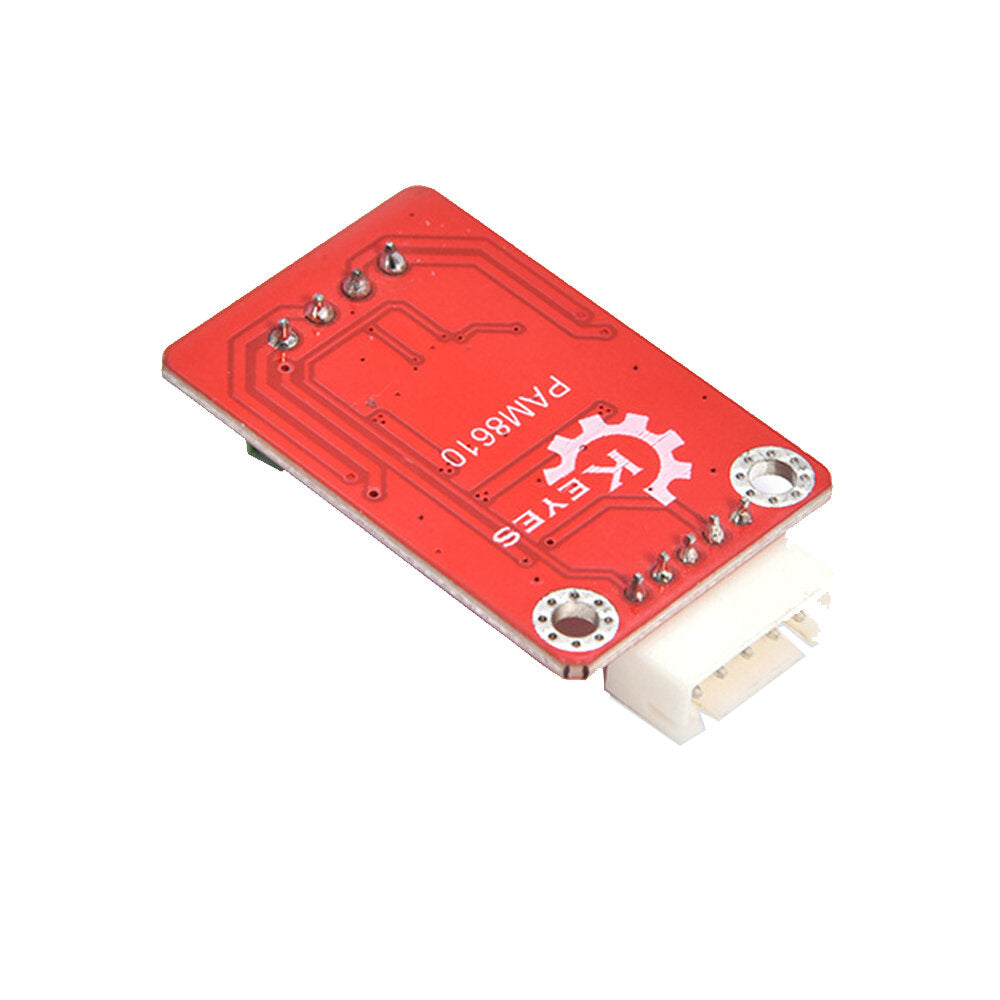

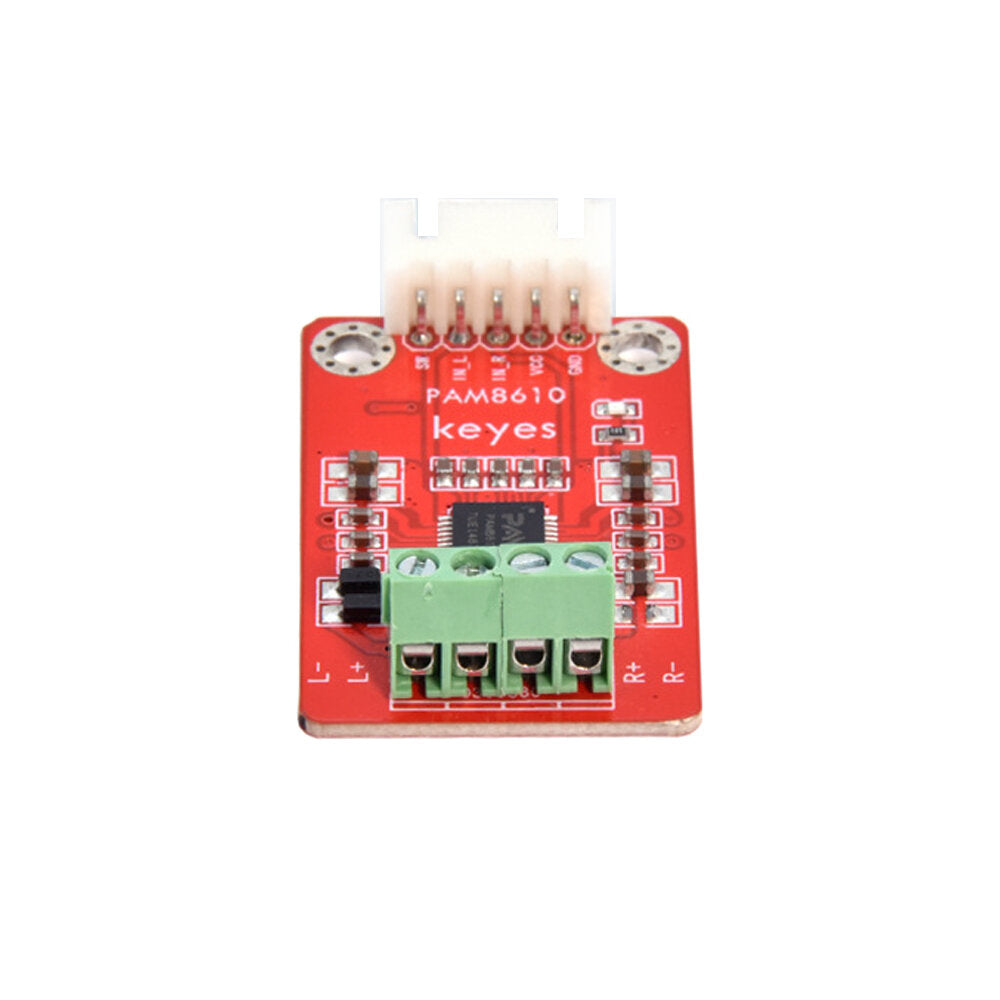

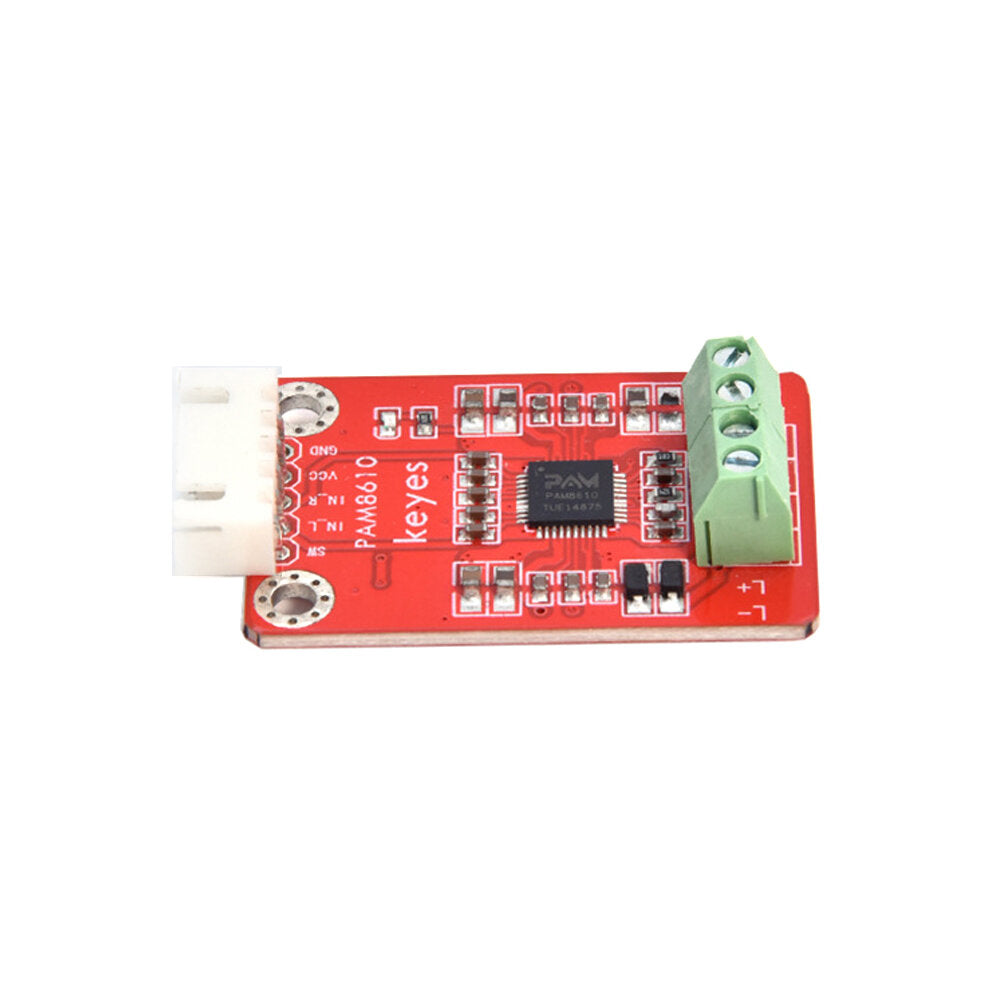

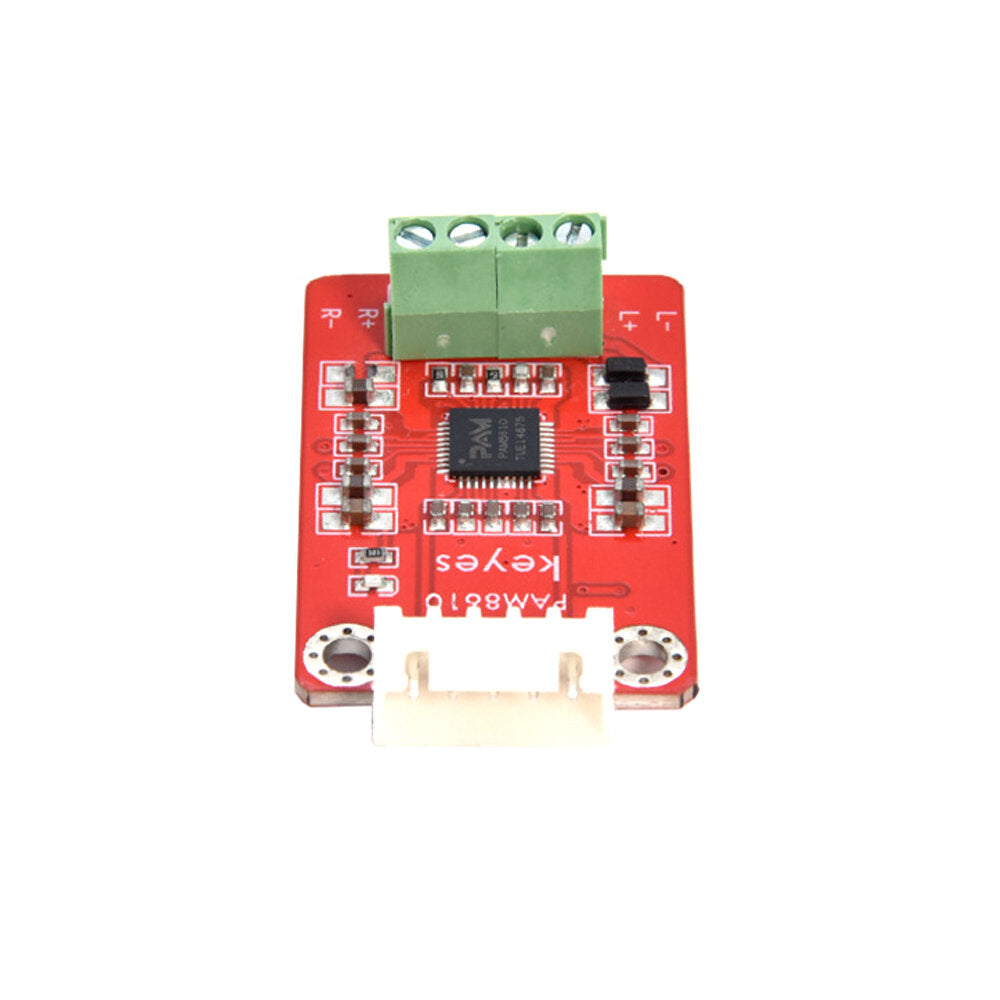

Wanneer we audio maken, omdat het aanvankelijke geluid niet groot is, zullen we een eindversterkermodule aan de audio toevoegen om het geluid te versterken. Hier zullen we een eindversterkermodule-keyes baksteen PAM8610 digitale eindversterker 2X10W dual-channel stereo eindversterkermodule introduceren. Deze module gebruikt voornamelijk de PAM8610-chip en de versterking is 32dB. Het voert tweekanaals stereo uit en het vermogen kan 10W + 10W bereiken.

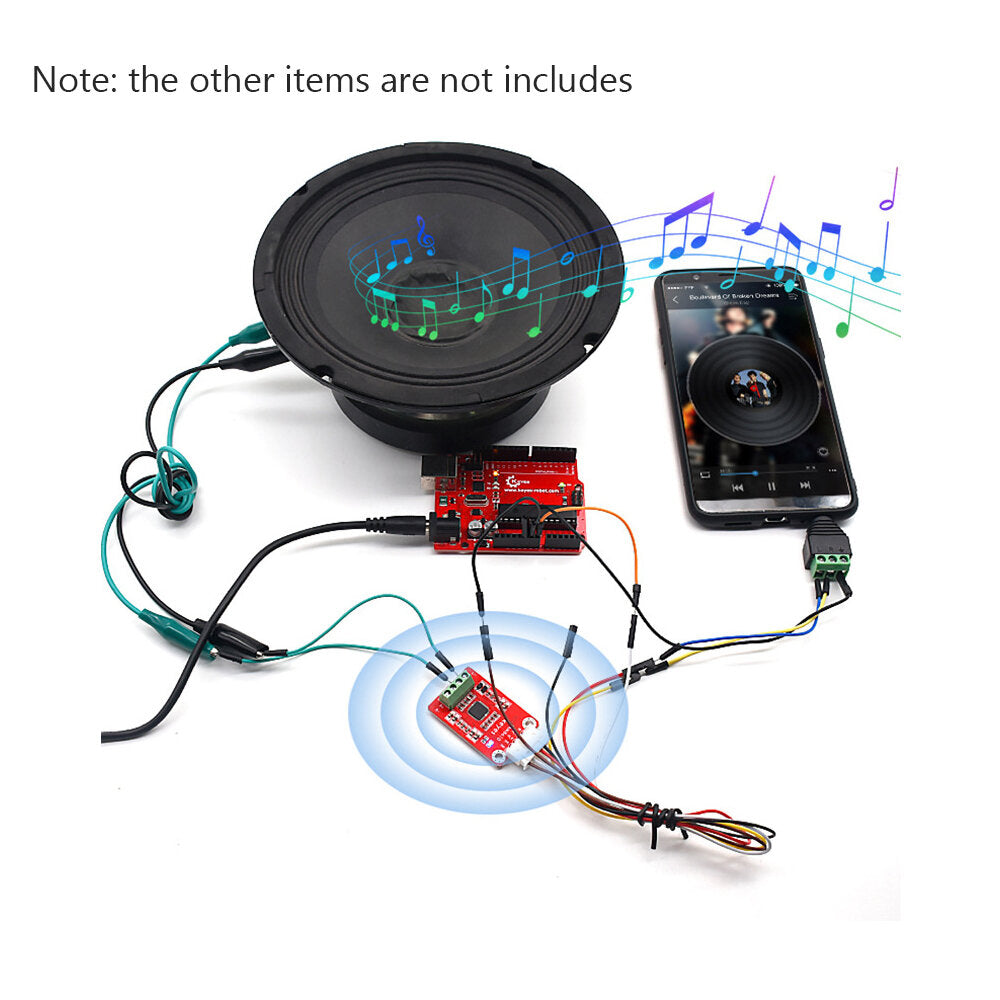

Voor de bedrading distribueren we ook een 5-pins lijn, het ene uiteinde van de lijn is een witte anti-reverse plug-interface (passend bij de witte terminal op de module), en het andere uiteinde is een 5-pins DuPont-lijn vrouwelijke interface. Verbind bij het aansluiten de witte poort van de 5-pins kabel met de witte anti-reverse-poort op de module en verbind de vrouwelijke poort met de pin-headers van andere apparaten. Om het bevestigen van de module aan andere apparaten te vergemakkelijken, wordt de module tegelijkertijd geleverd met een positioneringsgat met een diameter van 3 mm.
Technische parameter:

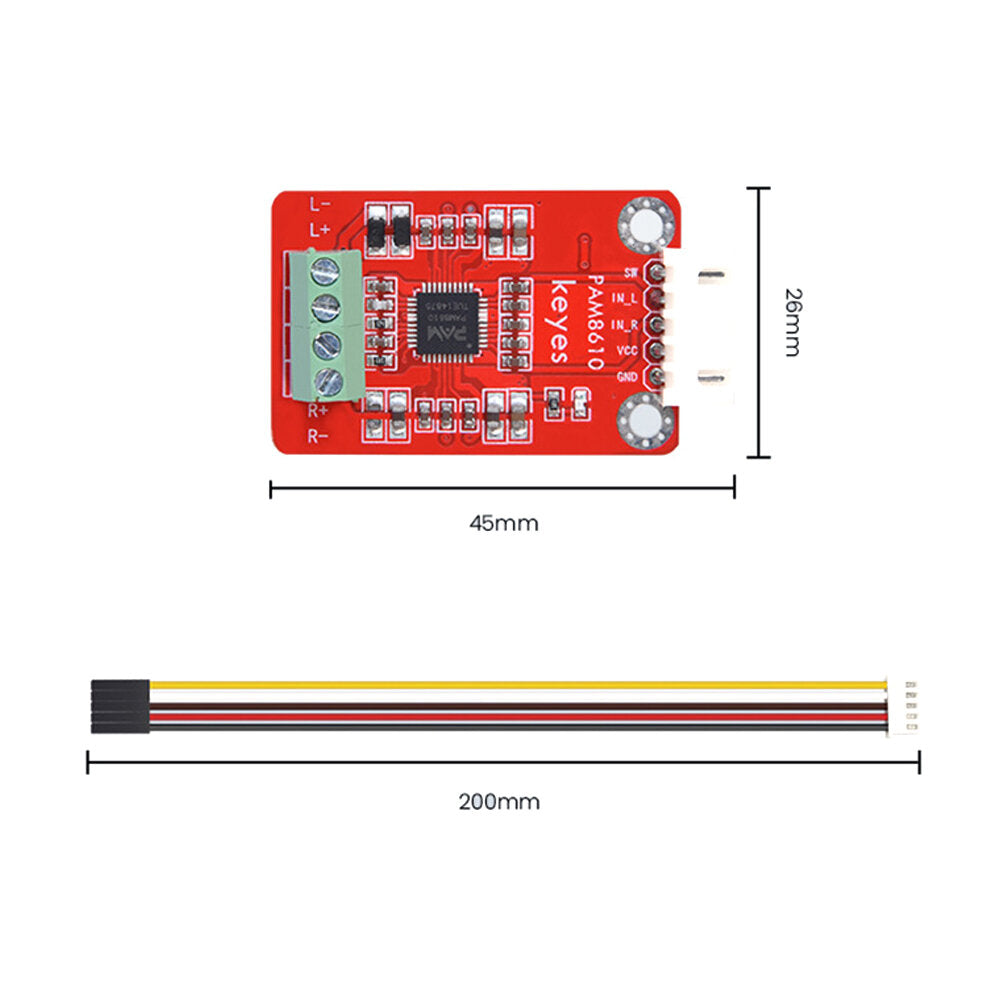

Draadlengte: 200 mm
Ingangsspanning: DC 7-15V
10W@10%THD 1-kanaals uitgang naar een 8Ω belasting bij 13V
Laag geluidsniveau: -90dB
Efficiëntie: meer dan 90% efficiëntie
Win 32dB
Met Shutdown/Mute/Fade-functie
Overstroom, thermische en kortsluitbeveiliging
Lage THD+N (0,1%)
Lage ruststroom
Popnoise onderdrukking
Interface: 2,54 mm pitch 5-pins anti-reverse interface
4-pins groen aansluitblok (afstand is 3,5 mm)
Positioneringsgat: 3 mm in diameter
Pakket bestaat uit:
1 x PAM8610 Digitale versterkerkaart
