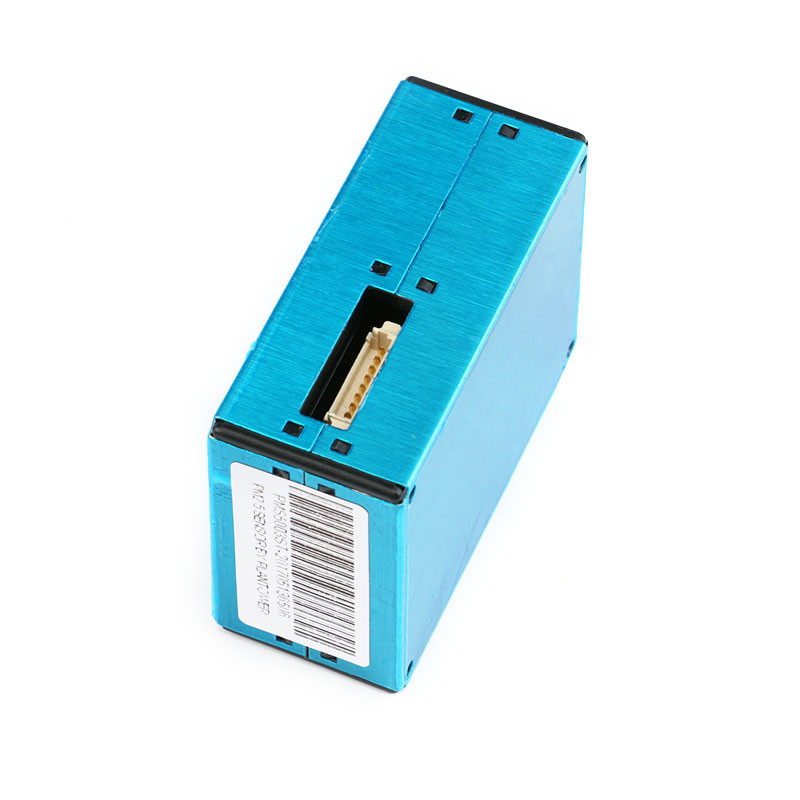

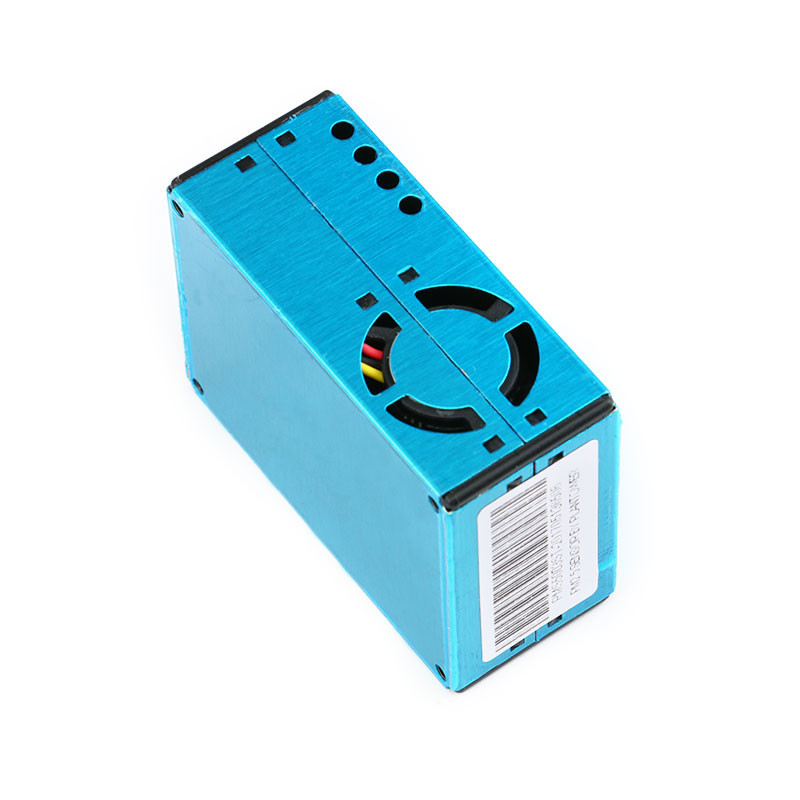

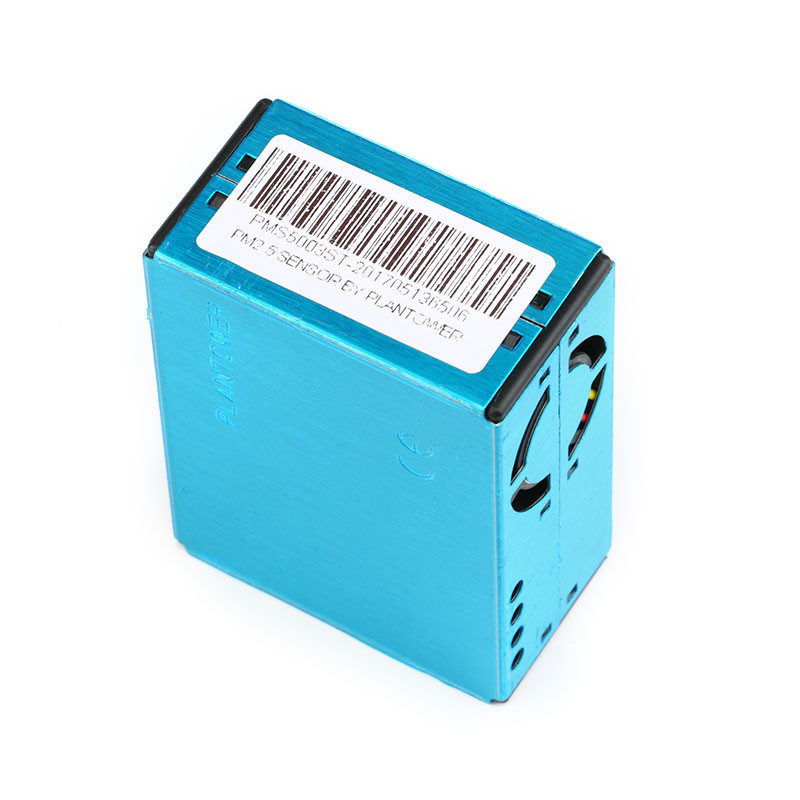

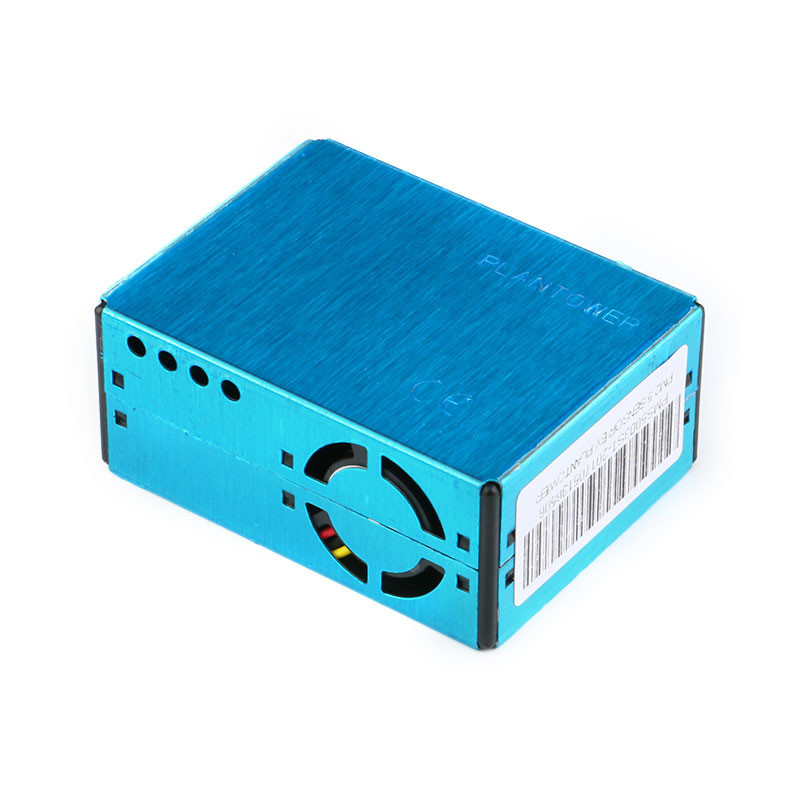

Overzicht:
PMS5003ST-serie is een kan de concentratie van lucht in de lucht, formaldehyde-concentratie en temperatuur en vochtigheid van de drie in een sensor controleren. De monitoring van deeltjesconcentratie op basis van het principe van laserverstrooiing, continue verzameling en berekening van het luchtvolume-eenheid in verschillende deeltjesgrootte van het aantal gesuspendeerde deeltjes, dat wil zeggen deeltjesconcentratieverdeling, en vervolgens omgezet in een massaconcentratie. Formaldehyde-concentratiebewaking op basis van elektrochemische principes, met een hoge mate van precisie, hoge stabiliteitseigenschappen. De sensor is ook uitgerust met een Zwitserse temperatuur- en vochtigheidsdetectiechip. Deeltjesconcentratiewaarden, formaldehydeconcentratiewaarden en temperatuur, vochtigheid gecombineerd tot de algemene vorm van digitale interface-uitvoer. De sensor kan worden ingebed in een verscheidenheid aan apparatuur voor bewaking en verbetering van luchtkwaliteit om tijdige en nauwkeurige omgevingsparameters te bieden.
Werkend principe:
De sensor maakt gebruik van het principe van laserverstrooiing. Het betekent dat het laserlicht op de deeltjes in de lucht en de verstrooiing veroorzaakt, terwijl verspreid licht onder een bepaalde hoek wordt verzameld, wat resulteert in verstrooid licht met een tijdscurve. Verder gebruikt de microprocessor het algoritme op basis van Mie (MIE) om de equivalente deeltjesgrootte van de deeltjes en het aantal deeltjes met verschillende deeltjesdiameters per volume-eenheid te verkrijgen.
Kenmerk:
Het principe van laserverstrooiing om nauwkeurige metingen te bereiken
Geen fout alarm snelheid
Real-time respons en ondersteuning voor continue acquisitie
Minimale resolutie deeltjesgrootte 0,3um
De nieuwe patentstructuur, zes volledige afscherming, anti-jamming prestaties sterker
Inlaat- en uitlaatrichting optioneel, een breed scala aan toepassingen, gebruikers hoeven niet in het kanaal te ontwerpen
Real-time output van formaldehyde monitoring gegevens
Real-time output temperatuur en vochtigheidsgegevens
Technische indicatoren:
Technische indicatoren:
Voer het resultaat uit:
1. Deeltjesconcentratie: Active output is de massa per volume-eenheid deeltjes en het aantal deeltjes, waarvan het aantal deeltjes per volume-eenheid 0,1 liter, de massa-concentratie-eenheid: microgram / kubieke meter. Bovendien is de sensoruitgang verdeeld in actieve uitgang en passieve uitgang van twee toestanden. Wanneer de sensor wordt ingeschakeld, is de standaardstatus actieve uitvoer, dat wil zeggen, de sensor verzendt de seriële gegevens naar de host, het tijdsinterval is 200 ~ 800 ms, hoe hoger de concentratie van deeltjes in de lucht, hoe korter het tijdsinterval . Active-uitgang is verdeeld in twee modi: vloeiende modus en snelle modus. Wanneer de verandering in deeltjesconcentratie in de lucht klein is, is de sensoruitvoer een soepele modus, dat wil zeggen dat dezelfde reeks waarden elke drie keer wordt uitgevoerd en de feitelijke gegevensupdateperiode ongeveer 2 seconden is. Wanneer de concentratie van deeltjes in de lucht sterk verandert, schakelt de sensoruitgang automatisch naar de snelle modus, elke uitgang is een nieuwe waarde, de actuele gegevensupdatecyclus van 200 ~ 800 ms. PWM-uitgang: PMS3XXXP-serie met PWM-uitgang, PWM cyclus van 1 seconde, lage tijdlengte vertegenwoordigt PM2.5-concentratie (atmosferische omgeving), per 1ms laag niveau, vertegenwoordigt 1ug / m. Bijvoorbeeld, lage tijdlengte 210 ms, het vertegenwoordigt de PM2.5 massaconcentratie (atmosferische omgeving) is 210 ug / m
2. Formaldehyde-concentratieoutput: de concentratie formaldehyde per volume-eenheid, in milligram / kubieke meter
3. Temperatuur- en vochtigheidsoutput: output zuigsensor in de bemonsteringsluchttemperatuur tientallen graden.
Circuitontwerp moet worden opgemerkt:
1) PMS5003ST vereist 5V-voeding, dit komt omdat de ventilator een 5V-aandrijving nodig heeft. Maar andere datacommunicatie- en besturingspinnen vereisen 3,3 V als hoog niveau. Dus de moederbord-MCU waarmee de communicatie moet worden aangesloten, moet een 3,3 V-voeding zijn. Als het moederbord MCU 5V levert, moet de niveauconversiechip of het circuit worden toegevoegd aan de communicatielijn (RXD / TXD) en de controlelijn (SET / RESET).
2) SET en RESET hebben een pull-up weerstand binnenin, indien niet van toepassing, moeten zwevend blijven.
3) Pin7 en Pin8 voor het debuggen van het programma, het applicatiecircuit moet worden vrijgemaakt.
4) Bij het toepassen van de slaapfunctie moet worden opgemerkt dat de ventilator stopt met werken in slaapstand en dat de ventilator opnieuw moet worden gestabiliseerd met een stabilisatietijd van minimaal 30 seconden. Voor nauwkeurige gegevens mag de sensor daarom niet minder dan 30 seconden worden gebruikt na het activeren.
Installatievoorzorgsmaatregelen:
1) De metalen behuizing is verbonden met de interne stroombron. Zorg ervoor dat u geen verbinding maakt met andere externe bordgroepen of chassis.
2) De luchtinlaat en -uitlaat waar het vliegtuig dicht bij de machinewand van de gebruiker en de buitenkant van de poriën verbonden met de beste installatie, zoals niet kan worden bereikt, de uitlaat ongeveer 2 cm zonder beschutting. Tussen de luchtinlaat en de uitlaat moet de structuur van de luchtscheiding zijn, om luchtstroom in de gebruiker vanuit de uitlaat direct terug naar de luchtinlaat te voorkomen.
3) De binnenwand van de machine van de gebruiker mag niet kleiner zijn dan de grootte van de luchtinlaat.
4) Probeer bij het aanbrengen op de reiniger te voorkomen dat de sensor direct in het eigen luchtkanaal van de reiniger wordt geplaatst. Als dit onvermijdelijk is, plaats dan een aparte structurele ruimte en plaats de sensor op dezelfde manier als de eigen kanaalisolatie van de luchtreiniger.
5) Toepassing met de zuiveringsinstallatie of vaste detectieapparatuur, de sensorpositie moet hoger zijn dan de grond 20 cm of meer. Anders kunnen er zich in de buurt van grote stofdeeltjes en zelfs vlokvervuiling bevinden die wordt veroorzaakt door de weerstand van de ventilatorwinding.
6) Sensoren die worden gebruikt in vaste buitenapparatuur, voor stofstormen, regen en sneeuw en de bescherming van Yang-katjes, moeten door de uitrusting worden aangevuld.
7) De sensor is een integraal onderdeel en de gebruiker zal deze niet demonteren, inclusief metalen afschermingen, om onomkeerbare schade te voorkomen.
8) De onderkant van de sensor is bevestigd met een tapschroef van 2 mm, de schroef in de schaallengte mag niet groter zijn dan 5 mm.
9) Om de formaldehydesonde volledig gepolariseerd te maken, moet de sensor minder dan 48 uur blijven werken.
10) Naast formaldehyde heeft de andere verscheidenheid aan actieve gassen invloed op de elektrochemische formaldehyde-sonde, voornamelijk formaldehyde, acetaldehyde, tolueen, xyleen, koolmonoxide, waterstofsulfide enzovoort.
11) Lange termijn hoge concentraties van aldehyden, alcoholen en andere hoge concentraties van gevoelig gasopslag of -gebruik zullen de functionele levensduur van het sensorformaldehyde beïnvloeden. Vooral voor een lange tijd buiten het maximale bereik van verzadigde gasconcentratie, zal de sensorformaldehyde op korte termijn falen, of een bepaalde kans op falen op lange termijn.
12) Corrosieve gasomgeving zal ook de functie van formaldehyde functionele eenheid maken om te verminderen of falen.
Pakket bestaat uit:

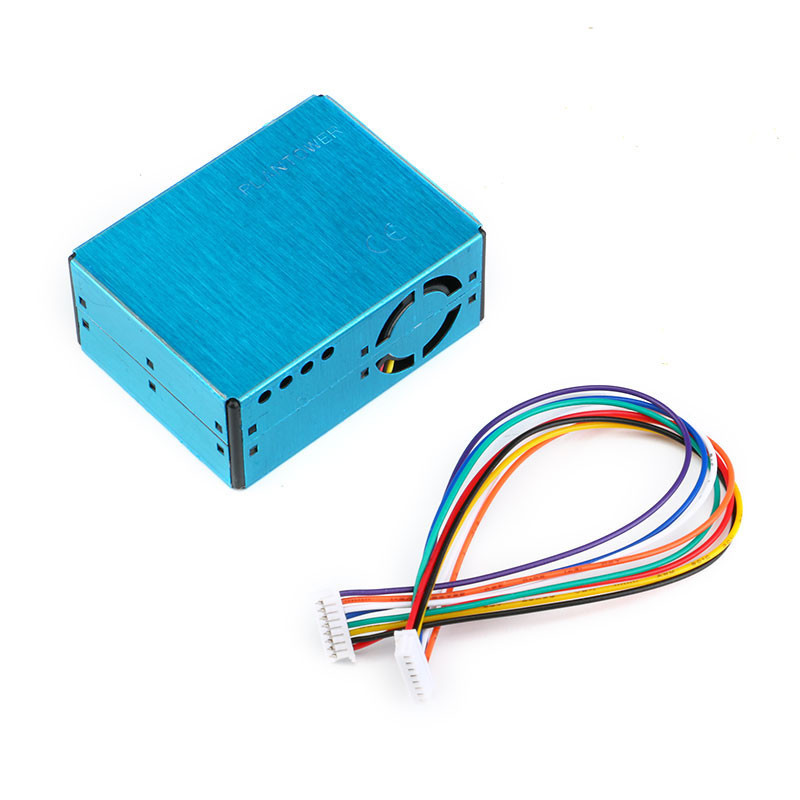

1 x luchtdetector
