Voorzien zijn van:

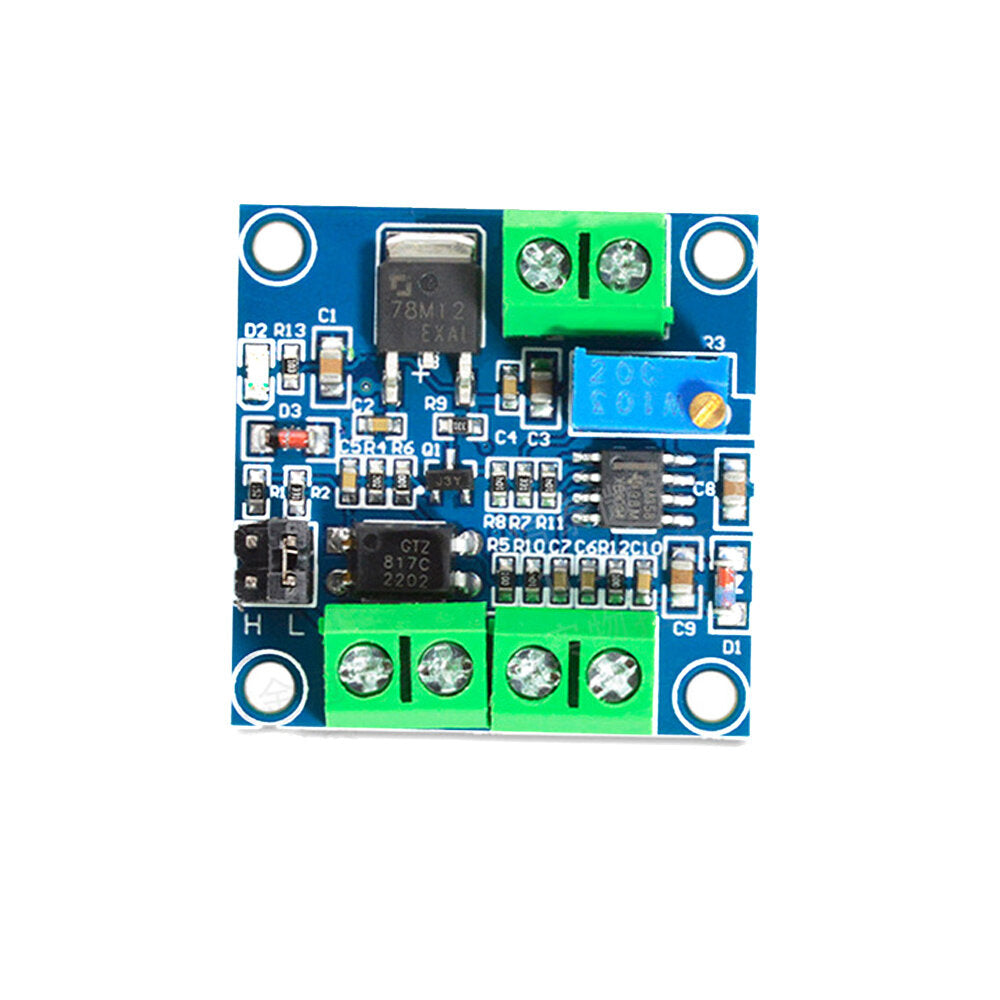

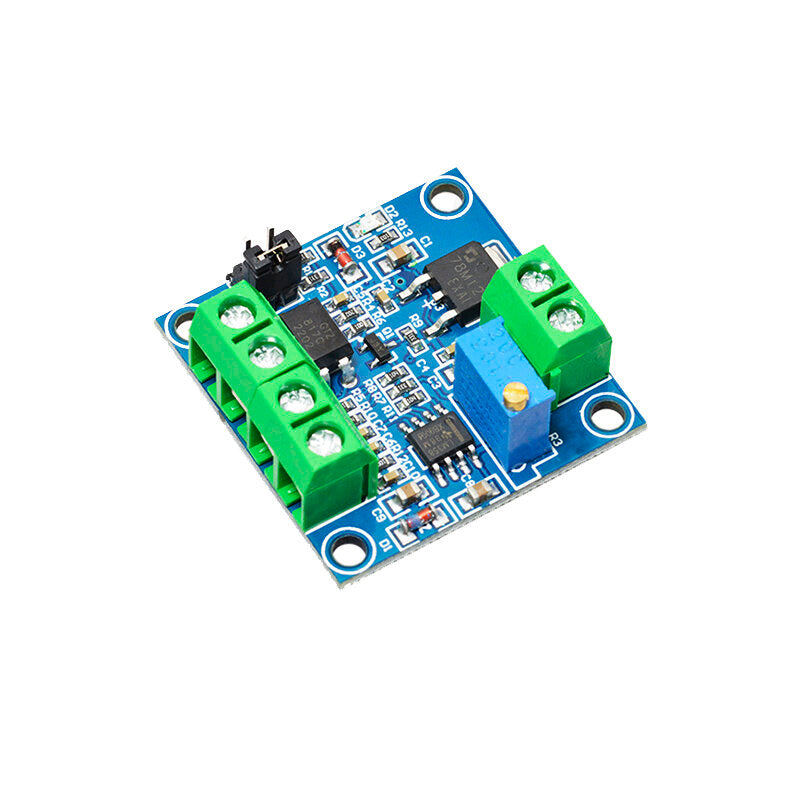

Deze module is een spannings- en PWM-conversiemodule die PWM digitale signalen omzet in 0~10V analoge signalen en de uitgangsspanning aanpast door de werkcyclus PWM aan te passen. V-PWM kan 0 ~ 5V ~ 10V-spanning omzetten in 0% ~ 100% PWM-uitgang, de werkcyclus van PWM aanpassen door de spanning aan te passen, de modulegrootte is klein, gemakkelijk aan te brengen op verschillende plaatsen
Specificatie:
Module werkspanning: DC 12V ~ 30V; (stroomvereisten: groter dan 100MA)
PWM-signaalontvangst frequentiebereik: 1KHZ~3KHz
PWM signaal ingangsbereik:
L: Piekniveau van 4,5 V ~ 10 V, de jumper wordt ingevoegd in L. Dit type niveausignaal is voornamelijk bedoeld voor de interface van de 5V CPU van de conventionele industriële besturingskaart (zoals MACH3-kaart);
H: Piekniveau van 12 ~ 24V, de jumper wordt ingevoegd in H, dit type niveausignaal is voornamelijk voor de conventionele PLC-interface
Conversiebereik: 0% ~ 100% PWM wordt geconverteerd naar 0 ~ 10V spanning
Toegestane fout: 5%
Maat: 33*32,8 mm
Instructies voor PWM naar spanningsconversie:

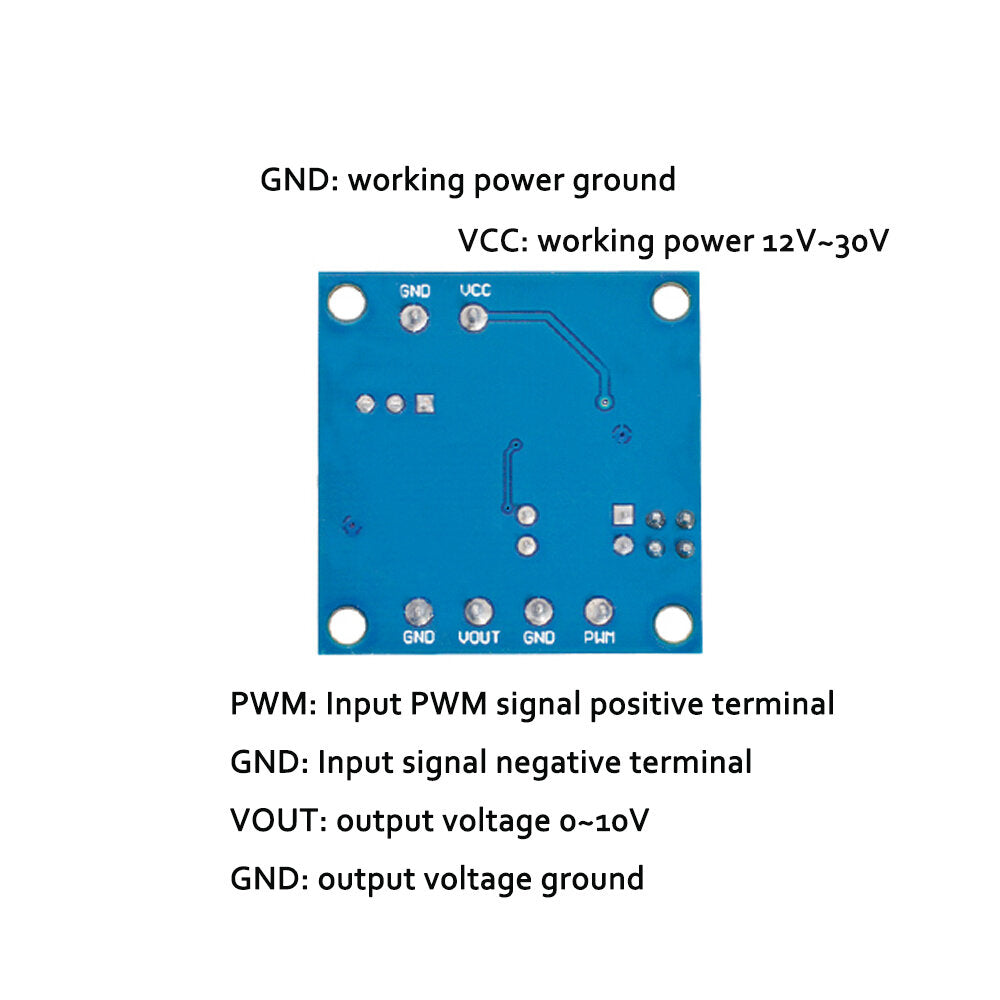

Na het inschakelen, wanneer er geen invoersignaal is, is de uitvoer 0V en is er invoer vóór uitvoer. Het is het beste om een kalibratie en foutopsporing uit te voeren bij het voor de eerste keer inschakelen: zoek een signaal met een 50% duty cycle en sluit het aan op PWM, GND, de amplitude komt overeen met de corresponderende jumper en de frequentie is 1KHZ~3KHz. Gebruik een multimeter om te meten, VOT, GND twee. Op dit moment geeft de meter ongeveer 5V aan, pas de potentiometer op het bord aan om de multimeter 5.00V weer te geven, zodat de corresponderende relatie tussen uw pulssignaal en deze module is gekalibreerd. Wanneer de frequentie verandert, kan de correspondentie verschuiven en moet opnieuw worden gekalibreerd.
De uitgangsspanning kan worden aangepast door de duty cycle aan te passen.
Nauwkeurigheid kan worden gecontroleerd door de potentiometer aan te passen.
Pakket bestaat uit:
1 x converterkaart
