PyWIFI-ESP32 ontwikkelingsraad
More document click to open:http://docs.micropython.01studio.org/zh_CN/latest/esp32/quickref.html

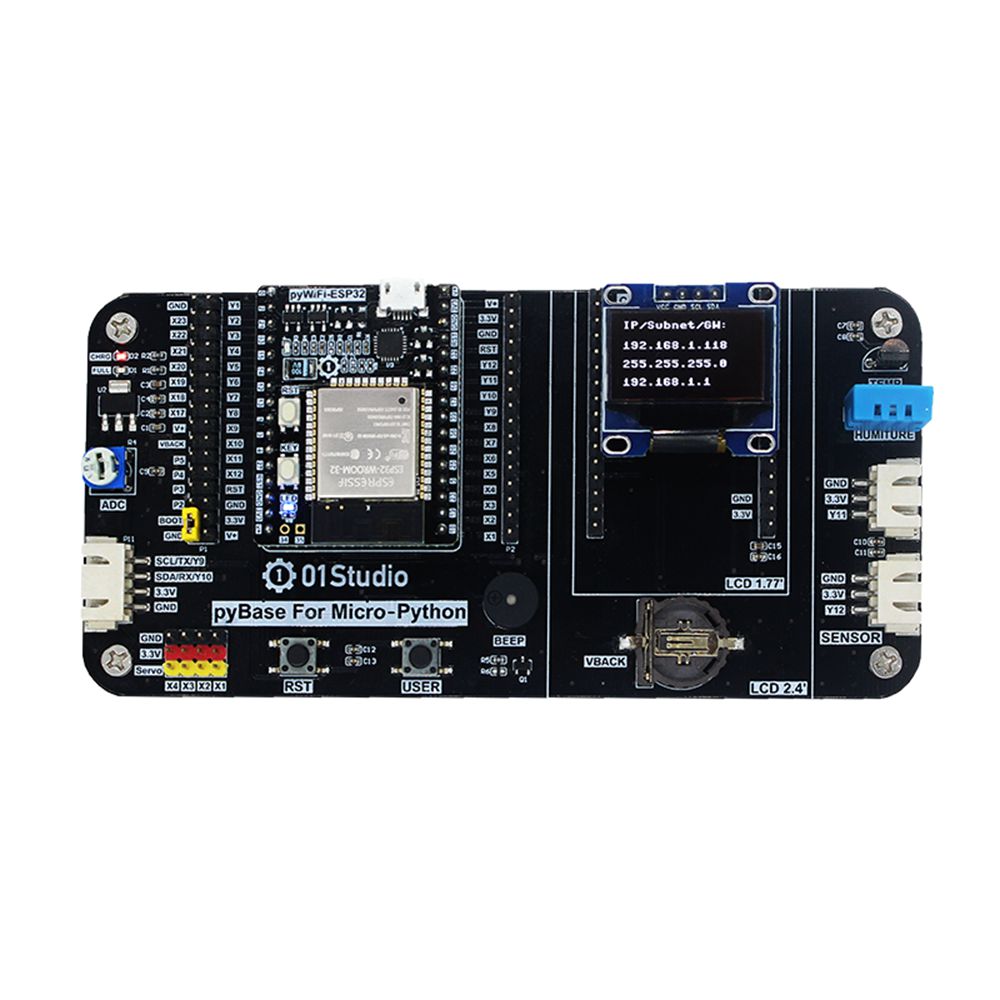

PyBase Development Baseboard
More document click to open:http://docs.micropython.01studio.org/zh_CN/latest/esp32/quickref.html
PyBase Development Baseboard

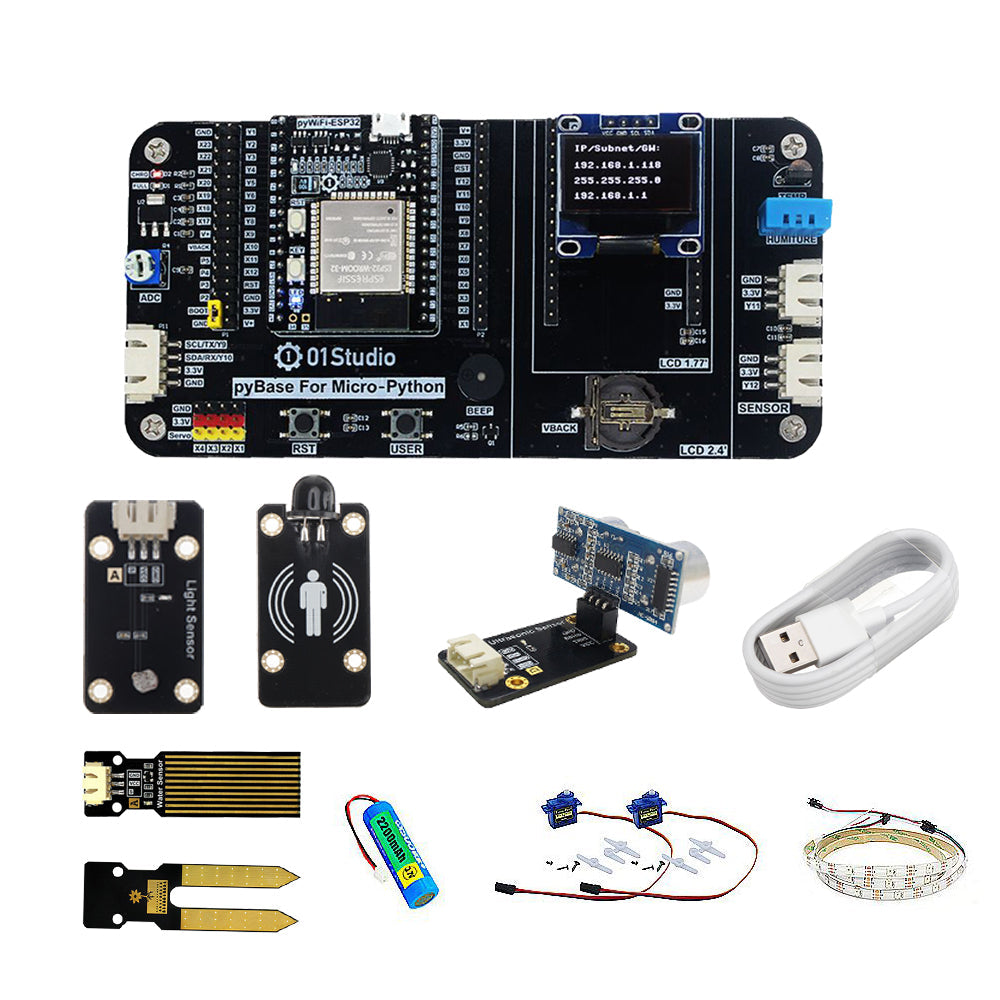

Overzicht:
pyBase is een op maat gemaakte plint voor pyBoard. Je kunt het gebruiken om meer Micro-Python-experimenten te doen. pyBase heeft ook een externe interface en is zeer schaalbaar.
PIN omschrijving:
pyboard-interface: ondersteuning pyboard, pyWiFi-ESP32, pypyWiFi-ESP8266
2.54mm pin header: leid alle interfaces van pyboard
Knop * 2: RST- en USR-knoppen worden weergegeven
Potentiometer: ADC-invoer:
Passieve zoemer: DAC-uitgang
Knoop batterijhouder: Installeer CR1220 knoopbatterij
Servo-interface: servo-interface * 1- * 4 (extern isolatiecircuit is vereist om de servo aan te sluiten)
OLED-interface: 4P / 0,96 inch / I2C / OLED-display
1,77 inch LCD-interface: geschikt voor 01Studio 1,77 inch LCD-scherm
2,4-inch LCD-interface: geschikt voor 01Studio 2,4LCD-weergave
Temperatuursensor: DS18B2D
Temperatuur- en vochtigheidssensor: DHT11

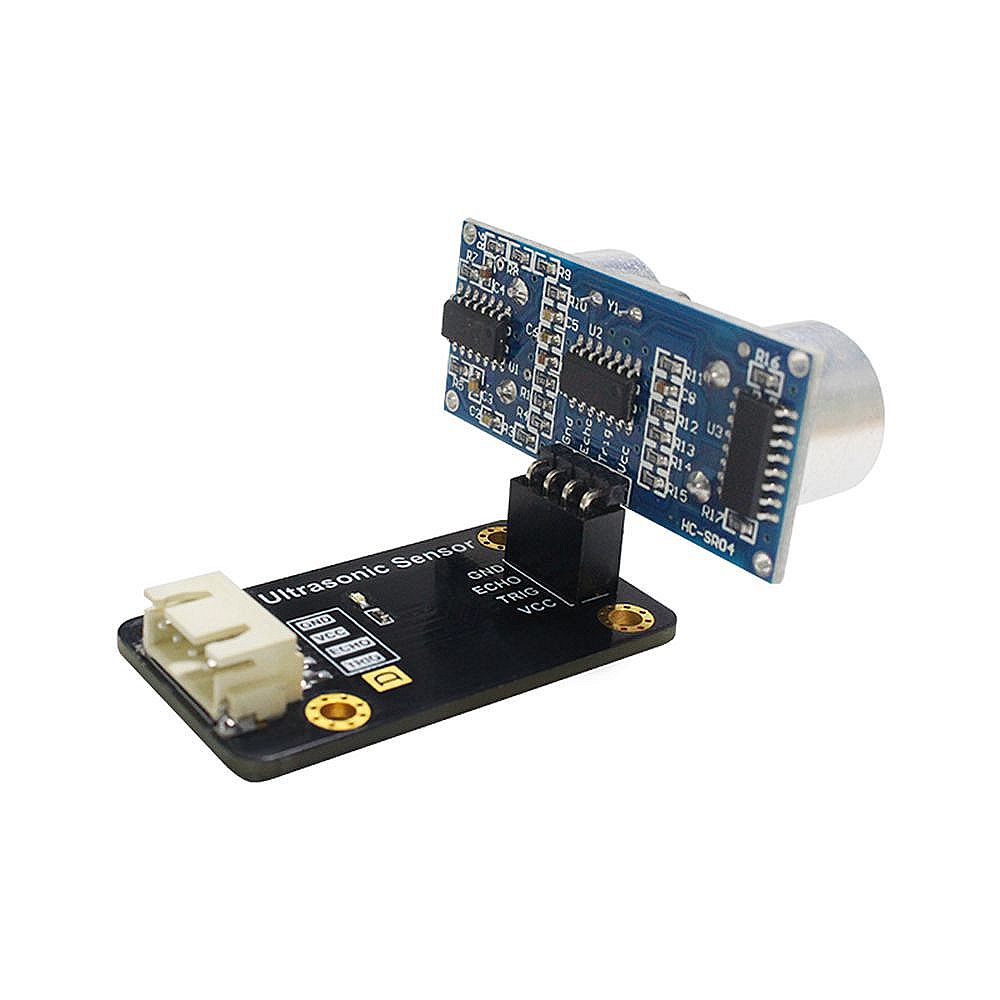

Sensorinterface 1: 3P-interface voor externe sensoren
Sensorinterface 2: 3P-interface voor externe sensoren
Communicatie-interface: 4P-interface voor externe UART / I2C-apparatuur
Laadcircuit lithiumbatterij: laad de aangesloten lithiumbatterij op (rood licht wordt opgeladen, groen licht vol)

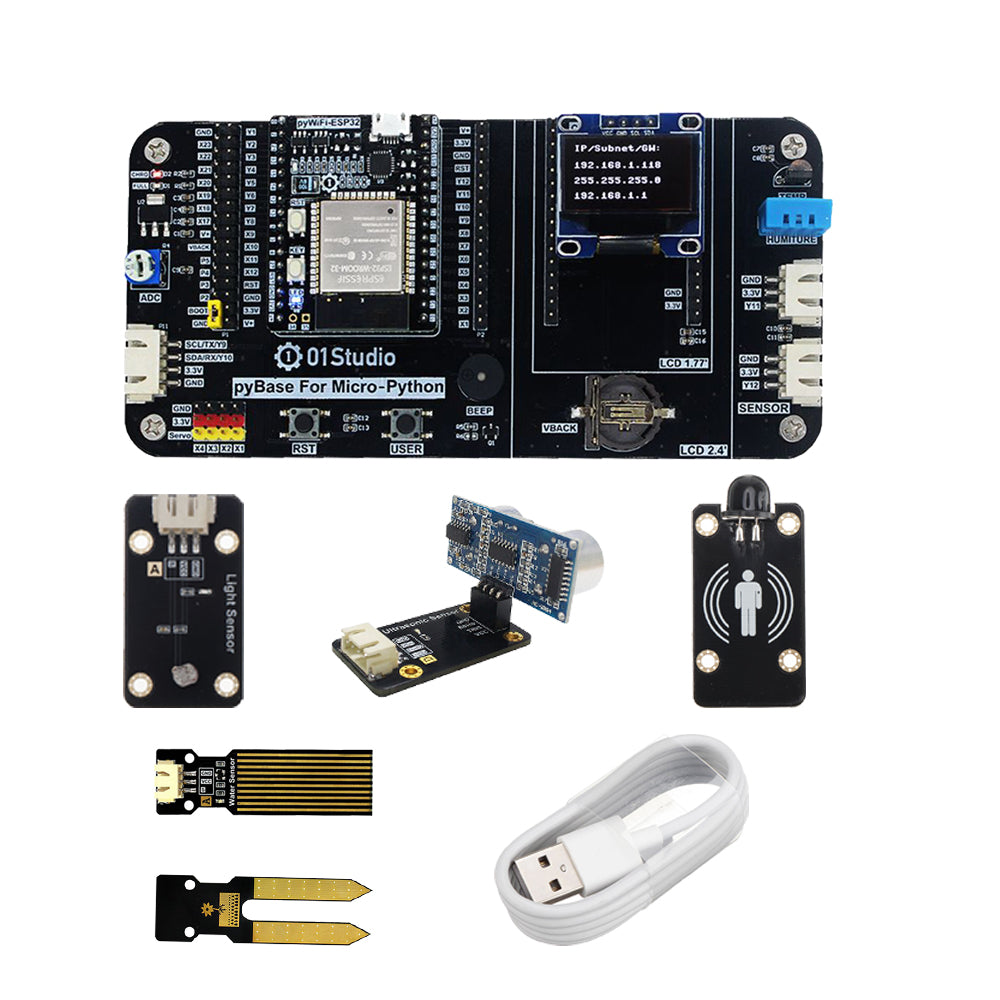

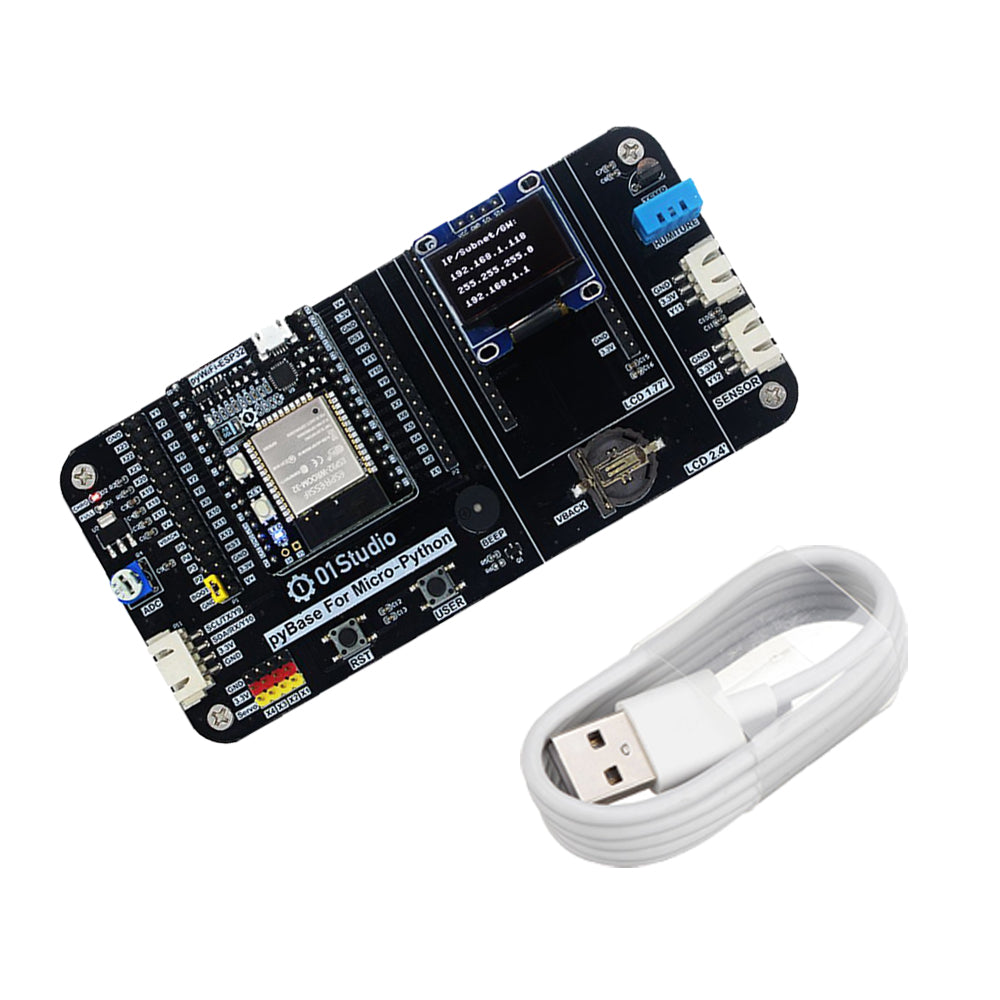

Pakket inbegrepen:
1 x pakket1 / pakket2 / pakket3 optioneel
1 x pakket1 / pakket2 / pakket3 optioneel
