Overzicht:

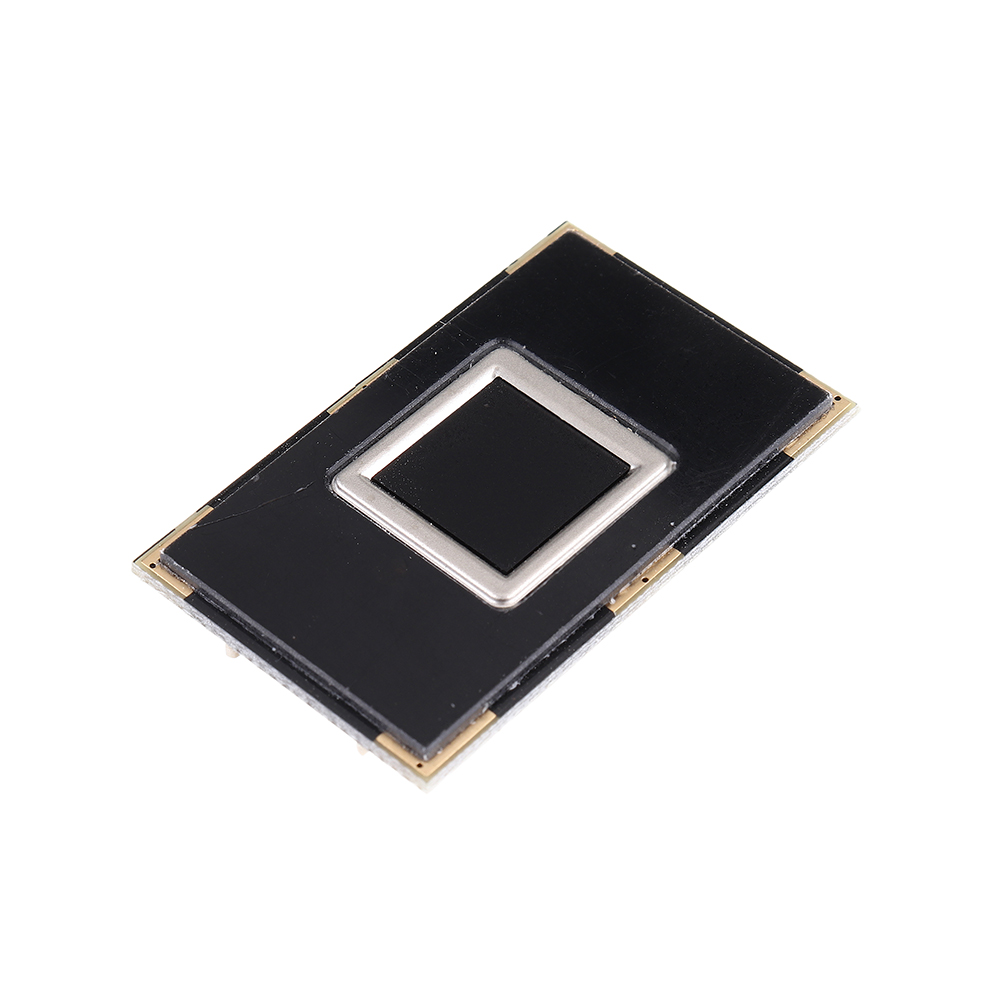

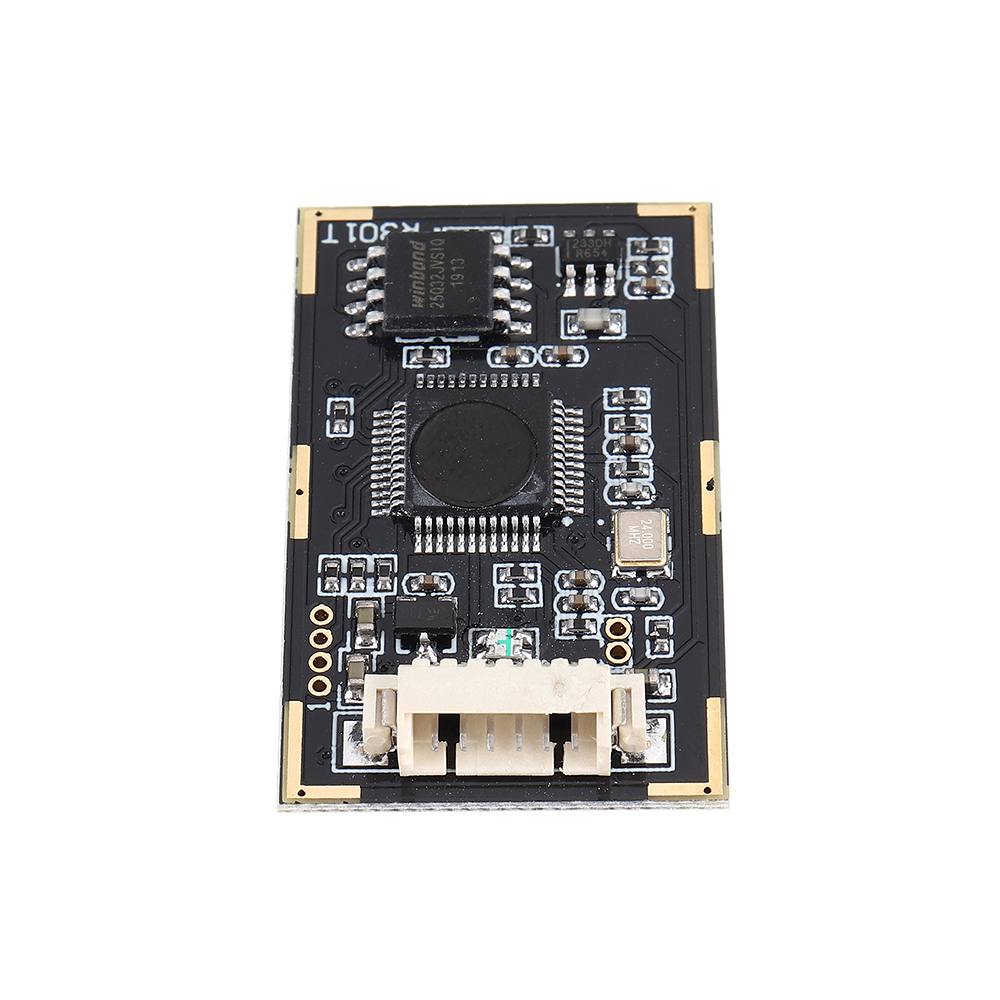

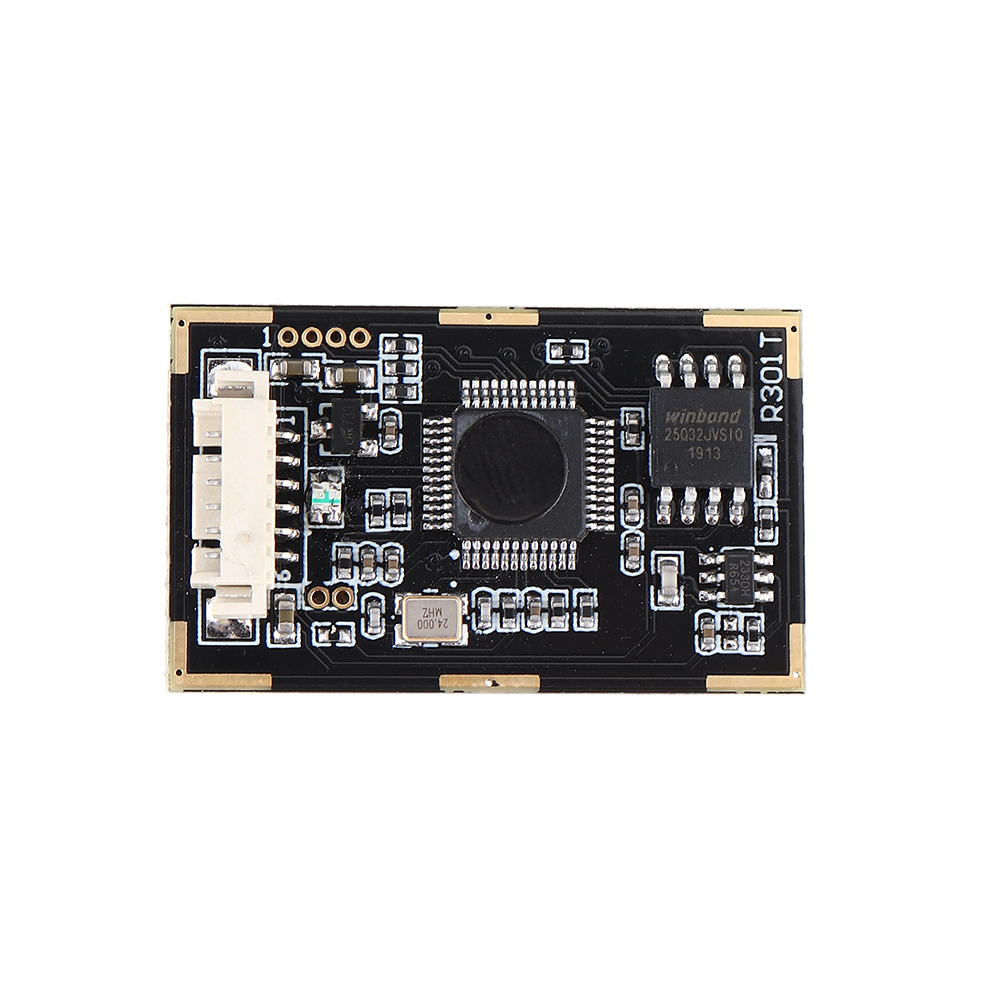

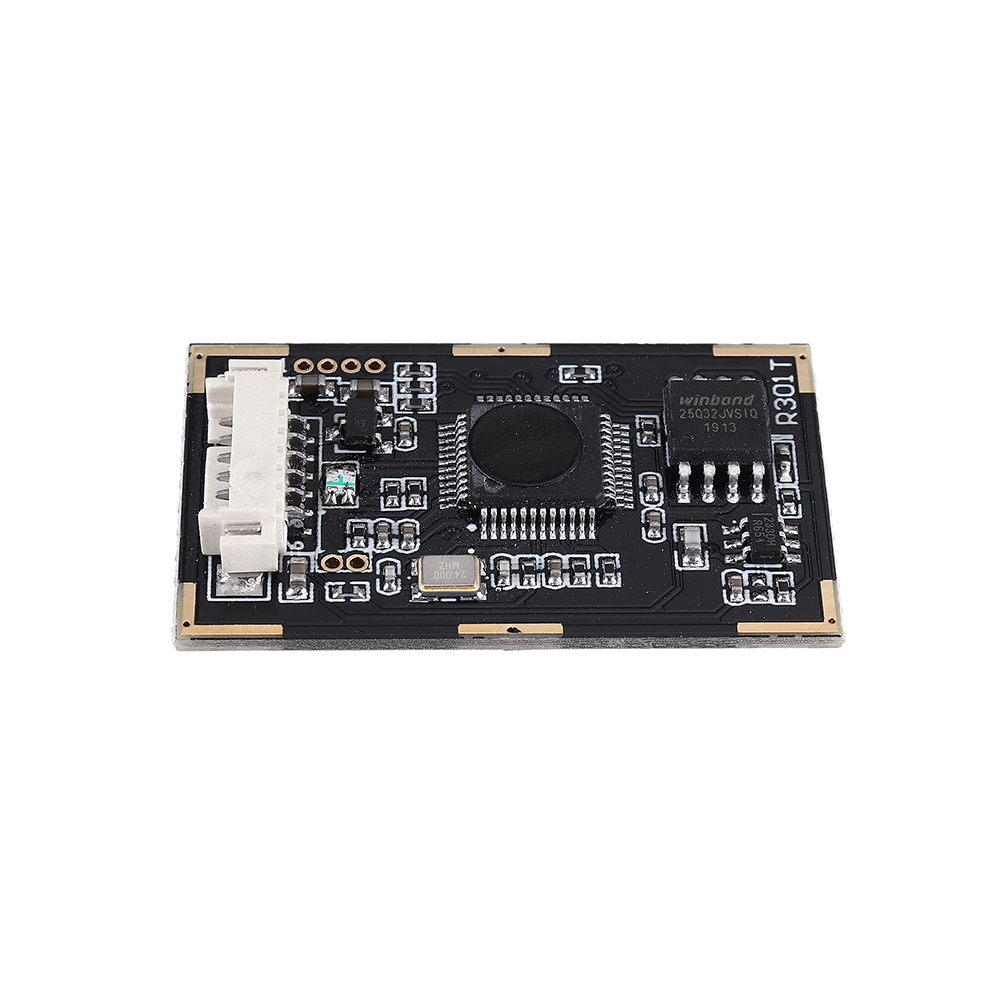

1. R301T capacitieve vingerafdrukmodule gebruikt geïmporteerde condensator-chip voor kleine oppervlakken, geïntegreerde vingerafdrukalgoritme-chip, met vingerafdrukinvoer, beeldverwerking, functie-extractie, sjabloongeneratie, sjabloonopslag, vergelijking van vingerafdrukken (1: 1) of zoeken naar vingerafdrukken (1): N) en andere functies, geschikt voor vingerafdruksloten, vingerafdrukkluizen, vingerafdruktoegangscontrole en andere gelegenheden.
2. In toepassingen op batterijen is de aanraakgevoelige voeding DC3.3V-5V en de stroom is ongeveer 5uA. Het moet altijd van stroom worden voorzien. Wanneer er een vinger is, detecteert deze een laag niveau, activeert de MCU en start de vingerafdrukmodule op, waardoor energie wordt bespaard. het doel van.
3.R301T kan worden gebruikt in combinatie met K200, K212, K215, K216 vingerafdrukbesturingskaart.
3.R301T kan worden gebruikt in combinatie met K200, K212, K215, K216 vingerafdrukbesturingskaart.
specificaties:
Voedingsspanning: DC 4.2--6.0V
Werkende stroom: 40mA (typisch)
Piekstroom: 50mA
Vingerafdruk inlooptijd: <0,3 seconden
Acquisitievenstergebied: 10 * 10 mm
Beeldpixel: 192 * 192 pixel
Beeldresolutie: 508 dpi
Bordgrootte: 33,4 * 20,4 plaatdikte 1,0 mm
Matching methode:
Vergelijkingsmethode (1: 1)
Zoekmethode (1: N)
Sjabloonbestand: 496 bytes
Opslagcapaciteit: 1700 stuks
Beveiligingsniveau: vijf niveaus (laag naar hoog: 1, 2, 3, 4, 5)
Weigeringspercentage (FRR): <1,0%
Zoektijd: <0,3 seconden (1: 1000 uur, gemiddeld)
Hostcomputerinterface: RS232 (TTL logisch niveau, 3,3 V), USB
Communicatie baudrate: (9600╳N) bps waarbij N = 1 ~ 12 (standaardwaarde N = 6, dwz 57600bps)
werkomgeving:
Temperatuur: -20 ° C - + 45 ° C
Relatieve vochtigheid: 10% RH-85% RH (geen condensatie)
Opslag omgeving:
Temperatuur: -40 ° C - + 55 ° C
Relatieve luchtvochtigheid: <85% H (geen condensatie)
Indicator Beschrijving:
Wanneer het vingerafdrukcommando naar de module wordt verzonden, brandt het blauwe lampje en wordt het acquisitiecommando continu verzonden. Het blauwe licht is vergelijkbaar met lang licht.
Vingerafdrukinvoer is gelukt of vergeleken, blauw licht knippert
Vingerafdrukinvoer of vergelijking mislukt, het rode lampje knippert.
Pakket inbegrepen:

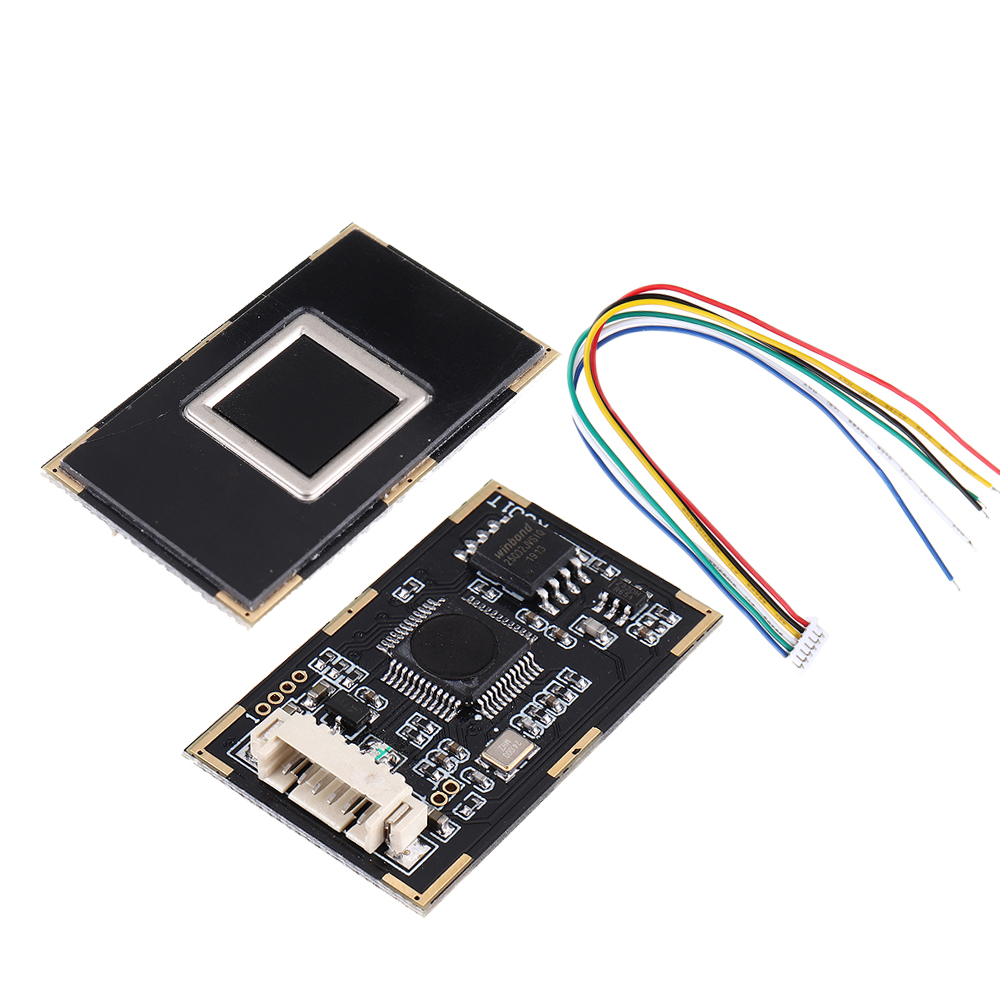

1 x R301T-vingerafdrukmodule
1 x 6 kernaansluiting korte lijn
