Kenmerken:
1. De HLK-M50 WiFi-module is een low-power-chip die MCU, PMU, klok en IEEE802.11b / g / n MAC / PHY / radiomodules integreert.
2. De module ondersteunt 2,4 GHz IEEE802.11b / g / n, USB Host en Device 2.0 HS, Micro SD-kaart (SDMMC-interface), UART, I2C, I2S, PMW, SPI en andere interfaces, en ondersteunt analoge knoppen (GPADC0) .
3. De secundaire ontwikkelingsversie (in ontwikkeling) biedt een rijke en gemakkelijk te gebruiken ontwikkelingsinterface voor gebruikers om hun eigen applicaties te ontwikkelen op basis van mbedOS in C of C ++. Een groot aantal begeleidingsdocumenten en testroutines worden meegeleverd in de ontwikkelkit om het gebruikers gemakkelijk te maken om snel aan de ontwikkeling te beginnen.
MCU:
Geïntegreerde ARM-CM4 MCU, maximale klokfrequentie 160 MHz
Geïntegreerde MPU en mbed uvisor
Ondersteuning externe psram interface
Ingebouwde 8Mbit SPI-flitser
Functiepinpositie programmeerbaar
GPIO kan worden onderbroken of gewekt door een externe opgaande / neergaande flank
Geïntegreerde UART × 2 / I2S × 2 / I2C × 1 / PWM × 8 / SPI × 4 / SDMMC × 1 / USB2.0 × 1
Geïntegreerde 2-kanaals ADC
Geïntegreerde watchdog en low-power timer
Besturingssysteem gebruikt mbedOS5.1
WLAN:
Integratie met één chip MAC / PHY / Radio
Ondersteuning van 2,4 GHz IEEE 802.11b / g / n
Geïntegreerde PA, LNA
20 / 40MHz-bandbreedte, tot 150 Mbps
Ondersteuning van WPA, WPA2, WEP, TKIP, CCMP
STA, softAP, P2P, STA + softAp, STA + P2P
Ondersteuning van A-MPDU, A-MSDU, HT-BA
Lichtgewicht TCP / IP-protocolstack
specificaties:
Draadloze standaarden: IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
Draadloze transmissiesnelheid:
11n: tot 150 Mbps
11 g: tot 54 Mbps
11b: tot 11 Mbps
Aantal kanalen: 1 tot 11
Frequentiebereik: 2,4 ~ 2,4835G
Zendvermogen: 15 ~ 20 dBm
Interface: één seriële poort, één usb-poort (host), GPIO
Type antenne: antenne aan boord
WIFI-werkmodus: STA / AP
Draadloze beveiliging: 64/128/152 bit WEP-codering WEP, WPA, WPA2 (CCMP, TKIP) beveiligingsmechanisme (alleen WPA2-CCMP wordt ondersteund in AP-modus)
Configuratiemethode: seriële poort
Baudrate seriële poort: 1200 ~ 3000000bps
Meer document: klik om te downloaden
Meer document: klik om te downloaden
Pakket inbegrepen:

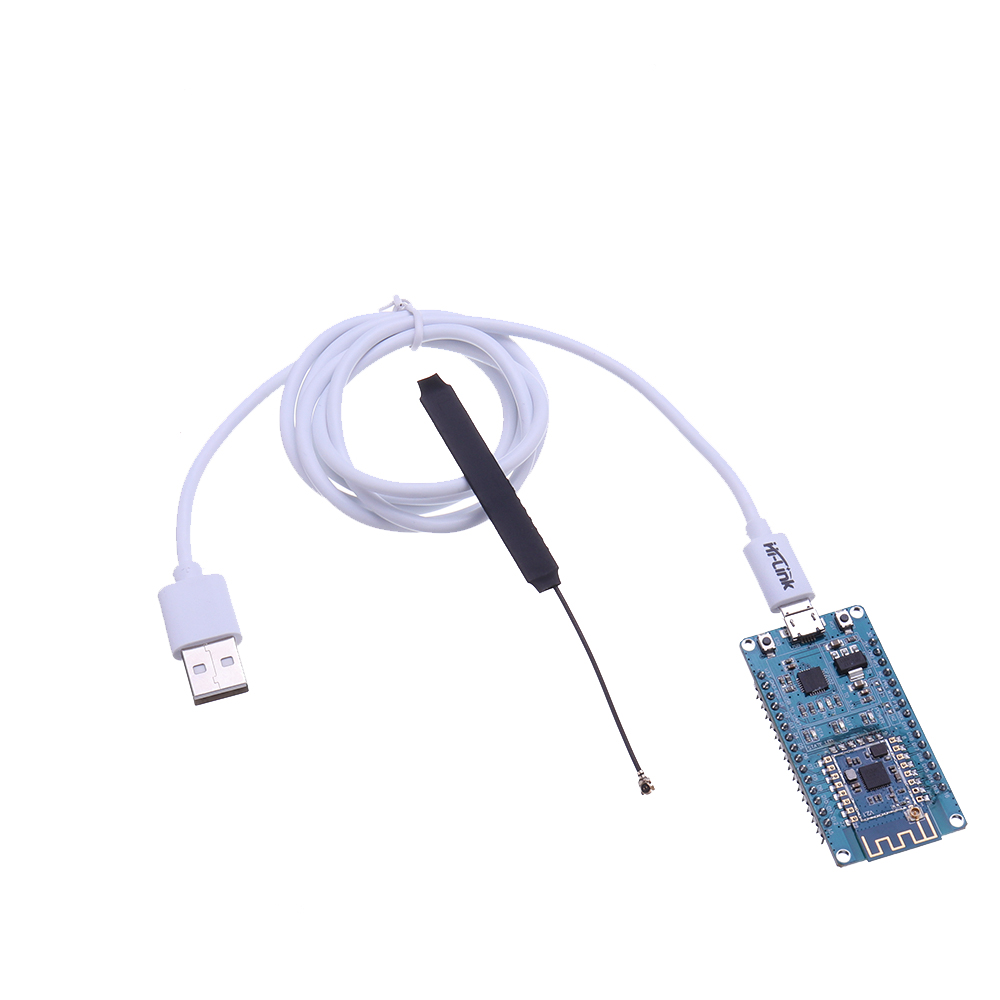

1 x WIFI draadloze transparante transmissiemodule
