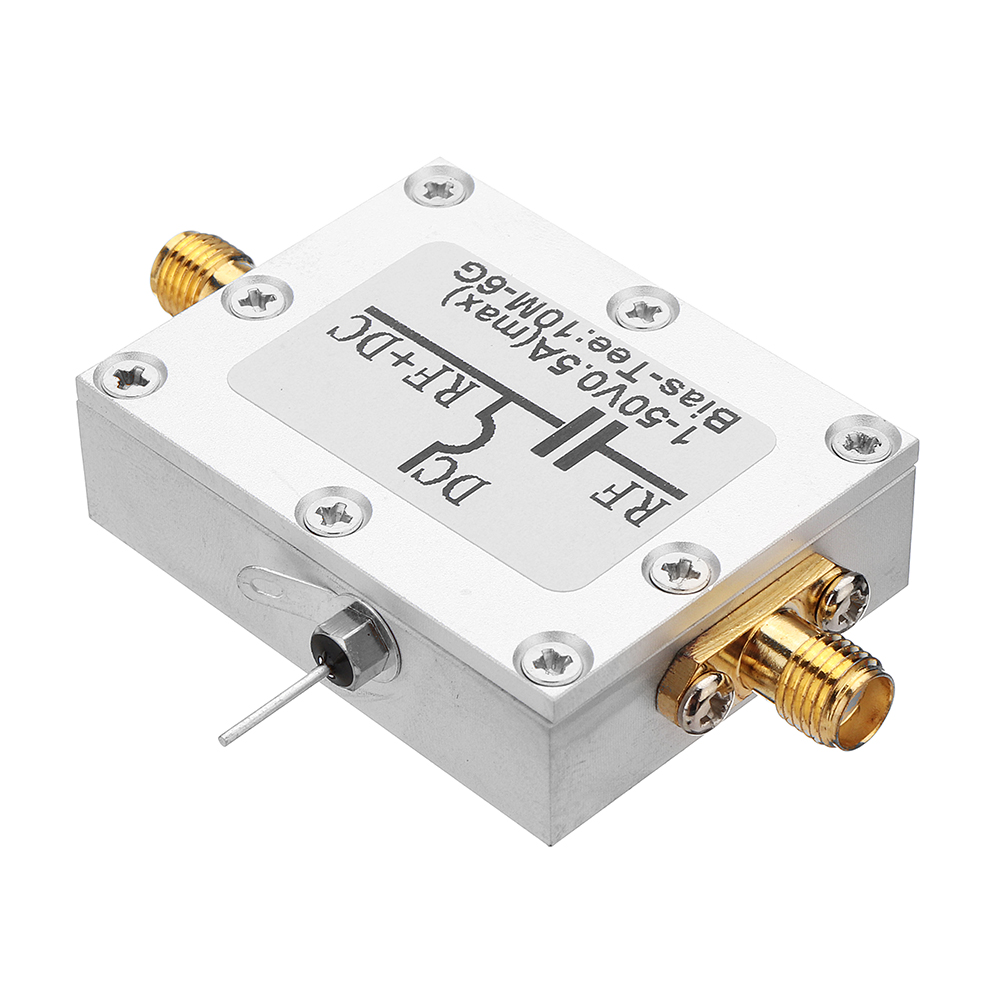

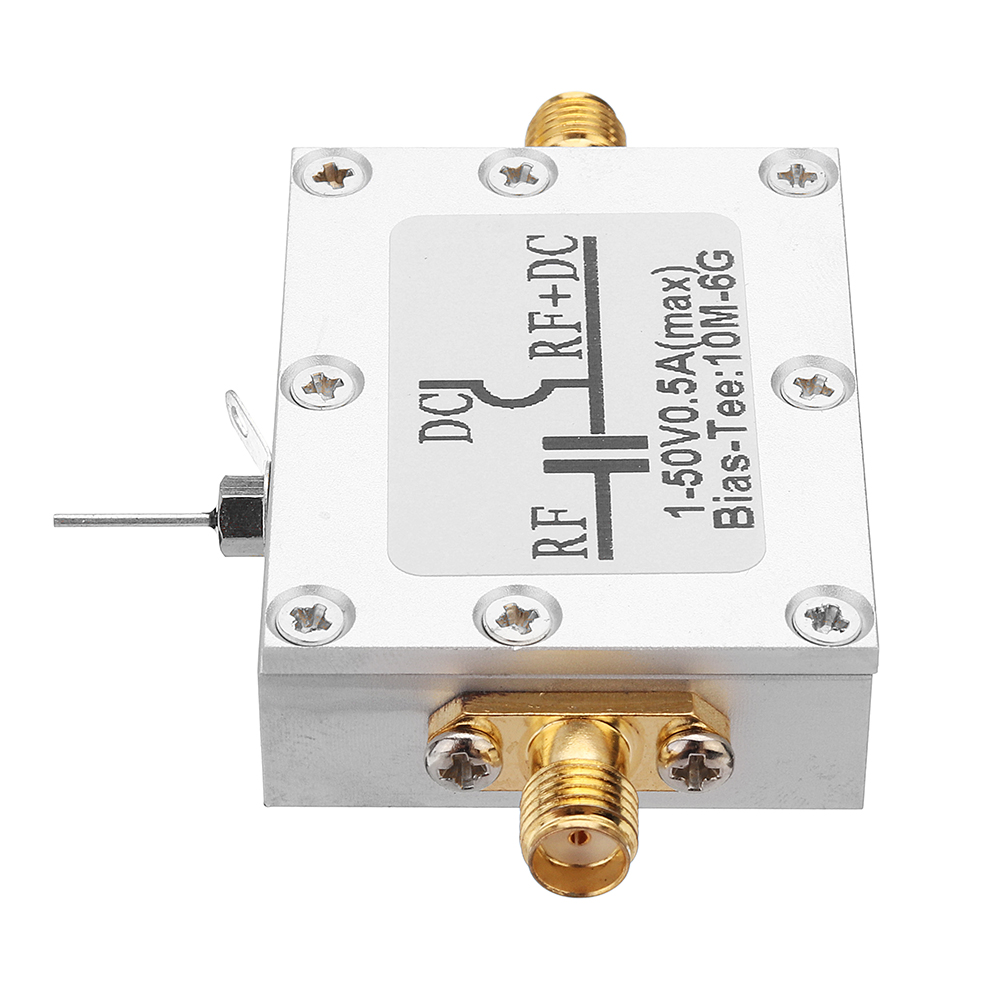

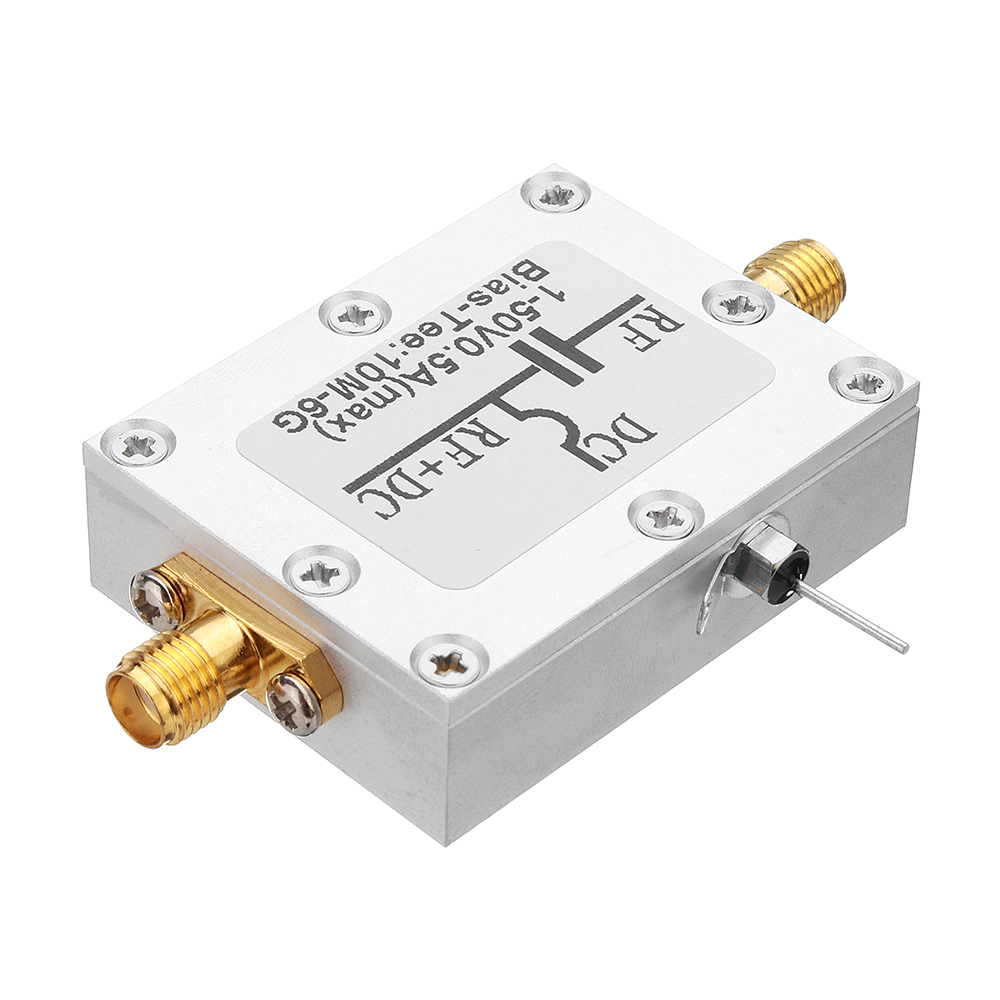

Werkend principe:
Het breedband-versterkercircuit, de hoge frequentie wordt beïnvloed door de parasitaire capaciteitsparameters en de prestaties nemen sterk af, dus de feed moet BiasTee gebruiken.

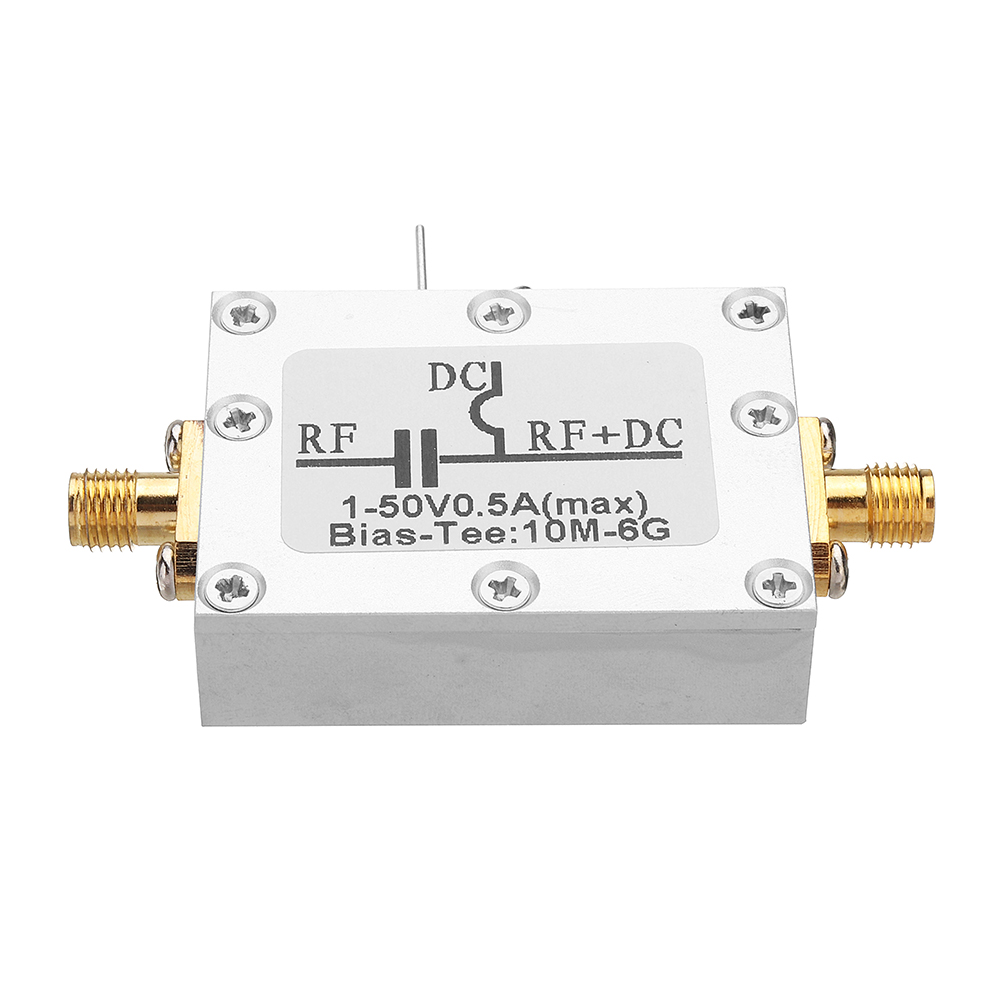

BiasTee bestaat uit ultrabreedband, bijna geïdealiseerde, hoogfrequente inductoren en condensatoren zonder resonantiepunten.
DC-blokkeercondensator: DC-blokkering om DC-spanningslekkage naar volgende circuits of testinstrumenten te voorkomen.
Hoogfrequente inductor: isolatie van wisselstroominformatie om te voorkomen dat hoogfrequente signalen naar het voedingssysteem lekken.
Toepassingsgebied:
A) Breedbandversterker
Sommige breedbandversterkers hebben geen DC-blokkeercondensator en de uitvoer moet worden gevoed. Een afwijking is vereist.
Sommige versterkers hebben interne isolatiecondensatoren die de noodzaak voor een extra afwijking overbodig maken.
B) Optische vezelcommunicatie, laserdrive

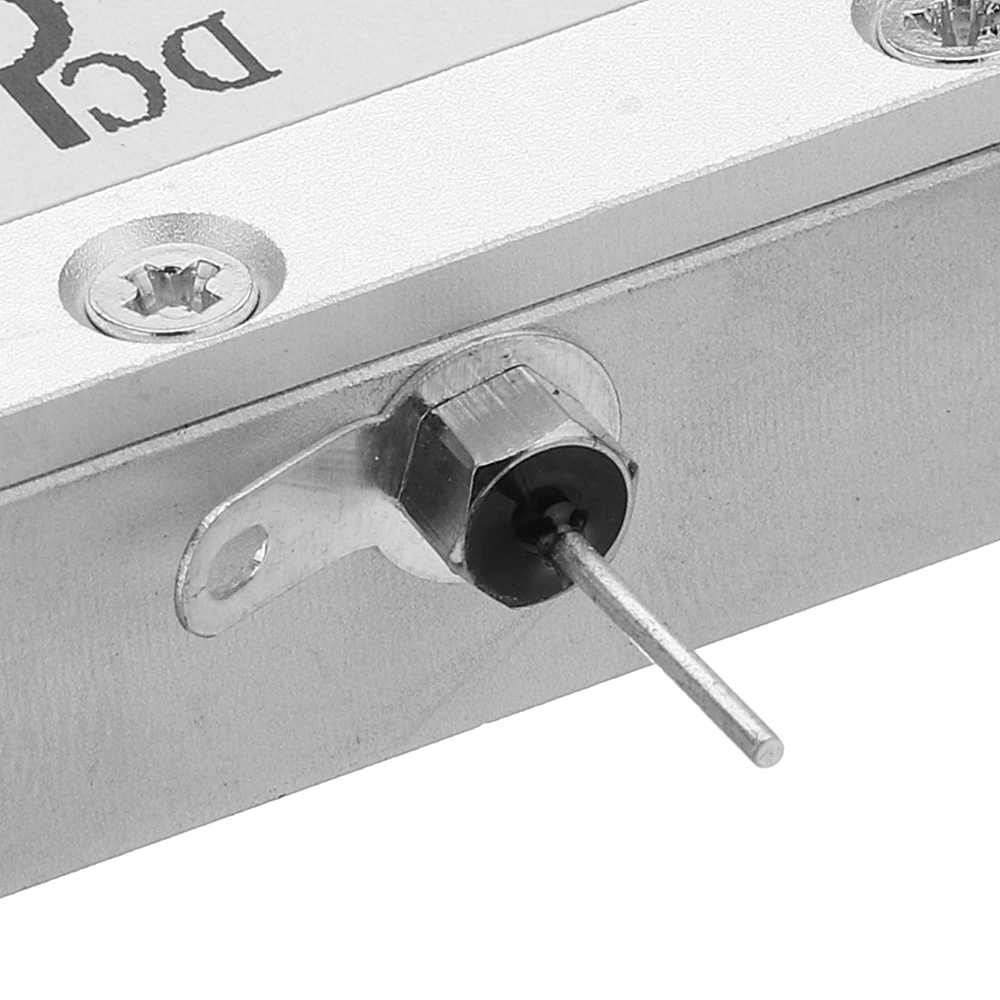

De stuurstroom vereist door de laserdiode wordt geïnjecteerd via de gelijkstroomaansluiting van de voorspanning;
Communicatiegegevens worden geïnjecteerd via de RF-kant.
C) Optisch modulatie-station
D) Toepassing van andere test- en meetaspecten

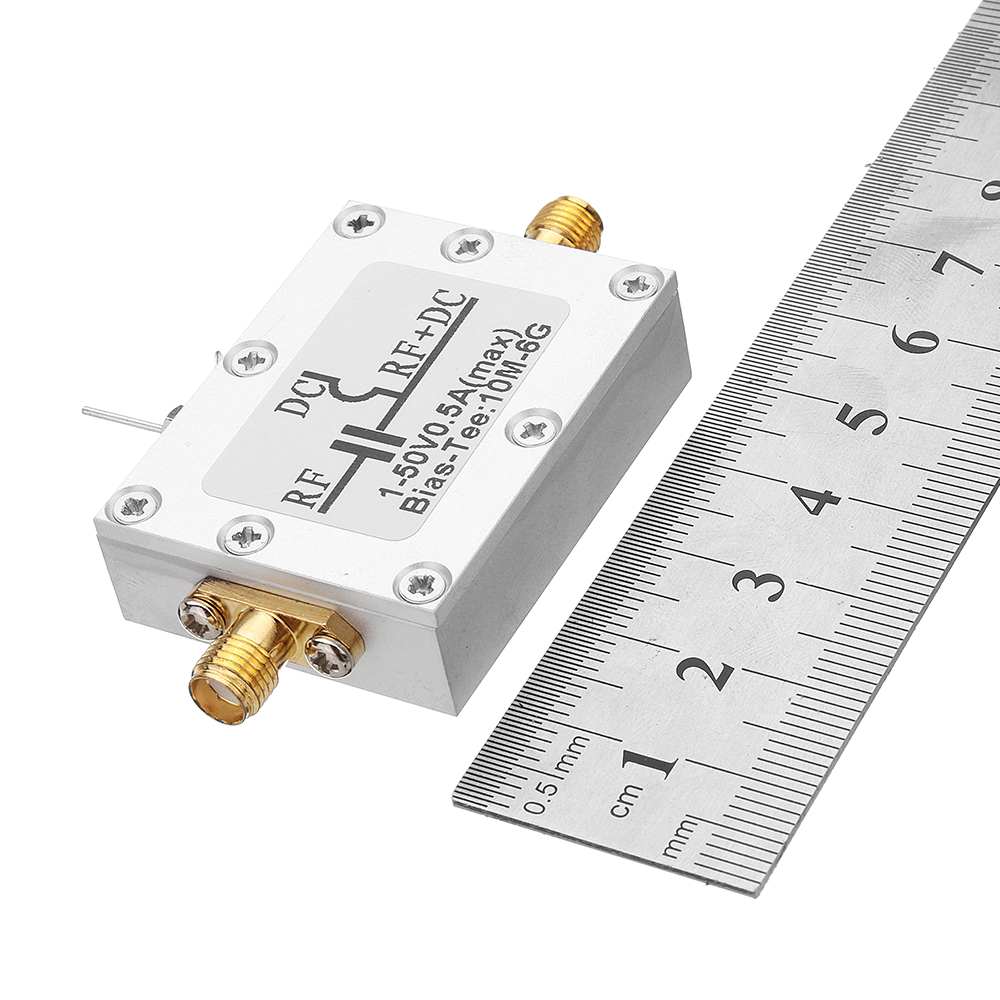

Technische parameters:
1. Werkfrequentie Freq: 10MHZ-6GHz
2. Insertion loss Insertion-loss: <1.2dB
3. Bedrijfsspanning: DC1-50V
4. Maximale werkstroom normale werkstroom: <0.5A
Pakket bestaat uit:
1 x breedbandversterker
