Beschrijving:

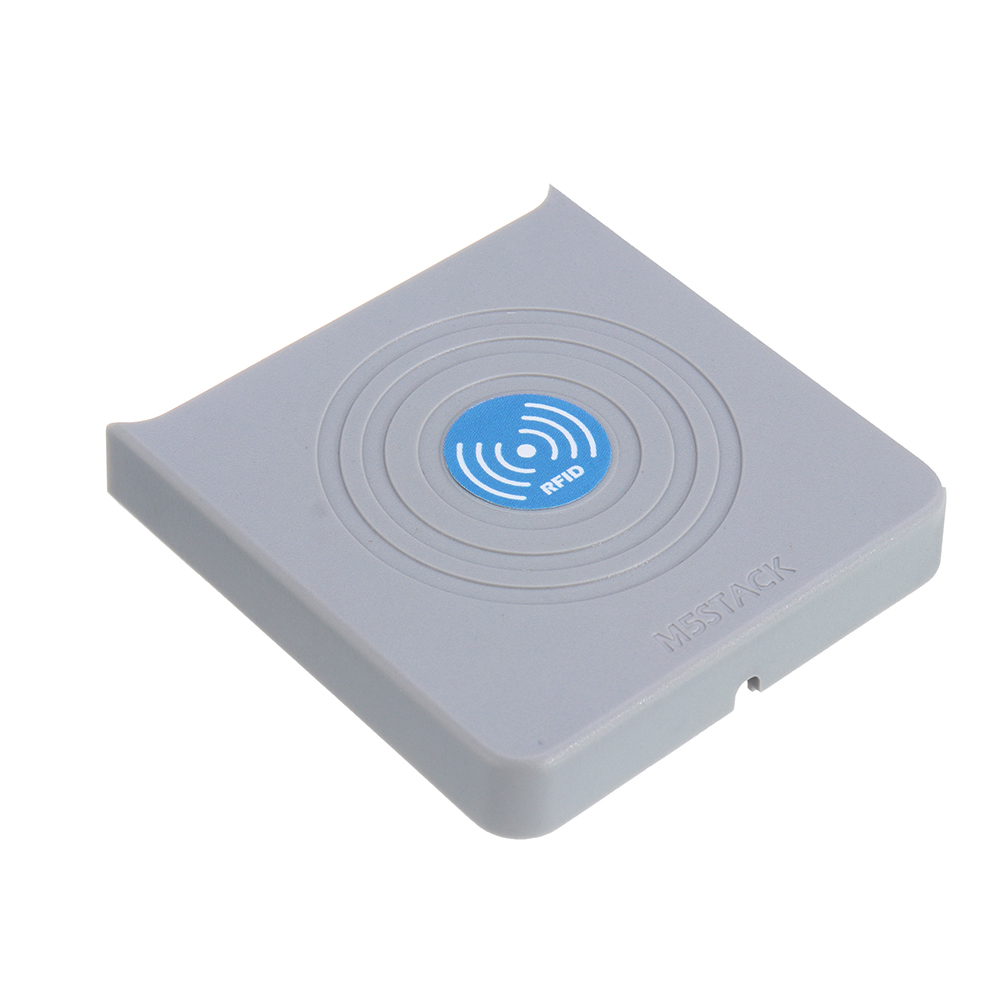

FACE-RFID is een ander FACES-kit compatibel paneel, met de identificatie van de radiofrequentie erop. Hetzelfde als RFID-eenheden, het is op MFRC522 gebaseerd. De MFRC522 werkt in de 13,56 MHz-frequentieband en maakt gebruik van het modulatie- en demodulatieprincipe om te communiceren met de proximity RF-kaart.
Dit apparaat kan de functie van het kaartlees- en schrijfapparaat realiseren om meerdere kaartinformatie te identificeren en op te nemen, om een RF-kaart te coderen en te autoriseren. Met het FACES-paneel kunt u een upgradeniveau van RFID hebben met een completer en ingesloten patroon.
Communicatieprotocol: I2C.
Producteigenschappen:
- GEZICHTEN compatibel met bodem
- Seriële interface: UART2 (16/17)
- MFRC522:
- Werkfrequentie: 13,56 MHz
- I2C-gegevenssnelheid: snelle modus: tot 400 Kbit / s; Hoge snelheidsmodus: tot 3400 Kbit / s
- RC522 Transceiver Buffer: 64 bytes
- Ondersteund protocol: ISO14443A, MIFARE en NTAG
- Bedrijfstemperatuur: -20 ℃ -85 ℃
- Hoelang gegevens worden bewaard voor> 10 jaar
- Lees- en schrijfafstand: <8 cm
- Programma Platform:, UIFlow (Blockly, Python)
- Twee Le go-installatiegaten
- Productgrootte: 58,2 mm x 54,2 mm x 10 mm
- Productgewicht: 18,4 g

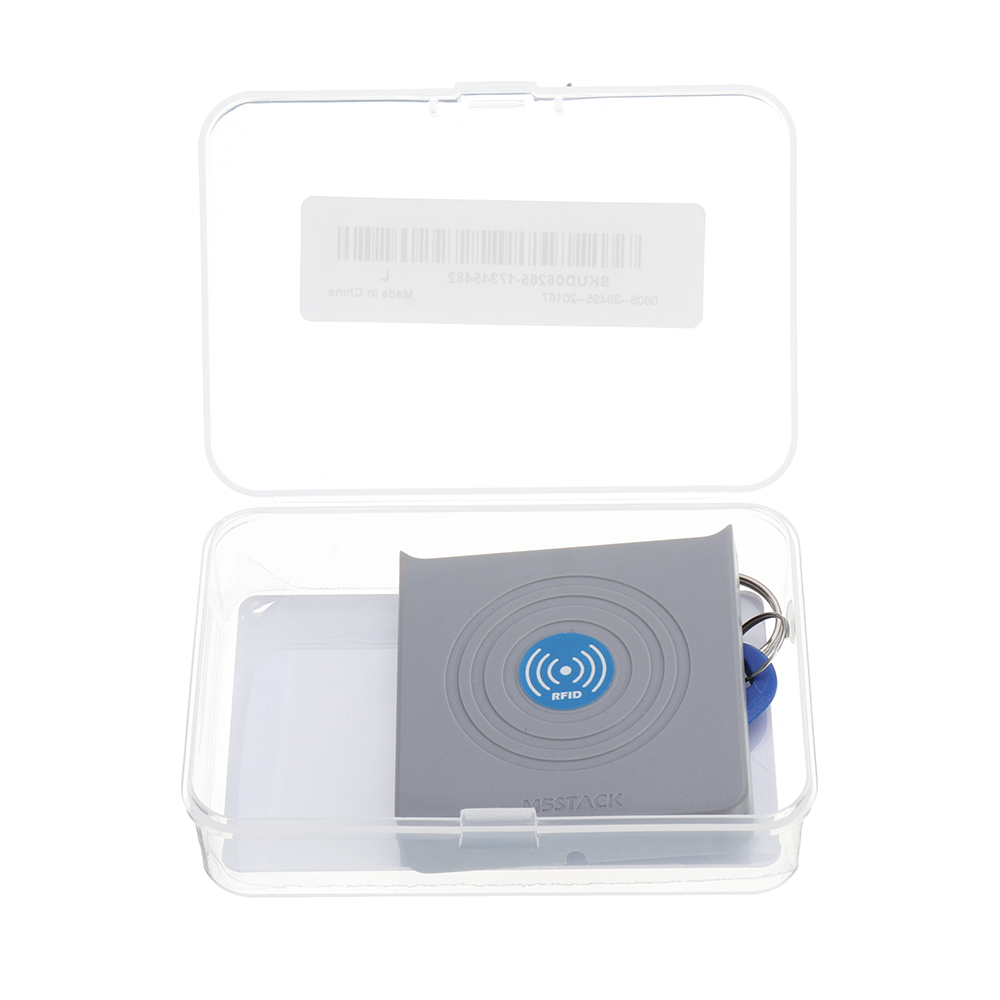

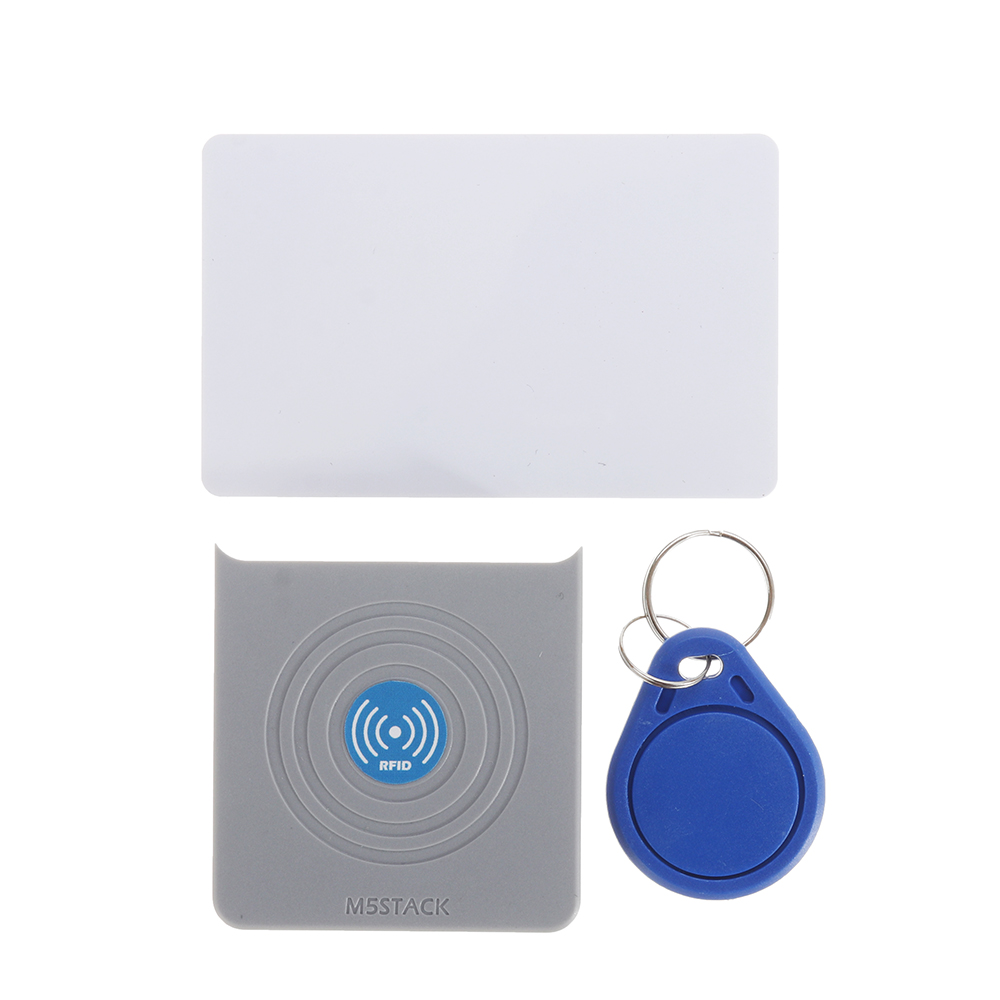

Pakket inbegrepen:
- 1x FACES-RFID-paneel

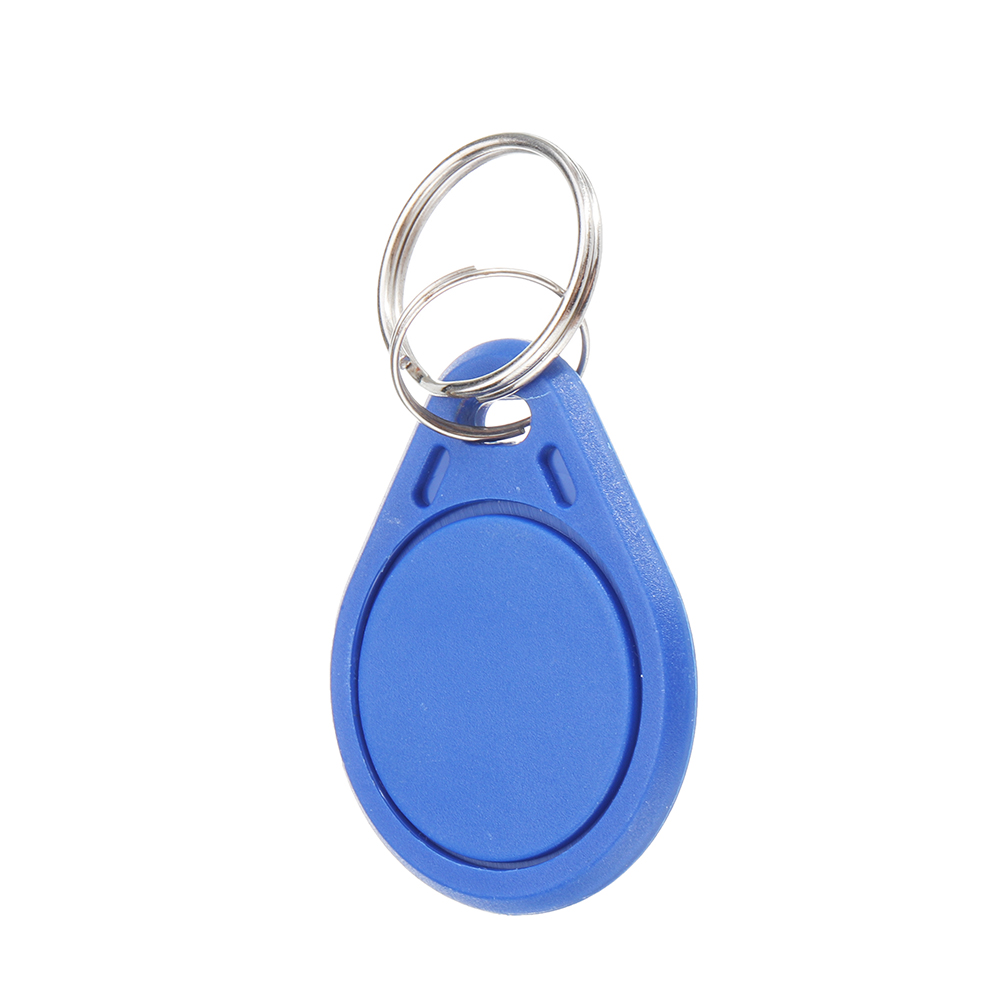

- 1x RFID-kaart
- 1x Fudan S50-kaart
EasyLoader
1.EasyLoader is een eenvoudige en snelle programmabrander. Elke productpagina in EasyLoader biedt een productgerelateerd case-programma. Het kan door eenvoudige stappen aan de master worden gebrand en een reeks functieverificatie kan worden uitgevoerd.Momenteel is EasyLoader alleen beschikbaar voor Windows OS)
2. Dubbelklik na het downloaden van de software om de toepassing uit te voeren, sluit het M5-apparaat aan op de computer via de gegevenskabel, selecteer de poortparameters en klik op "Brandwond" om te beginnen met branden.
3.De CP210X (USB-stuurprogramma) moet worden geïnstalleerd voordat de EasyLoader wordt gebrand. Klik hier om de zelfstudie over de installatie van het stuurprogramma te bekijken
Schematisch:
PinMap:
| M5Core | SCL (22) | SDA (21) | 5V | GND |
| GEZICHTEN RFID | SCL | SDA | 5V | GND |
Document:
- Data papier MFRC522
Toepassing:
- Reader-Tag
- Veiligheid
