Technische parameters:
Spannings meetbereik: DC00.0-99.9V Huidig meetbereik: DC00.0-20.0A
Tijd meetbereik: 0-99h59min Vermogens meetbereik: 0-999.9-2000 W
Temperatuur meetbereik: -15 ° C ~ 60 ° c Capaciteitsopbouwbereik: 0-999.99-9999.9 Ah
Energie accumulatie bereik: 0-99999Wh-9999KWh Spanningsmeting nauwkeurigheid: ± (0,5% + 2digits)

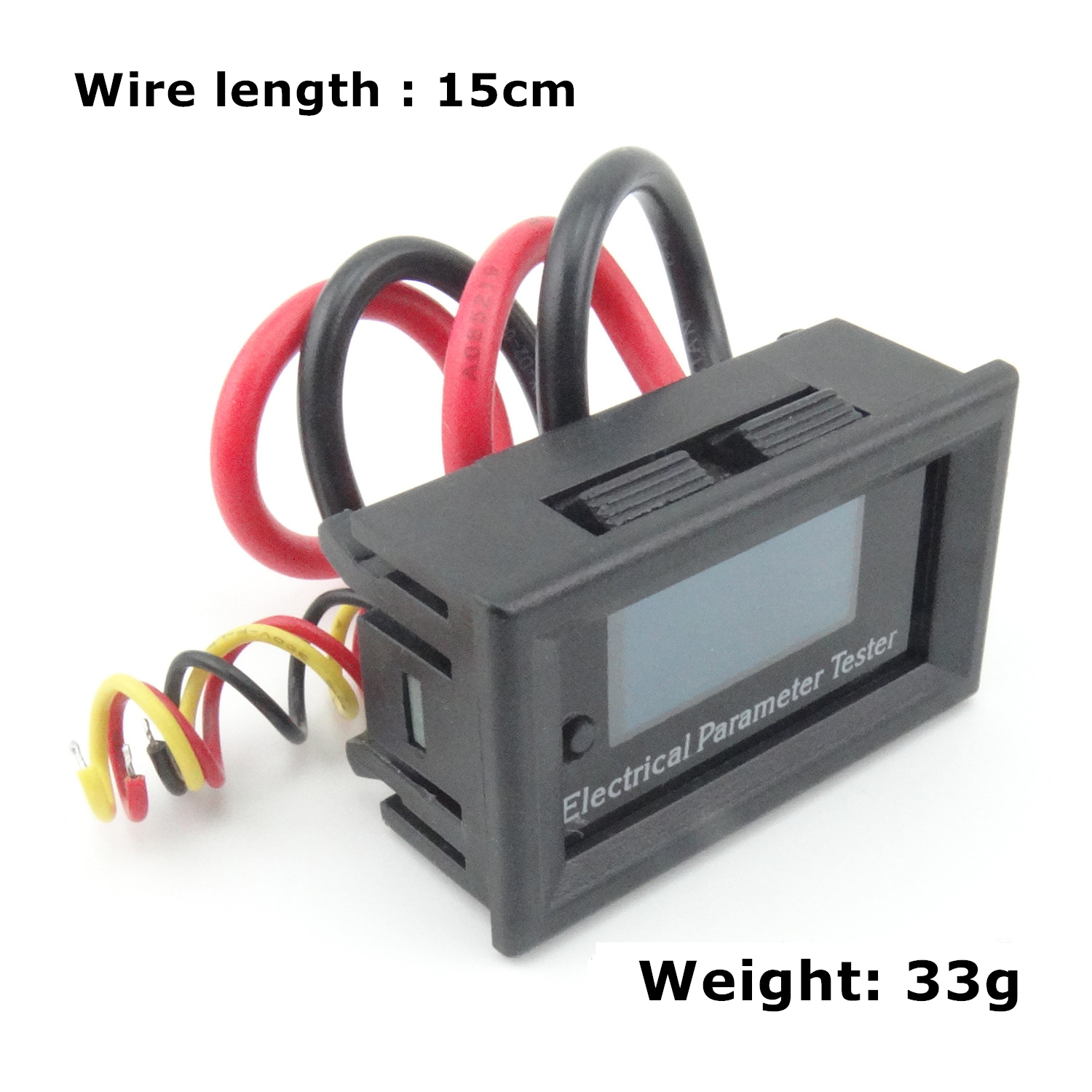

Huidige meetnauwkeurigheid: ± (1% + 2 cijfers) Productgewicht: 33g
Product grootte: 48mm * 29mm * 22mm (L * W * H)

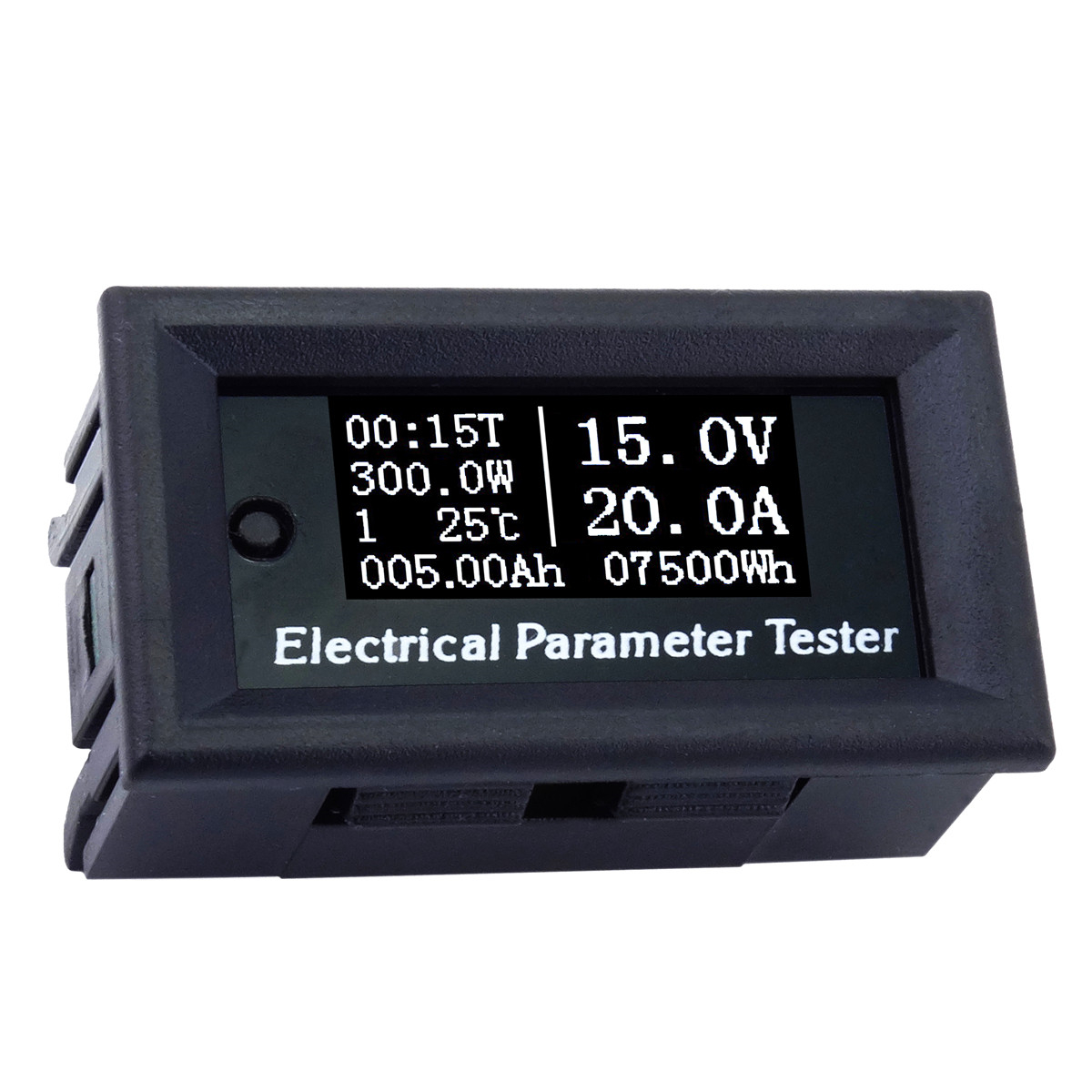

Display Interface Instructie:
①Run tijd
② Power display
③Data set
④ Temperatuur display
⑤Capacity display
⑥Voltage display
⑦Lopend display
⑧Energy display
Knop Functie Instructie:
Deze tester heeft 0 en 1 twee data groepen; en data groepen worden omgeschakeld door op de toets te drukken.
Wanneer de gegevensgroep de 1 groep is, wordt de huidige capaciteit en energie opgeslagen na het uitschakelen.
En de opgeslagen waarden worden na het inschakelen geaccumuleerd. Wanneer de datagroep de 0 groep is,
de stroomcapaciteit en energie worden na het uitschakelen opgeslagen; wanneer de stroom de volgende keer is,
de opgeslagen capaciteit en energie knipperen weergegeven. Maar als de nieuwe capaciteit tot 0,01 Ah is,
de opgeslagen capaciteit en energie worden bedekt en de waarden zullen overgaan. Bij de twee gegevensgroepen,
de geaccumuleerde waarden kunnen op nul worden gewist door op de toets te drukken.
Nulkalibratie:
Met het verouderen van componenten en invloed van de omgevingstemperatuur, kan er een kleine fout voor de huidige lezing zijn,
vooral bij het meten van lage stroom. Om het te kalibreren: 1, zet de meter uit 2. los de lading los.
3 Houd de voorknop ingedrukt. 4, zet de meter aan.5. Laat de knop los wanneer u "AAA" op het scherm ziet.
Gedaan
Het bedradingsschema-instructie:
①Red dunne lijn
② Zwarte dunne lijn
③Elke dunne lijn
④Red dikke lijn
⑤ Zwarte dikke lijn
⑥Load
Zorg ervoor dat de juiste bedrading in overeenstemming is met het schakelschema.
Gebruik de Geïsoleerde voeding om de meter aan te zetten
De twee voedingen moeten geïsoleerd zijn en hebben geen verbindingen tussen hen.
De spanning van de geïsoleerde voeding moet minder zijn dan 60V
Gebruik systeem om de meter aan te zetten
De zwarte dunne draad verbindt niets en u dient de isolator te gebruiken om de kortsluiting te vermijden.
Gebruik DC-DC converter om de meter aan te zetten
De zwarte dunne draad verbindt niets en u dient de isolator te gebruiken om de kortsluiting te vermijden.
De DC-DC-omvormer moet een gemeenschappelijke kathode structuur zijn.
Pakket inbegrepen:
1 x 100V / 20A 7in1 OLED multifunctionele tester
,
,
,
