Omschrijving:
Voorzien zijn van:

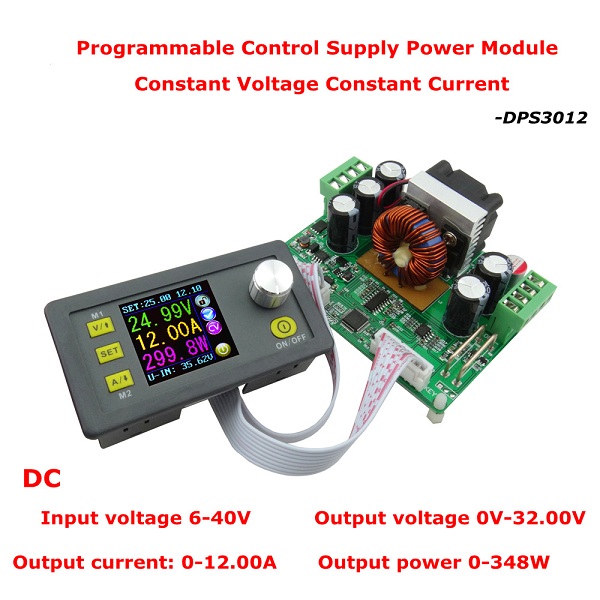

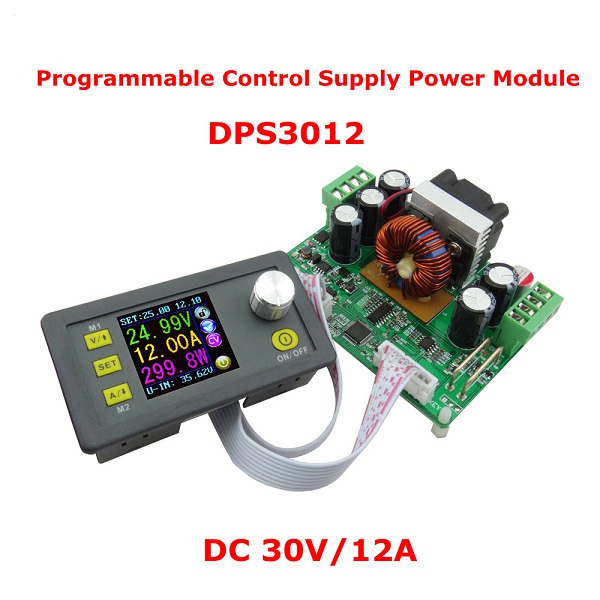

1 x DPS3012 32V 12A Buck Verstelbare DC Constant Voltage Power Supply Module
,
,
,
,
,
,
DPS Series CNC relatief vroege NC producten, software en hardware zijn sterk verbeterd.
Operationele aspecten voorbehouden V / A sneltoetsen, u kunt de spanning en stroom snel instellen.
Het schermverhogingspercentage is ook meer dan twee keer verhoogd, waardoor geen vertraging bestaat.
Vergrote opstart- of uitschakelinstellingen voor uitvoeropties.
Het bedradingsscherm groter dan de huidige aansluitklemmen vervangen voor eenvoudige bedrading.
If you need the housing of this power supply,please click hier !Voorzien zijn van:

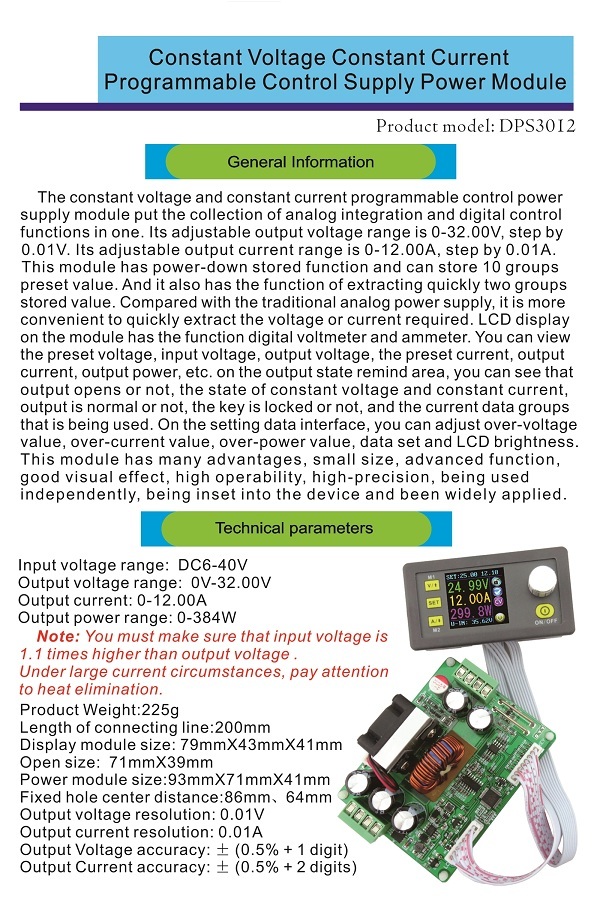

Ingangsspanning range: 6.00-40.00V
Uitgangsspanningsbereik: 0V-32.00V
Uitgangsspanningsbereik: 0V-32.00V
Uitgangsstroom: 0-12.00A
Uitgangsvermogen bereik: 0-348W
Uitgangsvermogen bereik: 0-348W
Gewicht van het product: ongeveer 225g
Weergave module grootte: 79 * 43 * 41 (mm) (L * W * H)
Weergave module grootte: 79 * 43 * 41 (mm) (L * W * H)
Open maat: 71mm * 39mm
Power module grootte: 93 * 71 * 41 (mm) (L * W * H)
Power module grootte: 93 * 71 * 41 (mm) (L * W * H)
Lengte van verbindingslijn: 200mm
Vaste gat middenafstand: 86mm, 64mm
Vaste gat middenafstand: 86mm, 64mm
Output voltage resolution: 0.01V
Uitgangsstroomresolutie: 0.001A
Uitgangsspanning nauwkeurigheid: ± (0,5% + 1 cijfers)
Uitgangsstroomresolutie: 0.001A
Uitgangsspanning nauwkeurigheid: ± (0,5% + 1 cijfers)
Uitgang Huidige nauwkeurigheid: ± (0,5% + 2 cijfer)
Meer details:
Notitie:
U moet ervoor zorgen dat de ingangsspanning 1,1 keer hoger is dan de uitgangsspanning. Onder grote huidige omstandigheden let op warmte-eliminatie.
Packge inbegrepen:
Meer details:
| Item | 976.800 | 955.066 | 463.114 | 954.822 | 525.267 | 839.421 | 565.959 | DPS3012 | 401.910 |
| Product-ID | 993188 | 993033 | 1050062 | 1050061 | 1062475 | 1062474 | 1062473 | Deze | 1072236 |
| DIfference tussen DP, DPS en DPH |
1. DPS-series zijn bijgewerkte versie. Paneel is anders. In DPS-serie veranderen we de M1 / ↑ en M2 / ↓ in V / ↑ en A / ↓. U kunt deze toetsen indrukken om de spanning en stroom snel in te stellen. Wij voegen een nieuwe functie toe "stel standaard opstart open of sluit uitvoer" Anderen worden niet gewijzigd. 2. 565.959 en 954.822 kunnen de batterij direct opladen, geen diode nodig. Als u de batterij opladen, sluit u de polariteit van de batterij niet om, anders snijden de onderdelen van de batterij. Vind het verschil tussen DPS en DP Bekijk deze video https://www.youtube.com/watch?v=ptt931rrXo8 3, DP voeding en DPS voeding zijn allemaal buck (down-down) converter. Maar DPH3205 is een buck-boost (step-down en step-up) converter. 4, 839.421-C en 565.959-c zijn communicatieversie. U kunt de pc aansluiten en de bovenste computer gebruiken |
||||||||
| Communicatiefunctie | NEE | NEE | NEE | NEE | NEE | NEE | NEE | NEE | NEE |
| WOrking mode | Buck modus | Buck modus | Buck modus | Buck modus | Buck modus | Buck modus | Buck modus | Buck modus | Buck modus |
| Ingangsspanning | 4.5-23V | 6-35V | 6-55V | 6-55V | 6-40V | 6-40V | 6-55V | 6-40V | 6-60V |
| Uitgangsspanning | 0-20.0V | 0-32.0V | 0-50.00V | 0-50.00V | 0.00-32.00V | 0.00-32.00V | 0.00-50.00V | 0.00-32.00V | 0.00-50.00V |
| Uitgangsstroom | 0-2.00A | 0-3.10A | 0-2.000A | 0-5.000A | 0-3.000A | 0-5.000A | 0-5.000A | 0-12.00A | 0-15.00A |
| Uitgangsvermogen | 0-40W | 0-99W | 0-100W | 0-250W | 0-96W | 0-160W | 0-250W | 0-384W | 0-750W |
| Voltage resolutie | 0.1V | 0.1V | 0.01V | 0.01V | 0.01V | 0.01V | 0.01V | 0.01V | 0.01V |
| Huidige resolutie | 0.01A | 0.01A | 0.001A | 0.001A | 0.001A | 0.001A | 0.001A | 0.01A | 0.01A |
| Product grootte | 79*34*26mm | 79*34*26mm | 79*34*48 mm |
79*34*48 mm |
79*43*41 mm |
79*43*48 mm |
79*43*48 mm |
79 * 43 * 48mm (display) 93*71*41mm (Vermogen) |
79 * 43 * 48mm (display) 93*71*41mm (Vermogen) |
| scherm | LCD | LCD | Kleuren LCD | Kleuren LCD | Kleuren LCD | Kleuren LCD | Kleuren LCD | Kleuren LCD | Kleuren LCD |
| Ventilator | NEE (hoeft niet) | JA | JA | NEE (hoeft niet) | NEE (hoeft niet) | NEE (hoeft niet) | NEE (hoeft niet) | JA | JA |
| Laad de batterij op | NEE | NEE | NEE | Ja | Ja | Ja | Ja | Ja | JA |
| Functie | Voorgeprogrammeerde uitgangsspanning / stroom Verminder de opslag Opslaan opslag waarde Exacte opslagwaarde voor snelkoppelingen Pas de helderheid van de LCD aan Open of sluit de uitvoer 2 gegevensgroepen Voorgeprogrammeerde uitgangsspanning / stroom Verminder de opslag Opslaan opslag waarde Exacte opslagwaarde voor snelkoppelingen Pas de helderheid van de LCD aan Open of sluit de uitvoer 2 gegevensgroepen |
Voorgeprogrammeerde uitgangsspanning / stroom (op twee plaatsen door SET KEY) Voorgeprogrammeerde beveiligingswaarde 6 lopende status iconen Slot Gegevensinstelling en opslaan van de opgegeven gegevensgroep Opslaan opslag waarde Exacte snelkoppeling M1 of M2 of gespecificeerde gegevensgroep Pas de helderheid van de LCD aan Open of sluit de uitvoer 10 gegevensgroepen |
Voorgeprogrammeerde uitgangsspanning / stroom (op twee plaatsen, door V, een knop en SET KEY) Voorgeprogrammeerde beveiligingswaarde 6 lopende status iconen Slot Gegevensinstelling en opslaan van de opgegeven gegevensgroep Opslaan opslag waarde Exacte snelkoppeling M1 of M2 of gespecificeerde gegevensgroep Pas de helderheid van de LCD aan Open of sluit de uitvoer 10 gegevensgroepen Stel standaard opstart open of sluit uitvoer |
||||||
Notitie:
U moet ervoor zorgen dat de ingangsspanning 1,1 keer hoger is dan de uitgangsspanning. Onder grote huidige omstandigheden let op warmte-eliminatie.

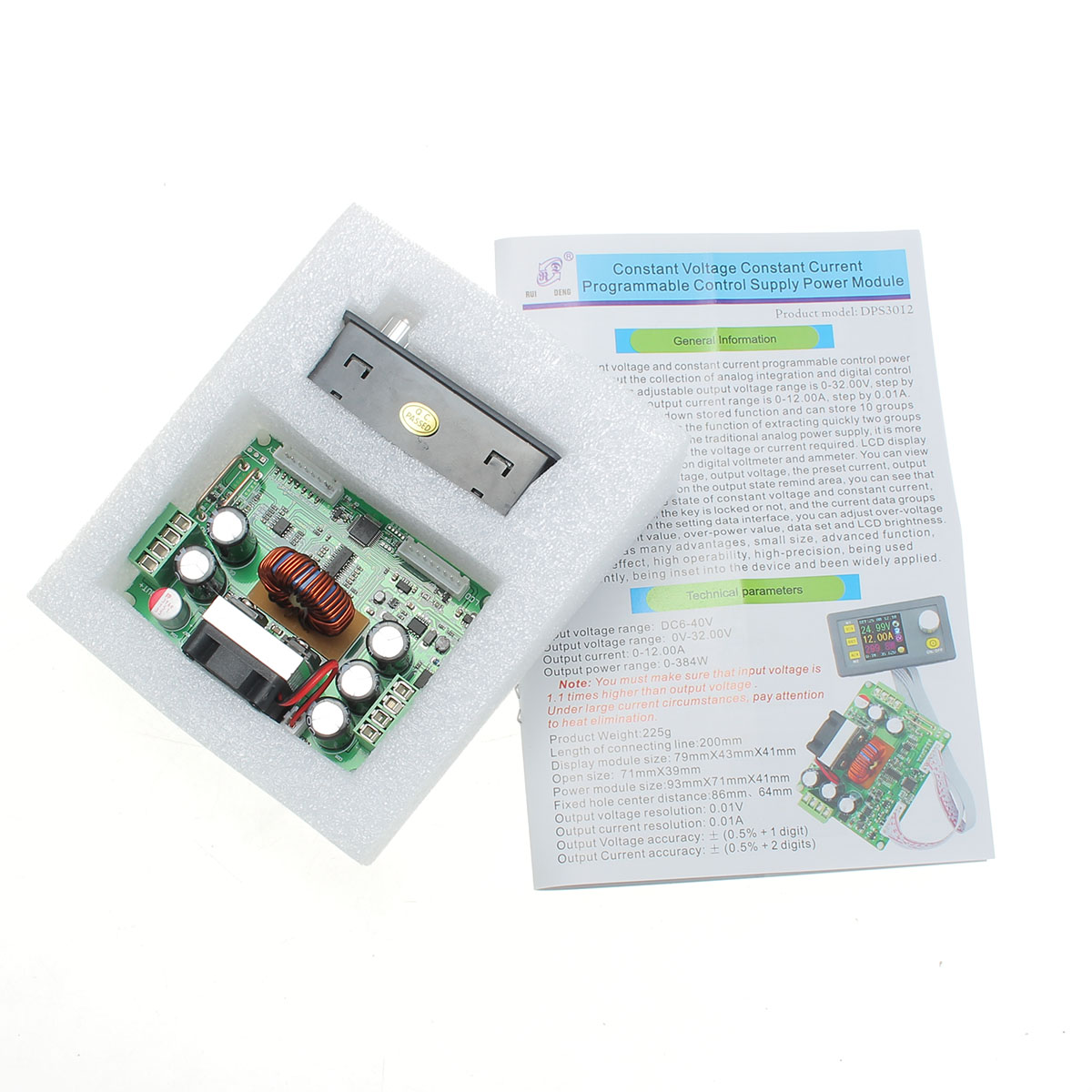

Packge inbegrepen:
1 x DPS3012 32V 12A Buck Verstelbare DC Constant Voltage Power Supply Module
,,,,,,
