WS2812 Datasheet: Klik om te openen
Hoe het wordt weergegeven: http://files.banggood.com/2017/09/3.gif
Voorzien zijn van:
Hoe het wordt weergegeven: http://files.banggood.com/2017/09/3.gif
Voorzien zijn van:

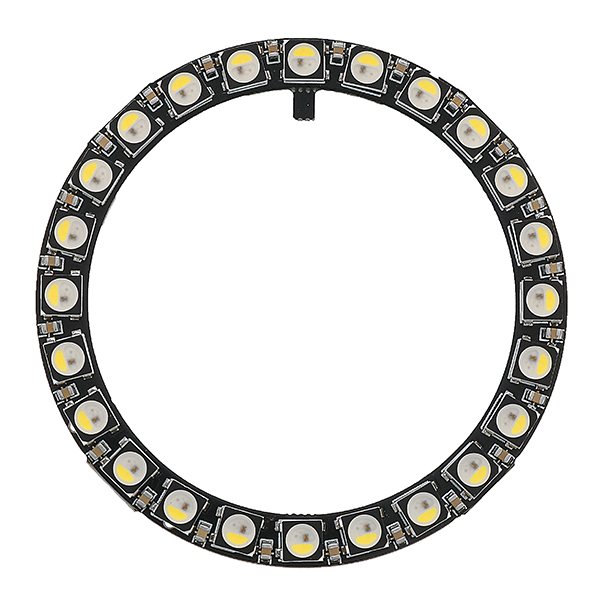

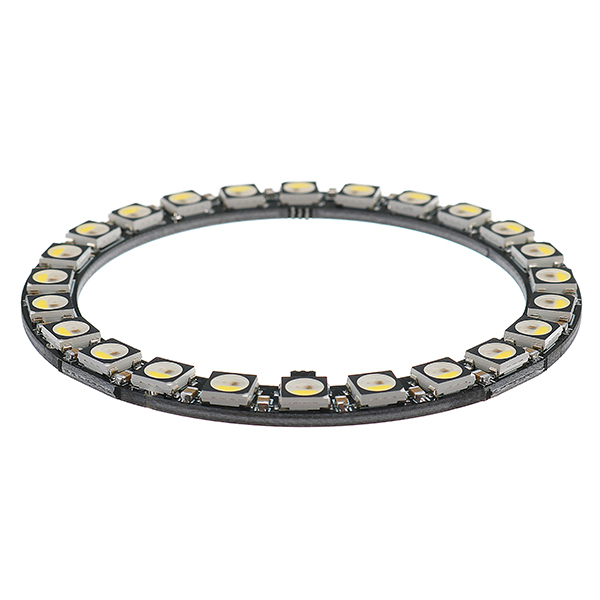

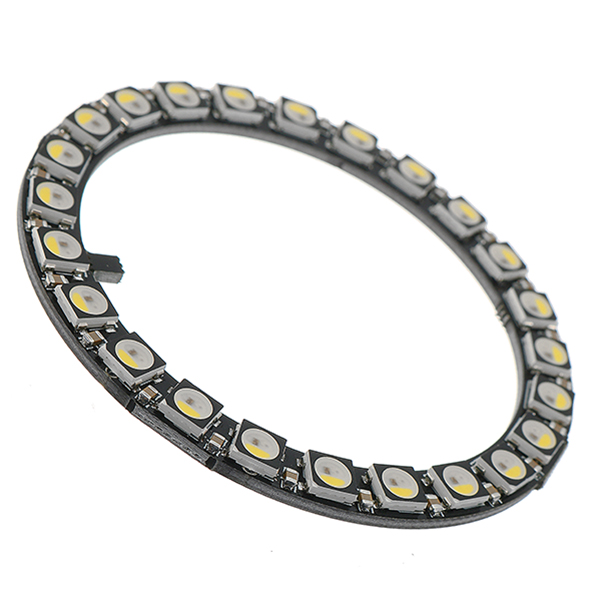

24x 5050 ultra heldere LED, wordt geleverd met een ingebouwde microcontroller in de LED

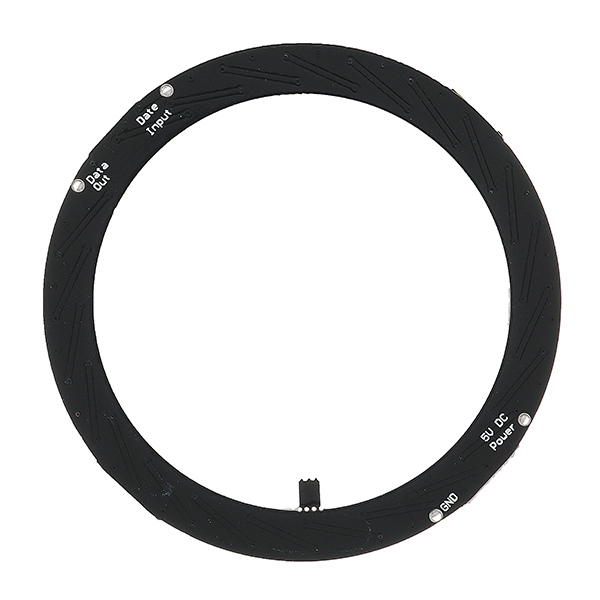

De ringen zijn 'chainable': verbind de uitgangspunt van de ene naar de ingangsspeld van een andere. Gebruik slechts één microcontroller pin om zoveel mogelijk te bedienen!
Elke LED is adresseerbaar, aangezien de driver chip in de LED staat.
Elk heeft ongeveer 18mA constante stroomstuur, zodat de kleur zeer consistent blijft, zelfs als de spanning varieert en geen externe stootweerstanden nodig hebben.
Gebruik 800 KHz protocol zodat specifieke timing nodig is.

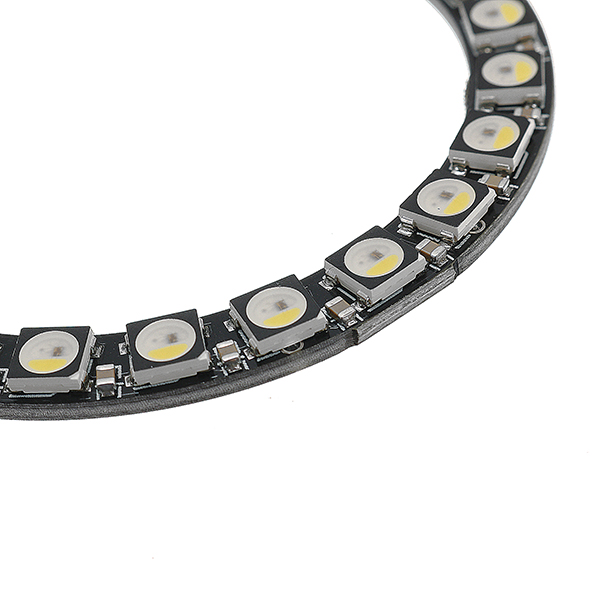

Dit bord is 'gesplitst', de ene helft is de RGB die je kent en waar je van houdt, de andere helft is een witte LED met een gele fosfor.
Gecontroleerd met 8-bits PWM per kanaal (8 x 4 kanalen = 32-bits kleur algemeen).
U kunt de helderheid en de kleur van elke R / G / B / W instellen met 8-bits PWM precisie (zo 32-bits kleur per pixel). De LED's worden gecontroleerd door shift registers en er zijn slechts 1 digitale uitgangspunt nodig om gegevens naar beneden te sturen. De PWM is ingebouwd in elke LED-chip, zodra u de kleur hebt ingesteld die u niet meer kunt praten met de ring en het zal doorgaan met PWM alle LED's voor u.
Specificatie:
Vermogen: 5V DC
PWM prijs: ongeveer 400Hz
Buitenste diameter: 65,5 mm / 2,58 "
Binnen diameter: 52,2 mm / 2,05 "
Dikte: 3,25 mm / 0,13 "
Gewicht: 6,6 gram
Kan verzenden met ofwel WS2812B of SK6812-gebaseerde LED's. Ze hebben dezelfde helderheid, kleur en protocol
Pakket bestaat uit:
1 x module
,
,
,
,
