Overzicht:
RS485 & CAN Shield is een industriële communicatiemodule voor Raspberry Pi, er zijn aan boord 2 * RS485 Bus en 1 * CAN Bus communicatie-interface via SPI-interface.
CAN-bus en RS485-bus gevoed door gescheiden isolatie-voedingsmodule, signaal tussen de transceiver en de controller is geïsoleerd, ESD-bescherming voor de communicatiepoort, zorgt ervoor dat uw frambozen Pi kan worden gebruikt in een strikt industriële scène.
Kenmerken:

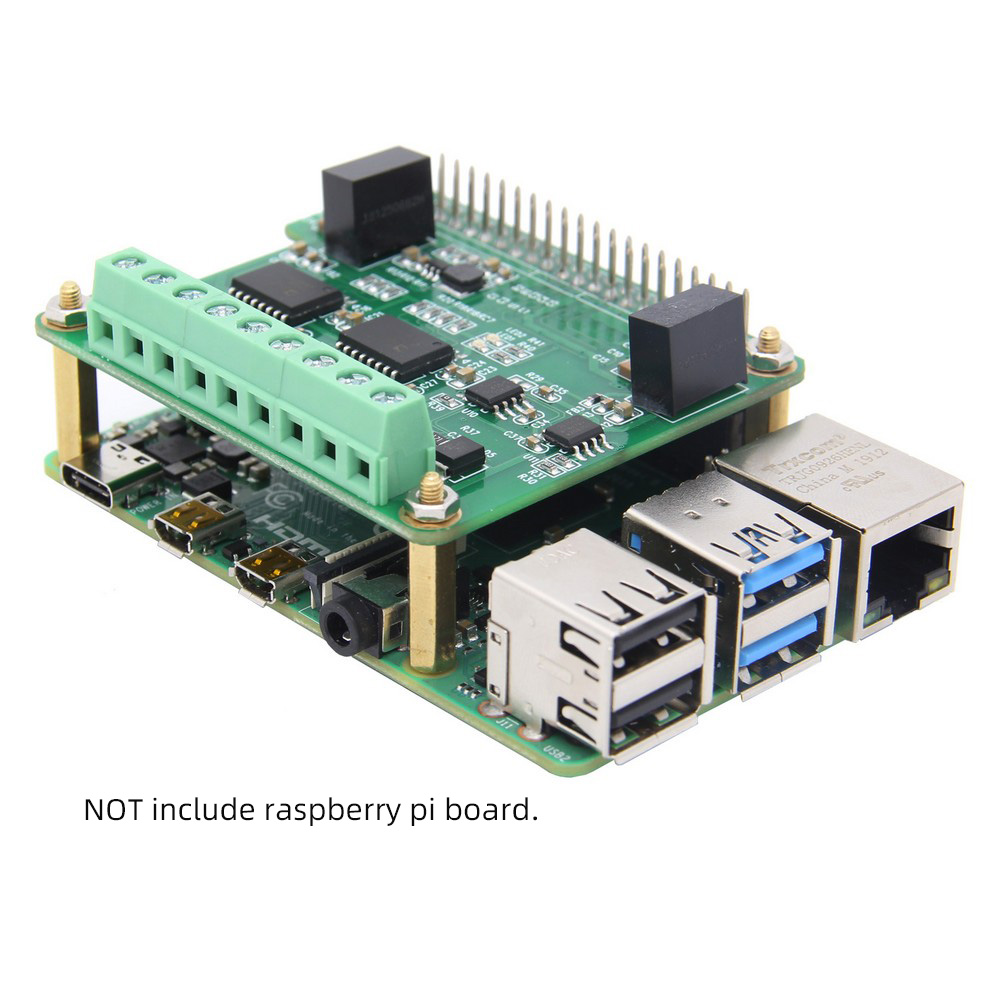

Compatibel met Raspberry Pi 4 Model B / 3B + / 3B / 2B / Zero / Zero W.
Slechts een kleine hoeveelheid van GPIO wordt gebruikt en de restpennen laten toe te werken voor andere uitbreidingsfuncties. verwijzen wij u naar RS485 CAN Shield # GPIO MAP
Voeding en signaalisolatie, ingebouwde piekspanning en ESD-bescherming.
CAN-functie, onboard CAN-controller MCP2515 via SPI-interface, onboard high speed CAN-transceiver, onboard digitale isolatie ADUM1201BRZ, communicatiesnelheden 20Kbps-1Mpbs kunnen willekeurig worden geprogrammeerd.
RS485-functie, bestuurd via UART, half-duplex communicatie, ondersteunt automatische TX / RX-besturing zonder programmeren, onboard SPI naar RS485 SC16IS1752. Elektrische gegevensisolatie ADM2483.
Aan boord van individuele 120 Ohm terminal weerstand, impedantie matching en garanderen het vermogen om te rijden.

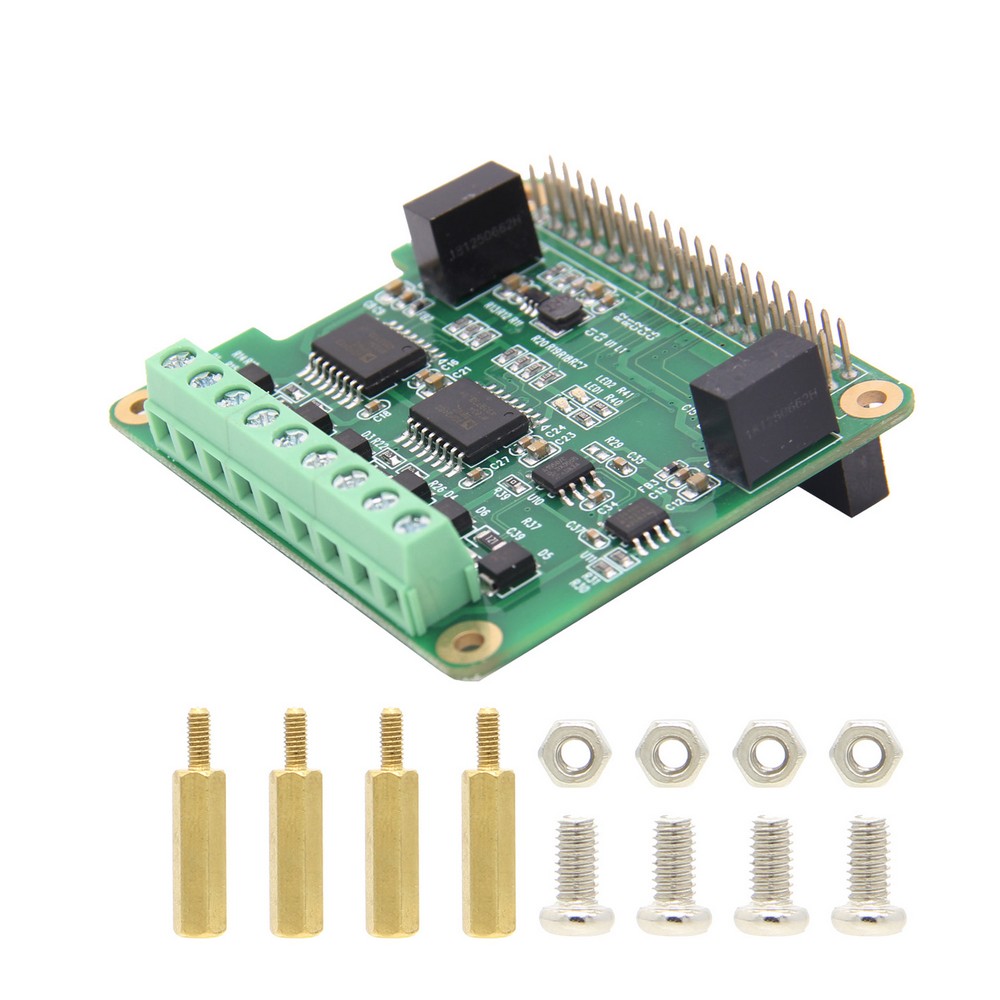

Paklijst:
1 x schild
4 x F / M Spacer 2.5 * 16 + 6
4 x schroef 2.5 * 6
