Als je meer wilt weten over Rumba32-besturingskaart , please click ID:1653473
Over TMC2100V1.3 mute driver:
Zoals weergegeven in de afbeelding: als u de modus van de 2100-module moet aanpassen, moet u de soldeerbout gebruiken, volgens de tabel in de bijbehorende pin en het aangrenzende pad kan worden aangesloten.
1. Drive huidige algoritme: i = Vref * 1.9 / 2.5, de standaard Vref is ongeveer 0,65v, dus de standaardstroom is 0,5A en de maximale stroom is 1A!

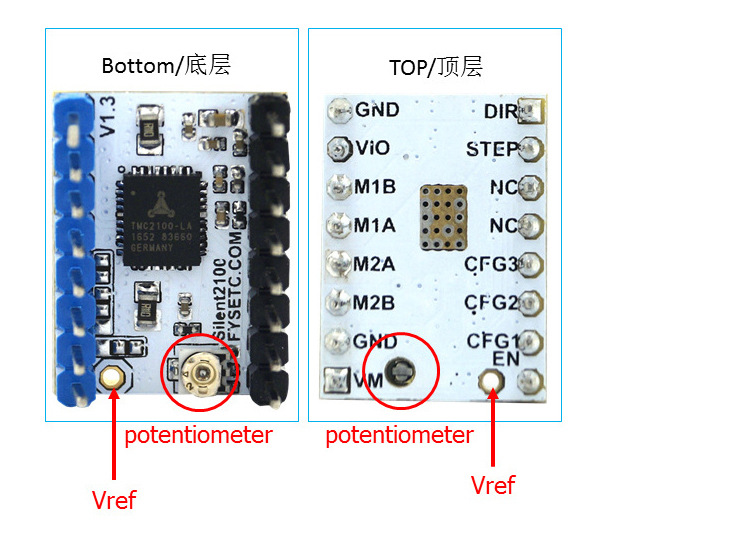

2. Vref meet de spanning op Gnd en het midden van de potentiometer.
3. Zorg ervoor dat u de motor niet aansluit bij het meten van de spanning, anders kunt u de drive gemakkelijk verbranden.
4. Bij het meten van de spanning moet u de stroom aansluiten en niet alleen de USB-voeding aansluiten.

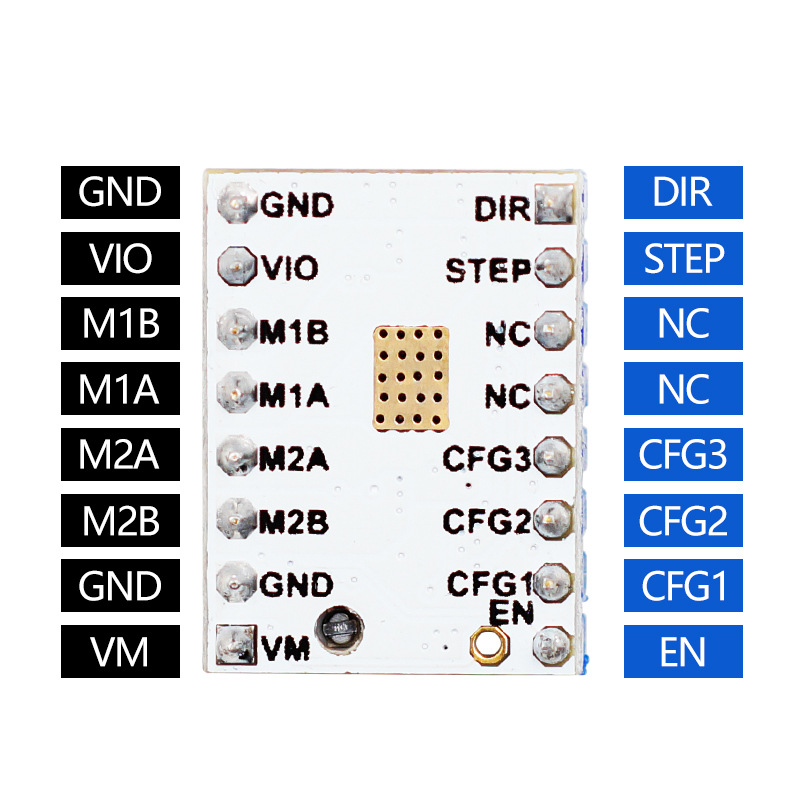

Let op de richting, steek deze niet naar achteren!
Methos gebruiken:
1. Verwijder bij gebruik op Ramps1.4 of MKS Gen de 3 jumperkapjes onder de socket
2. Besteed aandacht aan richting
3.Het koellichaam is rechtstreeks op de printplaat bevestigd
4. De richting van de motor is precies het tegenovergestelde van A4988 en DRV8825. Als u 4988 direct wilt vervangen, pas dan de firmware aan of pas de motorbedrading aan.
Specificatie voor Rumba32-besturingskaart:
Ingangsspanning: 12-24V
Step driver: 6 (SPI socket type stepstick ondersteund)
MOSFET-uitgang: 6
Maximale bedstroom: 20A
Maximale verwarmingsstroom: 5A
Aantal thermistoraansluitingen: 5
Eindschakelaar: 6
Firmware: Marlin bufix-2.0
Over TMC2100V1.3 mute driver:
Zoals weergegeven in de afbeelding: als u de modus van de 2100-module moet aanpassen, moet u de soldeerbout gebruiken, volgens de tabel in de bijbehorende pin en het aangrenzende pad kan worden aangesloten.
1. Drive huidige algoritme: i = Vref * 1.9 / 2.5, de standaard Vref is ongeveer 0,65v, dus de standaardstroom is 0,5A en de maximale stroom is 1A!
2. Vref meet de spanning op Gnd en het midden van de potentiometer.
3. Zorg ervoor dat u de motor niet aansluit bij het meten van de spanning, anders kunt u de drive gemakkelijk verbranden.
4. Bij het meten van de spanning moet u de stroom aansluiten en niet alleen de USB-voeding aansluiten.
Let op de richting, steek deze niet naar achteren!
Methos gebruiken:
1. Verwijder bij gebruik op Ramps1.4 of MKS Gen de 3 jumperkapjes onder de socket
2. Besteed aandacht aan richting
3.Het koellichaam is rechtstreeks op de printplaat bevestigd
4. De richting van de motor is precies het tegenovergestelde van A4988 en DRV8825. Als u 4988 direct wilt vervangen, pas dan de firmware aan of pas de motorbedrading aan.
Pakket inbegrepen:
1 x Rumba32-besturingskaart
1 x USB-gegevenskabel
6 x TMC2100
6 x Fin
1 x schroevendraaier
