Artikeloverzicht:
Artikeloverzicht:

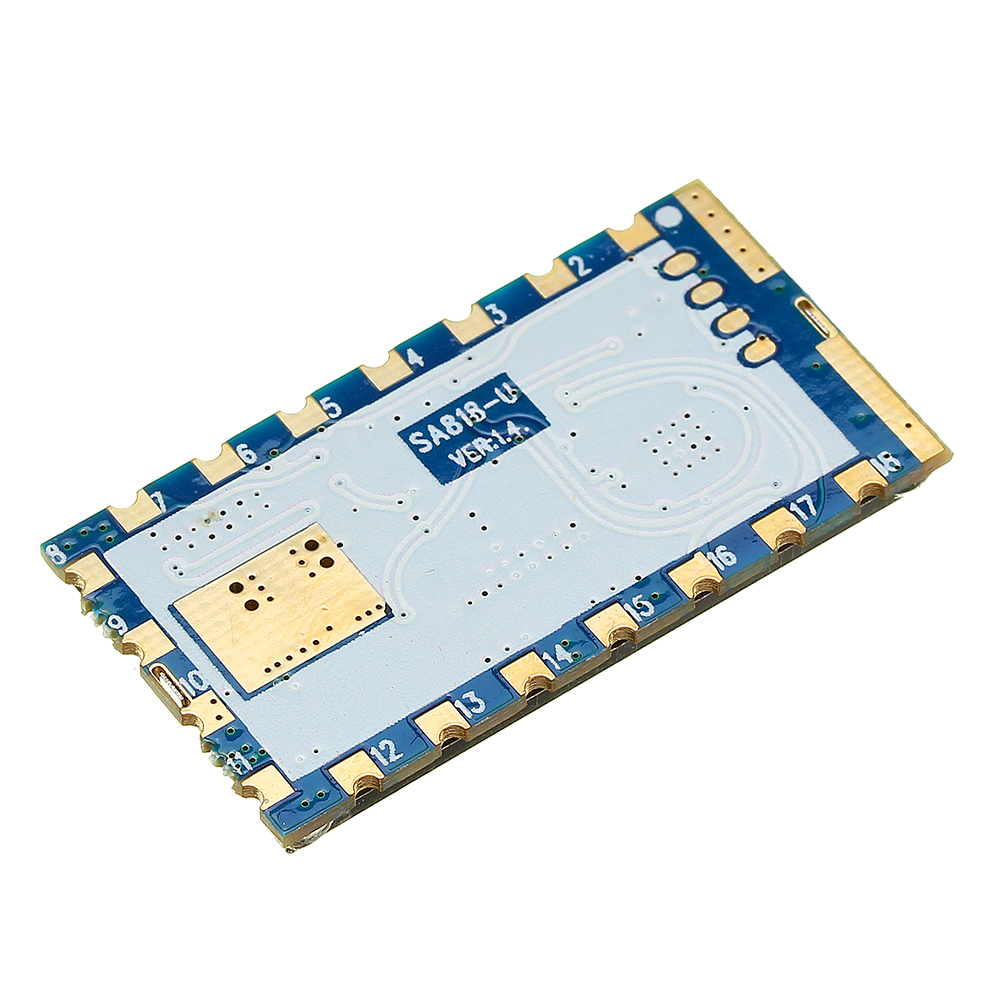

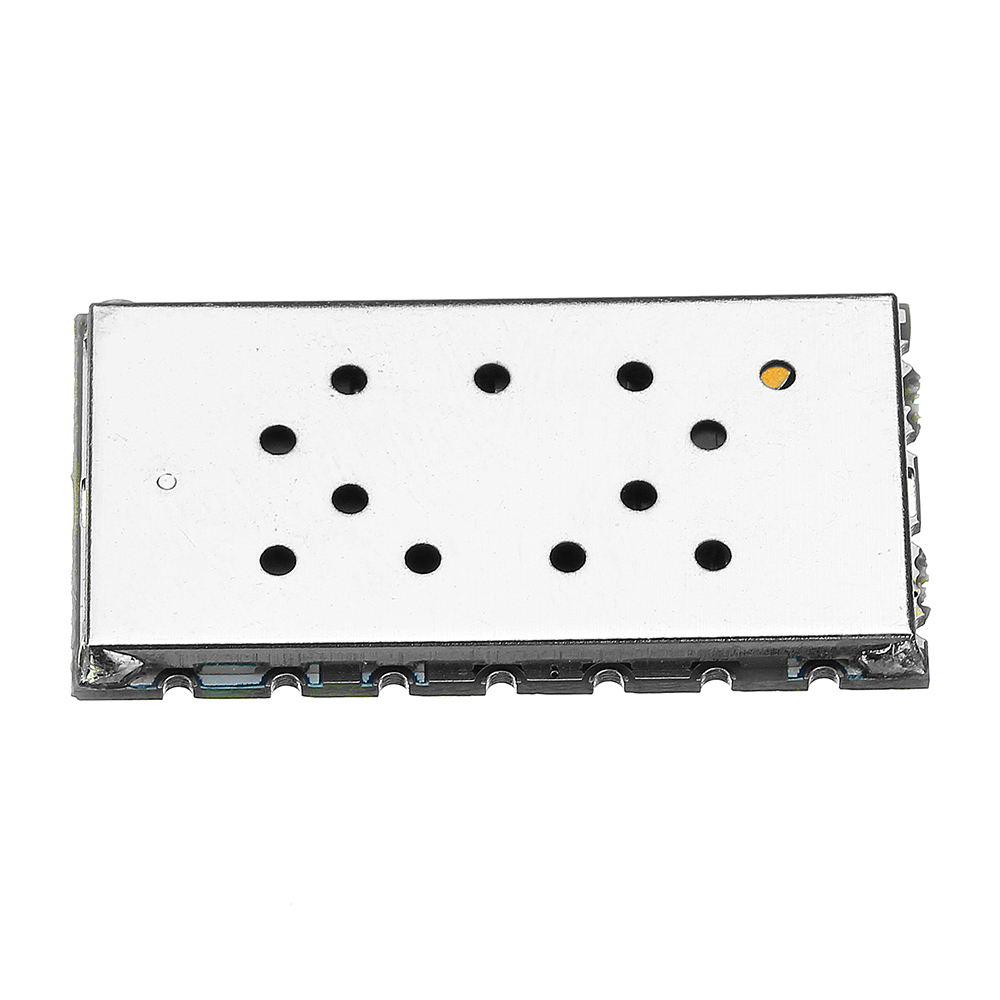

SA818 is een kosteneffectieve geïntegreerde professionele walkie-talkiemodule met ingebouwde snelle microcontroller, krachtige RF-transceiver-chip en RF-vermogensversterker, en biedt standaard TTL-seriële poort om te communiceren met de module, die snel en eenvoudig kan worden ingesteld de relevante parameters van de module en Transceiver-functie voor besturing. Gebruikers hoeven alleen een audioversterker, microfoon en luidspreker op deze module aan te sluiten om als een kleine walkie-talkie te werken. De vereenvoudigde interface en ultrakleine afmeting maken deze module breed beschikbaar en kunnen eenvoudig en snel worden ingebed in verschillende handheld-apparaten om de algehele prestaties van de terminalproducten te verbeteren.
Kenmerken:
● UHF-band 400 ~ 480 MHZ
● FCC, CE, IC-certificering
● FCC, CE, IC-certificering
● Zendfrequentieonafhankelijk verzenden
● Bandbreedte 12,5 KHz
● Uitgangsvermogen tot 1W
● Open afstand is 4-5 km
● Hoge ontvangstgevoeligheid: -124 dBm
● Sterk geïntegreerd klein volume
● CTCSS analoge sub-audiocode met 38 niveaus
● 166-fase positieve fase, omgekeerde fase CDCSS digitale sub-audio
● 8 niveaus van squelch
● Verstelbaar volume met 8 niveaus
● Hoog en laag vermogen opties (500mW-1W)
● Grote bedrijfsspanning 3,3 - 5,5 V
● Ingebouwde EEPROM, data power-down opslaan
● 1ppm TCXO-kristaloscillator, stabiele prestaties
Technische parameters:
| parameter | Test voorwaarden | Minimum | typisch | maximum | eenheid |
| Bedrijfsspanningsbereik | 3.3 | 4.2 | 5.5 | V | |
| werktemperatuurbereik | -30 | 25 | 70 | ℃ | |
| Huidige consumptie | |||||
| Slaapstroom | ≤1 | uA | |||
| Stroom ontvangen | 60 | mA | |||
| Emissiestroom (hoog vermogen) | 650 | 750 | mA | ||
| Emissiestroom (laag vermogen) | 450 | 550 | mA | ||
| RF-parameters verzenden | |||||
| Bedrijfsfrequentiebereik | UHF | 400 | 480 | MHZ | |
| Bedrijfsfrequentiebereik | VHF | 134 | 174 | MHZ | |
| Zendvermogen (hoog vermogen) | @ VCC = 4.0V | 28 | 29.5 | 31 | dBm |
| Zendvermogen (laag vermogen) | 25 | 26.5 | 27 | dBm | |
| Modulatie gevoeligheid | @ 1,5 Khz / 2,5 KHZ offset | 10 | mV | ||
| Vervorming van audiomodulatie | @ 1,5 Khz / 2,5 KHz offse | 2 | 5 | % | |
| Signaal - ruis verhouding | @ 1,5 Khz / 2,5 KHz offse | 38 | 40 | 45 | dB |
| Aangrenzende kanaalkracht | @ 12.5K offset | -60dBc | dBm | ||
| CTCSS-modulatie frequentieverschuiving | 0.35 | 0.5 | 0.75 | KHZ | |
| Radiofrequentieparameters ontvangen | |||||
| Gevoeligheid ontvangen | 13dB signaalverhouding uitgangssignaal | -124 | dBm | ||
| Ontvang signaal-ruisverhouding | @ 1.5KHz frequentie-offset | 45 | 50 | dB | |
| Audio-uitgangsamplitude | 700 | mV | |||
| Audio-uitgangsimpedantie | 200 | Ohm | |||

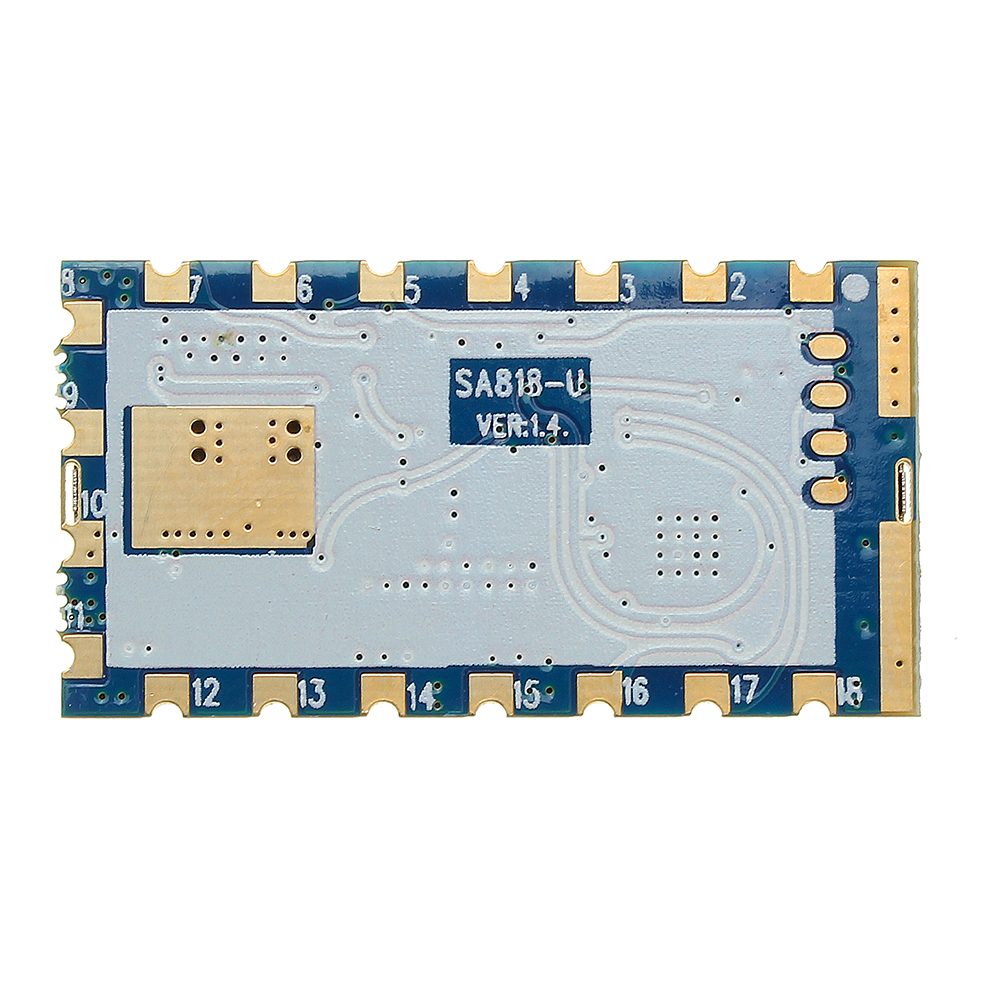

Pin:
| Aantal | Pin-definitie |
| 1 | Audio AAN |
| 2 | NC |
| 3 | AF_OUT |
| 4 | NC |
| 5 | PTT |
| 6 | PD |
| 7 | H / L |
| 8 | VBAT |
| 9 | GND |
| 10 | GND |
| 11 | NC |
| 12 | MIER |
| 13,14,15 | NC |
| 16 | RXD |
| 17 | TXD |
| 18 | MICROFOON INGANG |
Toepassing:
- Kleine walkietalkie
- Negeer het intercomsysteem
- Gebouw gemeenschap beveiligingssysteem
- Outdoor sportproducten
Pakket inbegrepen:
1 x UHF draadloze transceivermodule
