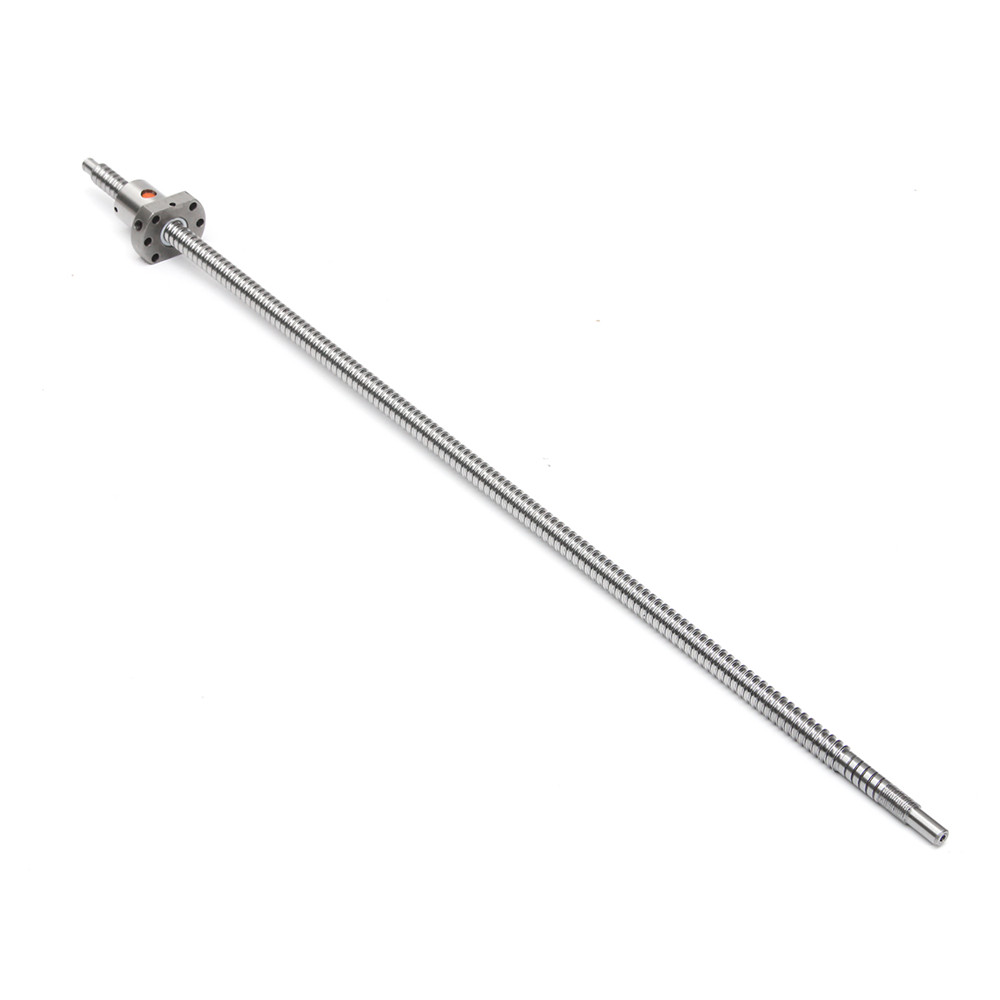

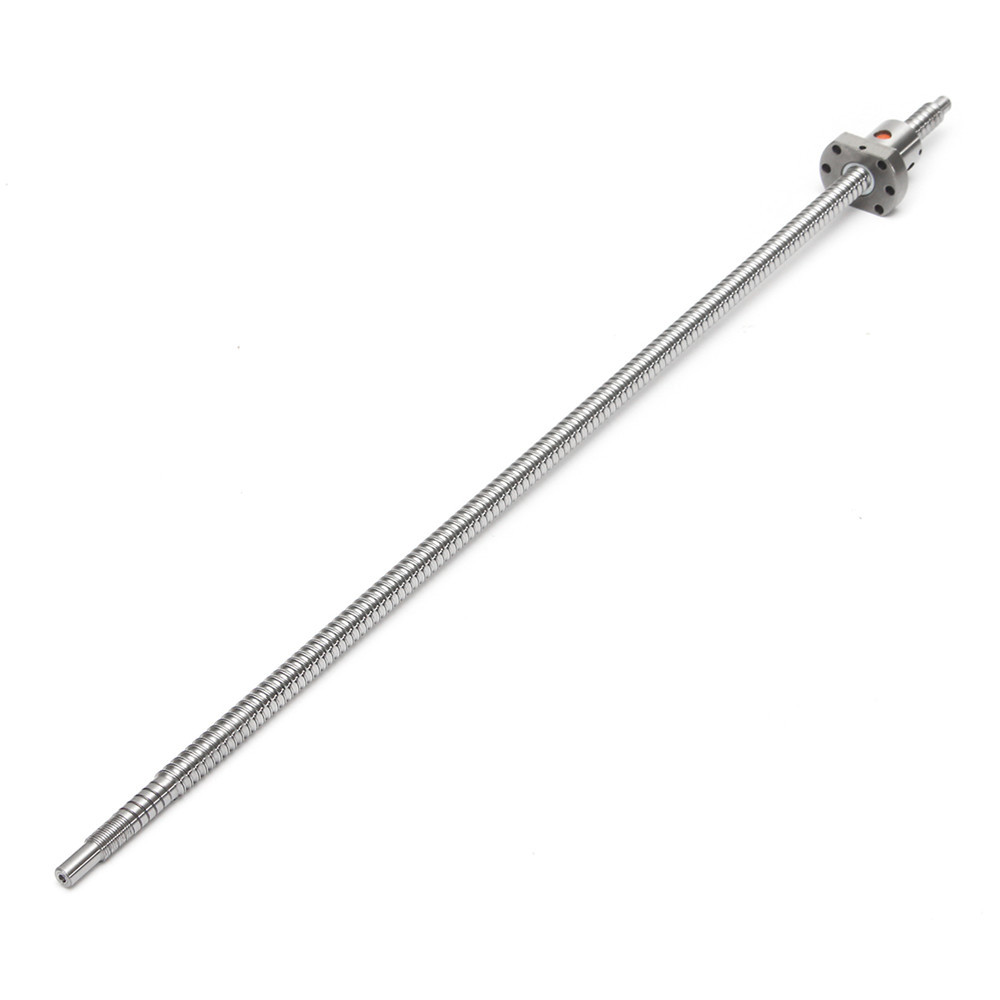

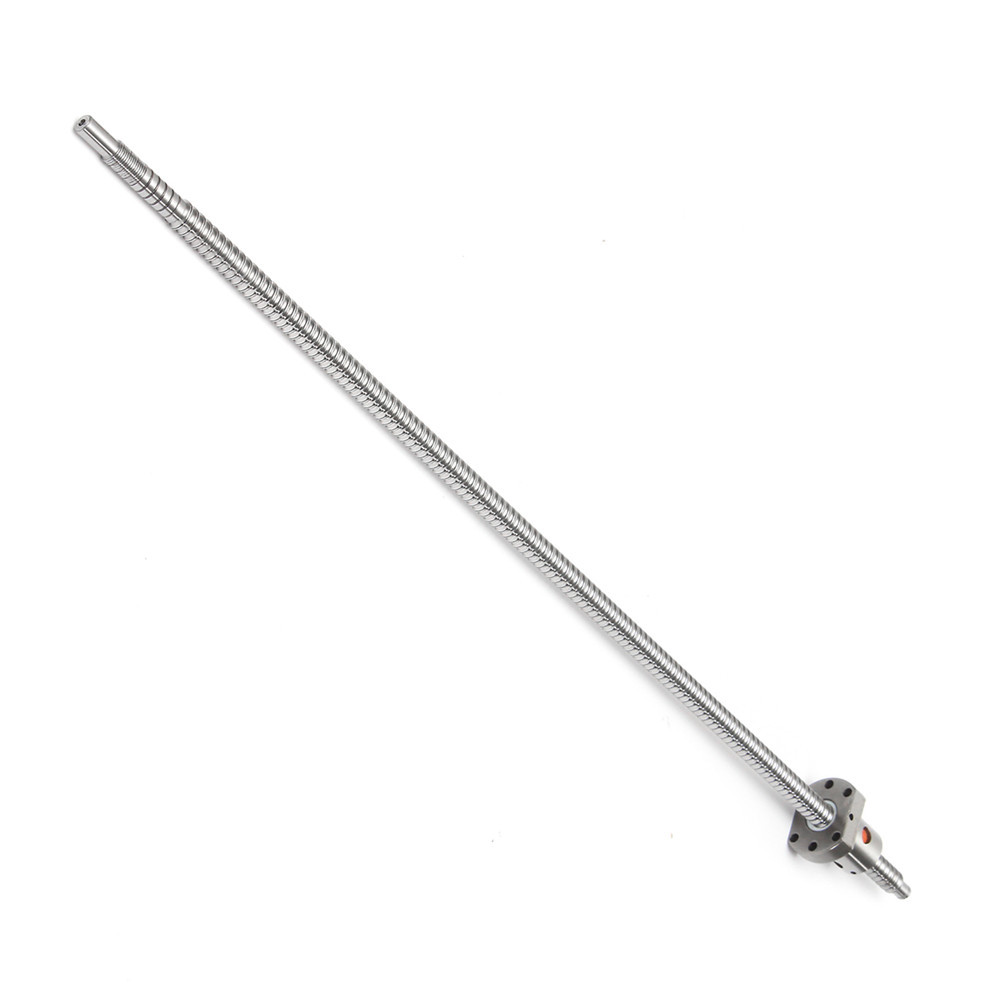

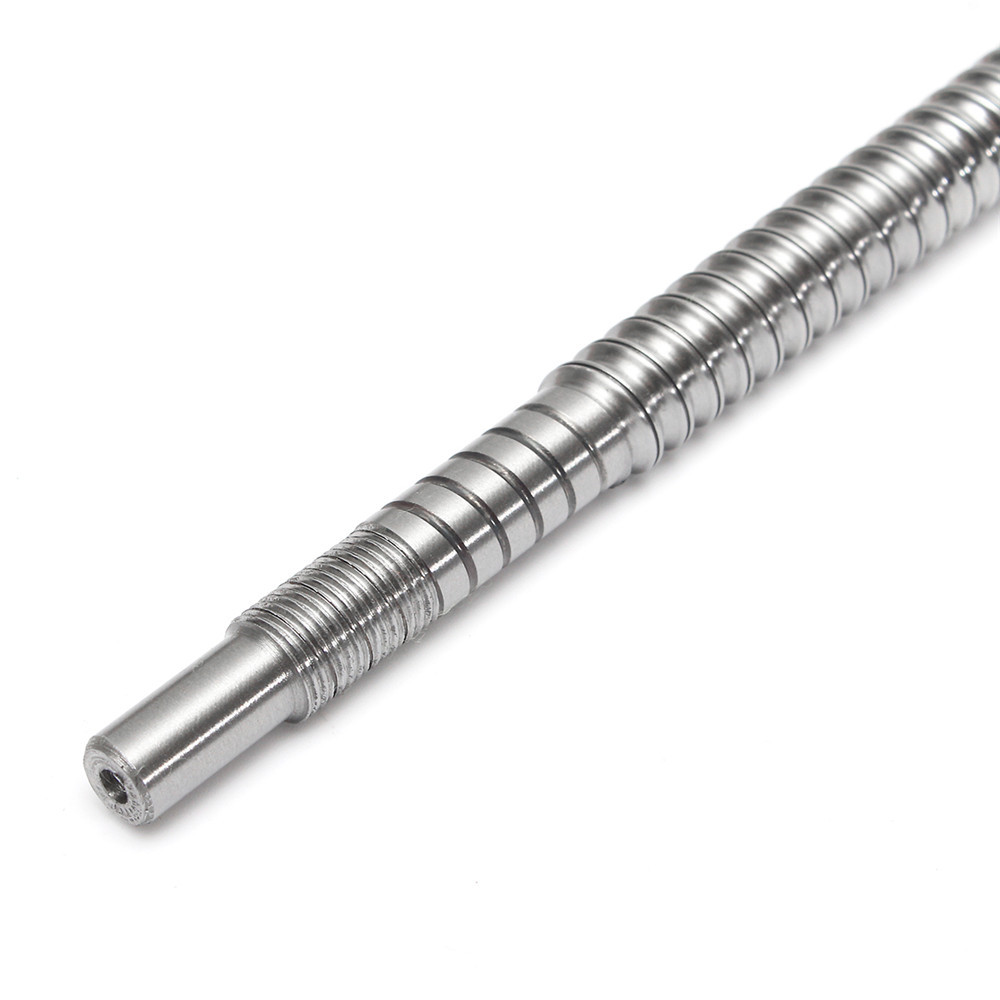

sfu1204 600 mm kogelomloopspindel ballscrew met bk/bf10 asondersteuning cnc-onderdelen

Model: SFU1204

Materiaal: roestvrij staal

Moerdiameter: 10 mm

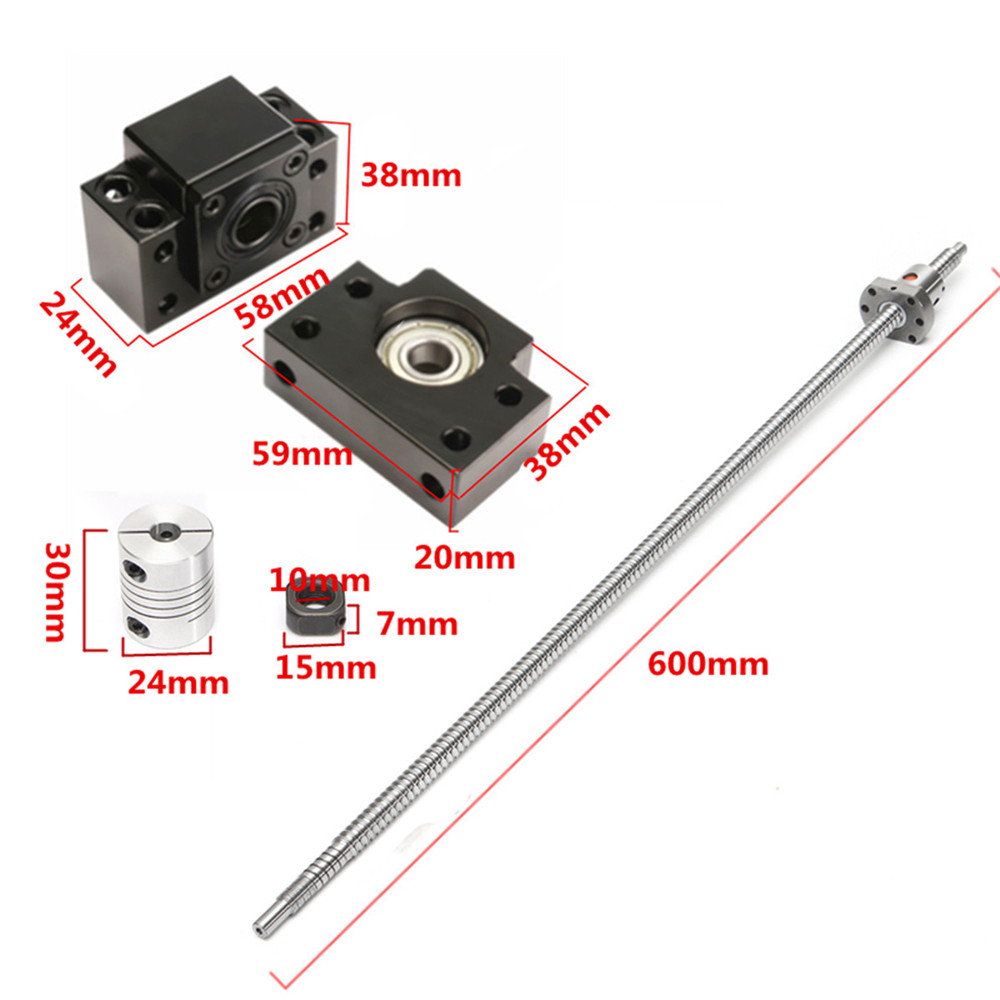

Lengte balschroef: 600 mm

Grootte van koppeling: 24 * 30 mm

Diameter koppelingsgat: 6.35 * 8 mm

Hoge transmissie-efficiëntie, hoge positioneringsnauwkeurigheid en herhaalbaarheid van de positioneringsnauwkeurigheid, lange levensduur, hoge stijfheid, omkeerbaarheid van de aandrijfomkeerbaarheid.

Gesmolten met glanzend oppervlak passend met hoge precisie. Beter bestand tegen slijtage, waardoor de levensduur van de levensduur van de balschroef aanzienlijk werd verlengd.

Installatie methode:

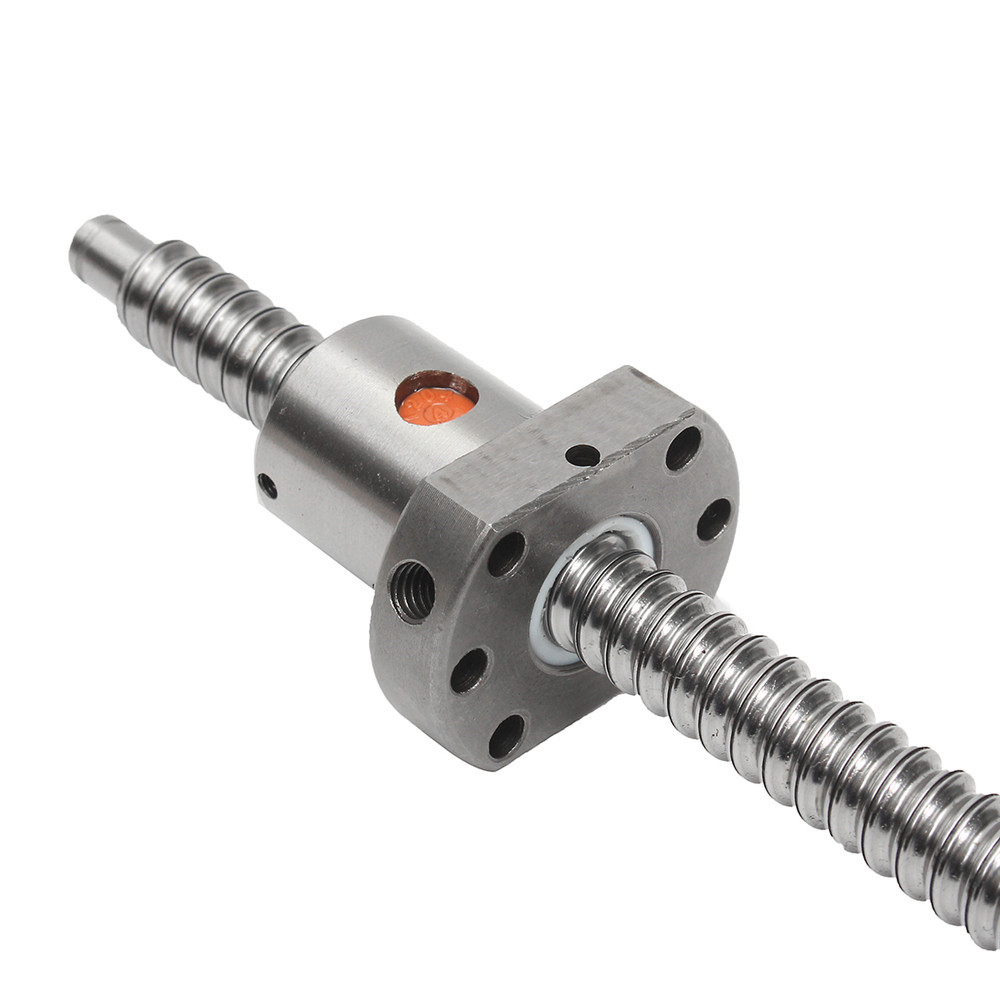

1. De balschroefmoer wordt na de tijdelijke vergrendeling in de balschroef gestoken. Plaats de moer in het midden van de kogelas.

2. De drukring en de vaste zijde van de steun BK12 worden tijdelijk in één zijde van de kogelbout bevestigd en draai vast.

3. BF12 steunzitting kan in de andere zijde van de kogelschroef en de enkele rij lagers in de vaste worden gestoken.

4. Ten slotte wordt de steilere Cooper in de kogelschroef gestoken en aan de buitenkant van het BF12-lager bevestigd.

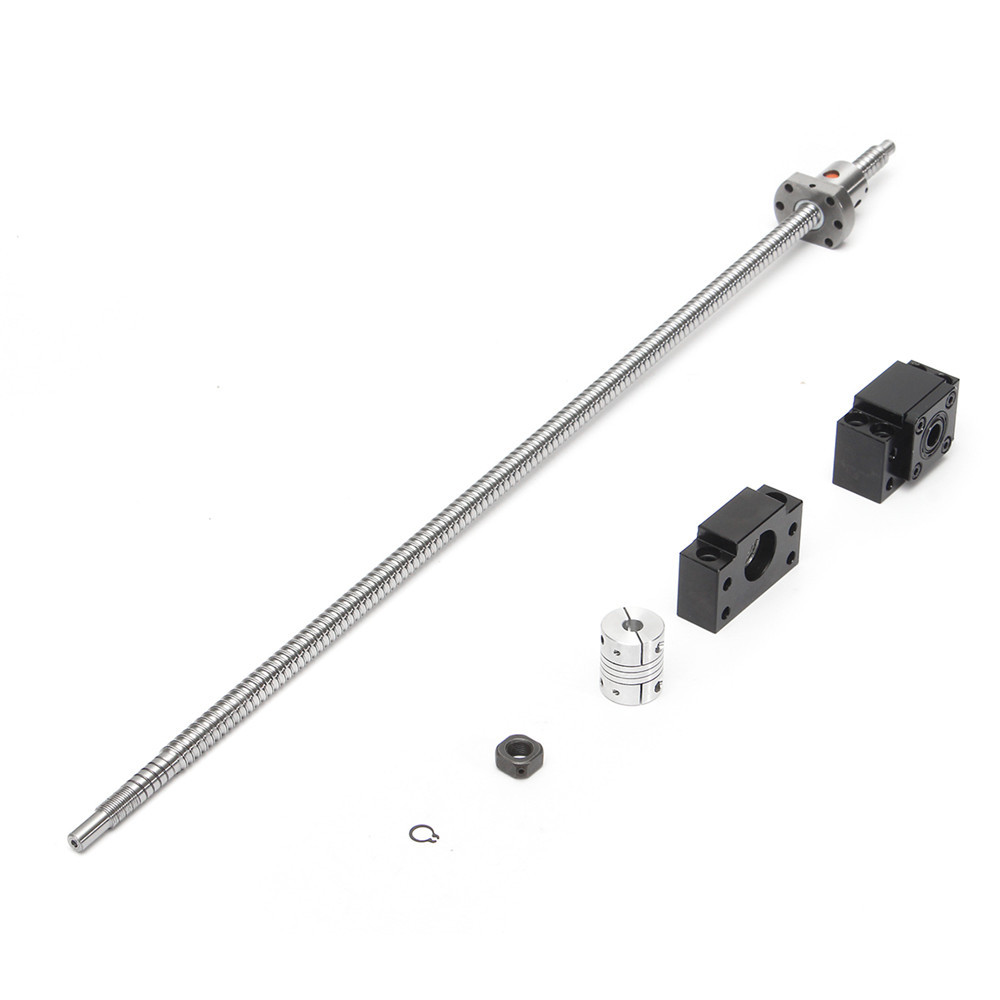

1 x SFU1204-L600mm balschroef

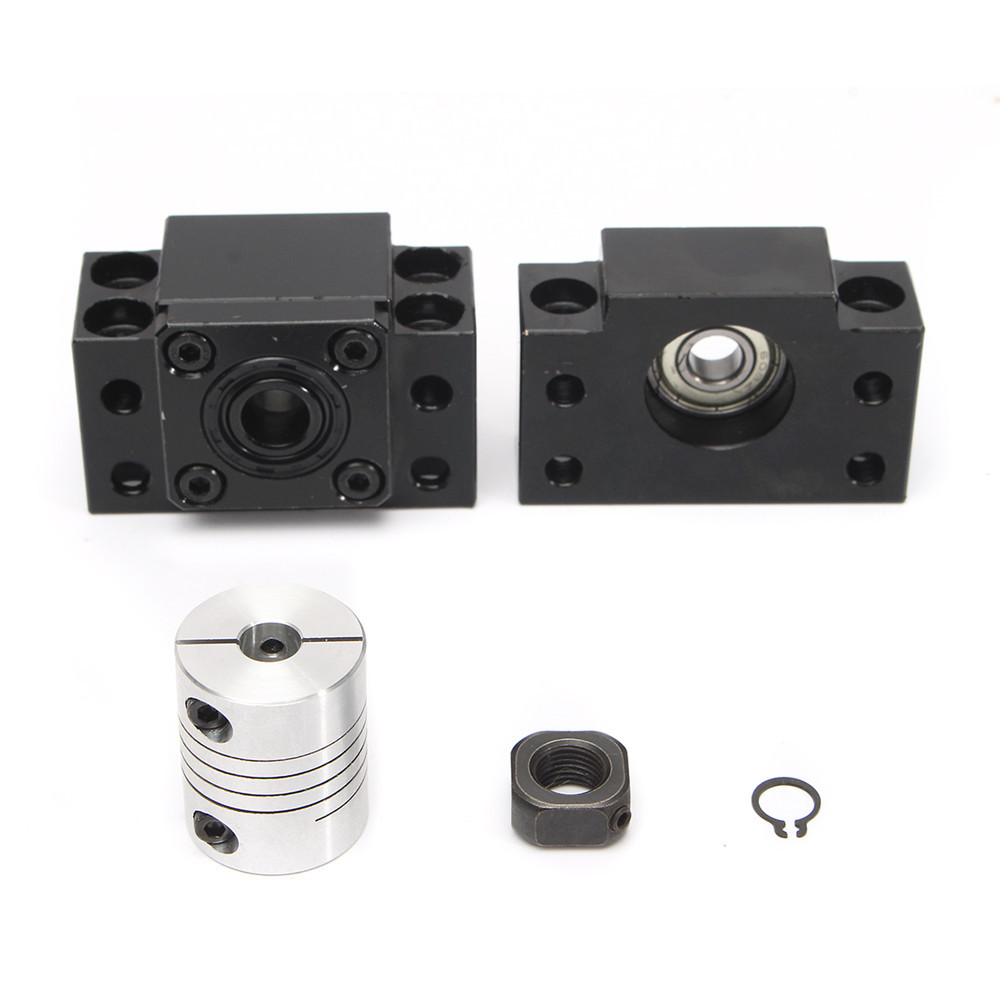

2 x BK / BF10-ondersteuning

1 x 6,35 x 8 mm koppeling

1 x borgmoeren

1 x borgring
