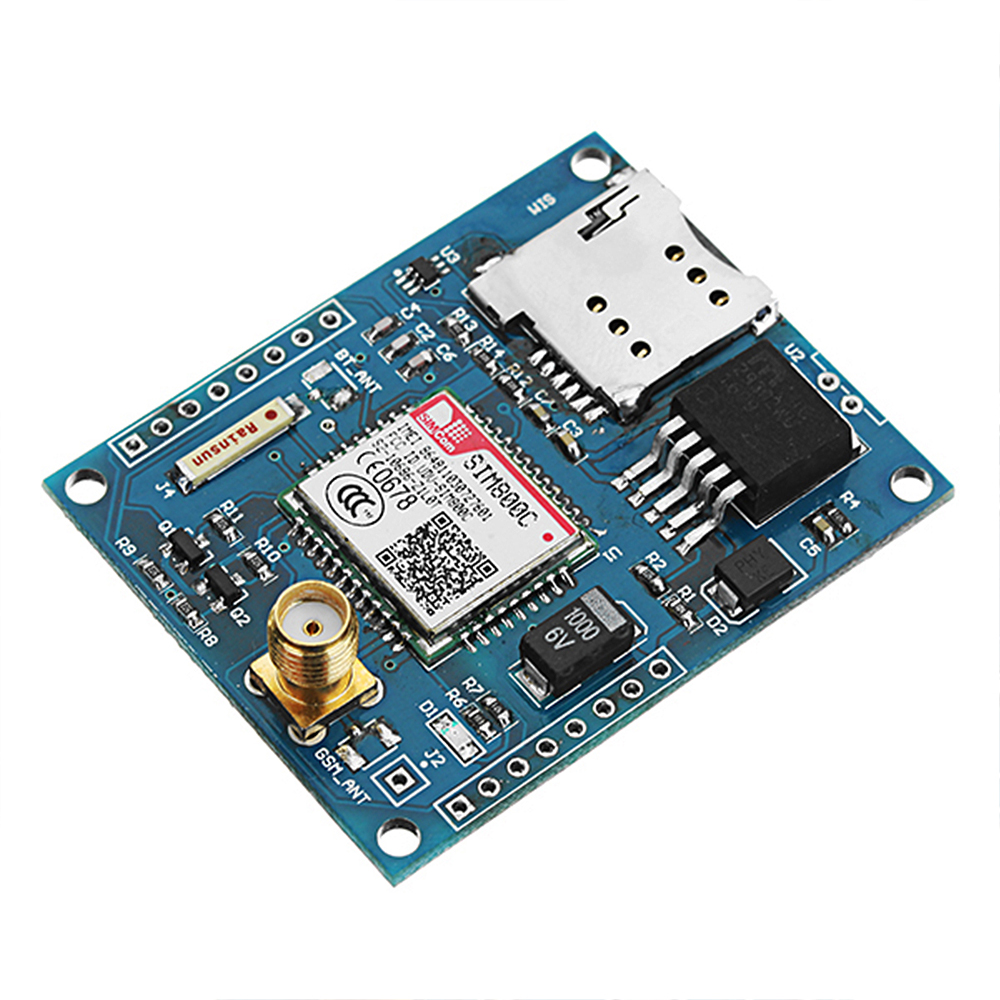

Overzicht:
SIM800C is een quad-band GSM/GPRS-module, de prestaties zeer stabiel, met een klein uiterlijk en hoge kostenprestaties, om tegemoet te komen aan de verschillende behoeften van klanten. De operationele frequentie van SIM800C is GSM/GPRS 850/900/1800 / 1900MHz, kan wereldwijd worden gebruikt, u kunt een laag stroomverbruik van spraak, SMS en datatransmissie bereiken, kan worden toegepast op verschillende ontwerpvereisten voor een compact product.
Kenmerken:
1. Ingangsspanningsbereik 5V-18V DC;
2. Zelfrijdende SIM-kaartsleuf ontwerp, ondersteuning 2G / 3G / 4G-kaart of kleine kaart;
3. Module zal automatisch met het netwerk worden verbonden nadat u het hebt ingeschakeld;
4. Compatibel met een verscheidenheid van single-chip seriële poort;
5. Gereserveerde headset- en microfooninterface;
6. Ondersteuning TTS DTMF-functie;
7. Bluetooth 3.0-protocol, verbeterde Bluetooth-antenne, ondersteuning voor seriële poort SPP en audiodiensten;
8. Gereserveerde lithiumbatterij-aangedreven BAT-interface, u kunt een 3.7V lithiumbatterij of 18650 lithiumbatterij gebruiken;

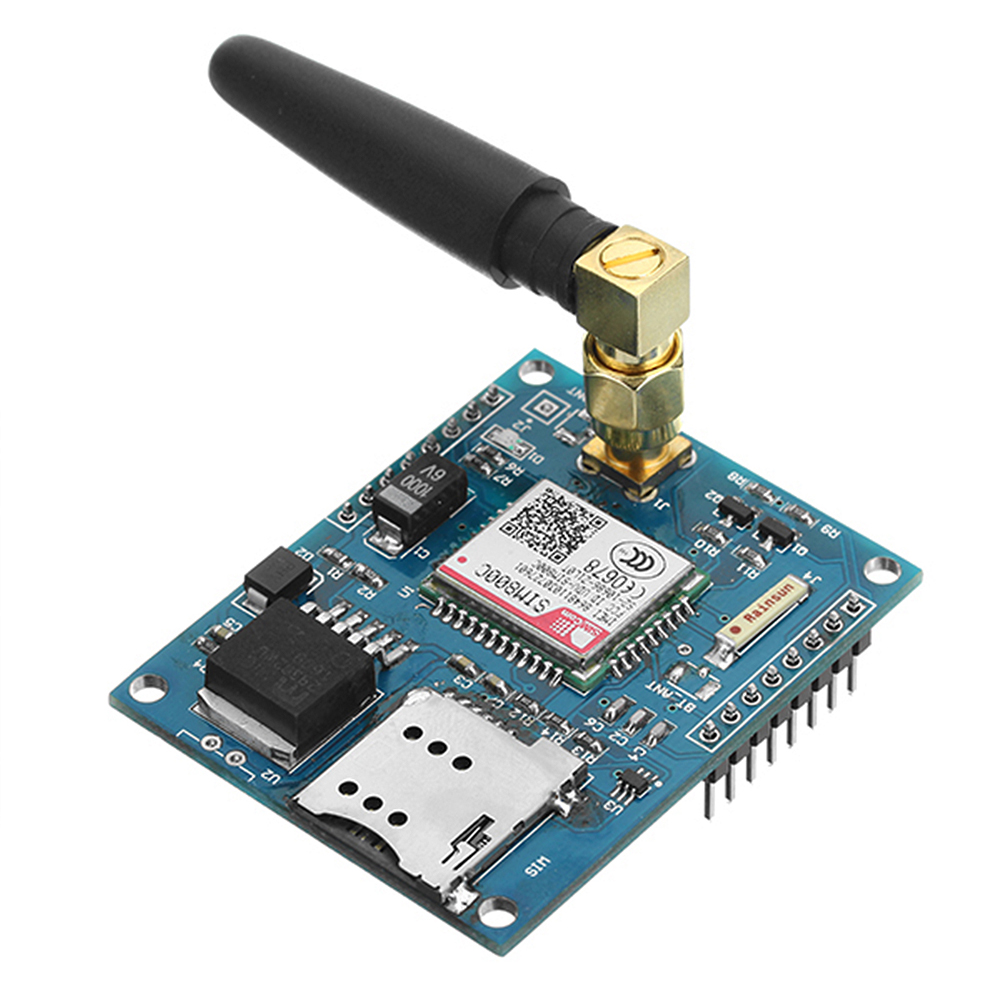

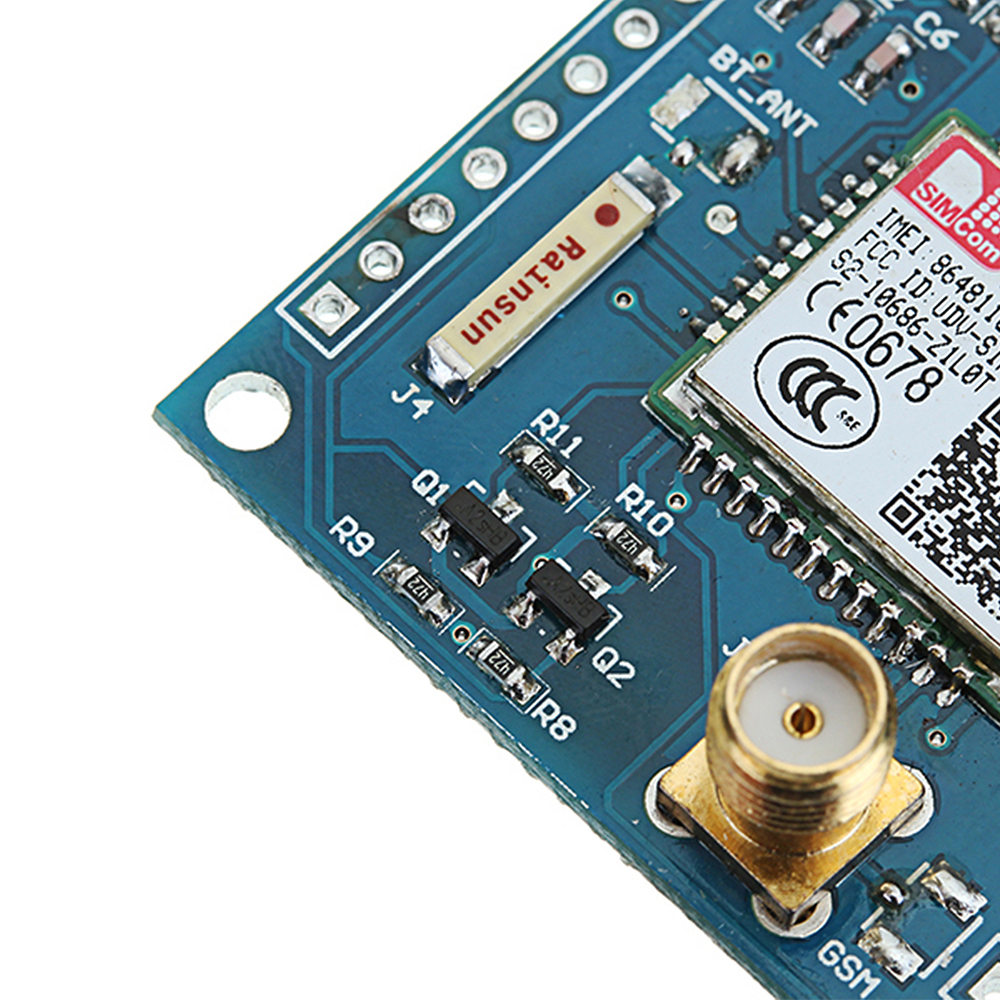

9. Gereserveerde IPEX-interface, SMA-interface, veerantenne-interface, kan bij verschillende gelegenheden worden gebruikt;
10. Met werkindicator: de LED knippert 1 keer per seconde als er geen netwerk, geen simkaart of simkaart is geplaatst en knippert 1 keer per 3 seconden onder normale omstandigheden.
11. Bordformaat: 40,9 * 51,3 mm

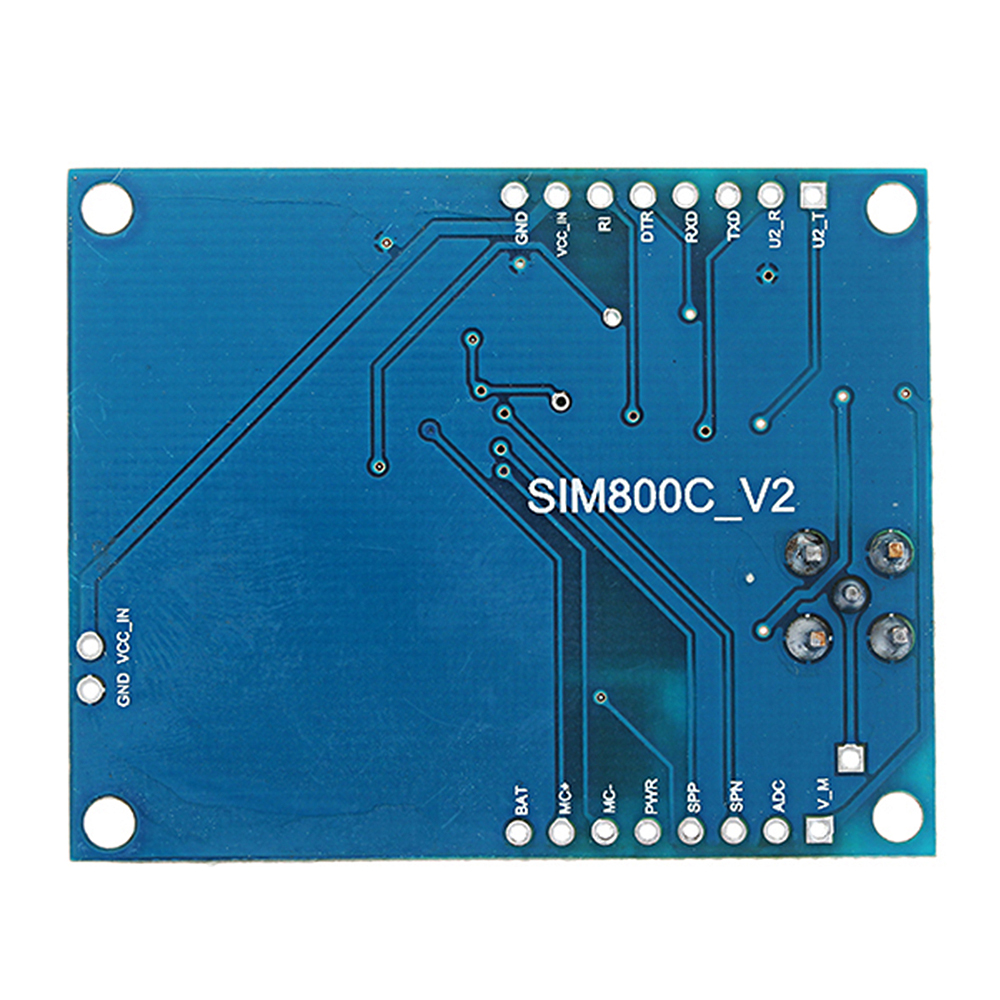

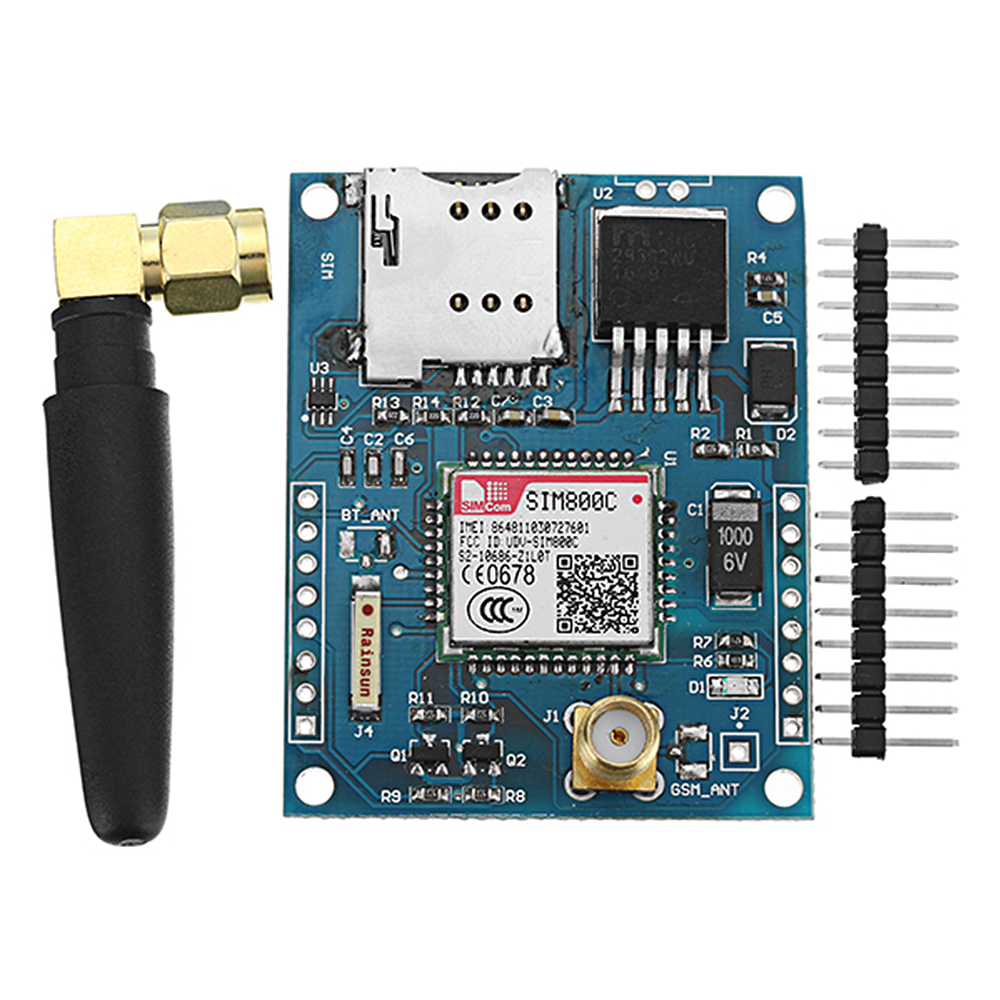

Interface beschrijving:
GND: Power ground
VCC_IN: voedingspin, ingang DC5V-20V
RI: Ring-indicator
DTR: Voorbereiding van dataterminal
TXD: TTL-seriële poortoverdracht
RXD: TTL seriële poort ontvangen
U2_R: module seriële poort 2 ontvangen
U2_T: module seriële poort 2 verzendtransmissie
V_M: verbind met de kernspanning (5V / 3.3V, afhankelijk van uw MCU) van MCU voor niveaumatching (over het algemeen is NC ook OK voor deze pin)
ADC: ADC-detectie
SPP: Audio-uitgang positief
SPN: Audio-uitgang negatief
MC-: Audio-invoer negatief
MC +: Audio-ingang positief
PWR: inschakelen of uitschakelen (inschakelen wanneer laag niveau)
BAT: oplaadpen van lithiumbatterij, 3,3v-4,4v
In principe instructies:
De SIM800C wordt hoofdzakelijk bestuurd door AT-commando's, dus zoek gewoon een USB-converter naar TTL seriële poortmodule en 5V, GND, TXD, RXD-pinnen verbinden met VCC_IN, GND, RXD, TXD-pinnen van SIM800C
Wanneer de module wordt gestart, knippert de indicator-LED eenmaal per 1 seconde en na een bepaalde tijd knippert de indicator-LED eenmaal per 3 seconden, wat betekent dat de SIM800C start normaal werkt.

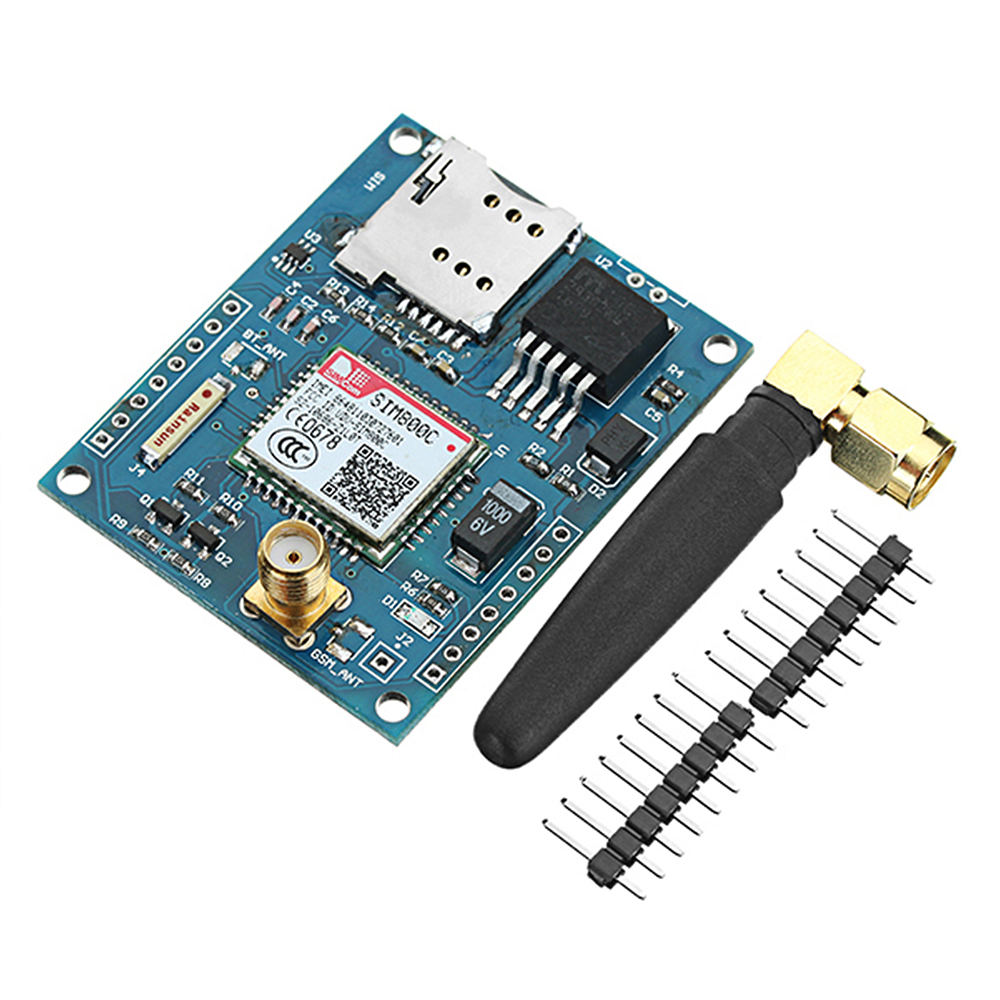

Pakket inbegrepen:
1 x SIM800C Development Board
1 x antenne
2 x normale pin
,
,
,
,
,
,
,
Overzicht:
SIM800C is een quad-band GSM/GPRS-module, de prestaties zeer stabiel, met een klein uiterlijk en hoge kostenprestaties, om tegemoet te komen aan de verschillende behoeften van klanten. De operationele frequentie van SIM800C is GSM/GPRS 850/900/1800 / 1900MHz, kan wereldwijd worden gebruikt, u kunt een laag stroomverbruik van spraak, SMS en datatransmissie bereiken, kan worden toegepast op verschillende ontwerpvereisten voor een compact product.
Kenmerken:
1. Ingangsspanningsbereik 5V-18V DC;
2. Zelfrijdende SIM-kaartsleuf ontwerp, ondersteuning 2G / 3G / 4G-kaart of kleine kaart;
3. Module zal automatisch met het netwerk worden verbonden nadat u het hebt ingeschakeld;
4. Compatibel met een verscheidenheid van single-chip seriële poort;
5. Gereserveerde headset- en microfooninterface;
6. Ondersteuning TTS DTMF-functie;
7. Bluetooth 3.0-protocol, verbeterde Bluetooth-antenne, ondersteuning voor seriële poort SPP en audiodiensten;
8. Gereserveerde lithiumbatterij-aangedreven BAT-interface, u kunt een 3.7V lithiumbatterij of 18650 lithiumbatterij gebruiken;
9. Gereserveerde IPEX-interface, SMA-interface, veerantenne-interface, kan bij verschillende gelegenheden worden gebruikt;
10. Met werkindicator: de LED knippert 1 keer per seconde als er geen netwerk, geen simkaart of simkaart is geplaatst en knippert 1 keer per 3 seconden onder normale omstandigheden.
11. Bordformaat: 40,9 * 51,3 mm
Interface beschrijving:
GND: Power ground
VCC_IN: voedingspin, ingang DC5V-20V
RI: Ring-indicator
DTR: Voorbereiding van dataterminal
TXD: TTL-seriële poortoverdracht
RXD: TTL seriële poort ontvangen
U2_R: module seriële poort 2 ontvangen
U2_T: module seriële poort 2 verzendtransmissie
V_M: verbind met de kernspanning (5V / 3.3V, afhankelijk van uw MCU) van MCU voor niveaumatching (over het algemeen is NC ook OK voor deze pin)
ADC: ADC-detectie
SPP: Audio-uitgang positief
SPN: Audio-uitgang negatief
MC-: Audio-invoer negatief
MC +: Audio-ingang positief
PWR: inschakelen of uitschakelen (inschakelen wanneer laag niveau)
BAT: oplaadpen van lithiumbatterij, 3,3v-4,4v
In principe instructies:
De SIM800C wordt hoofdzakelijk bestuurd door AT-commando's, dus zoek gewoon een USB-converter naar TTL seriële poortmodule en 5V, GND, TXD, RXD-pinnen verbinden met VCC_IN, GND, RXD, TXD-pinnen van SIM800C
Wanneer de module wordt gestart, knippert de indicator-LED eenmaal per 1 seconde en na een bepaalde tijd knippert de indicator-LED eenmaal per 3 seconden, wat betekent dat de SIM800C start normaal werkt.
Pakket inbegrepen:
1 x SIM800C Development Board
1 x antenne
2 x normale pin
,,,,,,,
