Product Introductie:
SIM868 module is een compatibele Quad-Band GSM/GPRS module die GNSS technologie combineert voor satellietnavigatie. Het compacte ontwerp dat geïntegreerde GPRS en GPRS / Glonass in een SMT-pakket zal zowel tijd en kosten aanzienlijk opslaan voor klanten om GNSS-enabled applicaties te ontwikkelen. Met een industrie-standaard interface en GNSS-functie, kunt u variabele activa naadloos bij elke locatie en op elk gewenst moment met signaaldekking nasporen.
Algemene kenmerken:
1.Quad-band 850/900/1800 / 1900MHz
2.GPRS multi-slot klasse 12/10
3.GPRS mobiele station klasse B
4.Compliant naar GSM fase 2/2 +: klasse 4 (2W, 850 / 900MHz); klasse 1 (1W, 1800 / 1900MHz)
5.Dimensions: 17,6 * 15,7 * 2,3mm
6.Control via AT commando's (3GPP TS 27.007, 27.005 en SIMCom enhanced AT Commands)
7.Supply Voltage Range: 3.4-4.4V
8.Low energieverbruik
9.Operating Temperatuur: -40 ~ 85 Celsius
Specificaties voor GPRS Gegevens:
1.GPRS klasse 12: max. 85,6 kbps (downlink / uplink)
2.PBCCH ondersteuning
3.Coding schema's CS 1, 2, 3, 4
4.PPP-stack
5.USSD
Specificaties voor SMS via GSM / GPRS:
1.Point naar punt MO en MT
2.SMS cell broadcast
3.Text en PDU modus
Software eigenschappen:
1.0710 MUX protocol
2.Embedded TCP / UDP protocol
3.FTP / HTTP
4.MMS
5.POP3 / SMTP
6.DTMF
7.Jammping Detection
8.Audio Record
9.SSL
10. bluetooth 3.0 (optioneel)
Specificaties voor GNSS:
1.Receiver type
2,33 tracking / 99 acquisitie kanaal GNSS ontvanger
3. Sensibiliteit: tracking voor -165dBm; koude begint voor -148 dBm
4.Time-to-First-Fix: koude start 28s (typ); warm start 26s; hete start <1s
5.Accuracy: horizontale positie <2.5m CEP; snelheid 0,1m / s

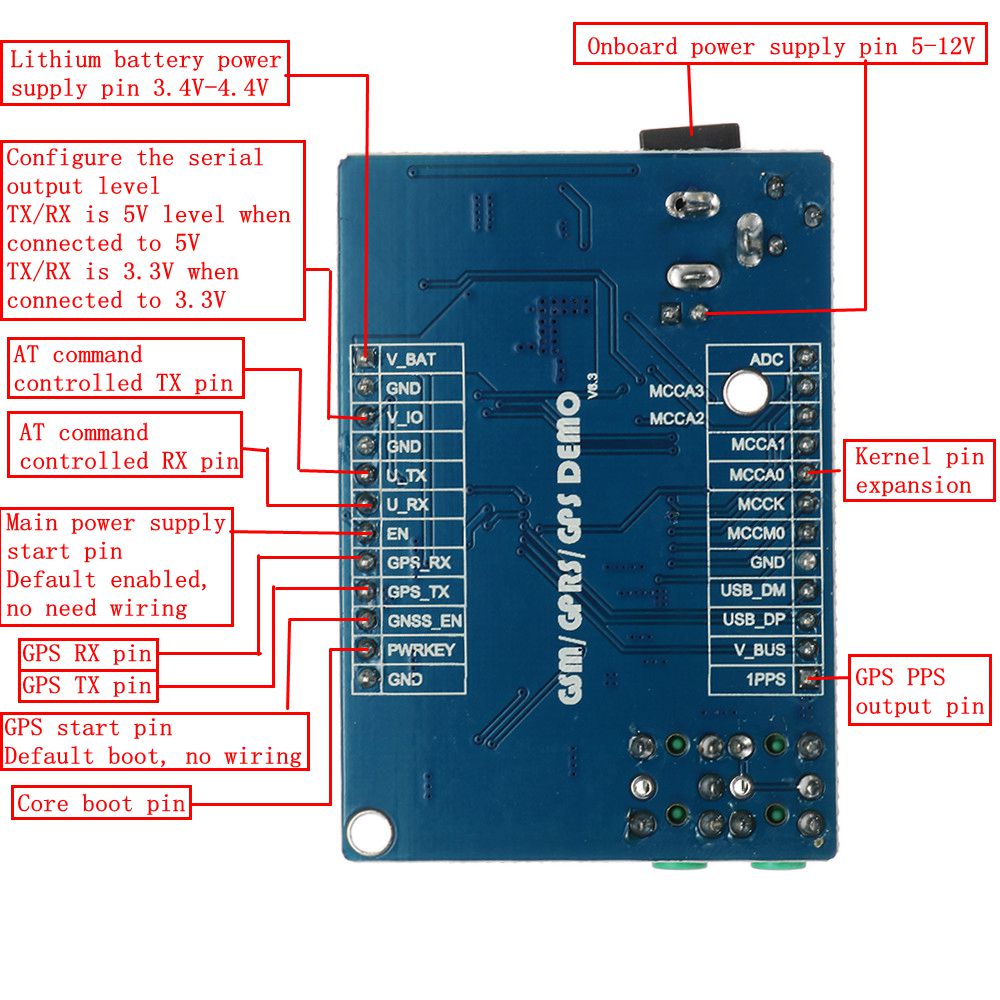

interfaces:
1.77 SMT pads inclusief
2.Analog audio interface
3.SPI-interface (optioneel)
4.RTC backup
5.Serial interface
6.USB interface
7.Interface naar externe SIM 3V / 1.8V
8.GPIO
9.ADC
10.GSM Antenne pad
11. Bluetooth-antennepad
12.GPS Antenne pad

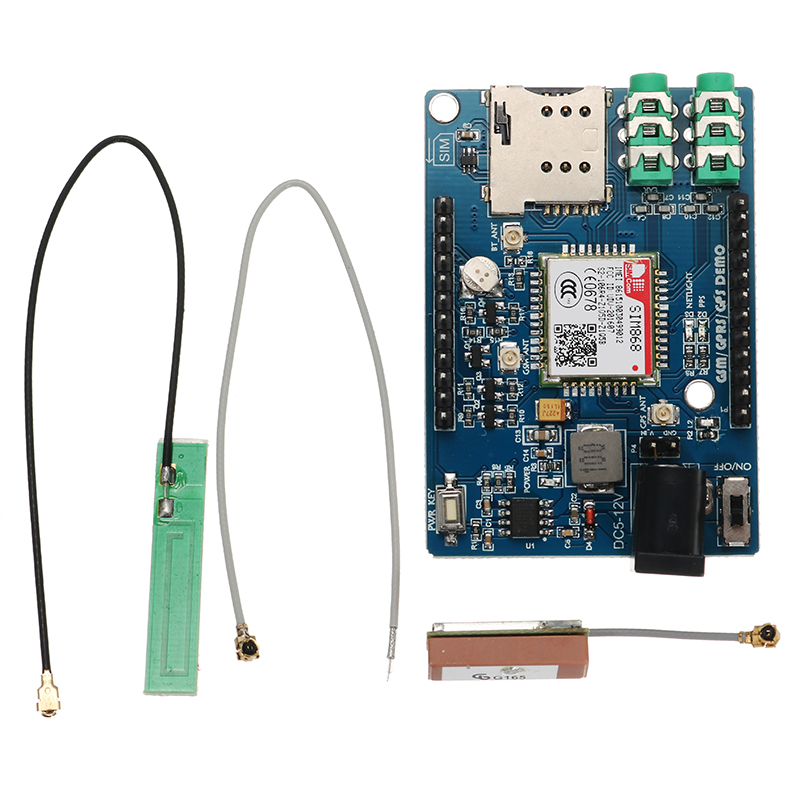

Pakket inbegrepen:
1 x SIM868 GSM GPRS GPS 3 in 1 module

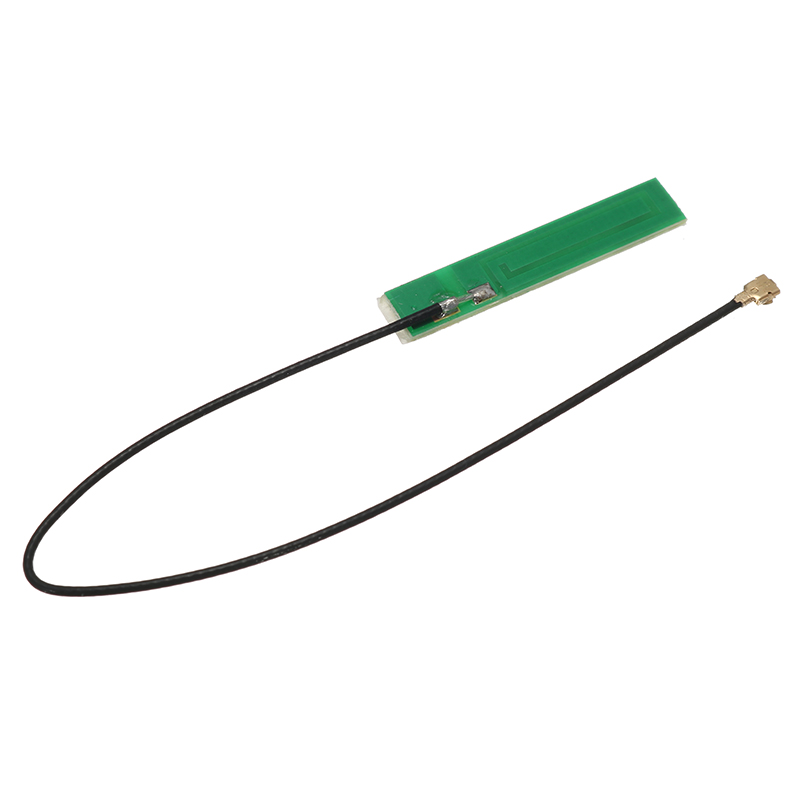

1 x GSM/GPRS PCB antenne

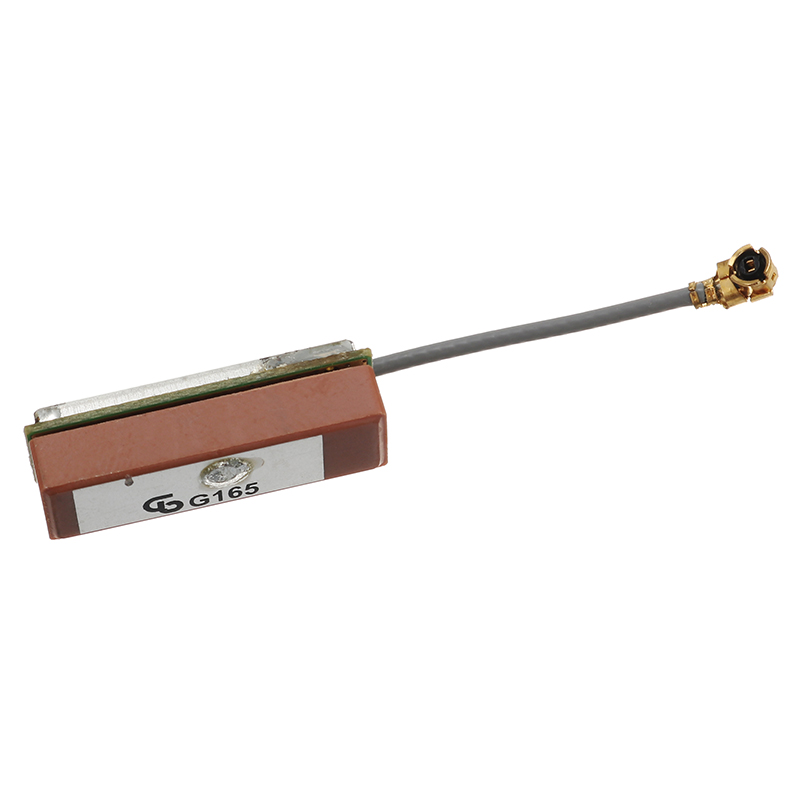

1 x GPS IPEX-interface actieve antenne
,
,
,
