Voorzien zijn van:

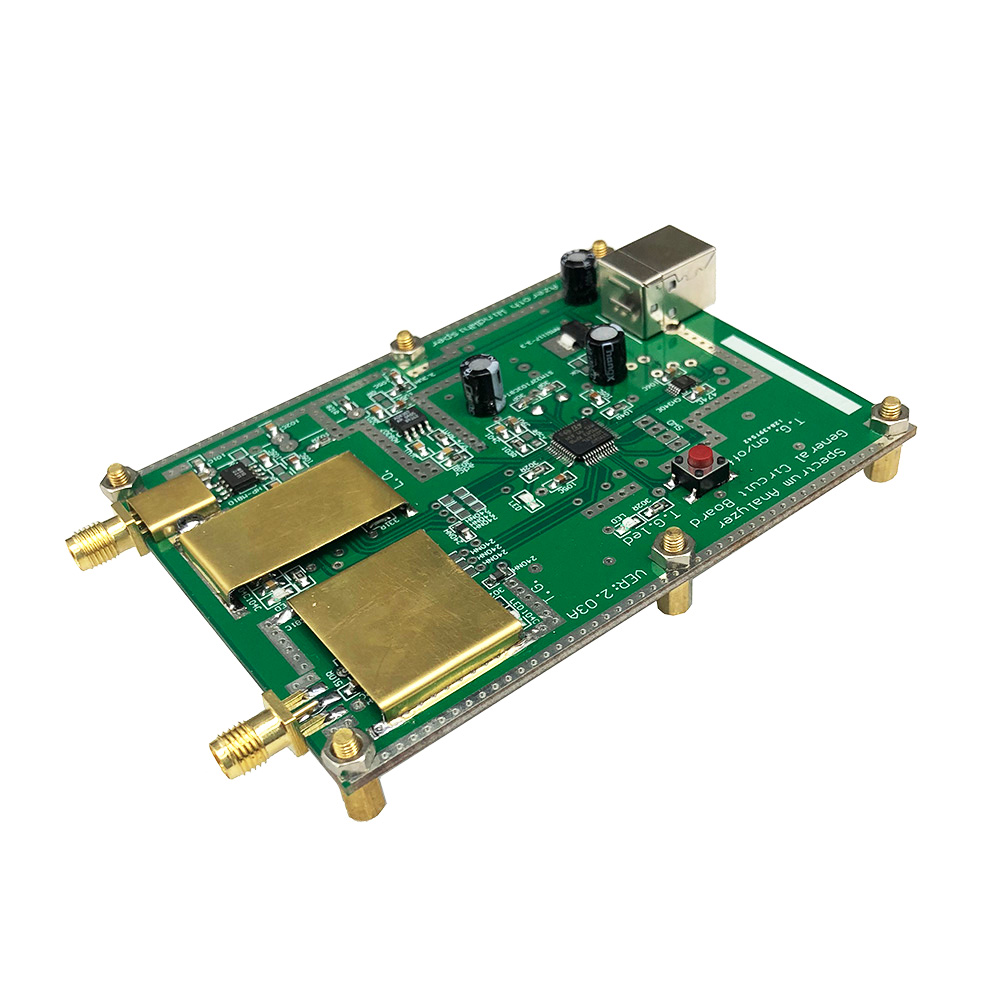

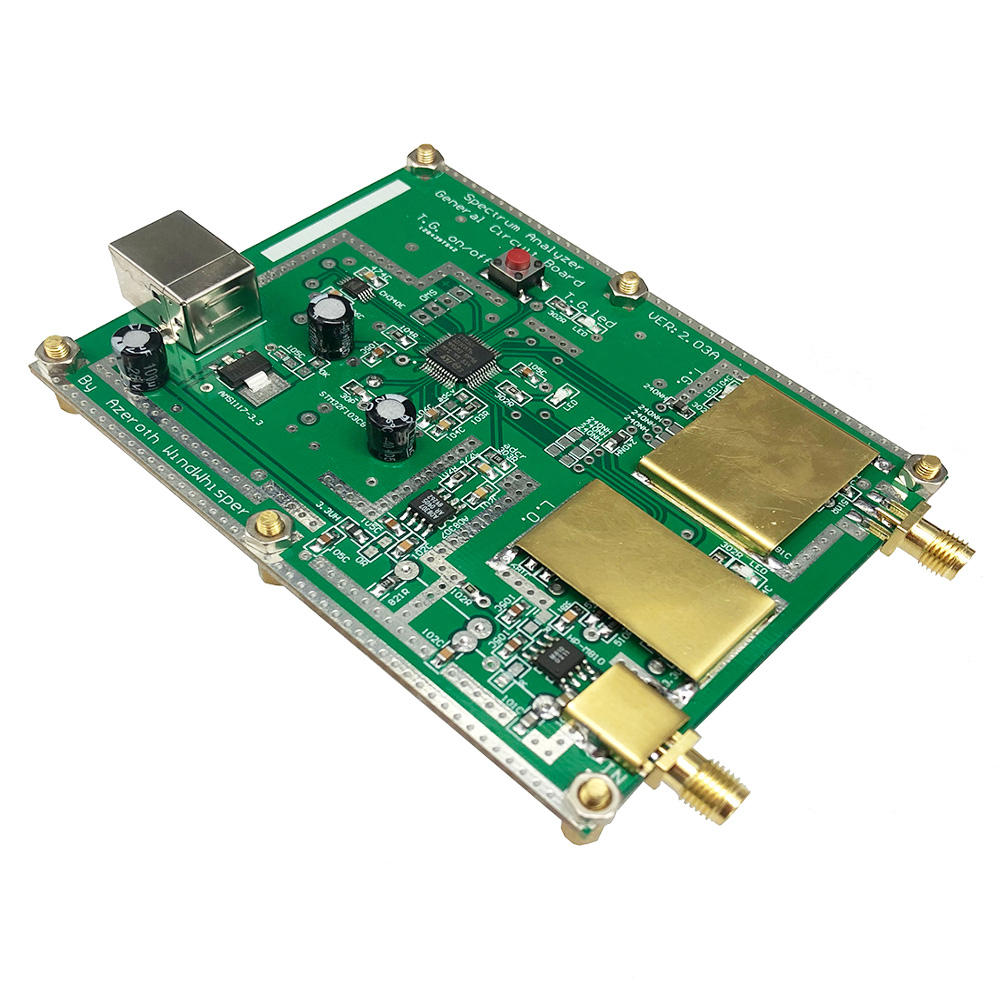

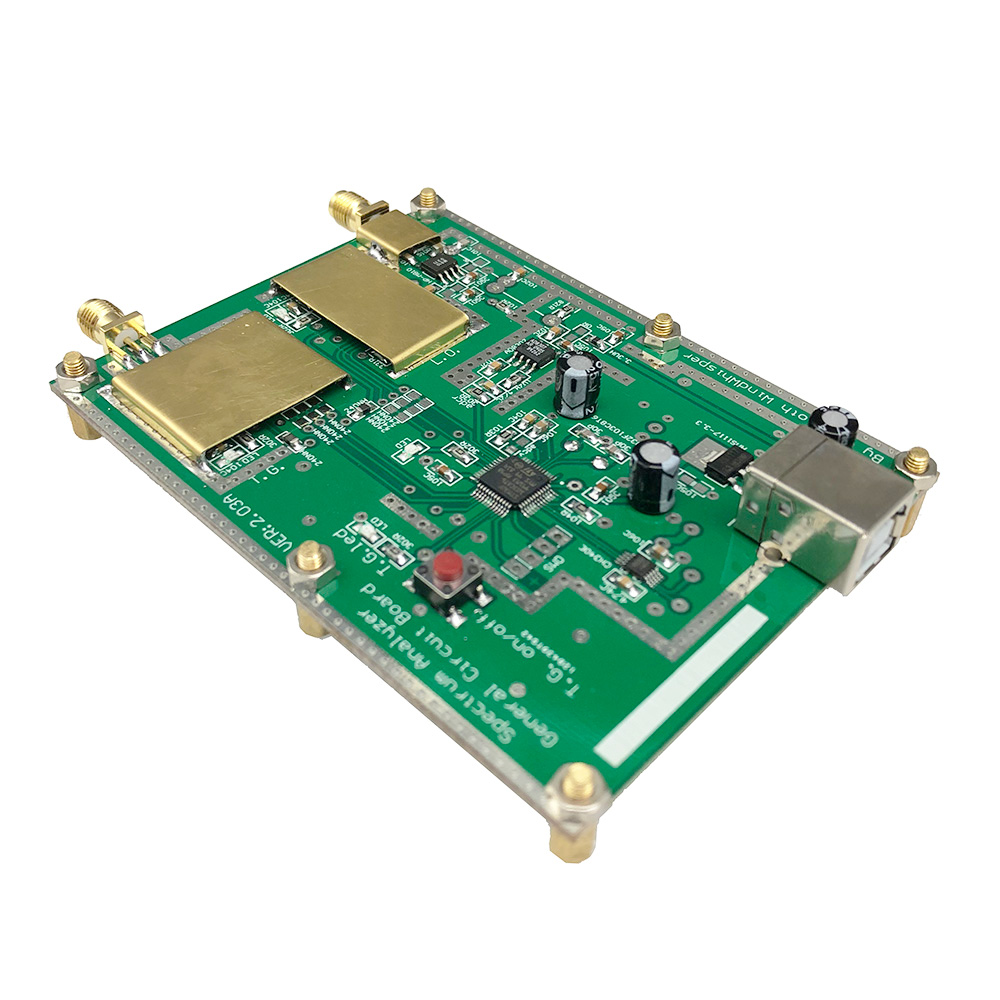

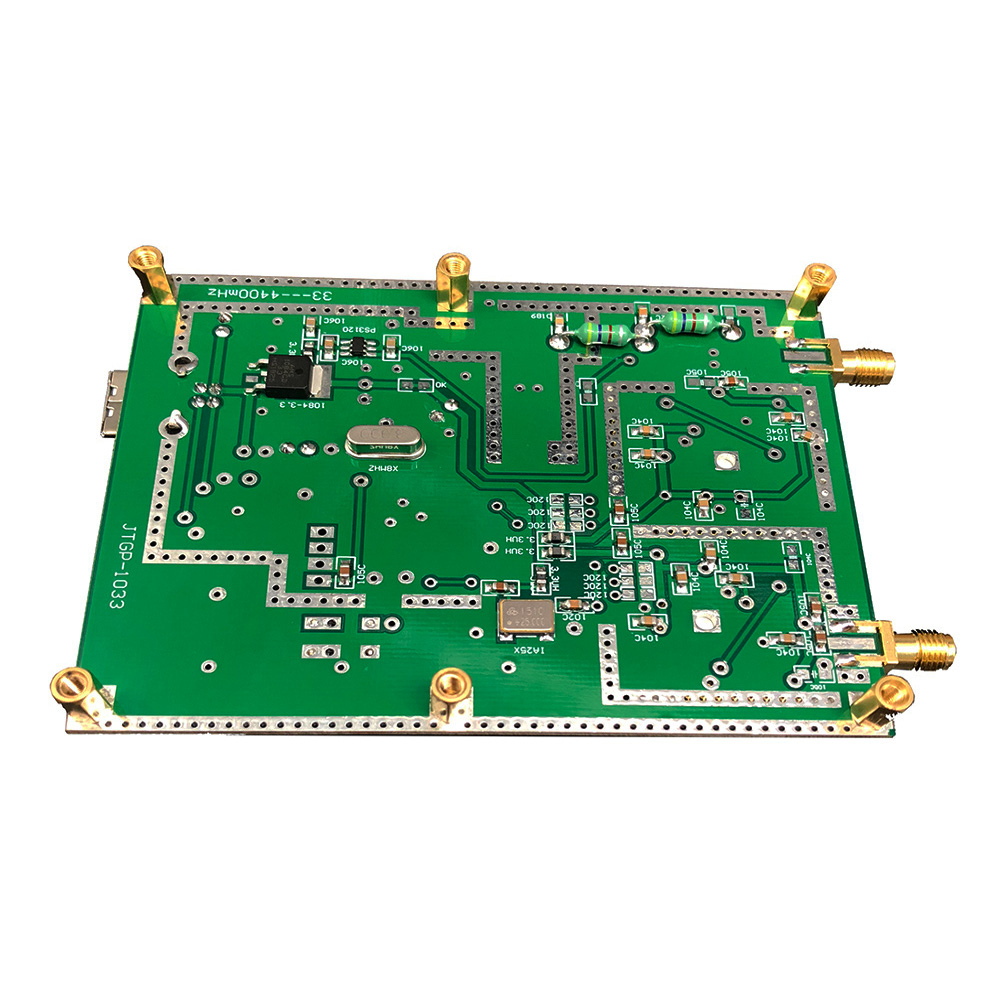

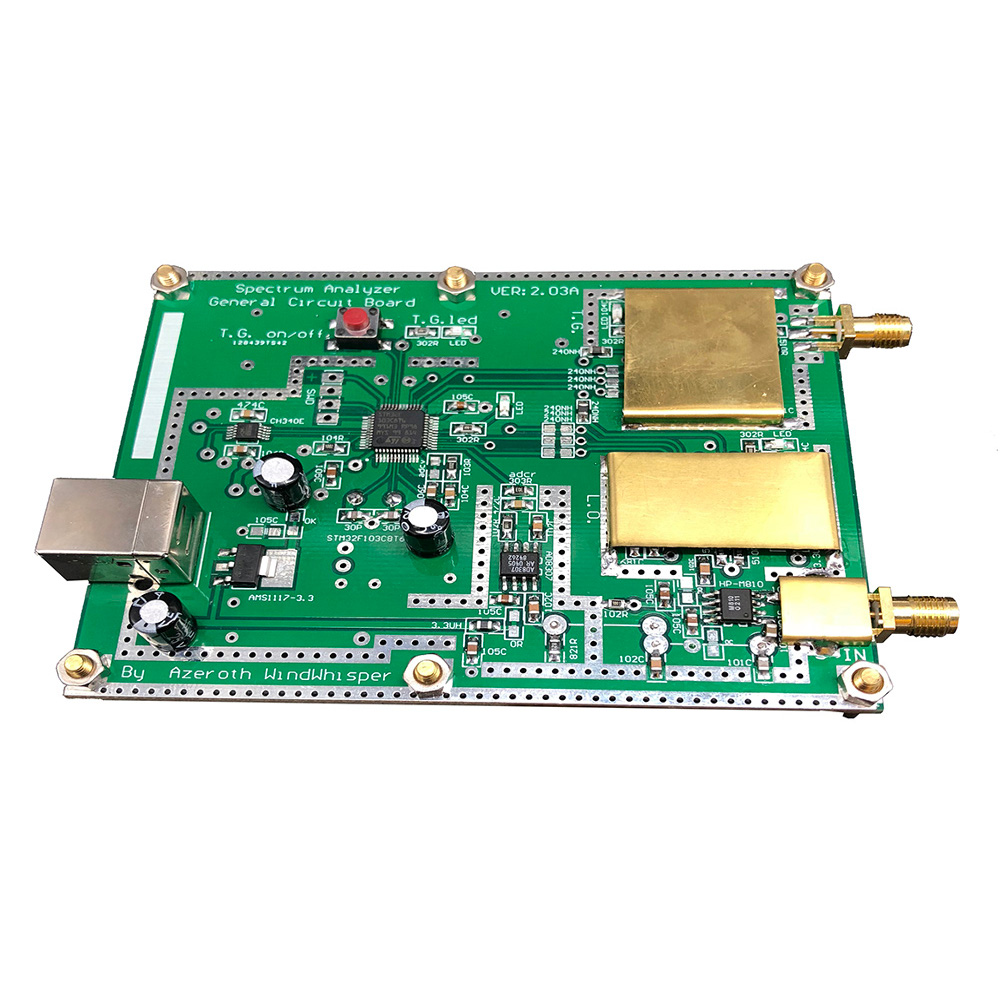

JTGP-1033 Simple Spectrum (with Trace Generator), Simple Signal Source Versie V2.0
Attribuut: RF Frequency Domain Analysis Tool
Interface: USB
Voeding: USB
Standby-stroom: ≤100mA
Veegstroom: & le; 350mA
Sweep-bandbreedte: 33 mHz --- 4400 mHz
Open volgbron Uitgangsbandbreedte 33 MHz - 3000 MHz
Sweepstap: ≥33-68,75 mHz / 125 Hz, 68,75-137,5 mHz / 250 Hz, 137,5-275 mHz / 500 Hz, 275-550 mHz / 1 kHz, 550 ~ 1100 mHz / 2 kHz, 1100 ~ 2200 mHz / 4 kHz, 2200 ~ 4400mHz / 8kHz
Sweepfrequentie: ≥800spot / seconde
Sweep Dynamic Logarithmic Ratio:> 50dB
Ingangsdetectie: 10 dBm
Software aan computerzijde: NWT4.11.09 Edition
Computerbesturingssysteem: WinXP, win732, win764 (Sommige installaties van Win10 kunnen worden gebruikt en andere niet. De reden is nog niet gevonden. Het is verbazingwekkend.)
Doel: RF-circuit Twee-poorts netwerk Analyse van frequentie- en amplitudekarakteristieken is de basis van R&D, foutopsporing en onderhoud van RF-circuits. De spectrometer is algemeen bekend als een radiofrequente multimeter.
Van toepassing: Radiofanaten, studenten
Opmerking:
Omdat er twee hoogfrequente oscillatoren (volgbronoscillator en spectrum lokale oscillator) op de printplaat van dit product zijn, is het onvermijdelijk dat ze elkaar storen wanneer ze tegelijkertijd werken (vooral omdat de magnetronband van de kaart maat 99x75 is meer dan 1500 mhz begint te verschijnen). Eenvoudige afscherming om dit interferentie-effect te verminderen is erg klein, niet doen. Sluit de structuur met een metalen behuizing (tenslotte een steun op het pad van je magiër). Natuurlijk is het voor u mogelijk om de beschikbare metalen schaalstructuur rationeel opnieuw te ontwerpen. De hersengaten en praktische vaardigheden van radioliefhebbers zijn immers onbeperkt.
Vriendschap Herinnering:
Voor nieuwsgierige amateurs die graag hun handen en hersenen gebruiken, kunnen tientallen megabytes bandbreedte-veegmachines een betere keuze zijn. Het is echt belangrijk om de hoge frequentiekarakteristieken van de basis L en C goed te beheersen en een intuïtief gevoel te hebben. Het is ook de basis voor het begrijpen van de hoger complexe applicaties. Tegelijkertijd is het ook het belangrijkste basisinstrument voor alle ontwerpers om materialen te ontwerpen en selecteren. Het is geenszins een vervanging voor de gemeenschappelijke multimeter om inductie en capaciteit te meten. Omdat hun hoogfrequente parameters sequenties zijn, functies voor frequenties, curven en niet alleen een paar droge getallen.
Kern onderdelen:
STM32F103: computer met één chip, dankzij de ingebouwde can 2.0-controller, is de meest bekende computer met één chip voor hardware-ingenieurs geworden. Aan de onderkant van de hardware is het geschreven in de officiële standaardtaal van "hardware country" C MDK, wat handig is voor communicatie.
Adf4351: de traditionele VCO + PLL + 6-serie hoge snelheid bistabiele circuits (behalve 2 circuits, D trigger). 35-2200 MHz wordt verkregen door frequentiedeling. Na het vormen verandert de fundamentele golfamplitude niet veel, wat moeilijk te bereiken is in volledige bandbreedte voor hoogfrequente DDS. (Nadat het signaal in frequenties is verdeeld, moet het een rechthoekige golf zijn en de amplitude verandert in triggerniveau)
Vaak speelt VCO deze ervaring dat de frequentie-output sterk varieert met de amplitude van de fundamentele golf. Direct gebruik van deze originele oscillator kan niet worden gebruikt als een meting van de bron. De uitgangsgolfamplitude moet worden gestabiliseerd zoals ADF4351 doet.
IAM81008: mixerchip RF tot 5 GHz mixerchip, mixer onder 50 MHz 8-voet 6-voet serie condensator naar GND-optimalisatie. LO lokale oscillatoringang moet groter zijn dan - 5 dBm, bovendien moet de IAM81008-voedingselektrode strikt stabiel zijn, meer dan 4,85 v. Ik gebruik de zelfgemaakte ps3120 voor zijn voeding.
AD8307: Logaritmische detectorversterker, gebruikt voor vermogensmeting, belangrijke componenten.
Ch340g: zelfgemaakte USB naar TTL-chip, goede driver. Over het algemeen wordt STM32F103 niet aangedreven door USB, wat de kosten van het onderbrekingssysteem van de single-chip-microprocessor verlaagt, hoewel de prestaties van deze single-chip-microprocessor de eigen USB overtreft. De prestatie-prijsverhouding van Ch340g is zeer hoog.
Werkend principe:
Fysiek zal elke oscillator niet alleen fundamentele golven produceren, er zal altijd boventoon zijn (homogene harmonischen, zelfs harmonischen en intergolven) om de boventoon direct te filteren. Soms is het erg moeilijk om boventonen direct te filteren. Na het mixen van het gemeten signaal met de lokale oscillator, zullen veel gecombineerde differentiële frequenties worden verkregen. Onder hen de fundamentele golf van de lokale oscillator en het externe signaal van de lokale oscillator. De verschilfrequentie is het laagst en de amplitude is het grootst. Alleen deze verschilfrequentie wordt verkregen door het laagdoorlaatfilter of banddoorlaatfilter (RBW) te gebruiken, dat in een later stadium naar de logaritmische versterker wordt gestuurd om de frequentie en amplitude van het gemeten signaal te detecteren. Het belangrijkste punt is dat de fundamentele golfamplitude van de lokale oscillator niet veel verandert bij verschillende frequenties, de boventoon wordt niet gebruikt, omdat mixen low-pass (RBW) filter uit zal zijn.
Evenzo is het fundamentele frequentieverschil tussen de volgbronoscillator en de lokale oscillator altijd 120 kHz. We kunnen altijd de amplitudeverandering van de 120 kHz-verschilfrequentie waarnemen. Dit is het principe van scannen met differentiële frequenties.
Pakket bestaat uit:
1 x eenvoudige spectrumanalysator
