Elektrische eigenschappen:
Bedrijfsspanning: DC 5V
Ruststroom: 5 mA
Totaal huidig werk: 30mA
Akoestische emissiefrequentie: 40khz
Verste afstand: 4,5m
Blind: 25cm

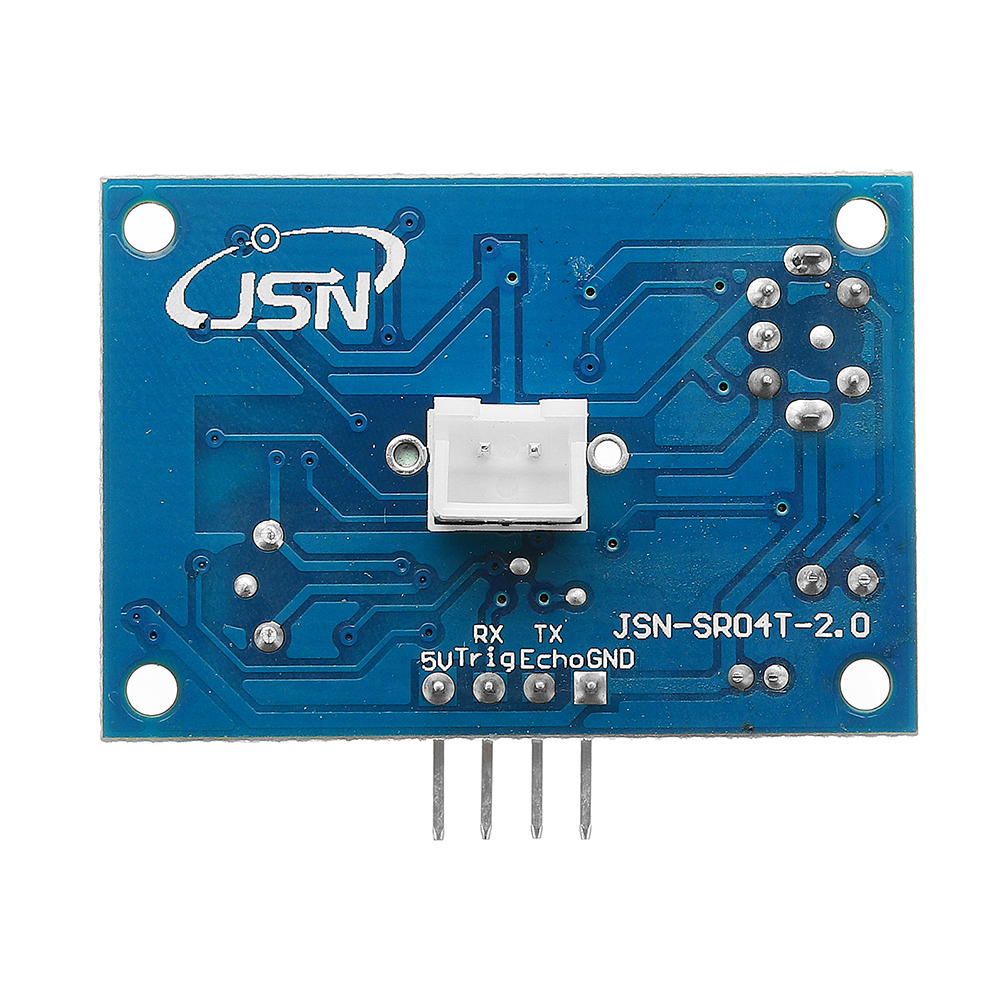

Bedrading: + 5V (positieve voeding)
Trig (control side) RX
Echo (de ontvanger) TX
GND (negatief)
Module grootte: 41mm * 28.5mm
Resolutie: ongeveer 0,5 cm
Hoek: minder dan 50 graden
Werktemperatuur: -10 ~ 70 °
Opslagtemperatuur: -20 ~ 80 °
Kenmerken:
1. klein formaat, gemakkelijk te gebruiken;
2. lage spanning, laag stroomverbruik;
3. hoge nauwkeurigheid;
4. sterke anti-jamming;

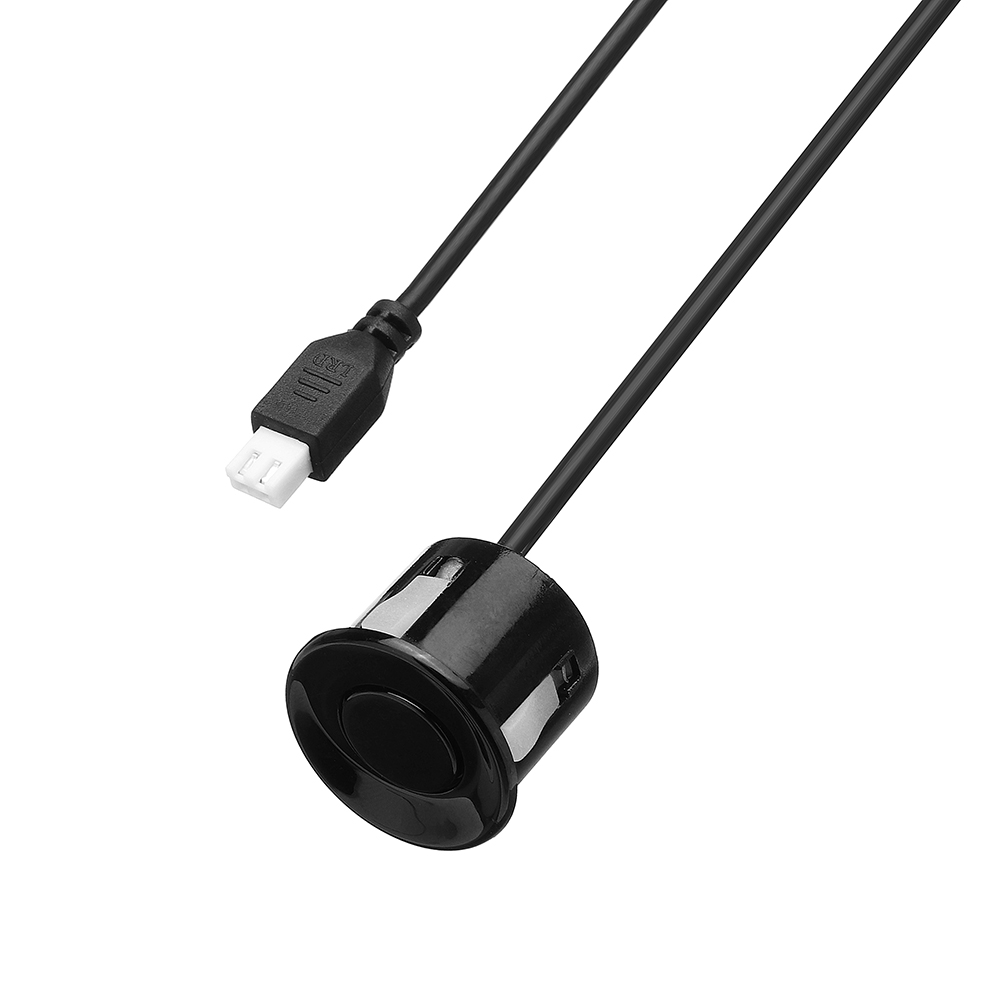

5. geïntegreerd met draadgesloten waterdichte sonde, geschikt voor natte, zware meetmomenten.
Toepassing:
1 Horizontale afstand;
2 obstakel vermijding, automatische controle;
3 het object nadert, er is een waargenomen
4 verkeersleiding;
5 veiligheid, industriële controle;
6 kunstmatige intelligentie en onderzoek
Het basiswerkprincipe:
(1) met behulp van de IO-poort TRIG trigger locatie, naar het hoogniveau signaal van tenminste 10us;
(2) module stuurt automatisch 8 40KHz Fang Bo, automatisch detecterend of een signaalterugkeer;
(3) een signaalterugkeer, een hoog niveau wordt uitgevoerd via de IO-poort ECHO, de tijdsduur van het hoge niveau is ultrasoon van lancering tot terugkeer. De testafstand = (hoge tijdsduur * geluidssnelheid (340M / S)) / 2;
Deze module maakt gebruik van de eenvoudige methode, een controlepoort met een 10US boven een hoog niveau, kan wachten op uitvoer van hoog niveau op de ontvangende poort. Een uitgang kan de timer aansturen, wanneer deze poort te laag is kan de timerwaarde worden gelezen, dit keer voor de locatie van de tijd, kan de afstand worden berekend. Dus voortdurend fietstest, waarmee u de waarde van uw mobiel kunt meten.
Pakket inbegrepen:

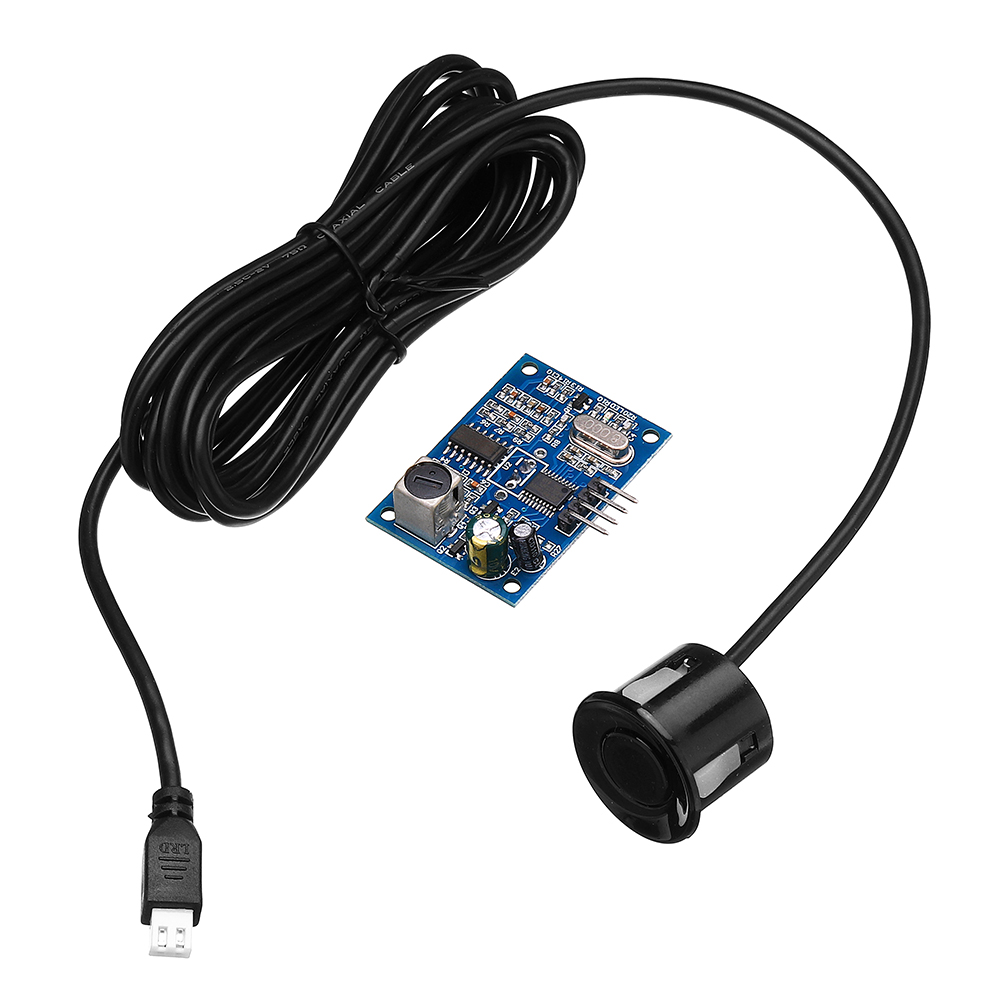

1 x DC 5V Ultrasone afstandssensormodule meten
