Kenmerken:
1. Aan boord van het meest eenvoudige circuit op basis van MCU, zoals kristaloscillatorcircuit, USB-stroombeheercircuit en USB-interface.
2. EEPROM (I2C / 1028Byte x8) opslagcircuit toegevoegd.
3. Leidt naar alle I / O-poortbronnen.
4. Met de SWD-emulatie-foutopsporingsdownloadinterface vereist de interface ten minste 3 draden om de foutopsporingsdownloadtaak te voltooien.
5. Met behulp van de Mirco USB-interface die wordt gebruikt in de huidige smartphones, is deze gemakkelijk te gebruiken en kan hij USB-communicatie en stroomvoorziening uitvoeren.
6. Het kernkristalsysteem (8MHz) gebruikt de hoogwaardige, hoogwaardige, lage belasting NDK NX5032GA zonder het gebruik van een goedkope ijzeren schaalkristal.
7. Keurde het officieel aanbevolen RTC-kristalschema met lage belasting goed en gebruikte het kristal van het merk Epson in plaats van het goedkope cilindrische kristal.
8. De tantaalcondensatoren met hoge capaciteit worden op de ingangs- en uitgangsaansluitingen van de spanningsregelaarchip geplaatst, wat absoluut een buitengewoon effect zal hebben op spanningsregeling en filtering.

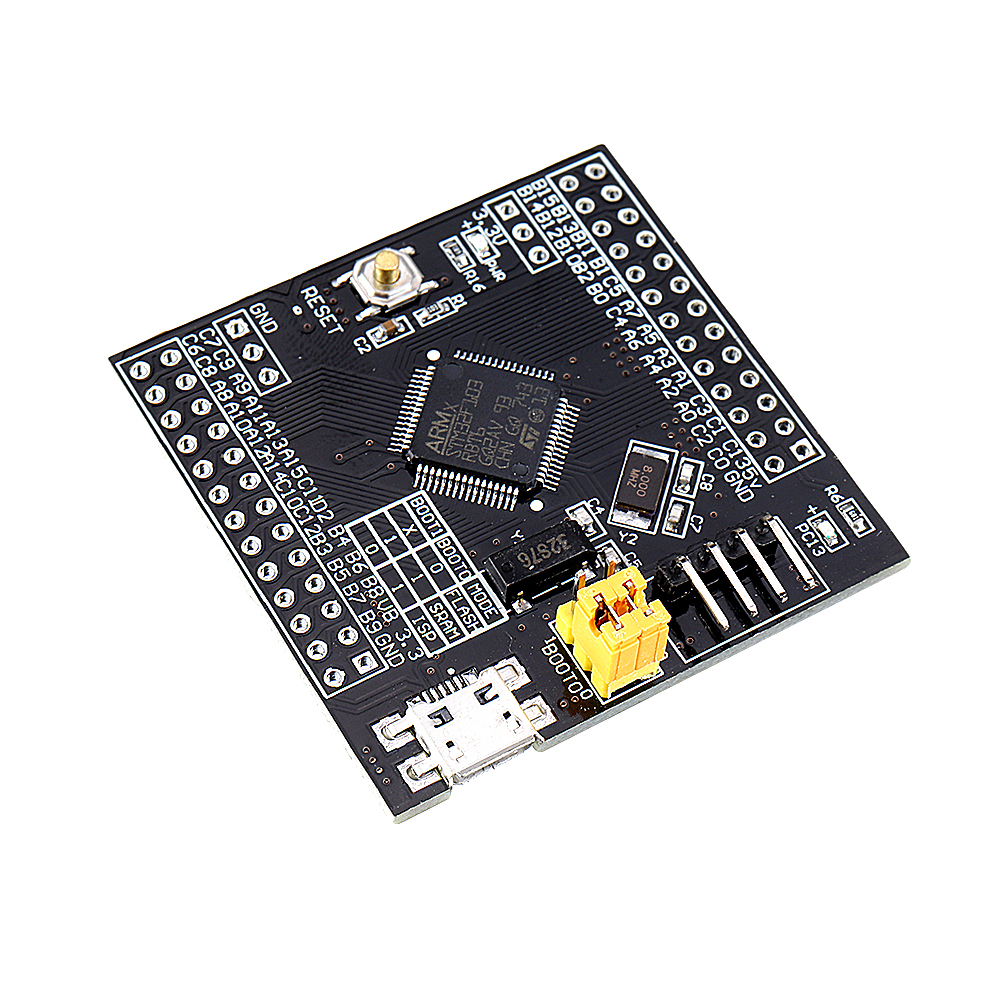

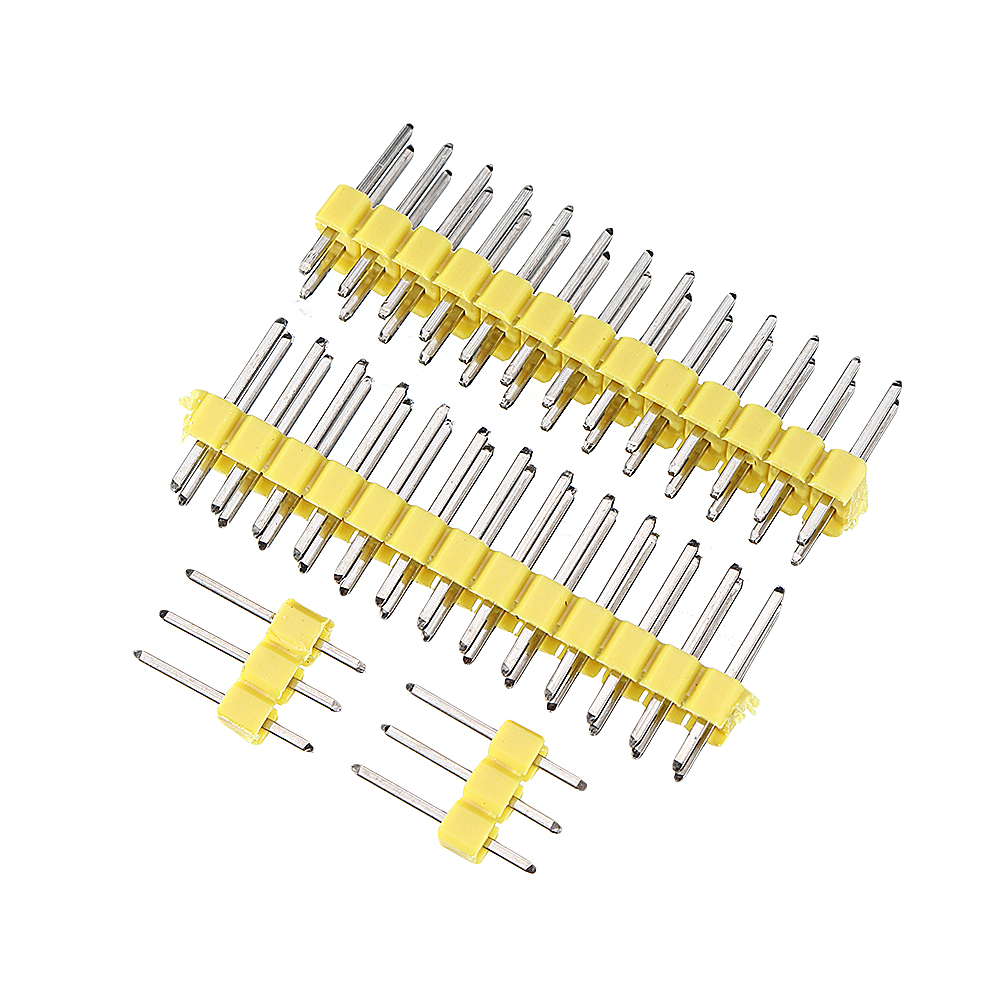

9. Het is uitgerust met hoogwaardige 2 * 13 / 2.54 mm steekpennen met dubbele rij om uitstekend geleidend contact te garanderen, zodat gebruikers het kernbord op het standaard universele bord of broodplank kunnen plaatsen. De pin-header wordt standaard niet gesoldeerd en de gebruiker kan de lasrichting selecteren volgens zijn behoeften.

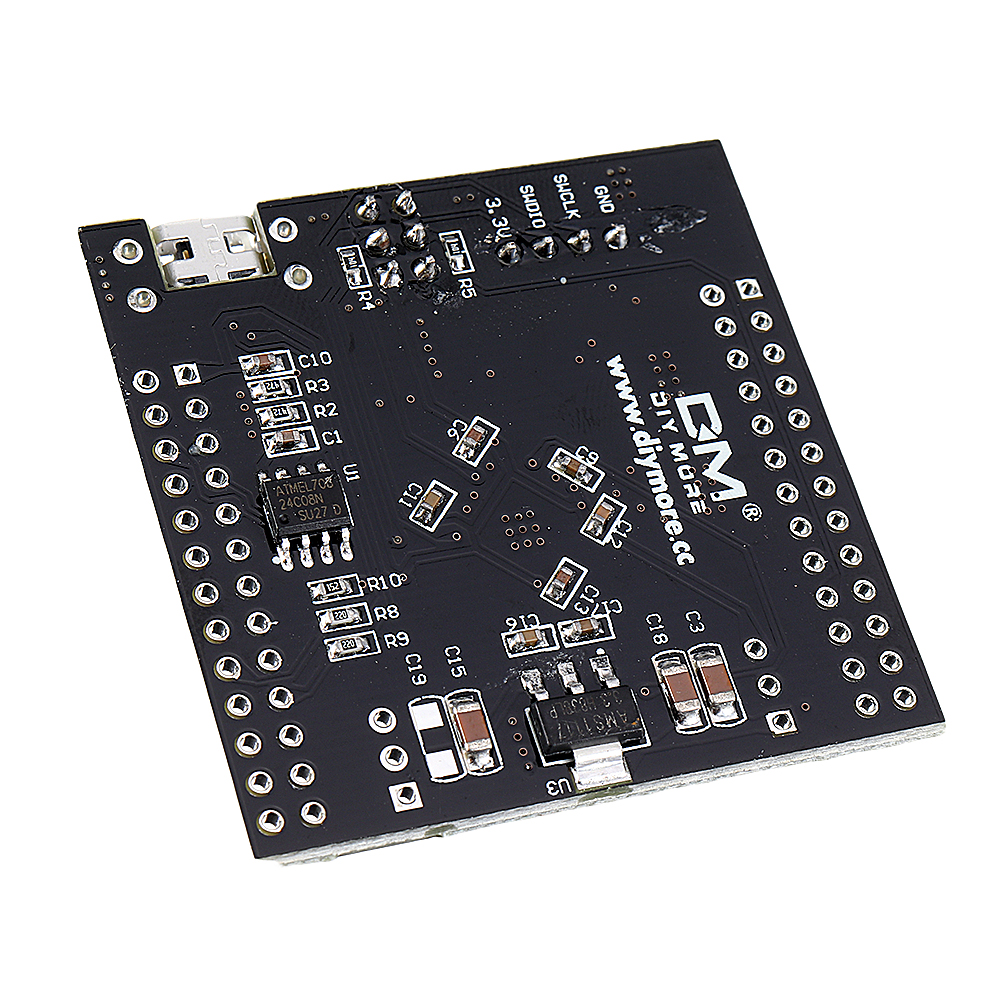

Chip introductie:
1. Stm32F103RBT6
2. AMS1117-3.3V: 3.3V regulatorchip, met een maximale stroom van 1500mA.
3. AT24C08: 1024Byte x8, hoge gegevensoverdrachtssnelheid is 400 KHz en IIC-bus compatibel, het aantal uitwissingen is ongeveer 1 miljoen keer en de gegevensopslag kan 100 jaar oud zijn.
Pakkettype: LQFP
Aantal pinnen: 64
Kern: CortexTM-M3
Werkfrequentie: 72MHz
Opslagbron: 128K Byte Flash, 20KByte SRAM
Interface-bronnen: 2xSPI, 5xUSART, 2xI2C, 1xCAN, 51xI / O-poort
Analoog naar digitaal conversie: 3x ADC (12bit / 16 kanaals)
Timer: 3 normale timers 1 geavanceerde timer
Foutopsporing downloaden: ondersteuning voor foutopsporing downloaden van JTAG / SWD-interface, ondersteuning IAP

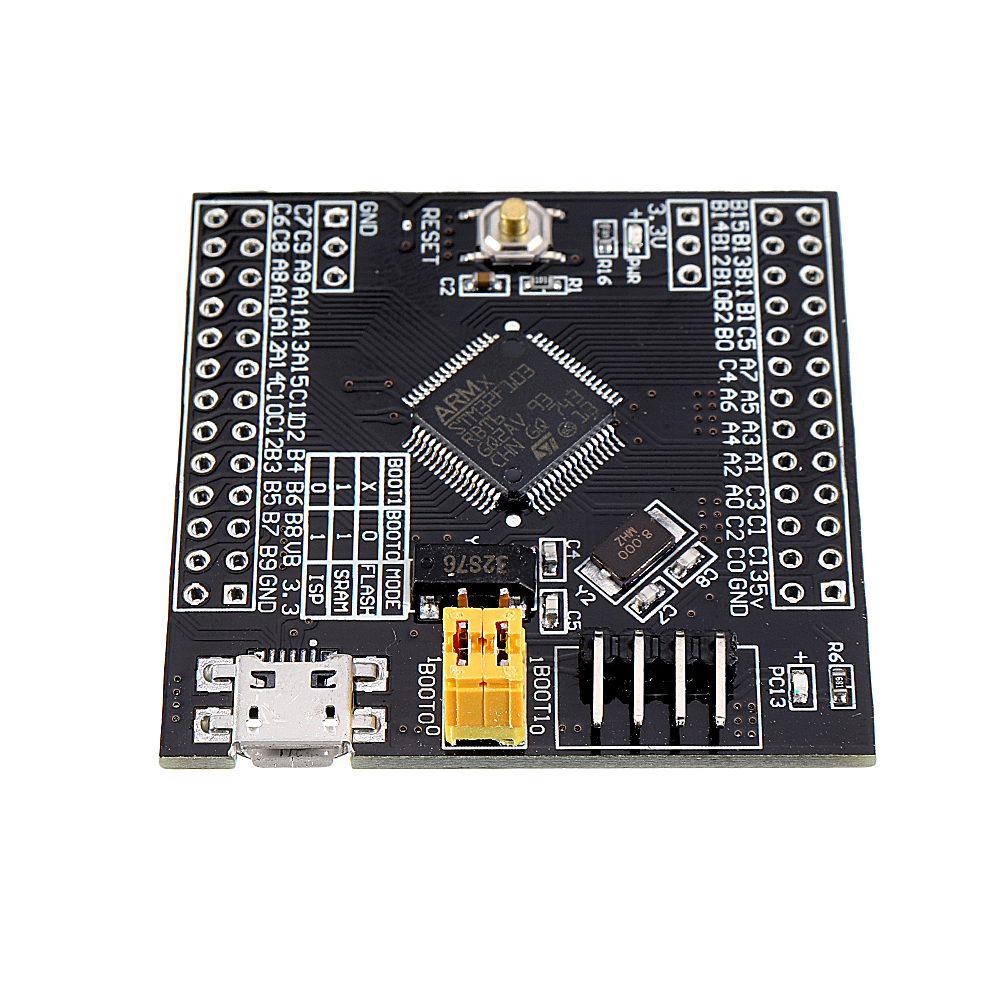

Interface introductie:

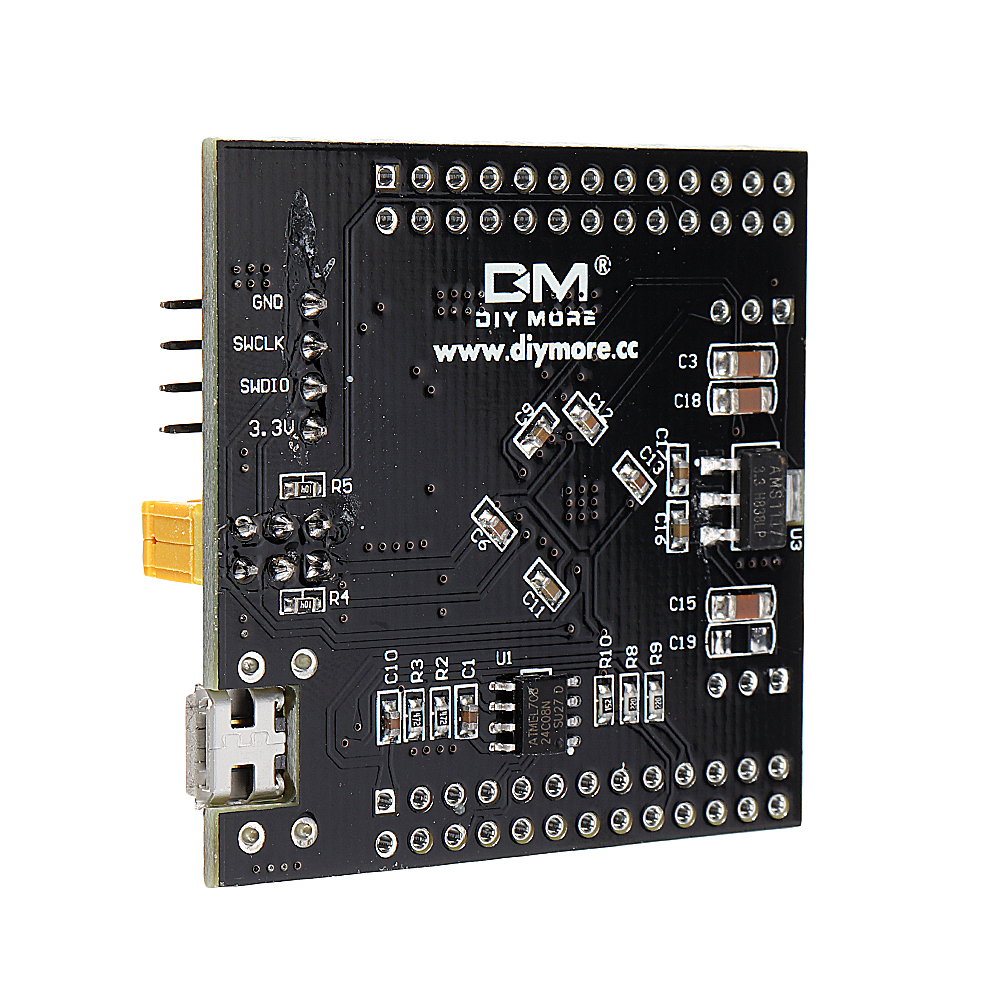

1. SWD-interface: ondersteuning voor simulatie, downloaden en debuggen.
2. Mirco USB-interface: voeding en USB-communicatiefunctie, downloaden wordt niet ondersteund.
3. USART1-interface: kan worden gebruikt voor USART1 om programma's te downloaden of USART1 te gebruiken voor communicatie.
4. MCU-pininterface: trek alle I / O-poortpennen eruit voor eenvoudige aansluiting met randapparatuur.
5. 5V en 3.3V voedingsingang en -uitgangsinterface: vaak gebruikt voor externe voeding, of co-verwerking met andere modules
Introductie van andere apparaten:
1. Power-LED (PWR): de status van de stroomindicator bepaalt of de stroomvoorziening stabiel is.
2. Gebruikers-LED (PC13): Faciliteer I / O-uitvoertest of geef de status van het programma aan.
3. Start de programmeermodus voor de jump-selectie: (1. Gebruiker Flash 2. SRAM 3. Systeemgeheugen).
4. Resetknop: wordt gebruikt om het chipprogramma door de gebruiker te resetten.
5. 8M kristaloscillator: de systeemfrequentie kan worden ingesteld op 72MHz door de vermenigvuldiger in te stellen.
6. 32.768KHz-kristal: beschikbaar voor ingebouwde RTC of voor kalibratie.
Pakket bestaat uit:

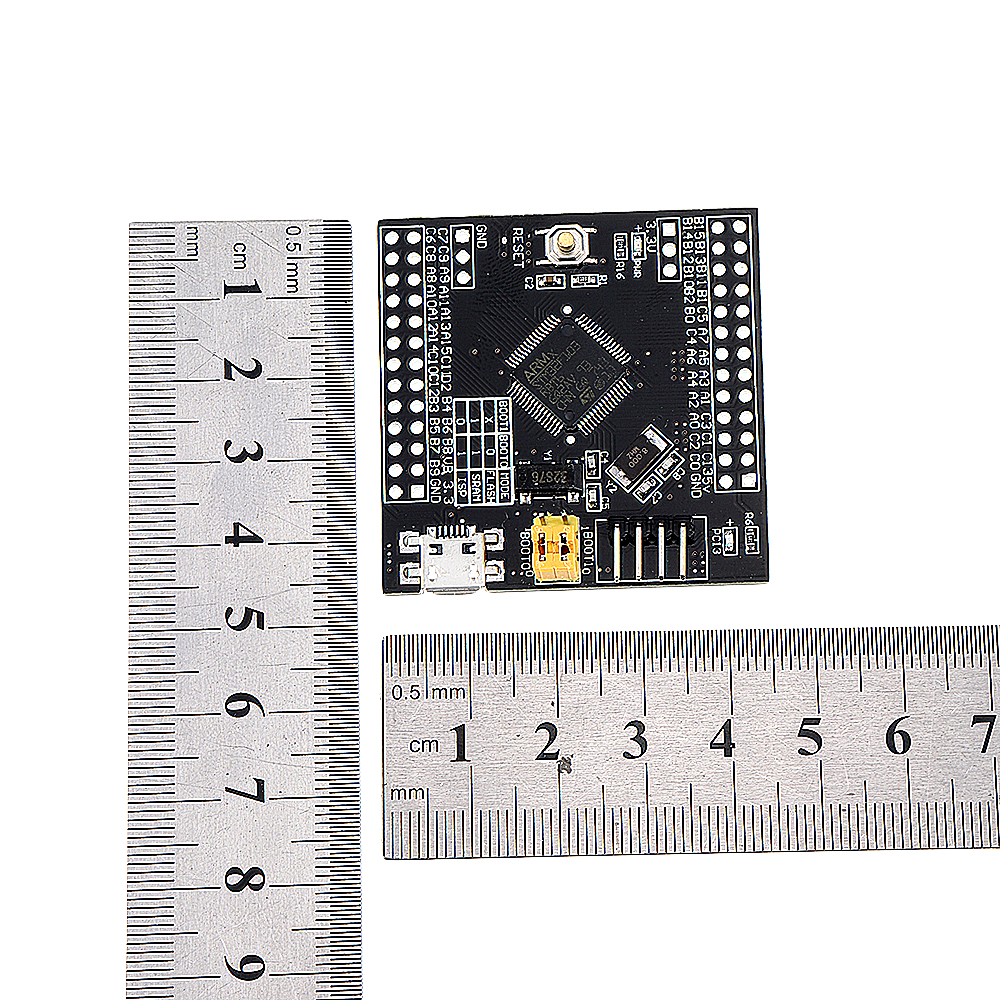

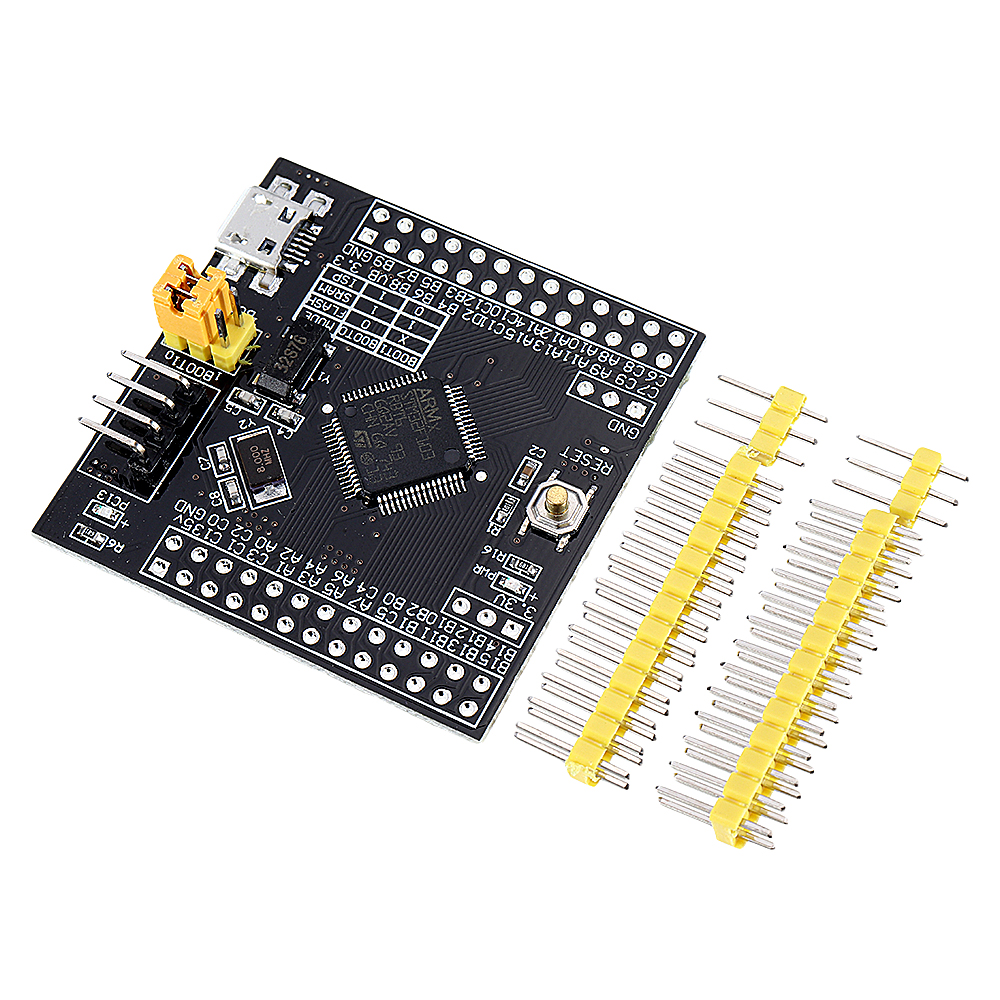

1 x STM32F103RBT6 Core-ontwikkelbord met pinnen
Pakket bestaat uit:
1 x STM32F103RBT6 Core-ontwikkelbord met pinnen
