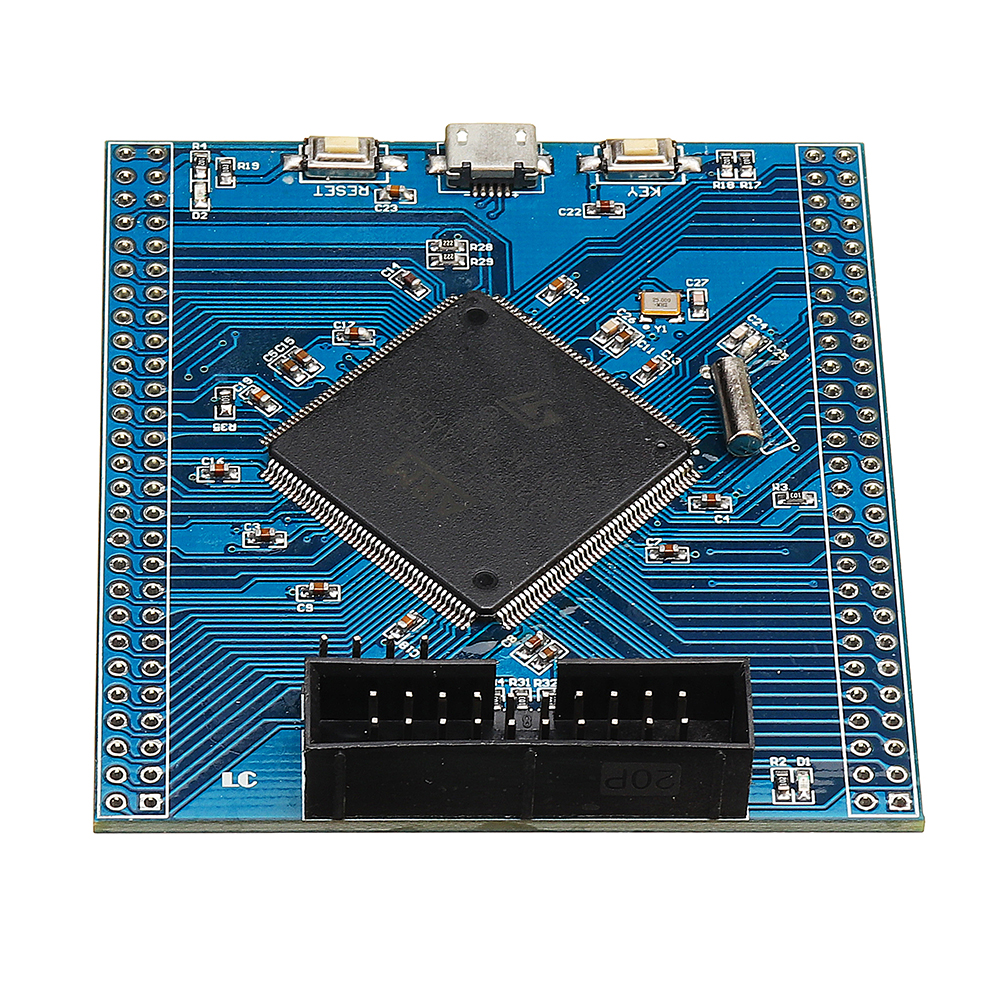

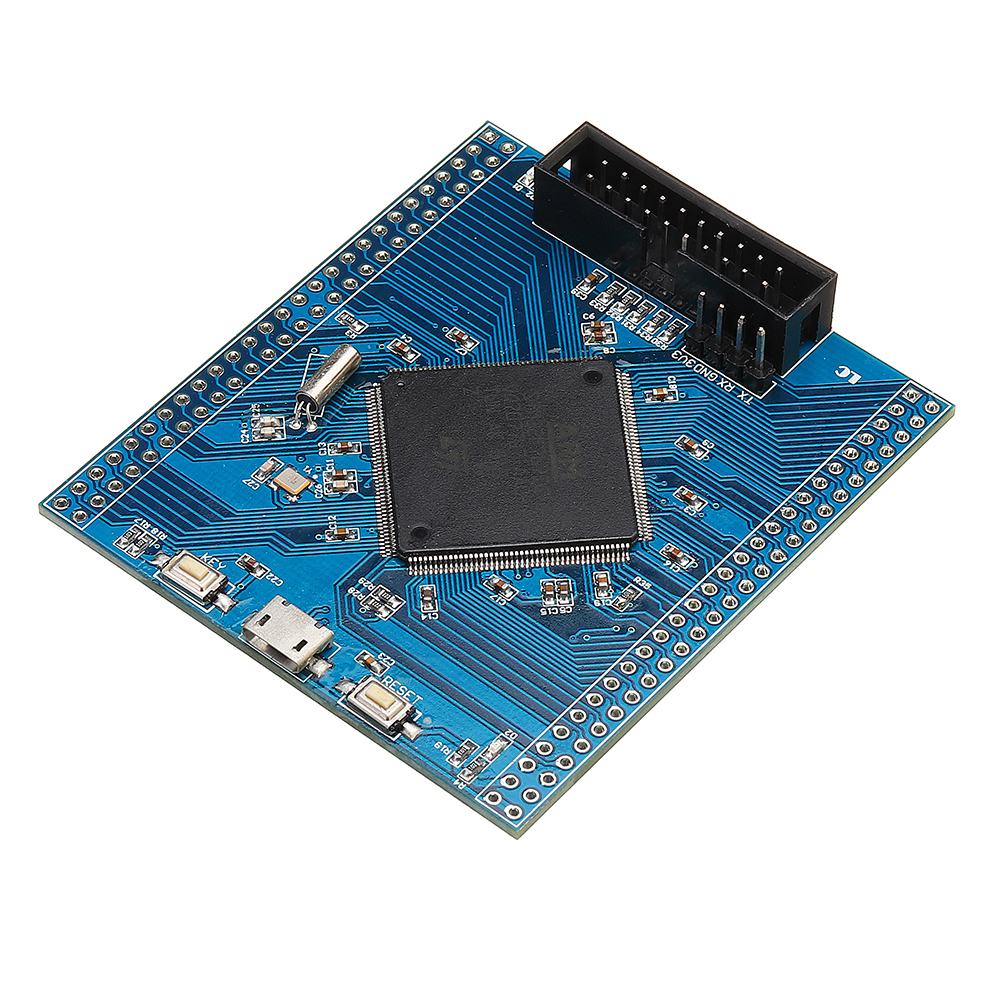

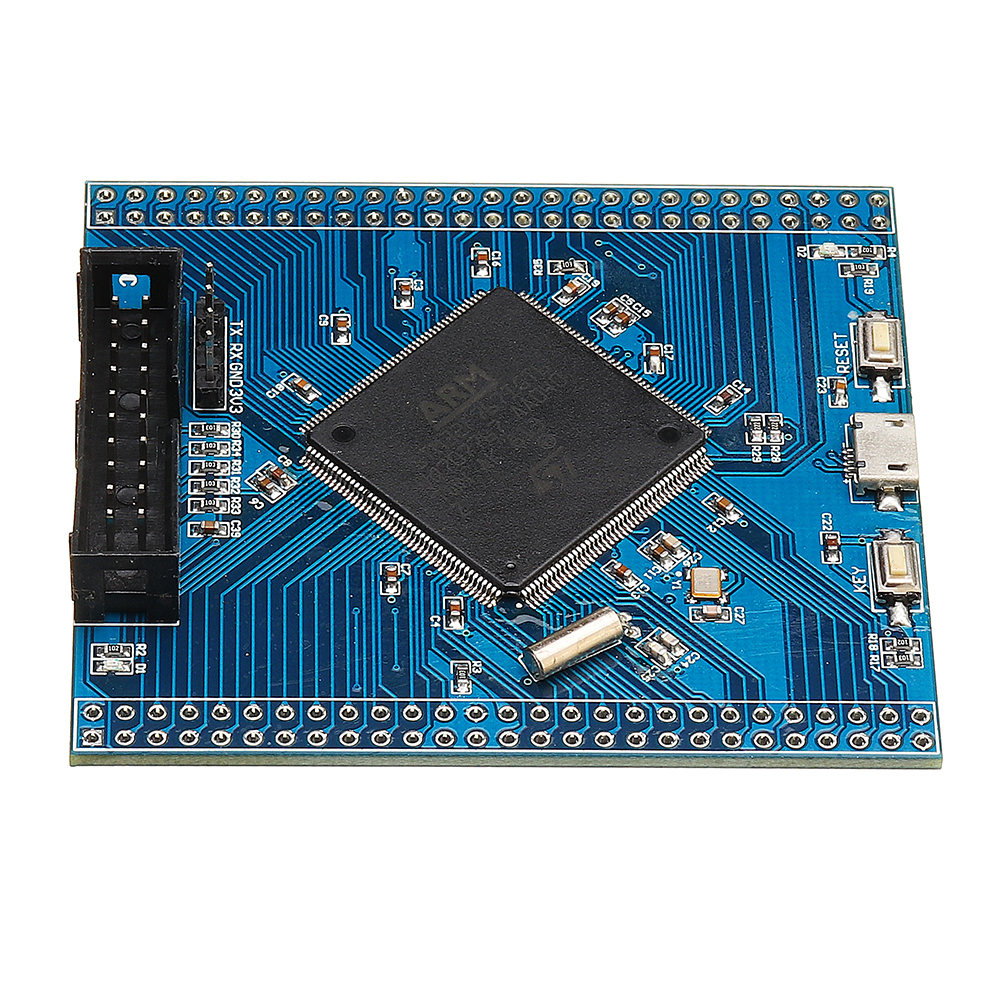

Omschrijving:
Aan boord: STM32F767IGT6-chip
Kern: Cortex-M7 32-bit RISC
Kenmerken: DSP-instructies voor één cyclus;
Werkfrequentie: tot 216 MHz;
Werkspanning: 1.8V-3.6V;
Verpakking: LQFP176;
Opslagbronnen: 1024 kB Flash, 320 kB SRAM;
Bronnen: 6xSPI, 4xUSART, 4xUART, 3xl2S, 1xSAI, 3xl2C; 1xFMC, IxSDIO, 2xCAN;
1 x USB 2.0 FS / HS-controller (met speciale DMA);
1 x USB HS ULP 丨 (voor externe USB HS PHY);
1 x 10/100 Ethernet M AC;
3xAD (12bit, 1us, 24), 2xDA (12 bit);
TIM-timer: 10X algemene timer, 2X geavanceerde timer, 2X basistimer, 1X low-power timer.
Datatoegang FLASH: W25Q128 / 16MB.
Het basiscircuit van de MCU aan boord omvat een 25 MHz, 32.768 kHz kristaloscillatorcircuit, een USB-stroombeheercircuit en een USB-interface.
Behalve de ingebouwde SDRAM en GPIO die door SPI FLASH worden gebruikt, hebben alle pinnen van de I / O-randapparaten de vorm van 2,54 mm-pinnenreeksen. Alle middelen van de chip kunnen vrij worden gebruikt.

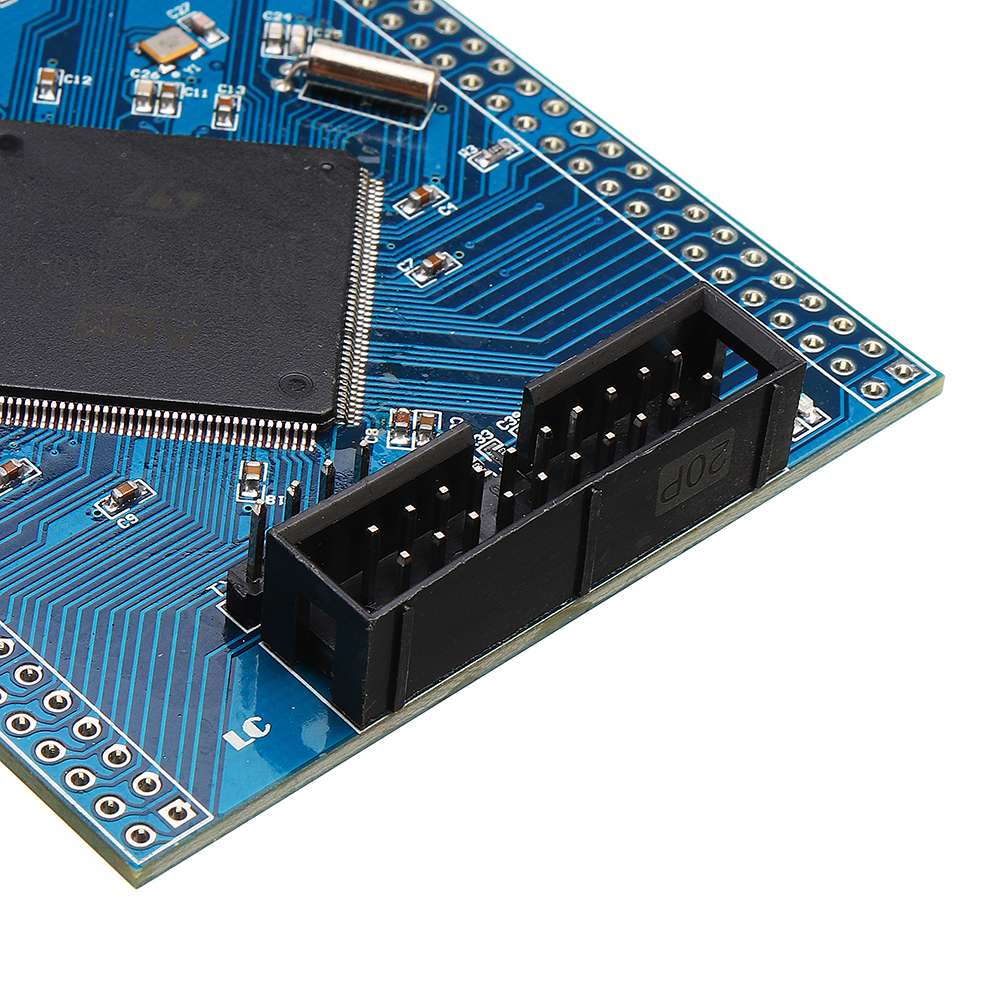

Met JTAG / SWD debugging en download-interface.
Vierlaags proces, stabiele prestaties.
Werkfrequentie: tot 180 MHz, 225 DMIPS / 1,25 DMIPS / MHZ
Werkspanning: 1.8V-3.6V
SDRAM: IS42S16400J-7TLI / 8MB
SDRAM: IS42S16400J-7TLI / 8MB
Pakket inbegrepen:
1 x STM32F767 Development Board
Pinbeschrijvingen:
1 x STM32F767 Development Board

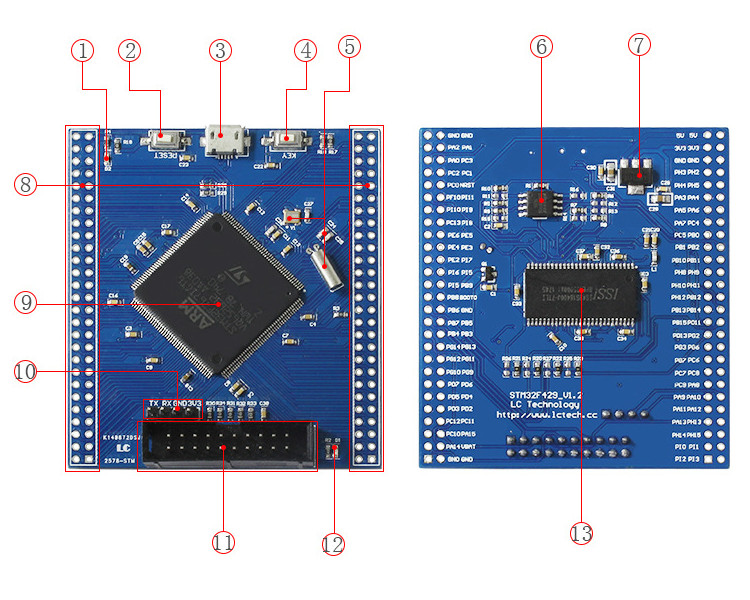

Pinbeschrijvingen:
1. D2: voedingsindicator
2. RESET: resetknop
3. J6: USB-interface
4. SLEUTEL: gebruikersknop
5. 25 MHz x 32.768 MHz kristal
6. 3.3V regelaar apparaat
7. Flash: W25Q12816MB
8. 2x27 pin-headers in twee rijen, in totaal 108 pins: GPIO97, voeding en GND11
9. STM32F767IGT6-chip
10. ISP-interface:
- 3V3: werkspanning positief
- GND: Bedrijfsspanning negatief
- TX: module seriële poort send pin (ie PA9)
- RX: module seriële poort ontvangende pin (bijv. PA10)
11: Foutopsporingsinterface JTAG / SWD
12: D1 Gebruikers-LED
13: SDRAM: IS42S16400J-7TL18M
