Overzicht:

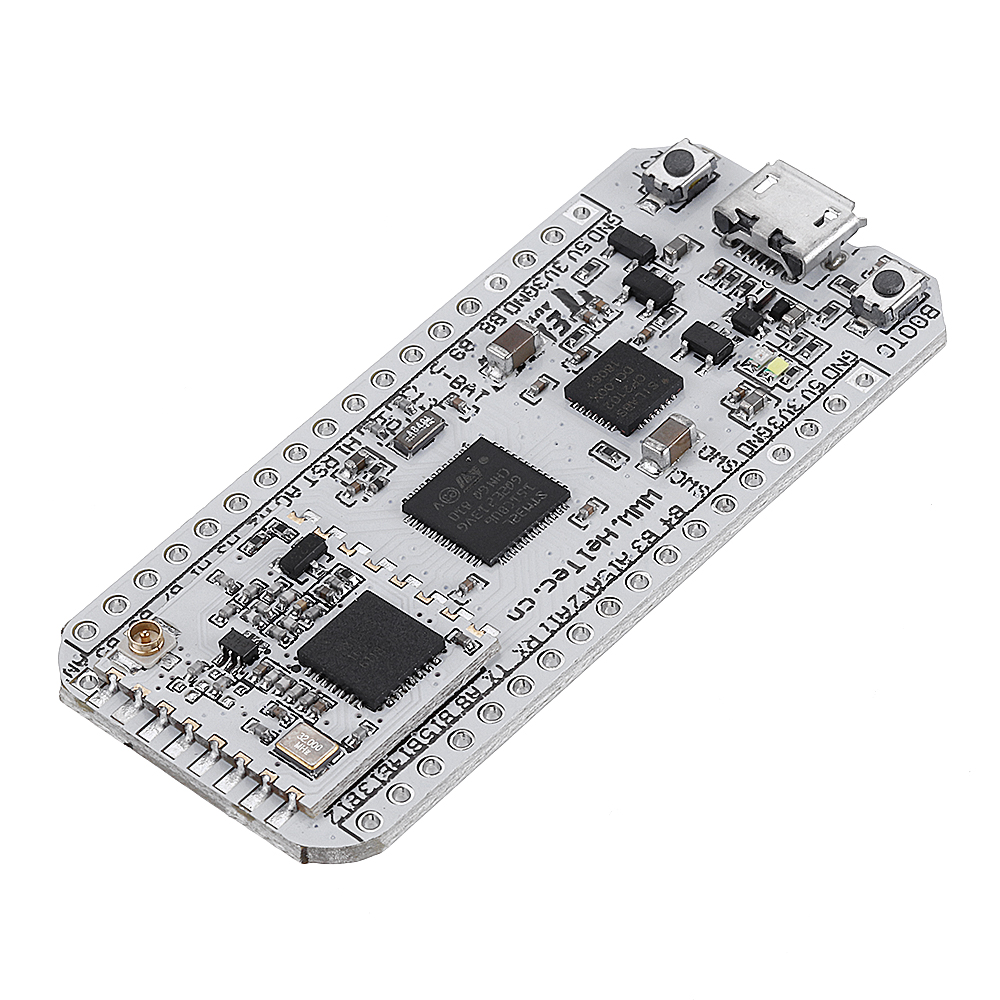

Het RF-gedeelte van LoRa_Kit_151 is gebaseerd op de Semtech SX127x-chipmodule en de hoofdbesturingschip is STM32L151CBU6. Het product is gepositioneerd als een laag vermogen, kosteneffectieve LoRaWAN-oplossing evaluatiebord. Met de andere producten die door ons bedrijf worden geproduceerd, is het handig om het volledige LoRaWAN-protocol te verifiëren.
toepassingen:
- Internet van dingen
- Meterconcentrator
- Industriële controleconcentrator
- Security Alert System Gateway
- LPWAN-basisstation
specificaties:
Afmetingen: 57 x 27 x 7 (14) mm
Werkfrequentieband: 433MHz ~ 510MHz;
Zendvermogen: 18dBm ± 1dBm, emissiestroom: ≈100mA;
Ontvangstgevoeligheid: -139dBm (SF12, bandbreedte 125KHz);
Kenmerken:

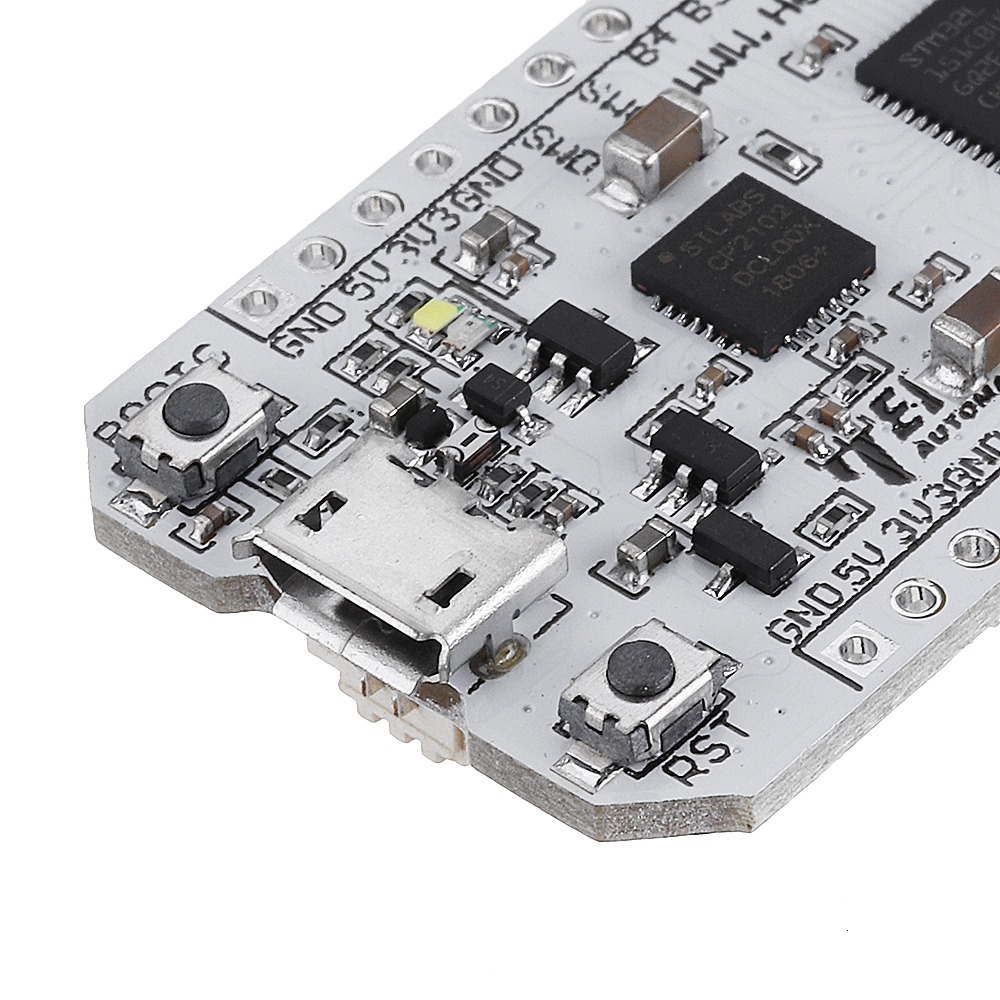

- Interne CP2102 USB-naar-seriële poortchip (aangesloten op 151's USART1) voor eenvoudig debuggen en programmeren (stuurprogramma);
- 2 LED-indicatoren: Oranje: Stroomindicator (knipperend - ingeschakeld, lang opgeladen, uitgeschakeld - bezig met opladen voltooid), wit: verbonden met PB8, hoog niveau;
- De RTC-klok gebruikt een extern kristal van 32.768KHz;

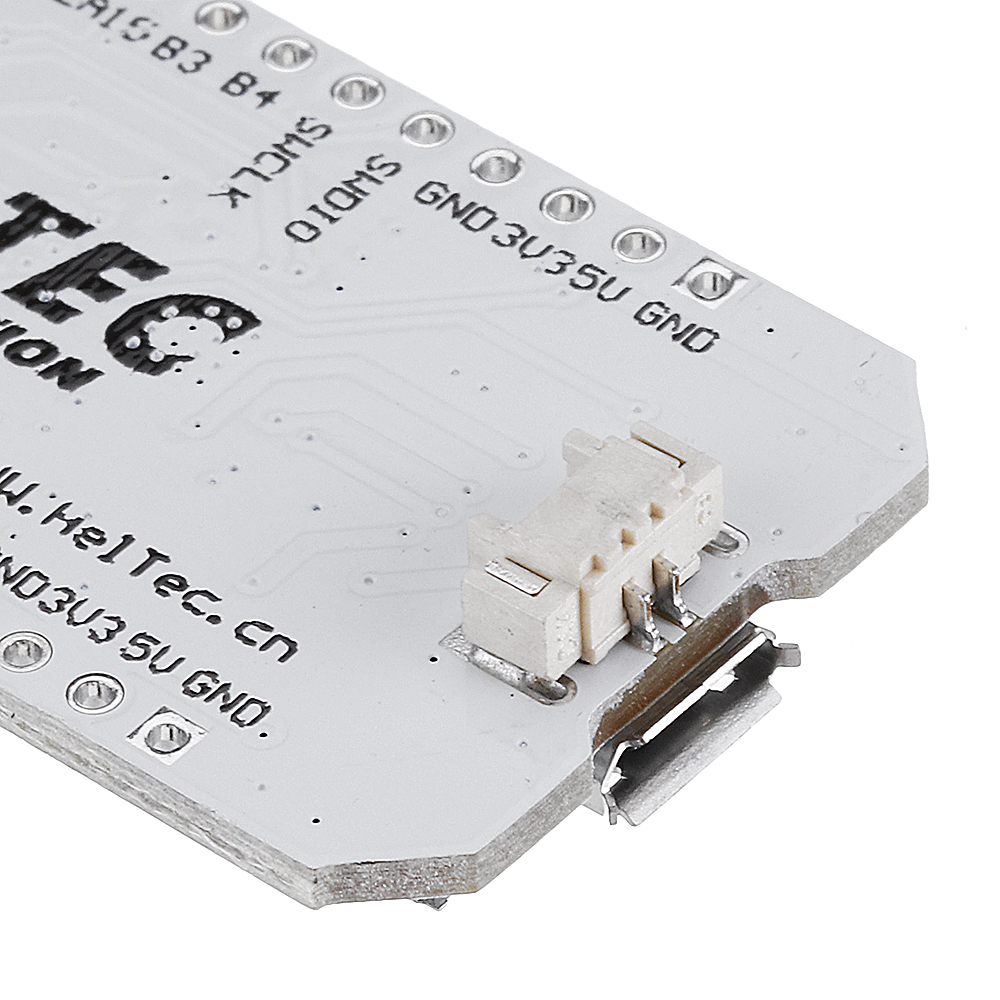

- Laad- en ontlaadbeheerchip aan boord van de lithiumbatterij, kan de lithiumbatterij rechtstreeks opladen of de lithiumbatterij gebruiken;
- Voltooi STM32L151 Functies: SPI, USART, IIC, GPIO, ADC ...
- SDK-ontwikkelkits leveren die het LoRaWAN Class A / C-protocol ondersteunen;
- Systeembronnen: FLASH - 128K, RAM - 16K, EEPROM - 4K;
- Beschikbare bronnen voor gebruikers: FLASH - 64K, RAM - 8K, EEPROM - 4K
Pakket inbegrepen:
1 x SX1278 LoRaWAN Knooppunt IoT Development Board
