T.RD8503.03 Firmware: http://myosuploads3.banggood.com/products/20190305/20190305040218T.RD8503.031.rar
Beschrijving:
Model: T.V53.03 (update van 25 december 2019)
Tv-formaat: analoog signaal
Taalondersteuning: Russisch, Engels, Hindi, Vereenvoudigd Chinees, Khmer, Vietnamees, Myanmar, Frans, Duits, Italiaans, Spaans.

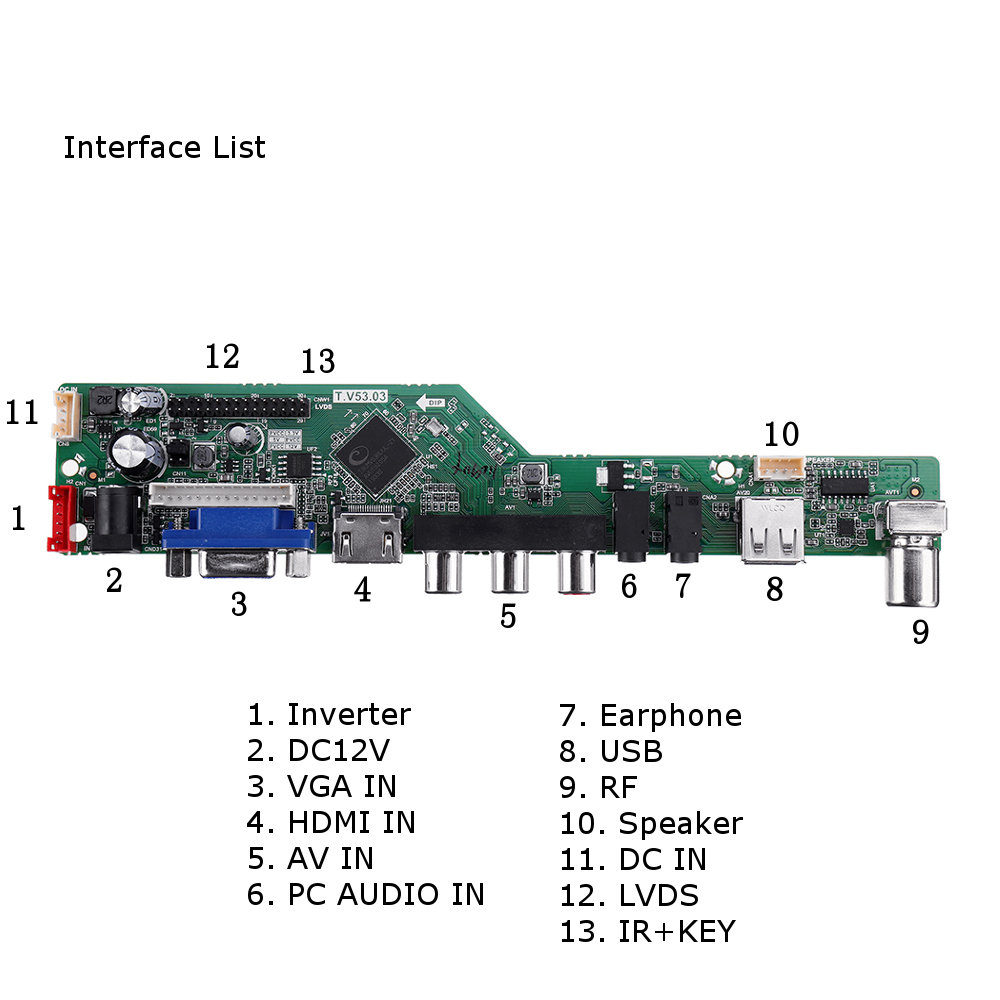

Invoerinterface: afspelen van pc / HDMI / tv / AV / USB-multimedia
Voedingsadapter: DC 12V 3-5A
Scherminterface: LVDS 2ch 8
Schermspanning: 3,3V / 5V / 12V (sprongdop)
Niet alleen USB-interface kan worden gebruikt om programma's te upgraden, maar kan ook gebruiken om video / muziek / foto af te spelen, eigenlijk worden formaten ondersteund. U kunt ook afbeeldingen voor het opstarten van een boot of LOGO en Mirror Enable instellen.
Hoe weet je of je paneel geschikt is voor dit bord?
Stap 1: Zoek de resolutie van uw LCD-model (u kunt de resolutie bekijken via deze link: http://www.panelook.com/index.php)
Stap 2: Zoek en schrijf in de bijbehorende firmware.
Ondersteunt alleen de resolutie van:
1920x1200
1920x1200
1920x1080
1680x1050
1680x945
1600X1200
1600x900
1400X1050
1440x900
1366x768
1280x1024
1280x854
1280x800
1280x768
1280x720
1024x768
1024x600
800x600
Hoe weet je of je paneel geschikt is voor dit bord?
Stap 1: Zoek de resolutie van uw LCD-model (u kunt de resolutie bekijken via deze link: http://www.panelook.com/index.php)
Stap 2: Zoek en schrijf in de bijbehorende firmware.
Programmering:
1. Plaats de firmware van "SKR8503_100.bin" in de geformatteerde USB-flashdisk (FAT32) en plaats vervolgens de USB-schijf en de 7KEY-knop op het bord
2. Nadat u de stroom hebt aangezet, brandt het lampje van de toets 7sleutel rood en knippert dan sneller rood.
HET BLINKT knipperend en NOOIT STOPPEN. het is normaal, wacht maar ongeveer 1 minuut, het betekent dat de upgrade is voltooid. schakel vervolgens uit en trek de u-schijf eruit. (Merk op dat schrijfprogramma's geen stroomuitval veroorzaken, crashen kan niet gebruiken)
Pakket inbegrepen:

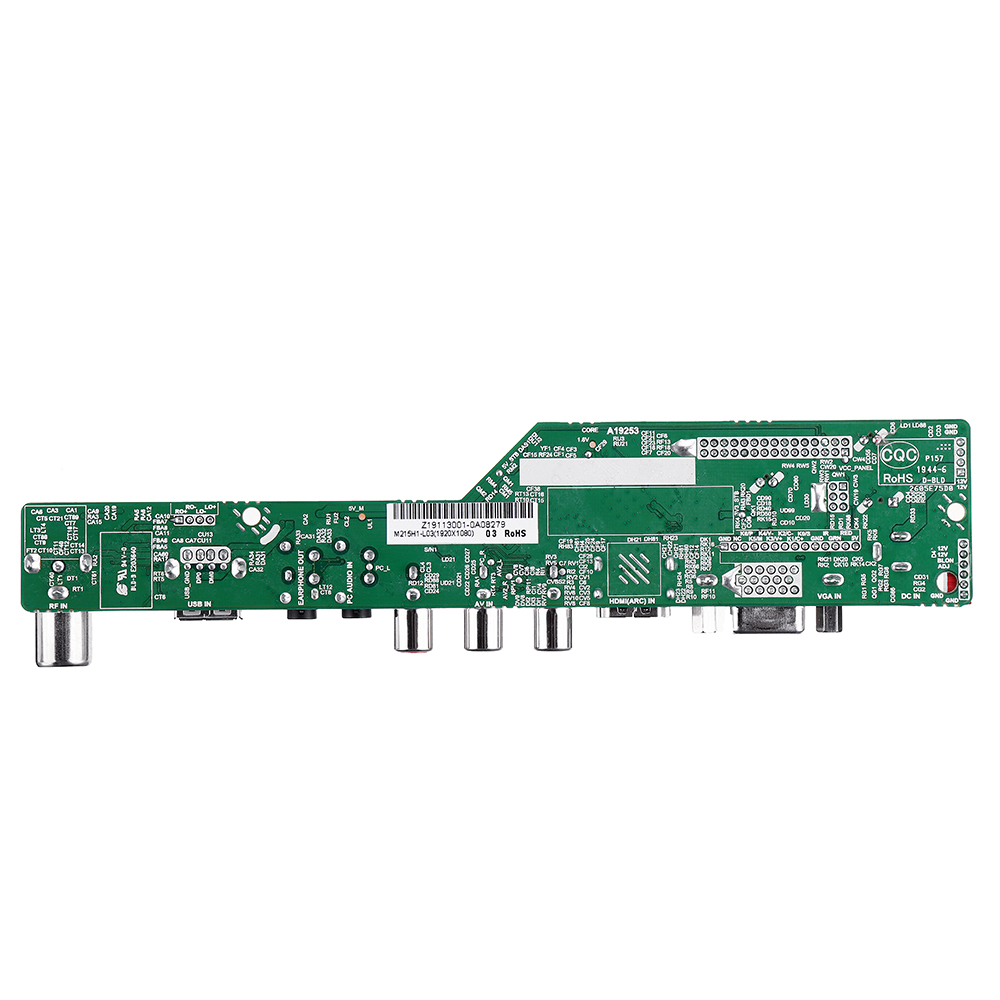

1 x controllerkaart
1 x Engelse afstandsbediening
1 x IR
1 x 7-toets
1 x 2ch 8bit 40-pins Lvds-kabel 250 mm lang
2 x 4ohm 3W-luidspreker
1 x EU 12V 4A voedingsadapter
1 x 4 stks CCFL-omvormer met een pin-pitch van 3,5 mm
1 x 4 stks CCFL-omvormer met een pin-pitch van 3,5 mm
Notitie:
De IR & KEY-definitie is speciaal en verschillend tussen v29 v56 v59 en 3463A, let op en meng niet.
De IR & KEY-definitie is speciaal en verschillend tussen v29 v56 v59 en 3463A, let op en meng niet.
Deze kit is alleen voor de signaalinterface 2ch 8bit 40-pins en met 4 stks CCFL inverter
Als u niet zeker bent, geef dan uw modelnummer van het LCD-paneel op, zodat we u kunnen helpen, bedankt
