Functies van de T50N USB-tafel:
Spanning, stroom, vermogensmeting, Ah, Wh capaciteit, energieweergave
Belastingsweerstandsmeting toont de equivalente weerstand, QC, FCP, PD-bewaking (niet-lokvogel)
Dual-voltage en huidige real-time curve
T50N USB-tabel Specificaties:

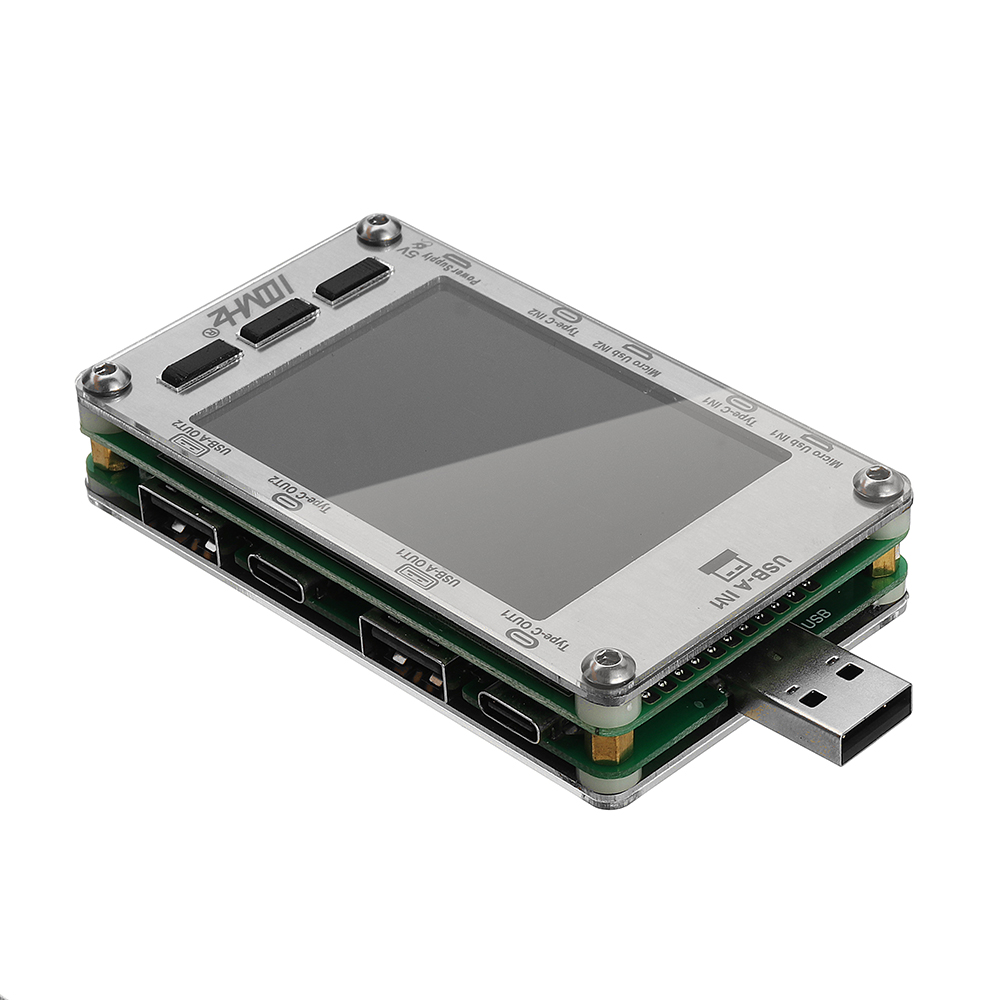

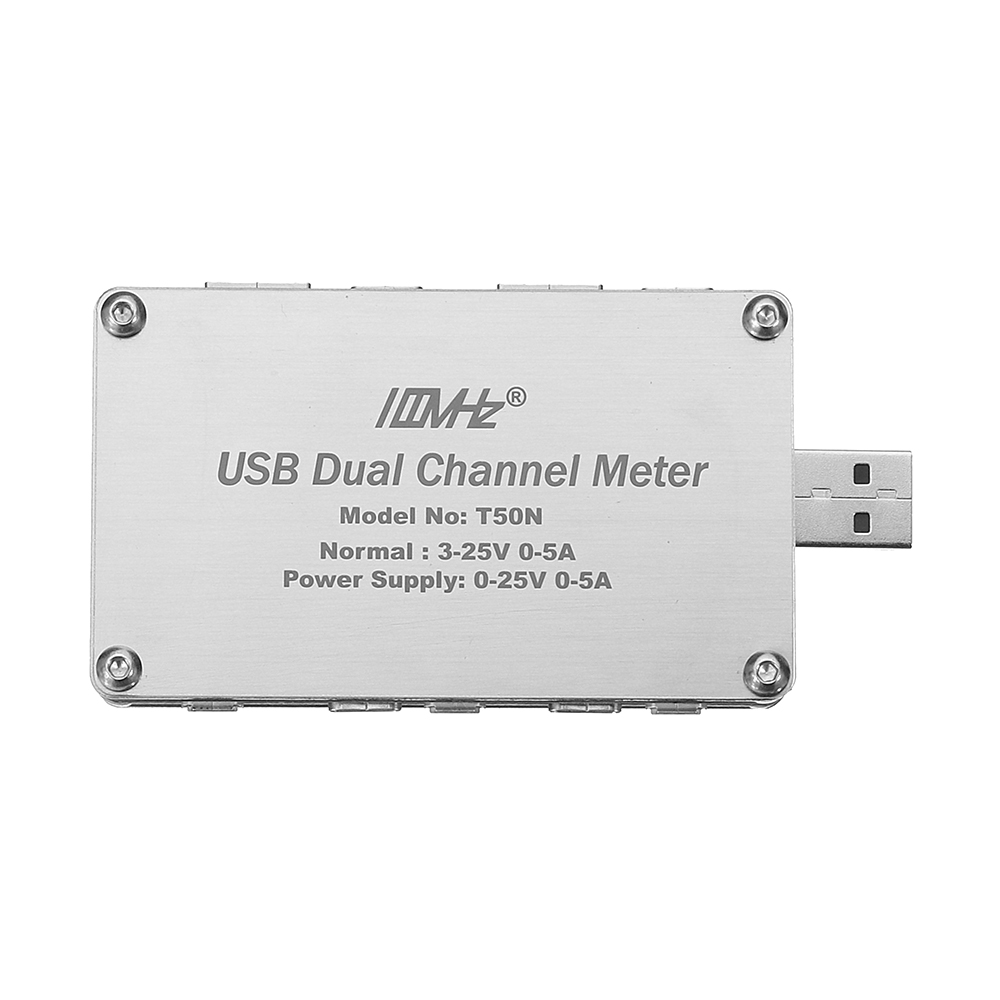

Model: T50N dubbele USB-tafel

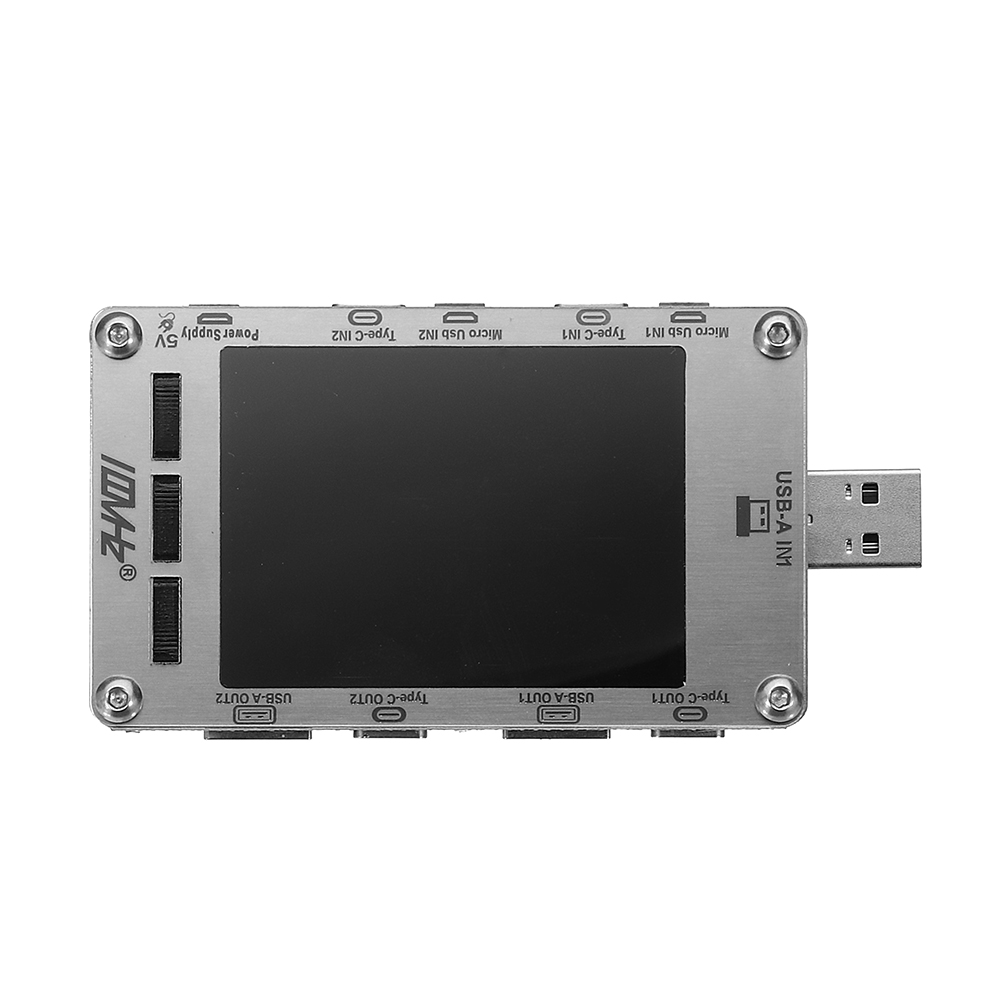

Scherm: 2,6 inch IPS TFT 320 * 240
Afmetingen: 95 * 50 * 14mm
Bemonsteringsweerstand: 25 milliohms
Eigen interne weerstand: 50 milliohm
Stroomverbruik: ongeveer 0.6W (120mA op 5V)
Snelle oplaadtruc: niet ondersteunen
D + D-voltage: niet weergegeven
Spanningsbereik: 3-25V (onafhankelijke voeding 0-25V)
Huidig bereik: 0-5A
Resolutie: 0.001V 0.001A
Nauwkeurigheid: 0,03 V 0,005A

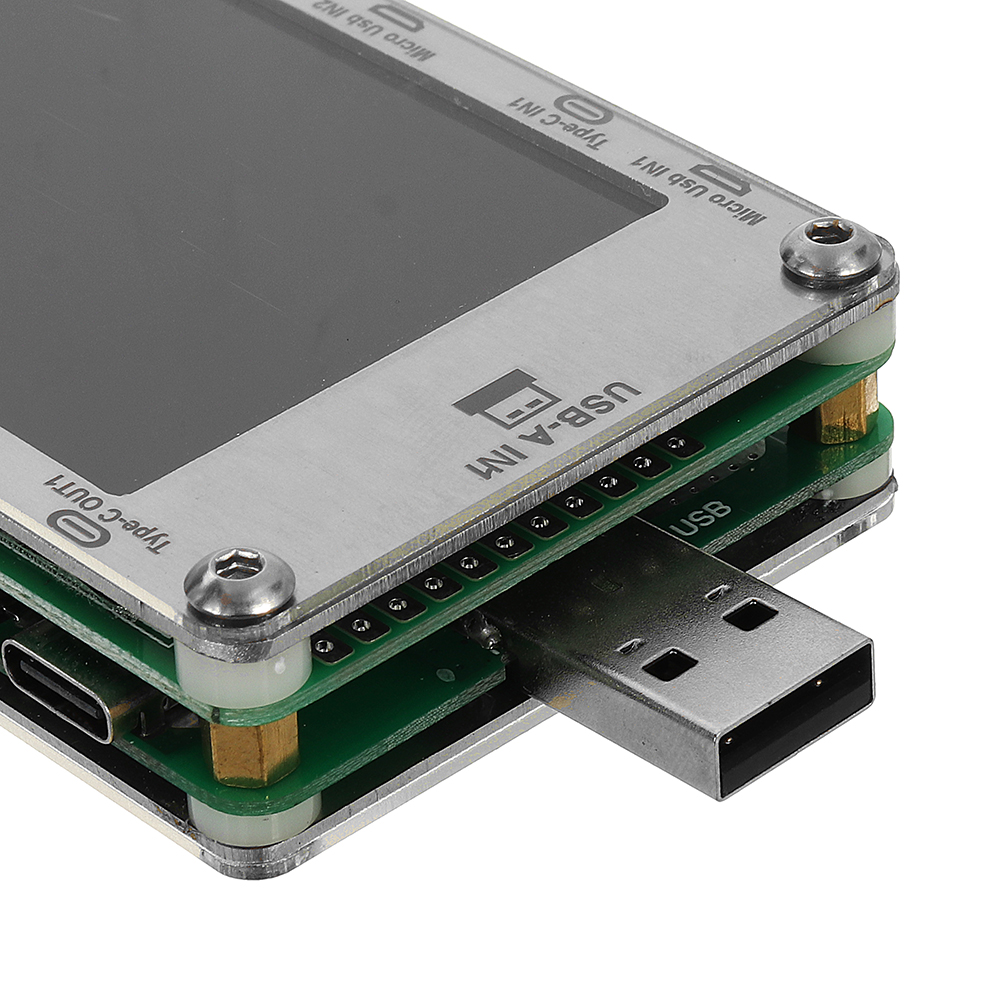

Invoerinterface: USB-A mannelijk * 1
Micro USB-moeder * 2
Type-C moeder * 2
Uitgangsinterface: USB-A Moeder * 2
Type-C moeder * 2
Power Interface: Micro USB Female * 1
Notitie:
1. De vette lijn vertegenwoordigt de hoogspanningslijn, neem een grote stroom, als 5A circuit, om ervoor te zorgen dat het dikke lijndeel van het circuit en de pad lange tijd bestand is tegen 5A stroom;
2. Two ways common ground; Vermogen kan ook worden vervangen door een weg met 2 belasting;
3. 5V voeding beschikbaar Onze ondersteunende stappenplaat stelen elektriciteit van 1, 3-25V kan werken;
4. Omdat de voeding 5V is aangesloten 1117, verander 3.3V en 5V directe toegang tot de OP07, en deze twee apparaten in de volgende 10V kunnen goed werken, 5V dan een iets hoger punt,
zoals (6V), maar zorg ervoor dat Stabiel of OP07 met een verschillende spanningsverschuiving niet hetzelfde is, wat leidt tot de noodzaak om opnieuw te kalibreren;

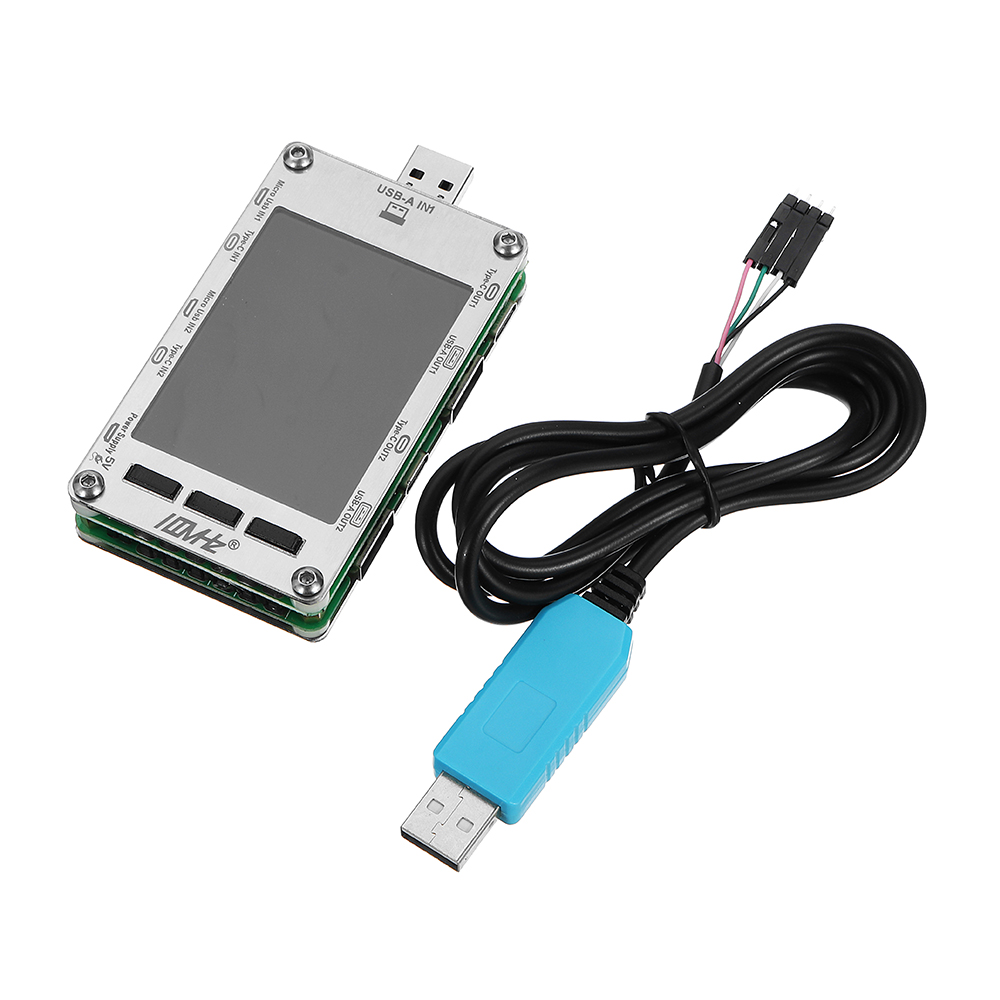

5. Omdat dit product is gebaseerd op de productie van Usart-GPU, zijn alle interfaces volledig aanpasbaar met de host GpuMaker voor het product.
Pakket inbegrepen:

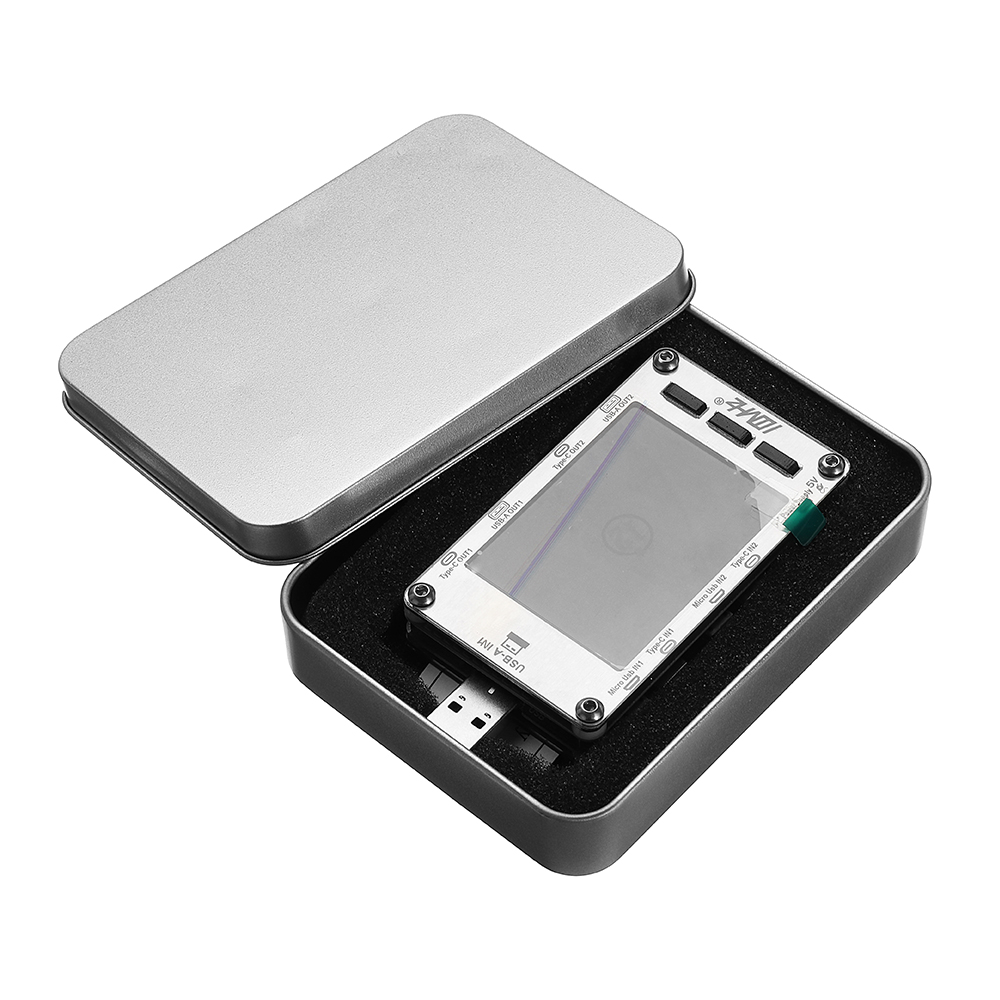

1 x T50N dubbele USB-meter met roestvrijstalen behuizing
