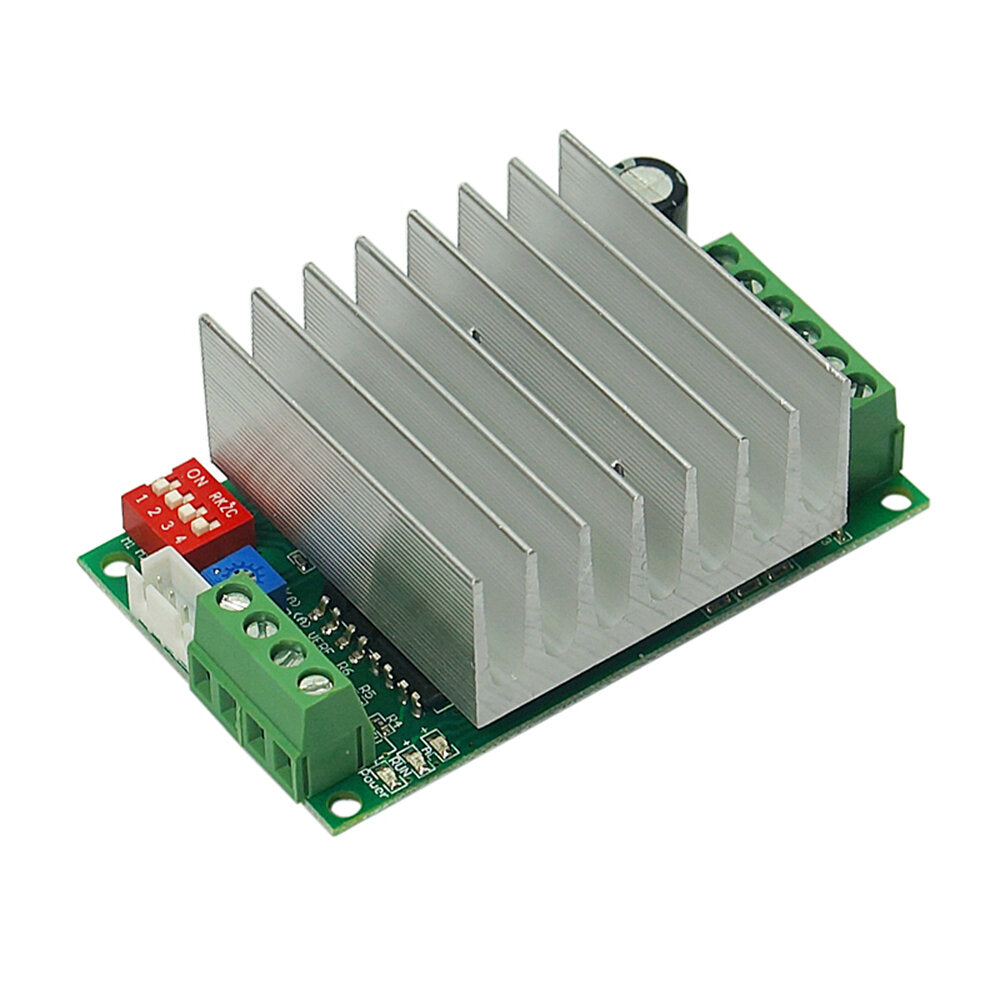

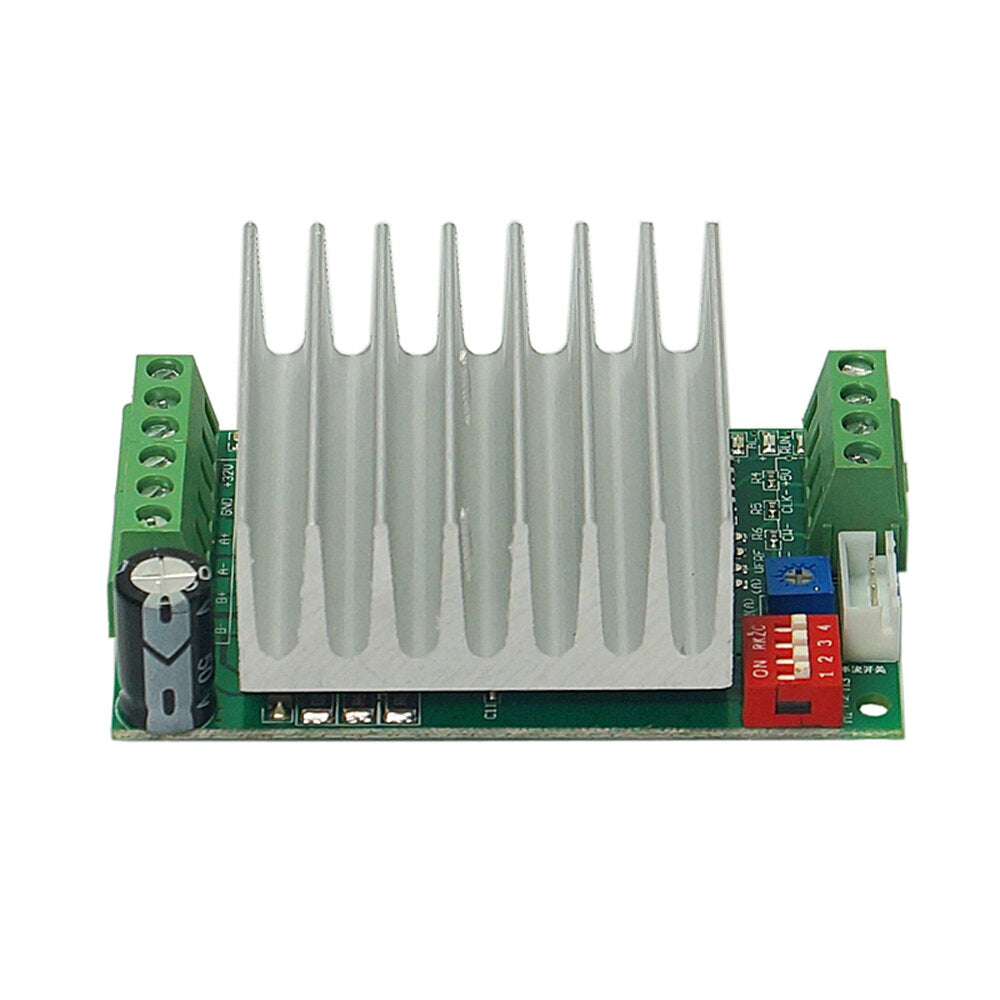

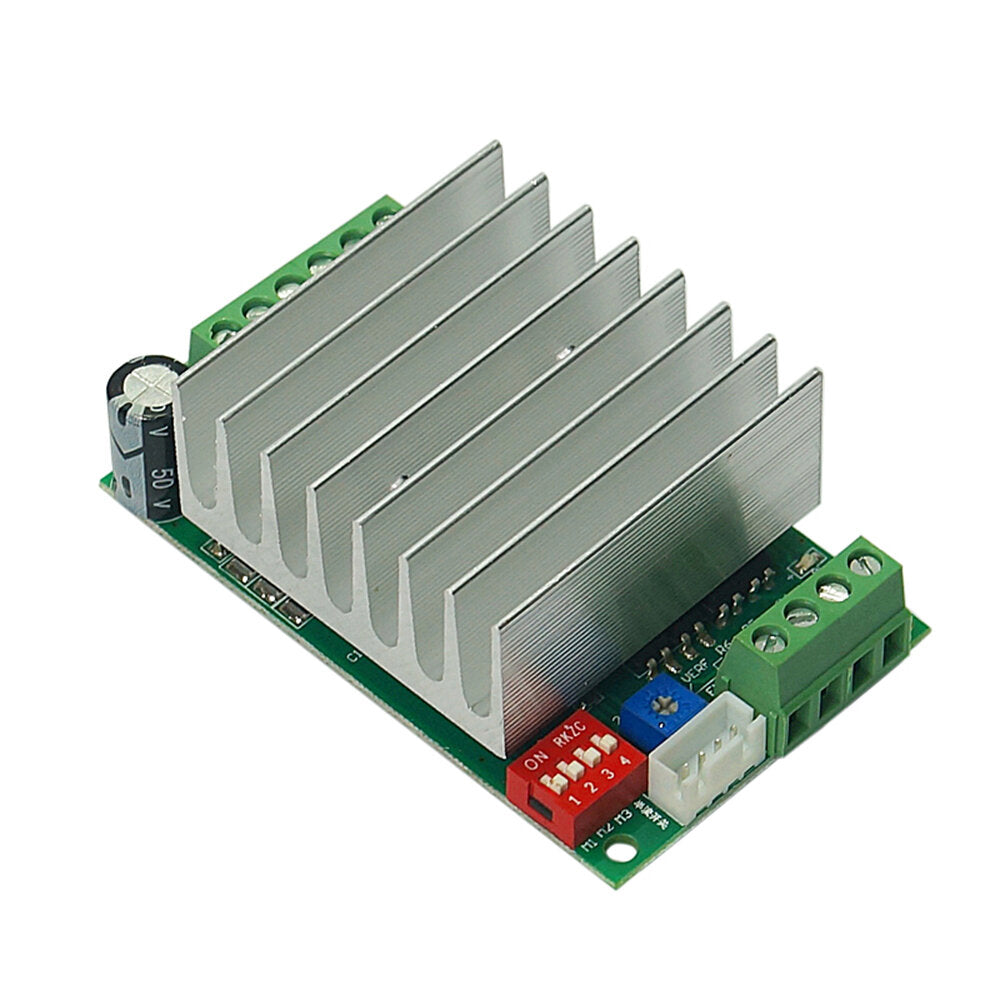

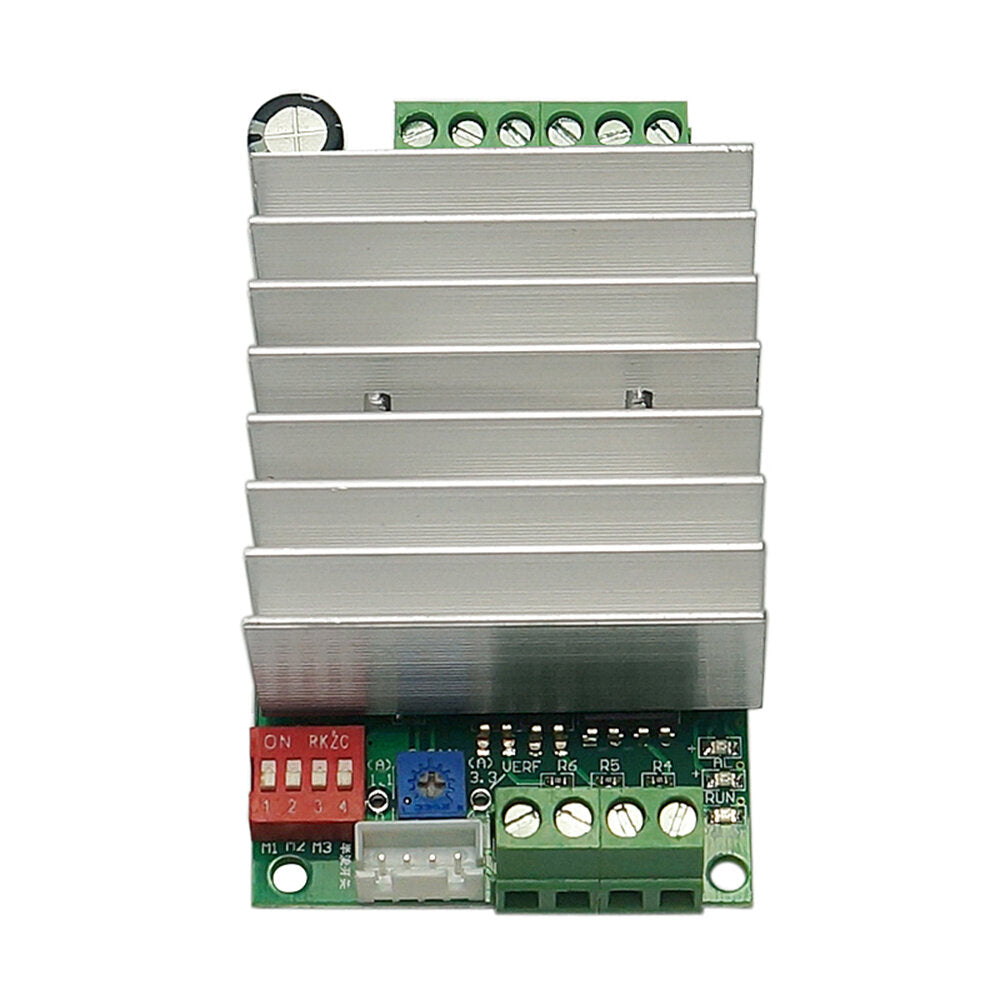

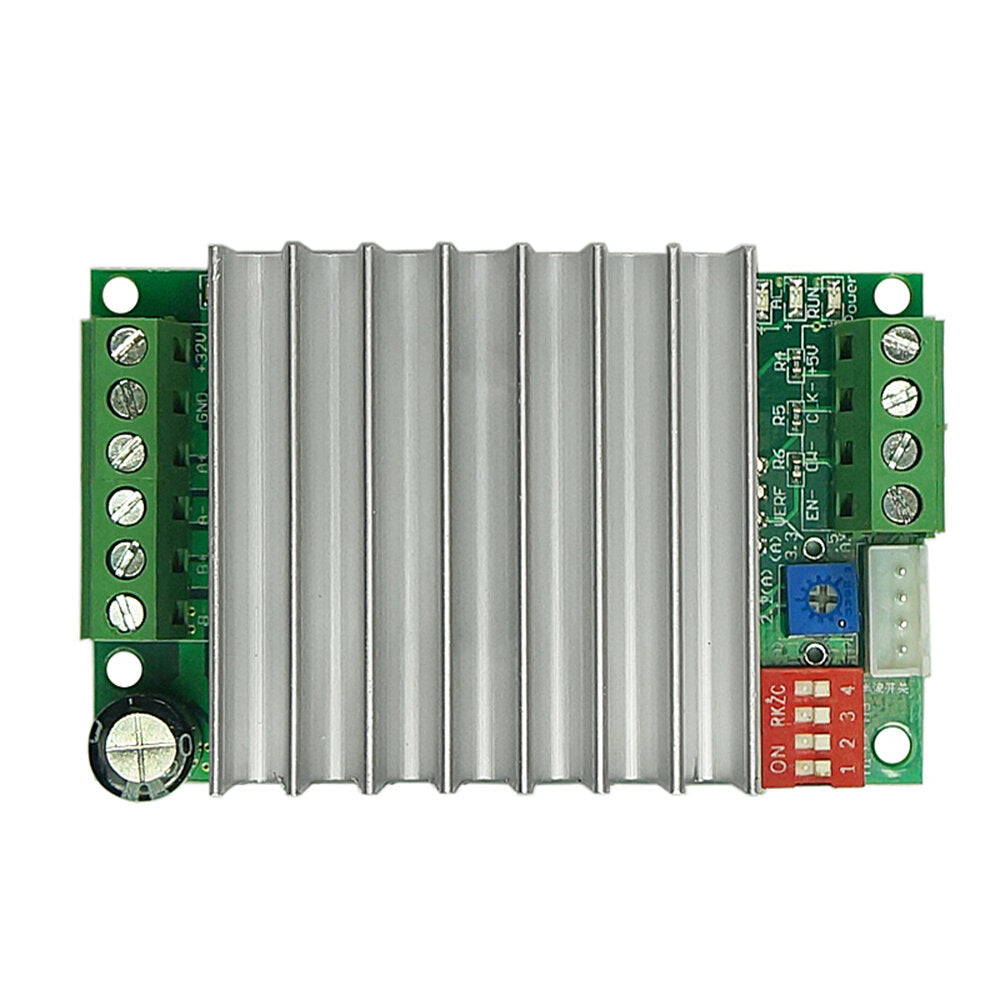

Beschrijving:
1) Bedrijfsspanning DC 10V-45V. DC32V schakelende voeding wordt aanbevolen.
2) high-speed optische koppeling 6N137, zorgen voor hoge snelheid zonder stap te verliezen.
3) Toshiba's nieuwe hoge stroom, hoogspanning TB6600HG nieuwe originele chip, er zijn lagedrukuitschakeling, oververhitting parkeren en overstroombeveiliging, kortsluitingsbeveiliging en verhoogd in vergelijking met TB6560.
4) Nominaal maximaal vermogen bereikt: ± 4,5A.
5) voor 4.2A 42,57,86 binnen de tweefasen / vierfasen / vierdraads / zesdraads stappenmotor.
6) Automatische halfstroomfunctie.
7) Onderverdeling: volledige stap, halve stap, 1/4-stap, stap 1/8, 1/16-stap, tot 16 segmenten.
Voorzien zijn van:
1. De uitgangsstroom is traploos instelbaar om aan uw verschillende toepassingsvereisten te voldoen.
2. Automatische halfstroomfunctie. Het is ook uitgerust met een automatische halfstroomschakelaar, die gemakkelijk te gebruiken is.
3. Gebruik 6N137 high-speed optische lotuswortel om hoge snelheid te garanderen zonder stap te verliezen.

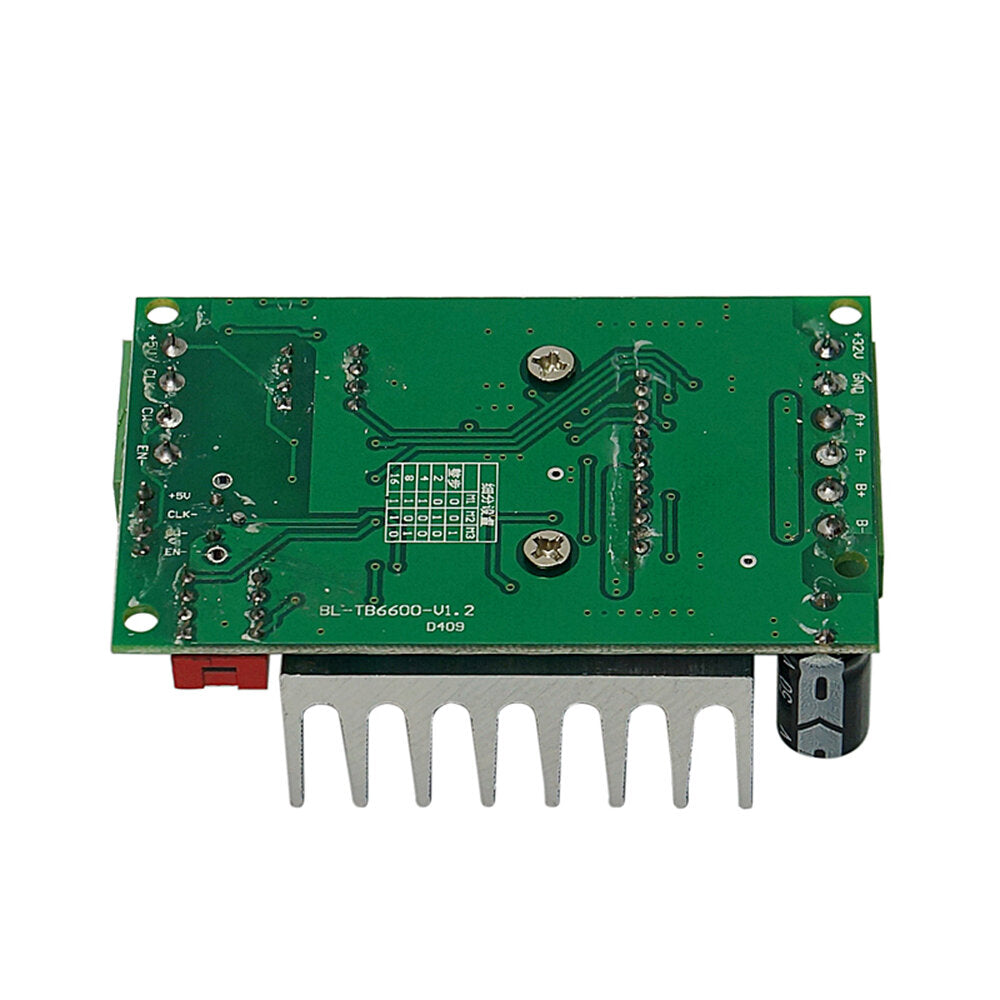

4. De instructies voor het instellen van de onderverdeling staan op de achterkant van het bord.
5. Gebruik een vergrote radiator, goede warmteafvoer.
6. Met uitgang kortsluiting functie, zorgeloos gebruik.
7. Door de gemeenschappelijke anode-invoermodus aan te nemen, zijn er twee invoerterminals, de bedrading is handiger.
Specificatie:
|
Naam |
TB6600 4.5A stappenmotorstuurprogramma |
|
Werkspanning: |
DC 10V-45V (suggereren om DC32V schakelende voeding te gebruiken) |
|
Nominaal maximaal vermogen |
± 4,5A |
|
Sollicitatie |
Van toepassing op 42/57/86 tweefasen / vierfasen / vierdraads / zesdraads stappenmotor |
|
Dimensie |
50 * 82 * 35mm |
Pakket Inbegrepen:
1 X Stappenmotor Driver
