Kenmerken:
1. 9V-40V gelijkstroom voeding
2. H-brug bipolaire constante fase stroomdriver
3. De maximale uitgangsstroom is 4.0A (acht optioneel)
4. Tot 32 segmenten van zes soorten submodi beschikbaar
5. Het ingangssignaal hoge snelheid foto-elektrische isolatie

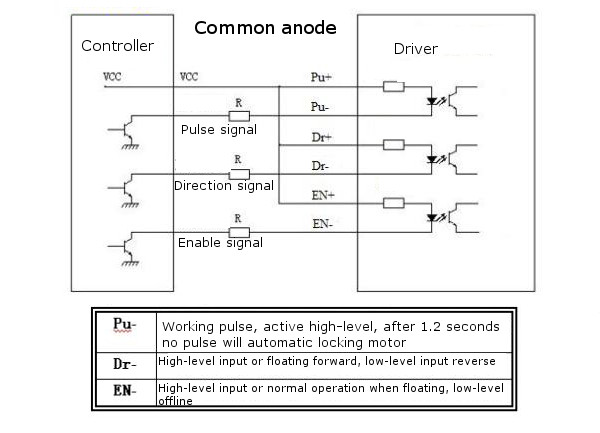

6. Standaard common anode single puls interface
7. Offline functie
8. Semi-enclosed chassis kan zich aanpassen aan een veeleisende omgeving
9. Zorg voor energiebesparende semi-automatische stroomslotfunctie
10. Ingebouwde thermische bescherming en overspanning
specificaties:
Spanning: tot 50V
ON weerstand (boven + onder) = 0,4 Ω
Voorwaartse en omgekeerde rotatie controle
5 soorten submodi selecteren (1/1, 1/2, 1/4, 1/8, 1/16 stap)
Uitgangsstroom: IOUT = 5.0A (piek binnen 100 ms)
Nominale output: IOUT = 4,5 A
Ingang aftrek weerstand: 100 KΩ
Huidige output alarmpen: Ialert = 1mA
Monitor uitgangspunt (MO): Imo = 1mA
Met reset en enable pins
Met een standby-functie.
Het breken van de traditionele single-supply
Ingebouwde thermische beveiliging (TSD) schakeling
Ingebouwde spanningsbeveiliging (UVLO) schakeling
Ingebouwde overstroomdetectie (ISD), het circuit
Notitie:

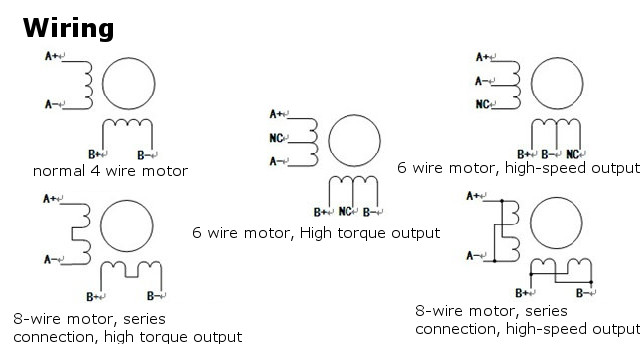

Voor stapmotor: 42, 57, 86 type 2 fase 4 fase (4/6/8 lijn)
Pakket inbegrepen:

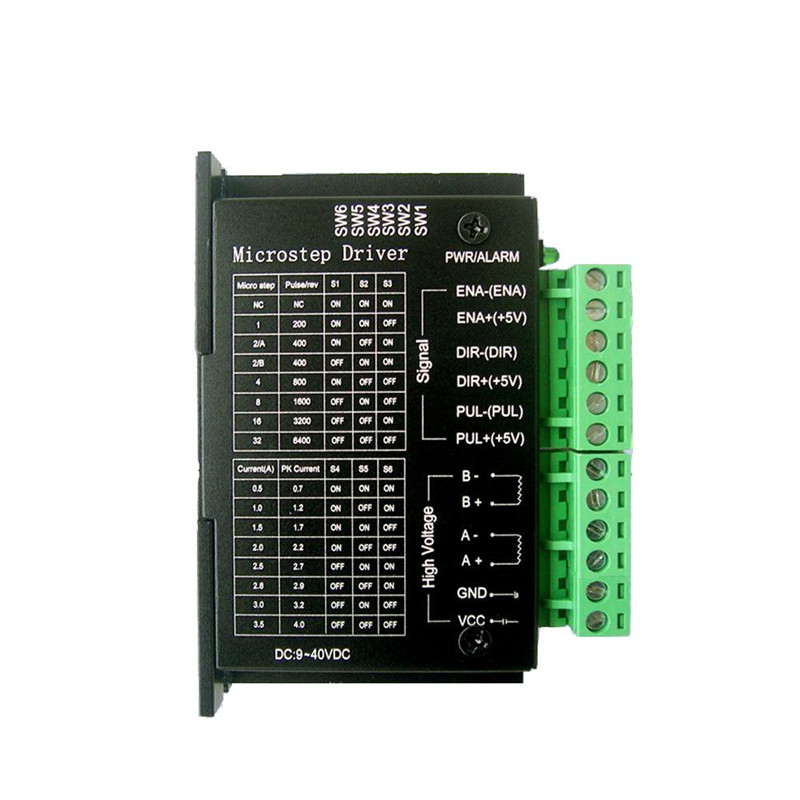

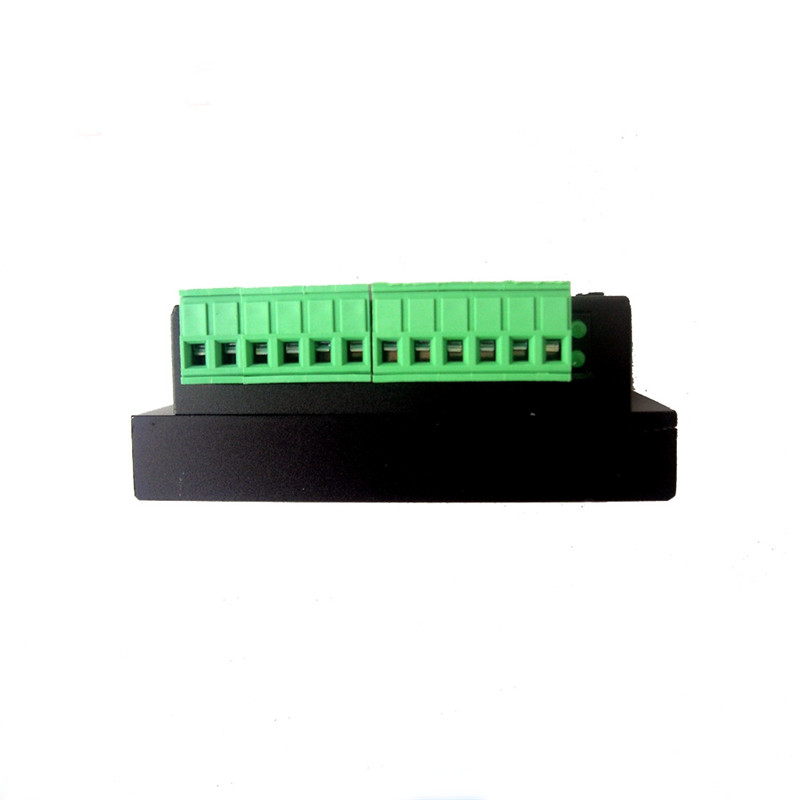

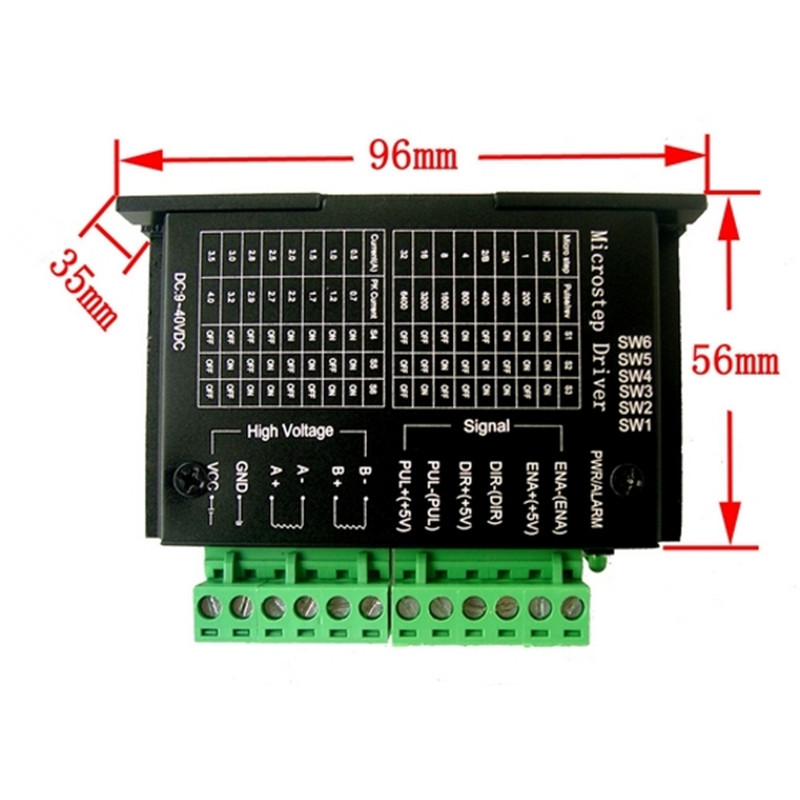

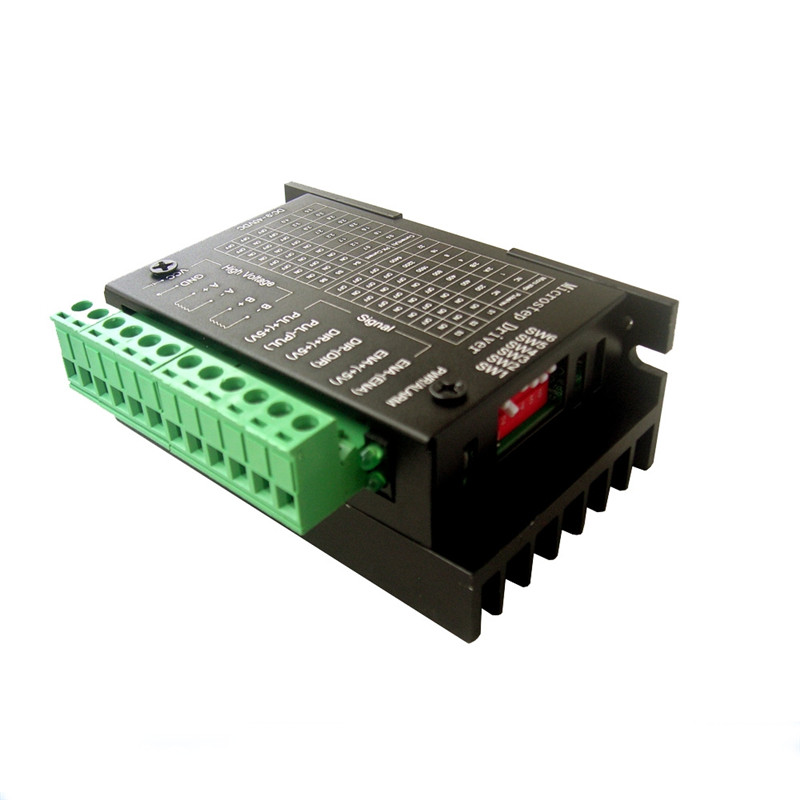

1 x TB67S109AFTG Stepper Motor Driver Controller
,
,
,
,
,
,
