Omschrijving:

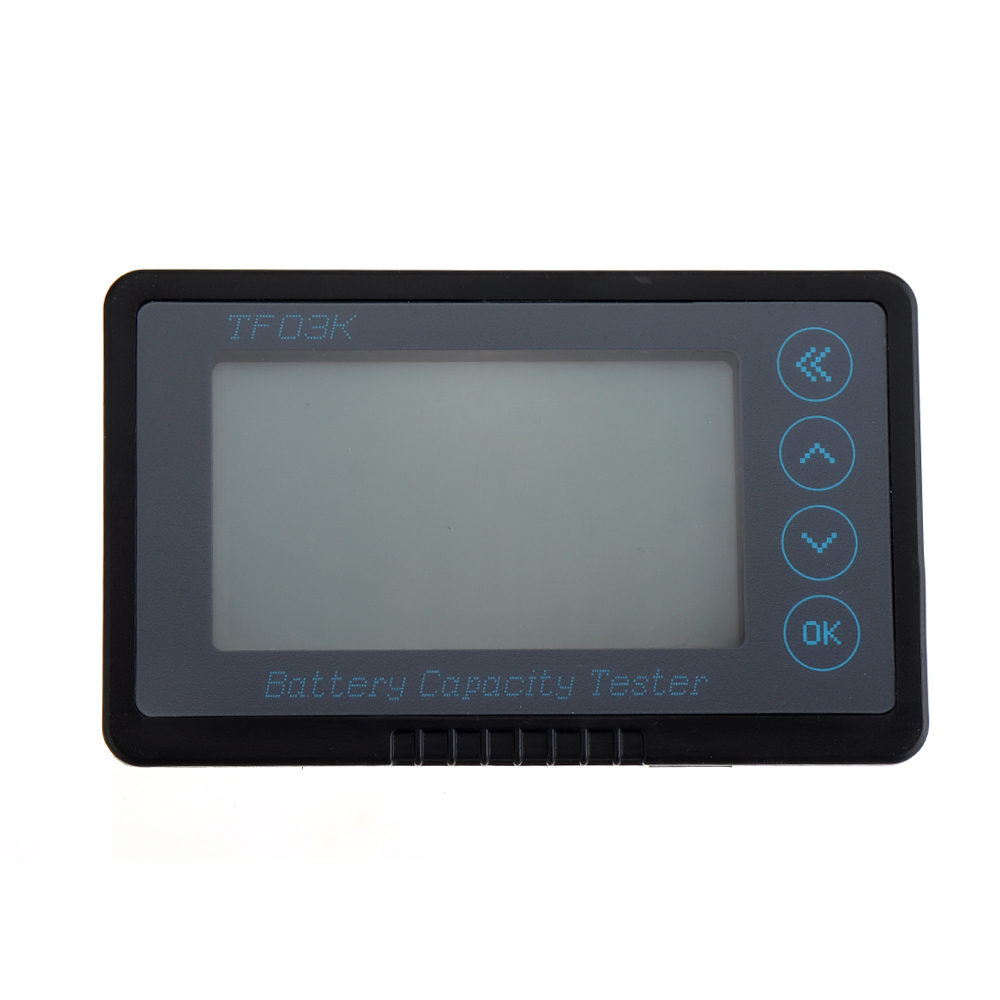

TF03K is een soort batterij-indicator met hoge nauwkeurigheid, TF03K kan de spanning, stroom en capaciteit van loodzuur / lithium-ionbatterijen testen en weergeven met een intuïtief batterijsymbool en percentage. Gebruikers kunnen de status van de batterij op tijd weten. TF03K heeft een geheugenfunctie. Deze batterij-indicator is geschikt voor mobiele en draagbare apparatuur, UPS, elektrische voertuigen, ebike, batterijauto's, balansauto's, reinigingsmachines, enzovoort.
TF03K is anders met batterij-type spanningsindicator, TF03K heeft een hoge nauwkeurigheid en hoge betrouwbaarheid. Het is dus duurder dan de batterij-indicator van het spanningstype zoals LY4, LY6 ......
TF03K is een soort batterij-indicator met hoge nauwkeurigheid, TF03K kan de spanning, stroom en capaciteit van loodzuur / lithium-ionbatterijen testen en weergeven met een intuïtief batterijsymbool en percentage. Gebruikers kunnen de status van de batterij op tijd weten. TF03K heeft een geheugenfunctie. Deze batterij-indicator is geschikt voor mobiele en draagbare apparatuur, UPS, elektrische voertuigen, ebike, batterijauto's, balansauto's, reinigingsmachines, enzovoort.
TF03K is anders met batterij-type spanningsindicator, TF03K heeft een hoge nauwkeurigheid en hoge betrouwbaarheid. Het is dus duurder dan de batterij-indicator van het spanningstype zoals LY4, LY6 ......
| 0.0 | ||||
Installeren:
1. In het apparaatpaneel om een rechthoekig gat en twee schroefgaten te openen,
2. Installeer vervolgens de batterij-indicator aan de voorkant van het paneel en plaats de indicatorbehuizing in de rechthoekige opening.

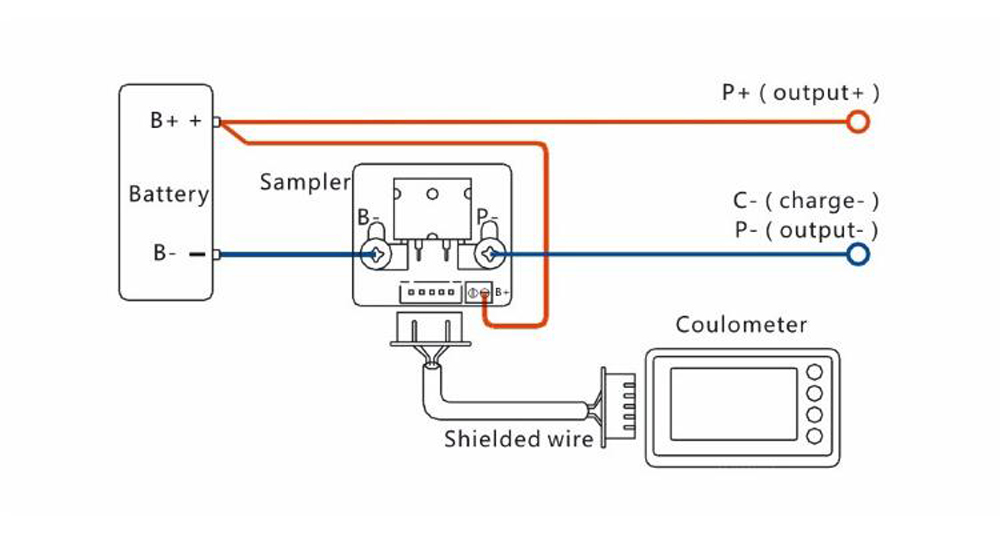

Aansluiten:
1. Maak een afgeschermde draad en een draad (0,3-0,75 mm)2);
2. One uiteinde van de draad verbindt met B+ van batterij;
3. Een ander uiteinde verbindt met B+ van sampler (iedereen is ok);
4. De B- van sampler verbindt met B- van batterij;
5. P- van sampler verbinden met P- van output;
6. Verbind tenslotte de sampler met de indicator door de afgeschermde draad.
Gebruik instelling:
Capaciteit en spanning instelling:
1. Druk 3 seconden op de toets "OK" om het instellingenmenu te openen;
2. Klik op de toets "omhoog" of "omlaag" om de instellingsitems te selecteren:
CAP - capaciteitsinstelling: een initiële capaciteit is in de fabriek ingesteld, stel deze in op basis van de werkelijke capaciteit;
2. Klik op de toets "omhoog" of "omlaag" om de instellingsitems te selecteren:
CAP - capaciteitsinstelling: een initiële capaciteit is in de fabriek ingesteld, stel deze in op basis van de werkelijke capaciteit;
VOLLEDIG U - instelling van de volledige spanning: wanneer de spanning hoger is dan het percentage, is het percentage 100%;
ZERO_U — zero_voltage setting: wanneer de spanning lager is dan het percentage, is het percentage 0%, achtergrondverlichting uit, als u de LCD-flikkering blijft ontladen, de alarmindicatie en zoemerwaarschuwing;
Alarm — alarminstelling: wanneer de capaciteit lager is dan het LCD-scherm flikkert en de zoemer waarschuwt.
Opmerking: Over het algemeen hoeven FULL U en ZERO_U niet te worden ingesteld. De standaardwaarde is 0V, wat ongeldig is. Als u wilt instellen, moet u eerst de werkelijke laad- en ontlaadspanning van de batterij begrijpen.
3. Selecteer "CAP" en klik op "OK" om de capaciteitsinstelling in te voeren; Het ingestelde bit flikkert, klik op de toets "OK" kan andere bits selecteren, klik op de toets "omhoog" of "omlaag" om plus en min de waarde; klik hierna op de toets "terug" om de capaciteitsinstelling te verlaten;
3. Selecteer "CAP" en klik op "OK" om de capaciteitsinstelling in te voeren; Het ingestelde bit flikkert, klik op de toets "OK" kan andere bits selecteren, klik op de toets "omhoog" of "omlaag" om plus en min de waarde; klik hierna op de toets "terug" om de capaciteitsinstelling te verlaten;
4. We kunnen andere items instellen met dezelfde methode als capaciteit. Wanneer alle items zijn ingesteld en alle waarden correct zijn, klikt u op de toets "terug" om de set op te slaan en het instellingenmenu te verlaten;
5. Afgesneden en opnieuw inschakelen, het zal normaal werken.

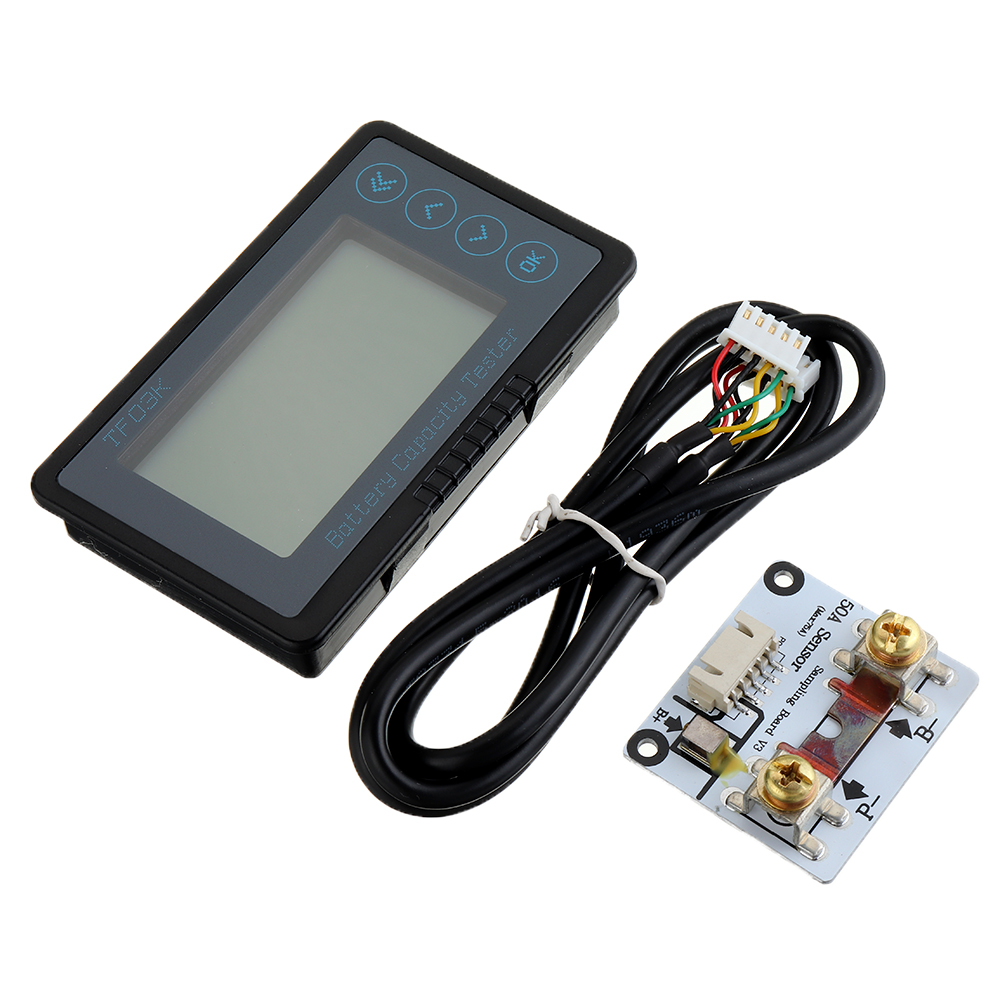

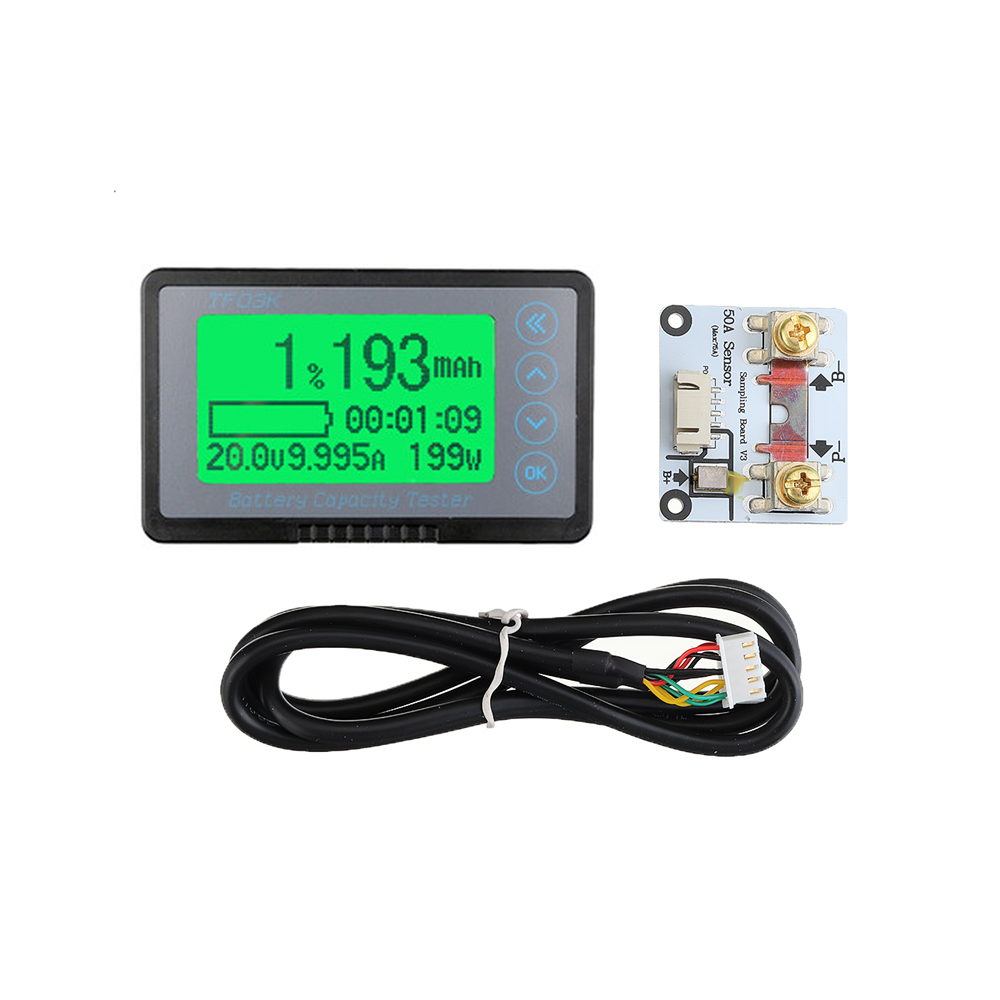

Pakket inbegrepen:
1 x coulomb teller

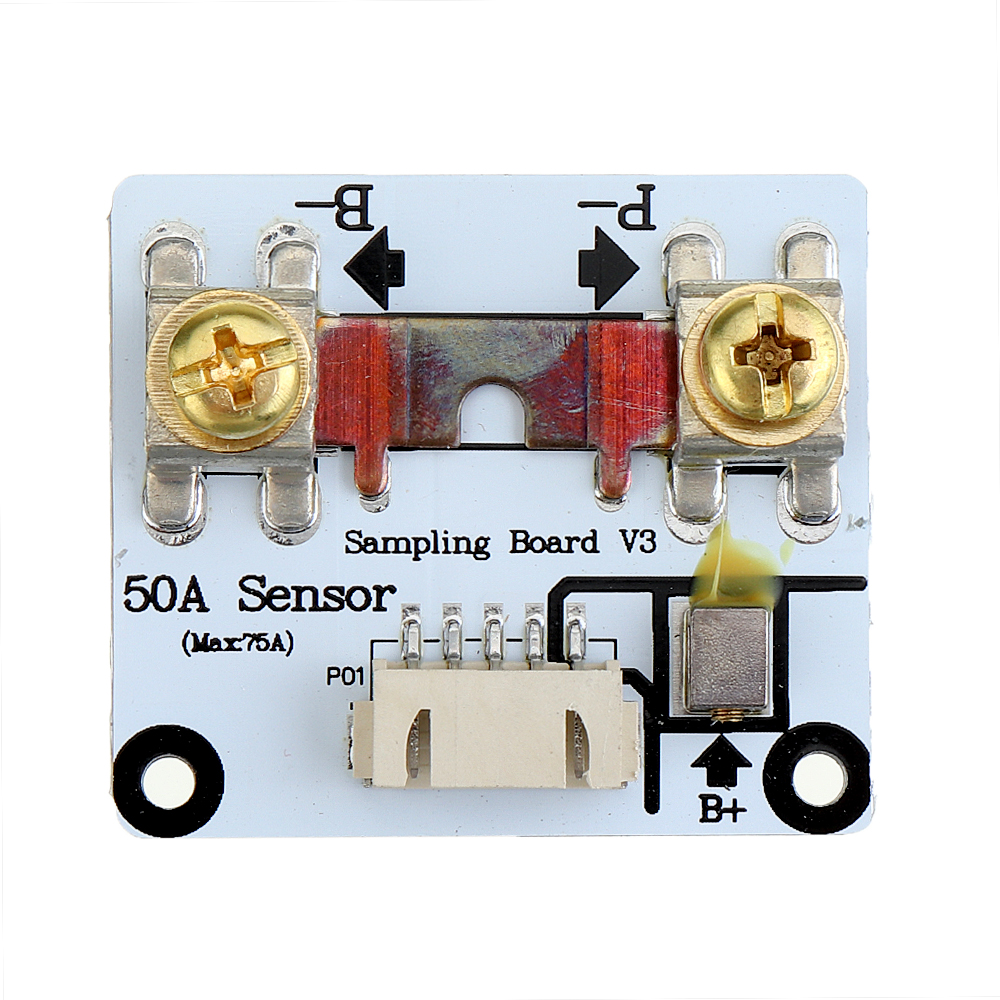

1 x sampler
1 x 1M afgeschermde draad
