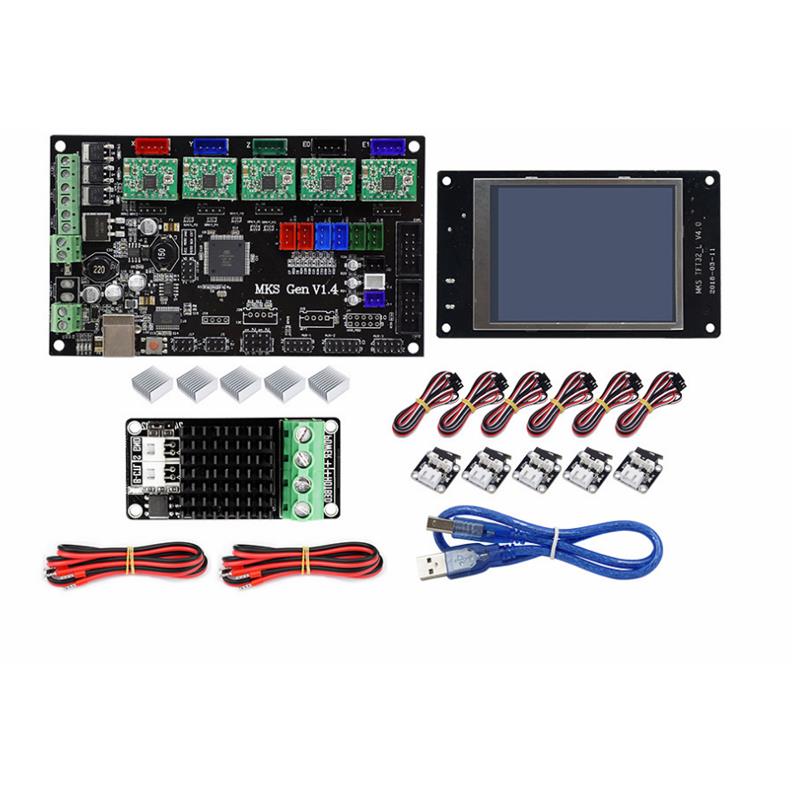

Pakket inbegrepen:
1 x MKS GEN V1.4 Moederbord
1 x MKS TFT32 display
6 x eindschakelaar
6 x Schakel verbindingslijn
1 x MOS MINI
2 x 80cm netsnoer
5 x A4988 drive (willekeurig rood / groen)
5 x kuip
1 xUSB-kabel

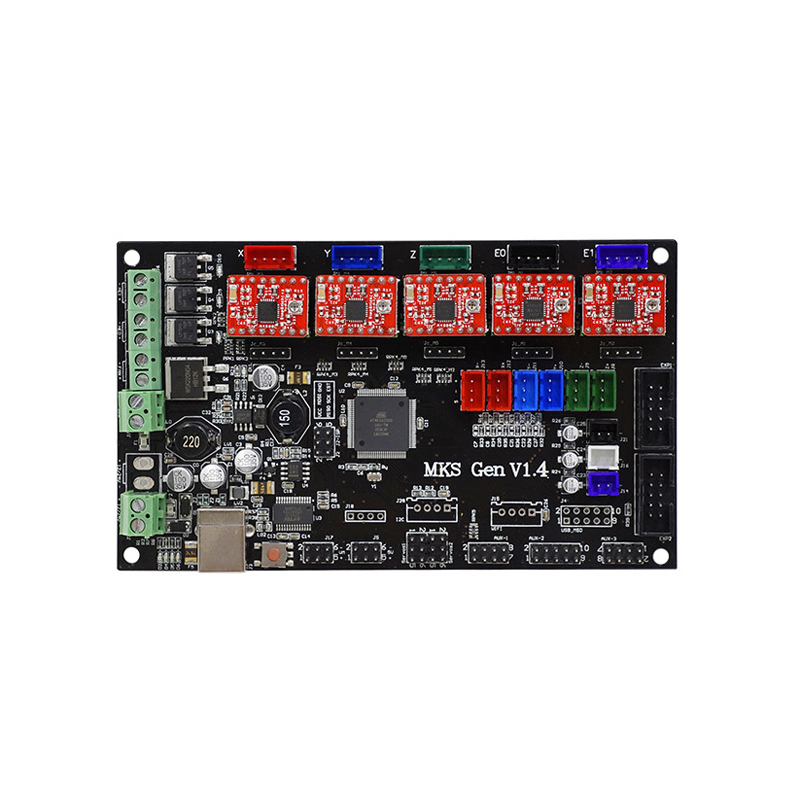

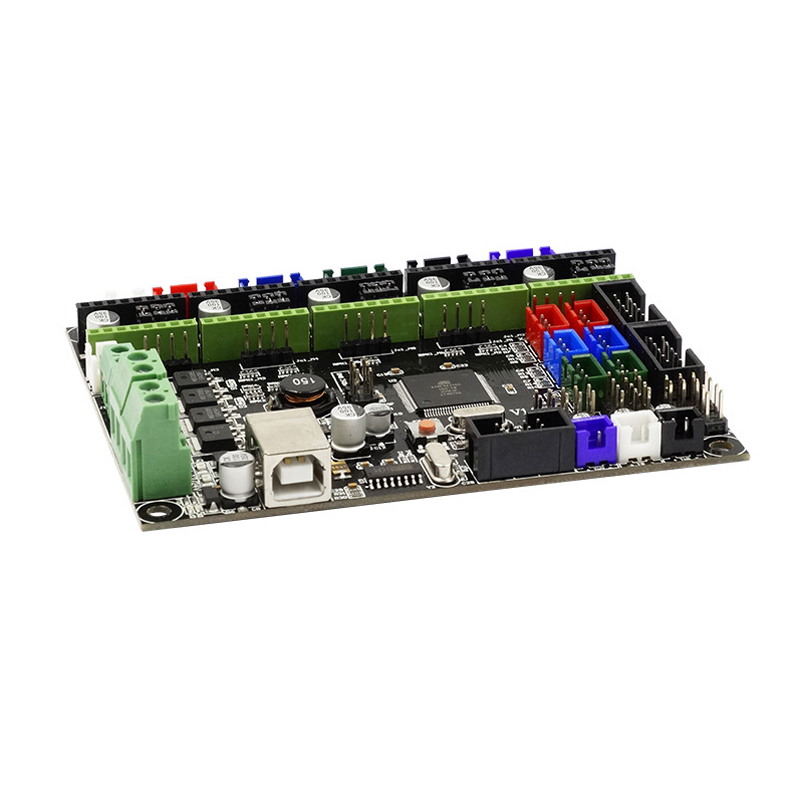

Over MKS GEN V1.4 Moederbord:
1. De 2560 en ramps 1.4 worden op een enkele kaart gemonteerd, wat het probleem oplost dat de Ramps 1.4-combinatieinterface omslachtig is en gevoelig is voor defecten.
2, kan de motoraandrijving, steun 4988 aandrijving en 8825 aandrijving, TMC2100 aandrijving vervangen
3, de printplaat maakt gebruik van een hoogwaardige 4-laags board, en met name geoptimaliseerde thermische verwerking; Hellingbanen is een 2-laags bord.
4, met behulp van hoogwaardige MOSFET buis, betere warmteafvoer.
5, met behulp van een speciale power-chip, ondersteuning van 12V-24V vermogen, om het probleem van de oplopende spanning conversie chip-koorts op te lossen.
6, kan 24V input goedkeuren, kan het zelfde systeemmacht de thermische bedstroom verminderen tot 1/4, effectief het hete bed MOS buisverwarmingsprobleem oplossen.
7, firmware kan open source-firmware Marlin, configuratie en ramps1.4 precies hetzelfde gebruiken, kan Ramps1.4 direct vervangen.
8, kan rechtstreeks Ramps1.4, 2004LCD-controleraad en 12864LCD controleraad verbinden.
9, reserve motorimpuls en richtingsuitgangspoort, geschikte externe stroom om groot stroom (zoals 2A, 5A) motoraandrijvingscircuit aan te sluiten.
10. Reserveer de Servo's, AUX-1 en AUX-2 interfaces op Ramps 1.4, en lever drie 5V-uitgangen en drie 12V-uitvoerinterfaces.
Over MKS TFT32 display:
Over MKS GEN V1.4 Moederbord:
1. De 2560 en ramps 1.4 worden op een enkele kaart gemonteerd, wat het probleem oplost dat de Ramps 1.4-combinatieinterface omslachtig is en gevoelig is voor defecten.
2, kan de motoraandrijving, steun 4988 aandrijving en 8825 aandrijving, TMC2100 aandrijving vervangen
3, de printplaat maakt gebruik van een hoogwaardige 4-laags board, en met name geoptimaliseerde thermische verwerking; Hellingbanen is een 2-laags bord.
4, met behulp van hoogwaardige MOSFET buis, betere warmteafvoer.
5, met behulp van een speciale power-chip, ondersteuning van 12V-24V vermogen, om het probleem van de oplopende spanning conversie chip-koorts op te lossen.
6, kan 24V input goedkeuren, kan het zelfde systeemmacht de thermische bedstroom verminderen tot 1/4, effectief het hete bed MOS buisverwarmingsprobleem oplossen.
7, firmware kan open source-firmware Marlin, configuratie en ramps1.4 precies hetzelfde gebruiken, kan Ramps1.4 direct vervangen.
8, kan rechtstreeks Ramps1.4, 2004LCD-controleraad en 12864LCD controleraad verbinden.
9, reserve motorimpuls en richtingsuitgangspoort, geschikte externe stroom om groot stroom (zoals 2A, 5A) motoraandrijvingscircuit aan te sluiten.
10. Reserveer de Servo's, AUX-1 en AUX-2 interfaces op Ramps 1.4, en lever drie 5V-uitgangen en drie 12V-uitvoerinterfaces.

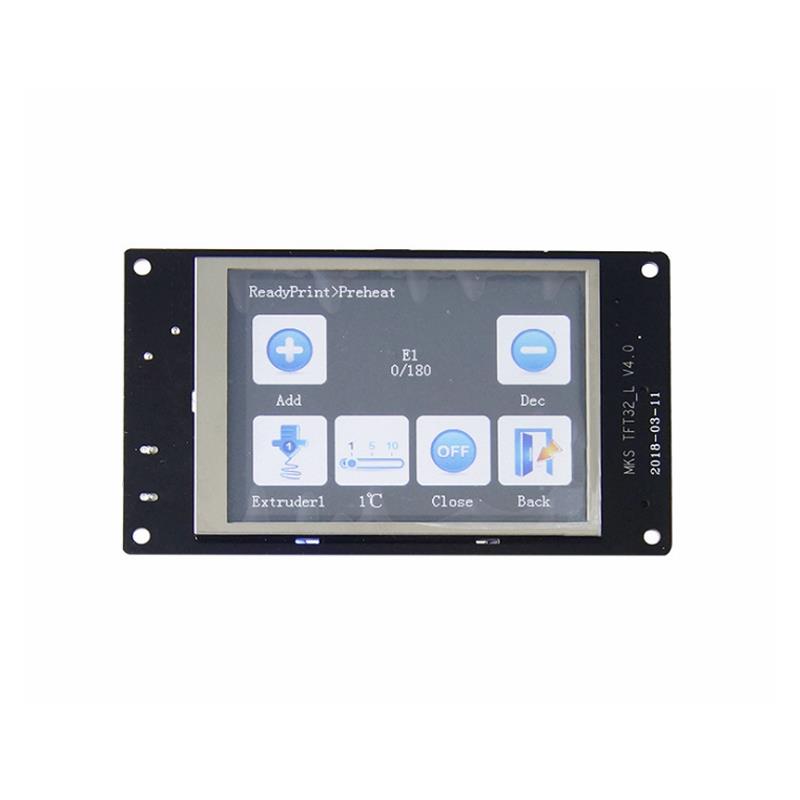

Over MKS TFT32 display:
1. Compatibel met Marlin / Smoothieware / Repetier-firmware
2. Uiterlijk grootte: 110mmX65mm
3. Gatmaat: 102mmX57mm
4. Kleuren touchscreen: 3,2 inch touchscreen
5. Microprocessor: 32-bits STM32-processor
6. Update methode: update van het SD-bestand
7. Ondersteuning opslagsysteem: SD-kaart, U schijf
8. Ondersteuning bestandsformaat: Gcode
9. Uit te breiden module (niet inbegrepen in de verzending):
10. WIFI-module, na de afsluitmodule,
11. Inspectieschakelaar breken, stroomuitval, externe kaartsleuf

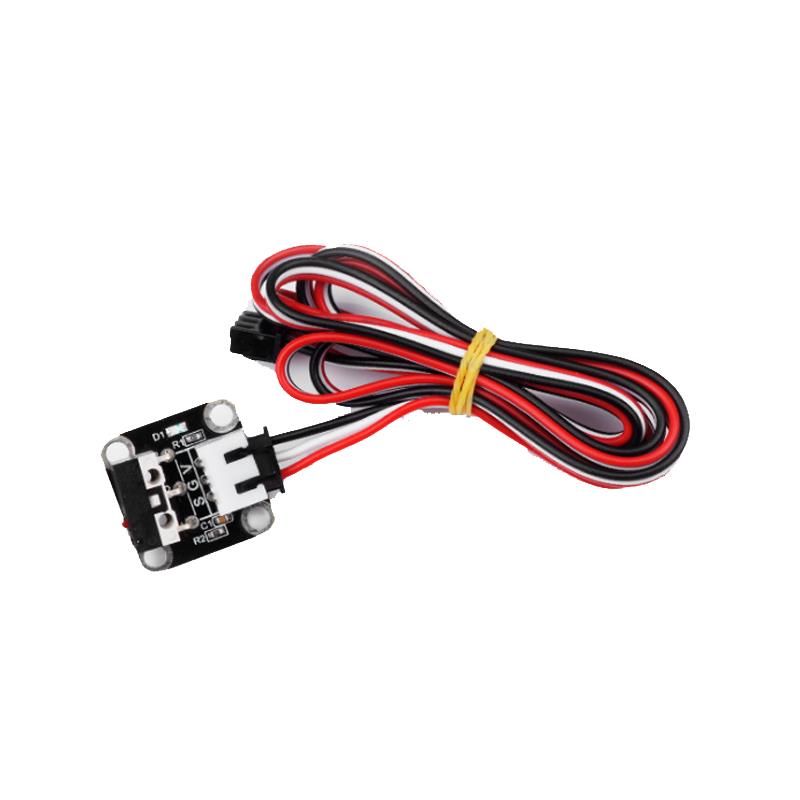

Over de limietschakelaar:
1. Tik op de reislimietschakelaar
2. Normaal open mechanische eindschakelaar, compact formaat, eenvoudig te installeren, met triggerindicator. Plug en play.

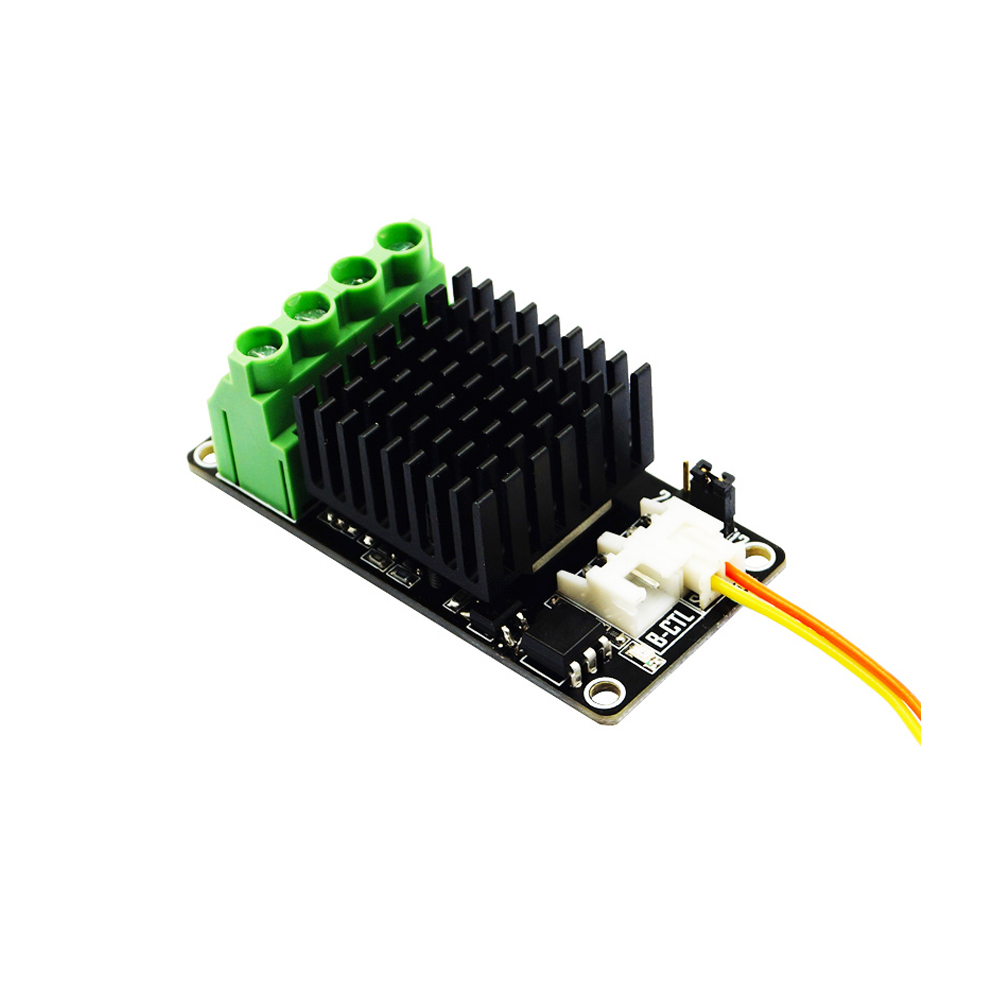

Over de module MOS MINI:
0. Dit is een krachtige uitbreidingsmodule met hoog vermogen van een 3D-printer
1. De warmtedissipatie is krachtiger en lost het probleem op van overmatig vermogen en stroombelasting als gevolg van het warme bed.
2. Uitstekende prestaties MOS buis (nominale maximale stroom 280A).
3. Grote heatsink, de maximumstroom kan tot 30A zijn. Overschrijd de 30A niet tijdens gebruik.
4. U kunt de besturing van het hot-bed-uitvoersignaal van moederborden van de Ramp1.4- en MKS-serie direct gebruiken.
5. Kan 5-24v digitale signaalcontrole gebruiken
