specificaties:
Werkspanning: 4-40V DC
Stroomverbruik module: 0,6 W (statische 0,1 W)
Signaalingang: actief laag. De invoer is het negatief van de optocoupler. Een signaal wordt als aanwezig beschouwd wanneer de spanning lager is dan 2V.
Reactiesnelheid: K1 K2 is 20mS, SW1 SW2 is 50mS.
Uitgangsstroom 20A

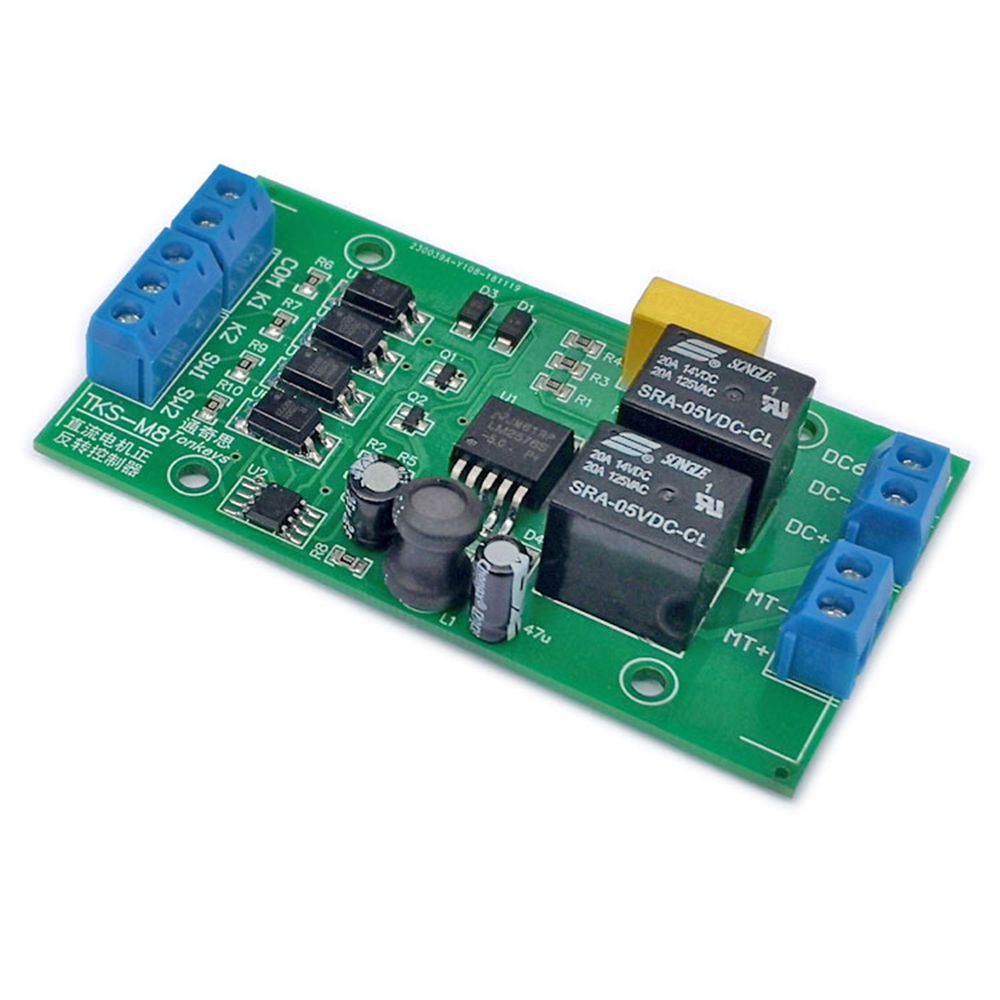

PCB-grootte: 83 * 46 * 20 mm

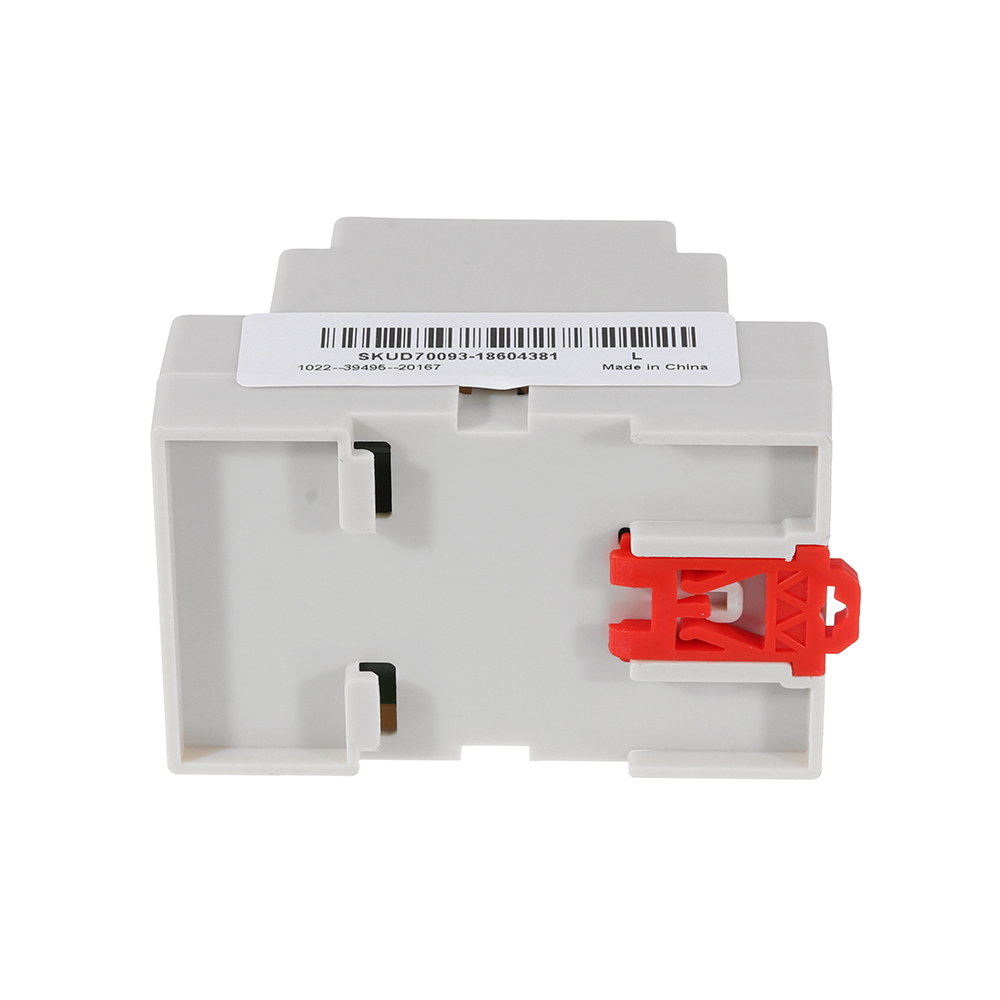

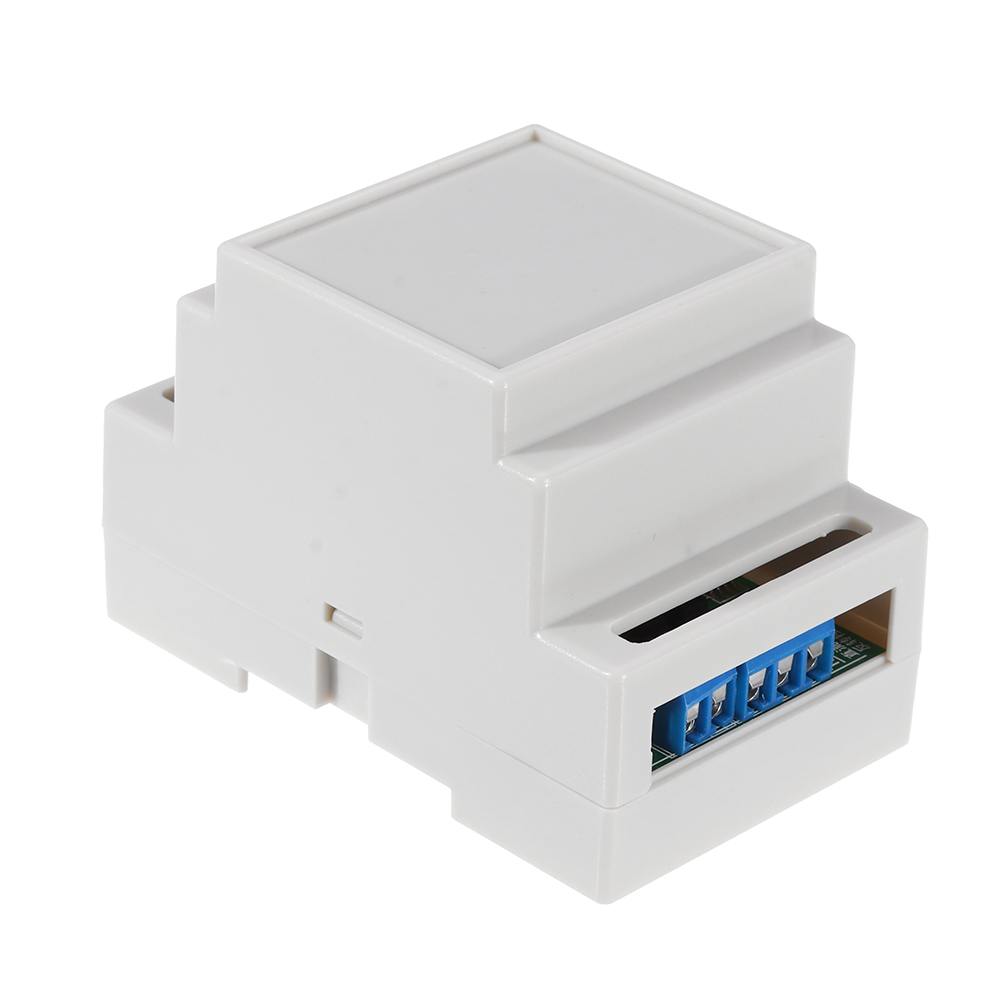

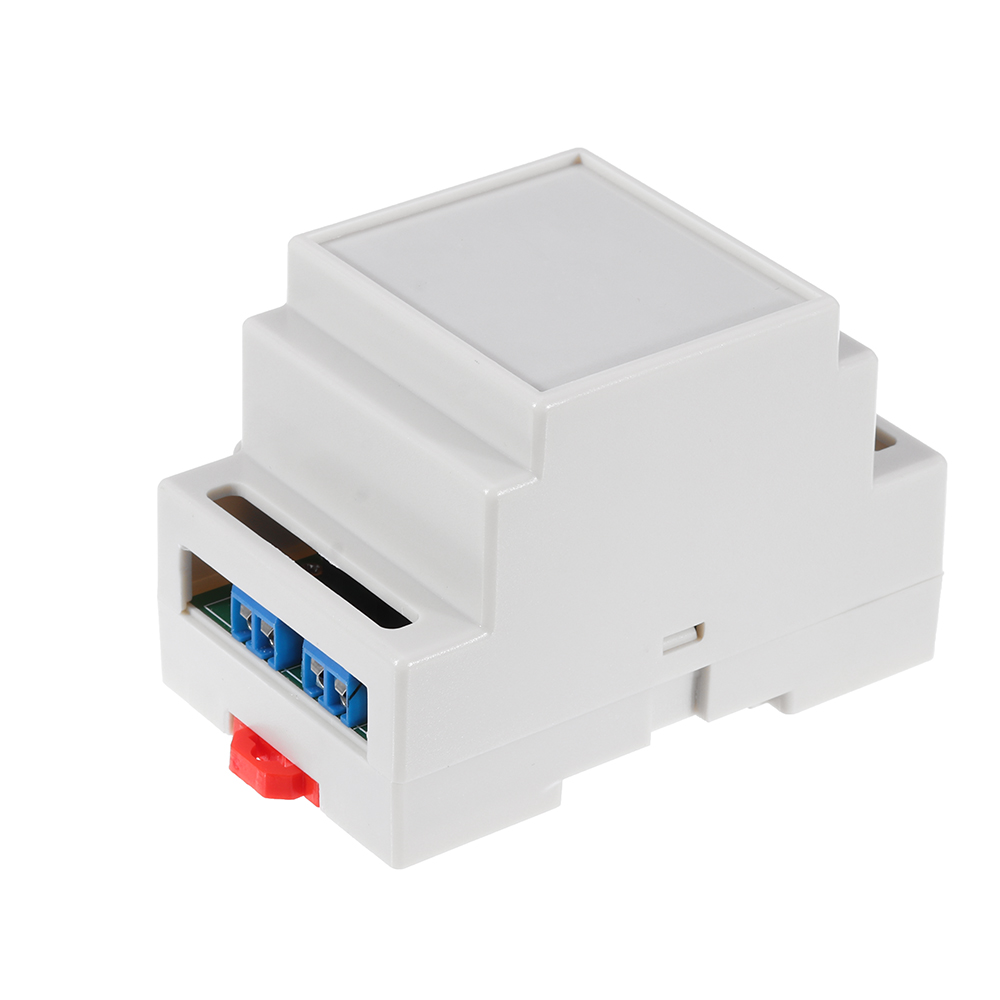

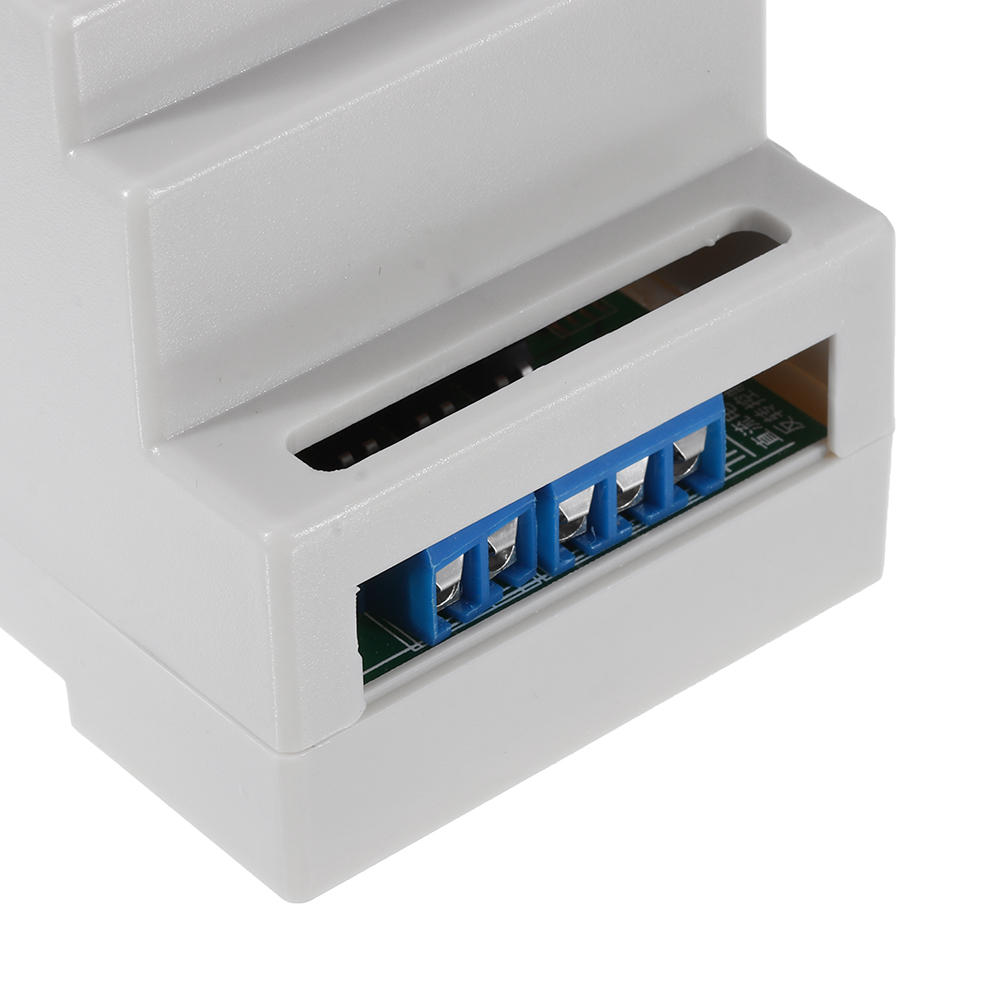

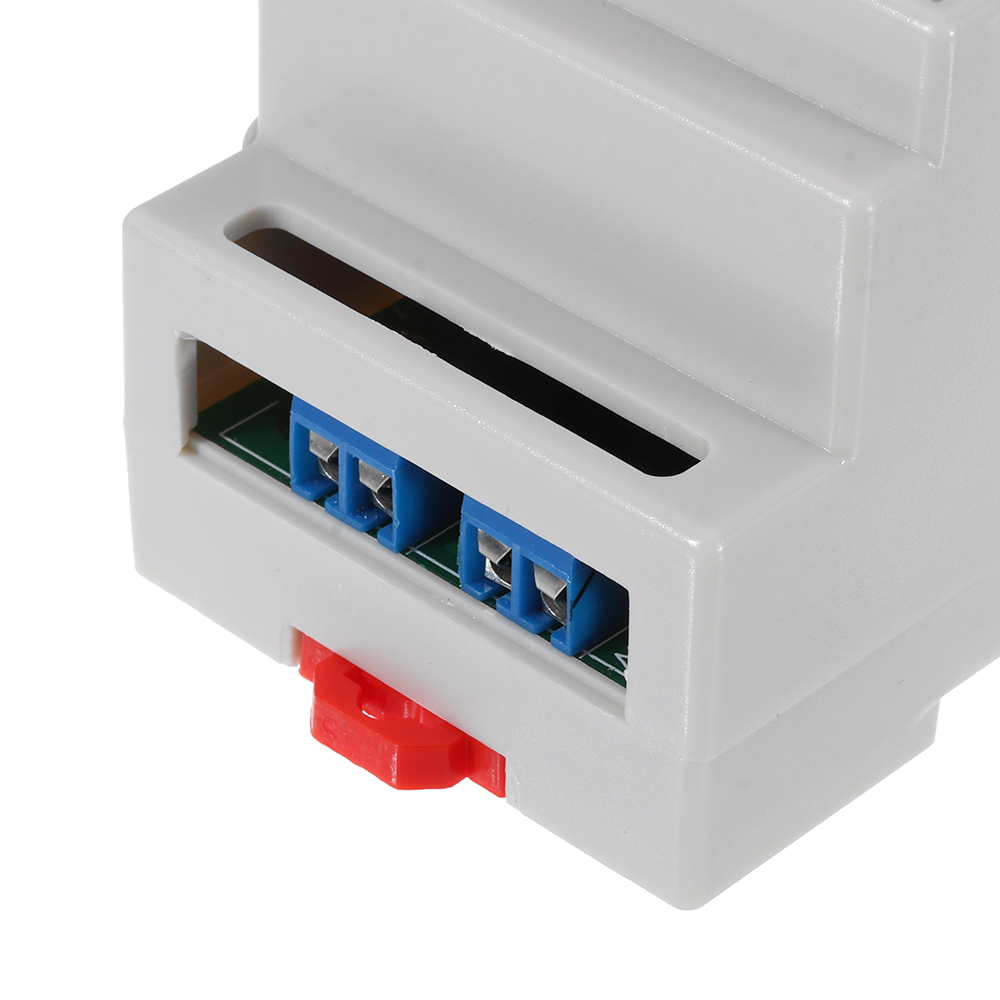

Shell-maat: 87 * 54 * 59 mm
Handleiding:
K1: signaal doorsturen
K2: Achteruit signaal
SW1: Voorwaartse limiet
SW2: Omgekeerde limiet
1. Druk op K1 en de motor begint onmiddellijk te draaien totdat SW1 sluit.
2. Druk op K2 en de motor begint onmiddellijk achteruit te rijden totdat SW2 sluit en stopt.
3. Wanneer K2 wordt ingedrukt tijdens voorwaartse rotatie, schakelt deze onmiddellijk naar achteruit. Wanneer K1 wordt ingedrukt tijdens omgekeerde rotatie, schakelt deze onmiddellijk over op voorwaartse rotatie.
1. Welke modus is P0?
P0 is de zelfsluitende modus. Als de externe voorwaartse schakelaar (K1) bijvoorbeeld wordt ingedrukt, zal de motor onmiddellijk naar voren draaien. Op dit moment wordt de onmiddellijke schakelaar losgelaten en blijft de motor naar voren draaien. Het stopt niet voordat het achteruitrijsignaal (K2) of het voorwaartse stopsignaal (SW1) is aangetroffen.
2. Wat zijn de vereisten voor het signaal, kan ik de sensor aansluiten?
Het signaal is actief laag en kan een drie-draads sensor zijn (NPN-NO type). K1 K2 SW1 SW2 is nog steeds de specificatie.
3. Wat is de ingangs- en uitgangsspanning?
Het ingangsspanningsbereik van de TKS-M8 is 4V ~ 40V, maar om een betrouwbare werking te garanderen, wordt aanbevolen om het binnen het bereik van 6V-36V te gebruiken. Deze module is breedspanning. De uitgangsmotor is hetzelfde als de ingangsspanning.
4. Wat is het limietsignaal?
Het limietsignaal kan ook een stopsignaal worden genoemd. Het limietsignaal wordt geactiveerd en het niveau geactiveerd. Als er bijvoorbeeld een kort limietsignaal wordt aangetroffen tijdens voorwaartse rotatie, stopt het, zelfs als het limietsignaal verdwijnt, stopt het. U moet het signaal opnieuw verzenden om weer vooruit te komen.
5. Kan een grote motor rijden?
De maximale stroom van de TKS-M8 bij 12V is 20A en de maximale stroom is 10A wanneer de spanning 24V is. Het maximale aandrijfmotorvermogen is in het algemeen niet meer dan 80W. Het wordt aanbevolen dat de motor van de motor de standaard is.
7. Kan ik automatisch vooruit en achteruit rijden?
De TKS-M8 heeft geen timingfunctie, dus strikt genomen kan het niet automatisch worden beantwoord. Met de startschakelaar, de startschakelaar (A) en de eindschakelaar (B) is het echter mogelijk om een oneindige heen en weer gaande werking tussen de twee punten A en B te bereiken. Verbindingsmethode: de startschakelaar en de startschakelaar zijn verbonden naar K1 is de eindschakelaar verbonden met K2 en SW1 SW2 is niet verbonden. Merk op dat alle schakelaars normaal open zijn.
Pakket inbegrepen:
1 x TKS-M8 P0 4-40V DC-motor voorwaartse en achterwaartse controller met shell
