Product applicatie:
De TLV3501 is een éénkanaals hoge snelheid push-pull uitgangsvergelijker met een vertragingstijd van 4.5ns, voedingsspanning: + 2.7V tot + 5.5V, en een uitstekend bereik van ingangs common mode bereik voorbij de swingingang, waardoor het ideaal is voor laagspanningstoepassingen. Rail naar rail uitgangen kunnen direct worden bestuurd door CMOS of TTL-logica. De module kan worden gebruikt voor het vormen van het brede spanningsbereik en periodieke signalen en wordt gebruikt als de front-end conditioneringsmodule in tijddomeinmetingen zoals frequentie en faseverschil.
Toepassing:
1. sinusgolf naar Fang Bo
2. nul over vergelijker
3. algemene comparator
Technische indicatoren:
1. Voedingsspanning: 2,7-5VDC
2. Ingangsspanning: 10-1000mV (geldige waarde)
3. Uitgangsniveau: rail naar railuitgang, directe aandrijvingTTL / CMOSniveau
4. Ingangsfrequentie: DC - 200 MHz
5. Interface vorm: SMA Header (buiten schroefgat)
6. Ingangsimpedantie: 50 Ohm
7. Koffer met schild
Gemeten golfvorm:
1, 1 MHZ (1VPP sinus ingang, uitgang golfvorm na comparator)
1 x TLV3501 High Speed Comparator
De TLV3501 is een éénkanaals hoge snelheid push-pull uitgangsvergelijker met een vertragingstijd van 4.5ns, voedingsspanning: + 2.7V tot + 5.5V, en een uitstekend bereik van ingangs common mode bereik voorbij de swingingang, waardoor het ideaal is voor laagspanningstoepassingen. Rail naar rail uitgangen kunnen direct worden bestuurd door CMOS of TTL-logica. De module kan worden gebruikt voor het vormen van het brede spanningsbereik en periodieke signalen en wordt gebruikt als de front-end conditioneringsmodule in tijddomeinmetingen zoals frequentie en faseverschil.
Toepassing:
1. sinusgolf naar Fang Bo
2. nul over vergelijker
3. algemene comparator
Technische indicatoren:
1. Voedingsspanning: 2,7-5VDC
2. Ingangsspanning: 10-1000mV (geldige waarde)
3. Uitgangsniveau: rail naar railuitgang, directe aandrijvingTTL / CMOSniveau
4. Ingangsfrequentie: DC - 200 MHz
5. Interface vorm: SMA Header (buiten schroefgat)
6. Ingangsimpedantie: 50 Ohm
7. Koffer met schild
Gemeten golfvorm:
1, 1 MHZ (1VPP sinus ingang, uitgang golfvorm na comparator)
2, 10 MHZ (1VPP sinusgolfingang, uitgangsgolfvorm na comparator)

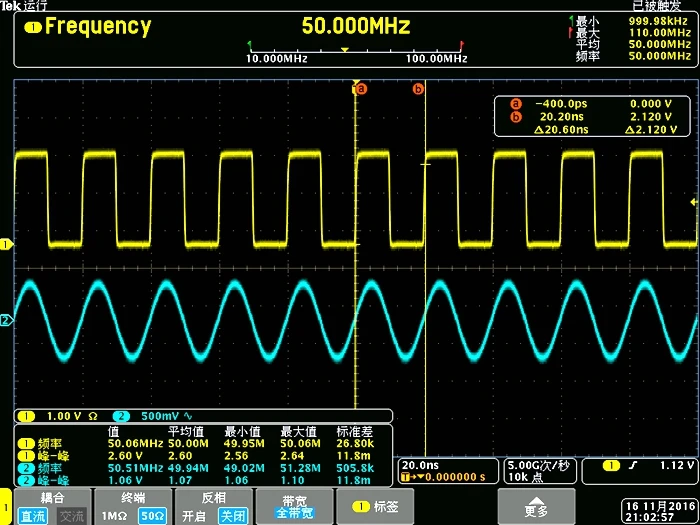

3, 50 MHZ (1VPP sinus input, output golfvorm na comparator)

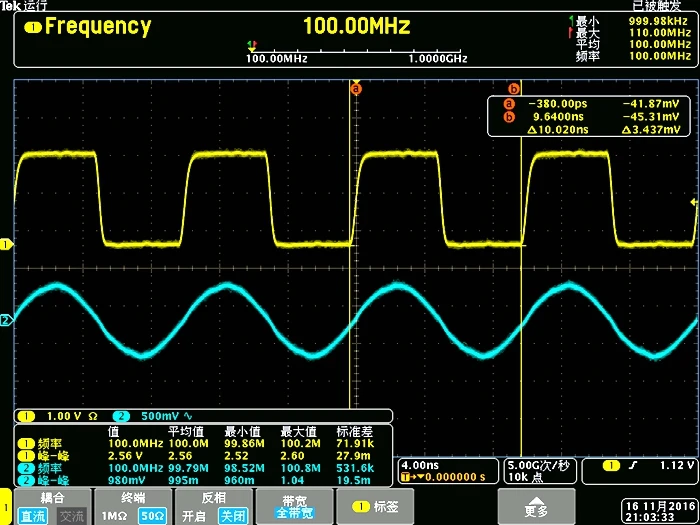

4, 100 MHZ (1VPP sinus ingang, uitgang golfvorm na comparator)

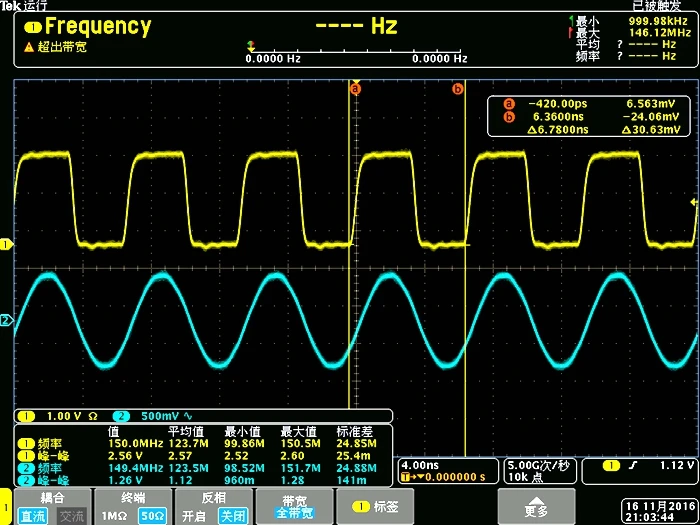

5, 150 MHZ (1VPP sinus ingang, uitgang golfvorm na comparator)
6, 200 MHZ (1VPP sinus input, output golfvorm na comparator)
1 x TLV3501 High Speed Comparator
