Besturingsalgoritme en -regelgeving
1. Vref meet de spanning van GND en het middelste uiteinde van de potentiometer.
2. Sluit de motor niet aan tijdens het meten van de spanning, anders zal de drive gemakkelijk worden verbrand.
3. Schakel de stroom in bij het meten van de spanning. Sluit alleen USB-voeding aan.

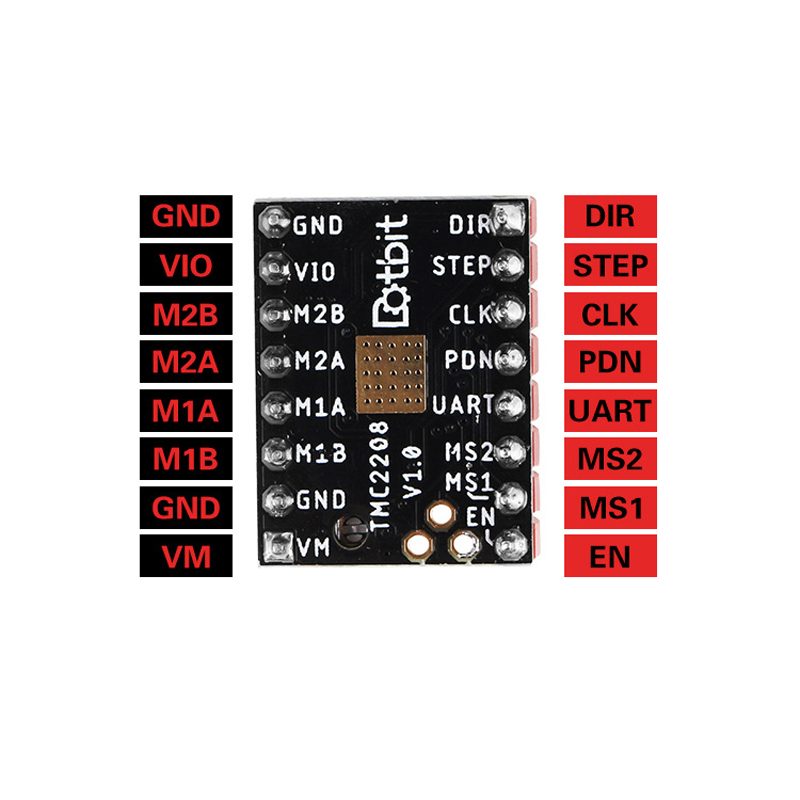

Besteed speciale aandacht aan de richting, plaats hem niet.
Gebruiksaanwijzing:
1. Bewaar bij gebruik op het bedieningspaneel van de printer de 3 jumpersdoppen onder de houder.

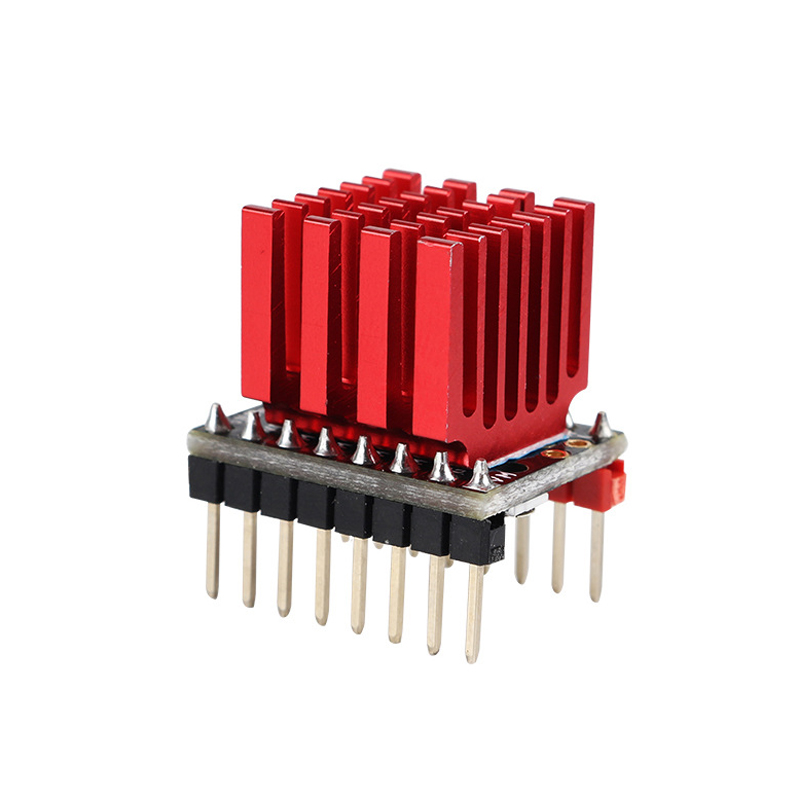

2. vanwege de kenmerken van de chip, moet een goede manier om te verwarmen doen! De warmteafleider is rechtstreeks aan de PCB bevestigd. Besteed aandacht aan de richting van het koellichaam. Anders worden de warmteafleider en elke pen met elkaar verbonden om kortsluiting te veroorzaken. Raadpleeg de volgende afbeelding voor meer informatie.
3. De richting van de motor is precies het tegenovergestelde van A4988 en DRV8825. Als u de A4988 rechtstreeks wilt vervangen, past u de firmware aan of past u de motoraansluiting aan.
- The more info can refer here(clilck) alstublieft.
Pakket inbegrepen:

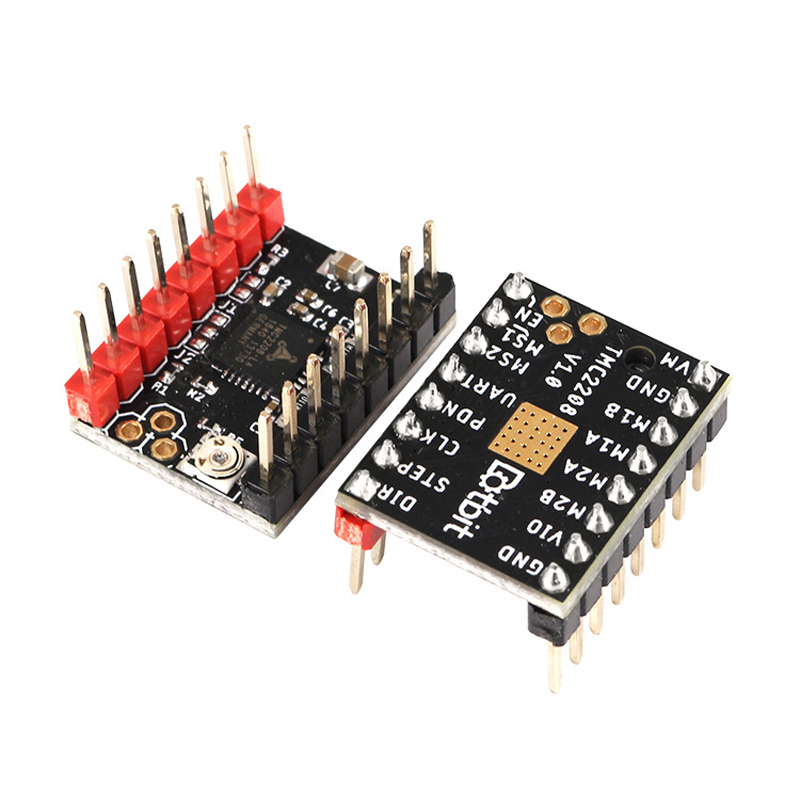

1 x TMC2208 V1.0 stappenmotoraandrijving
