Beschrijving:

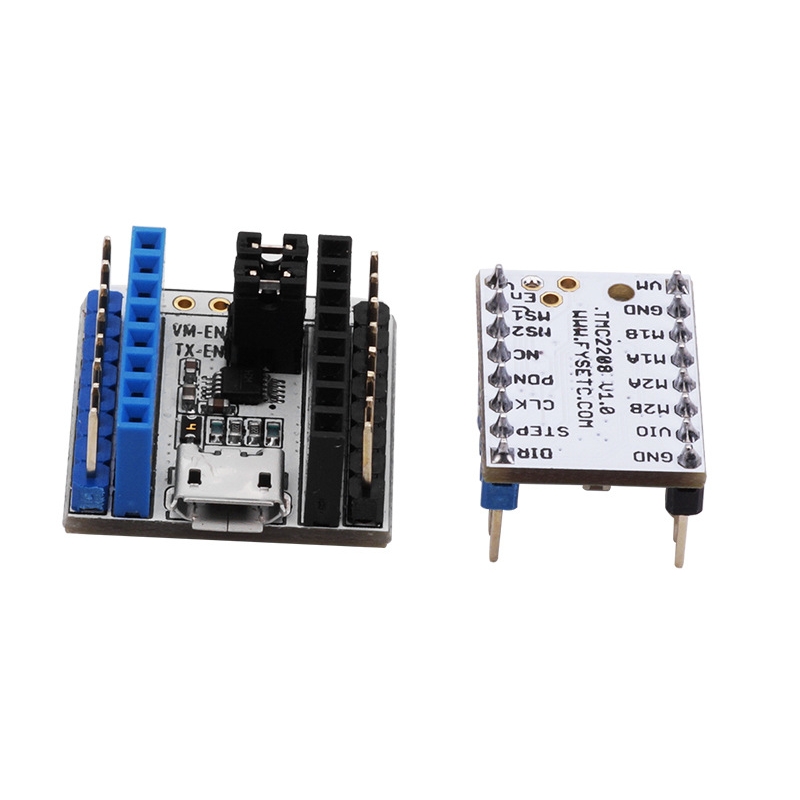

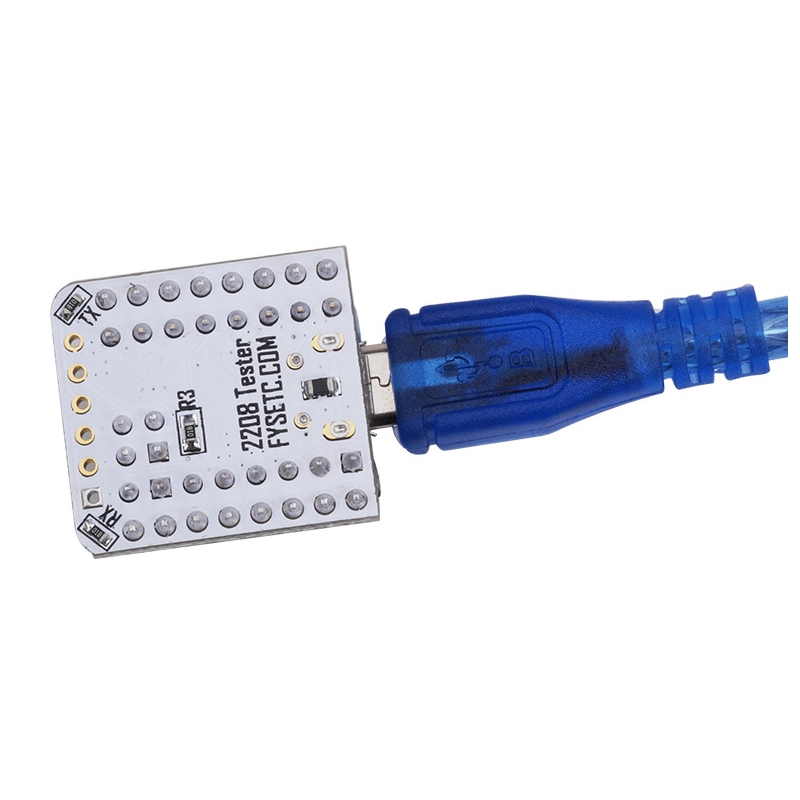

With this adapter you can test your SilentStepStick or flash the TMC2208 SilentStepStick with an USB-to-serial converter.

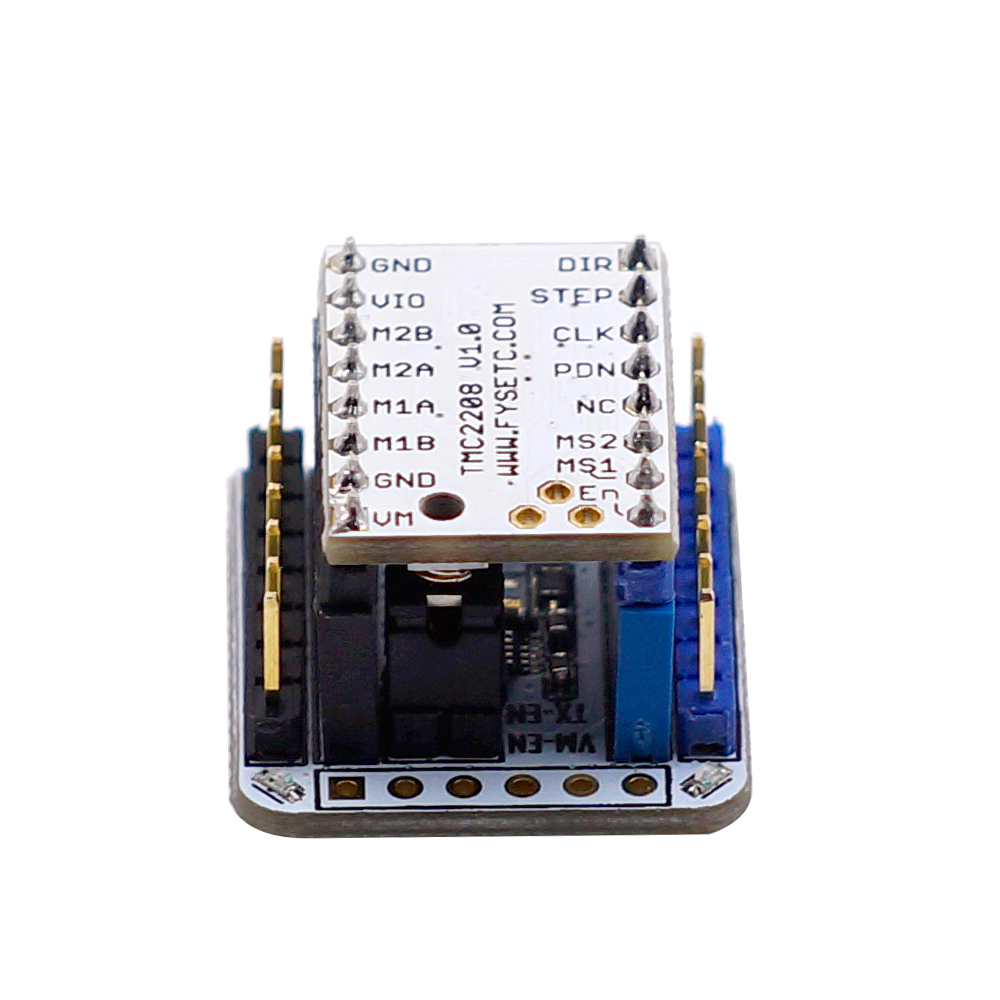

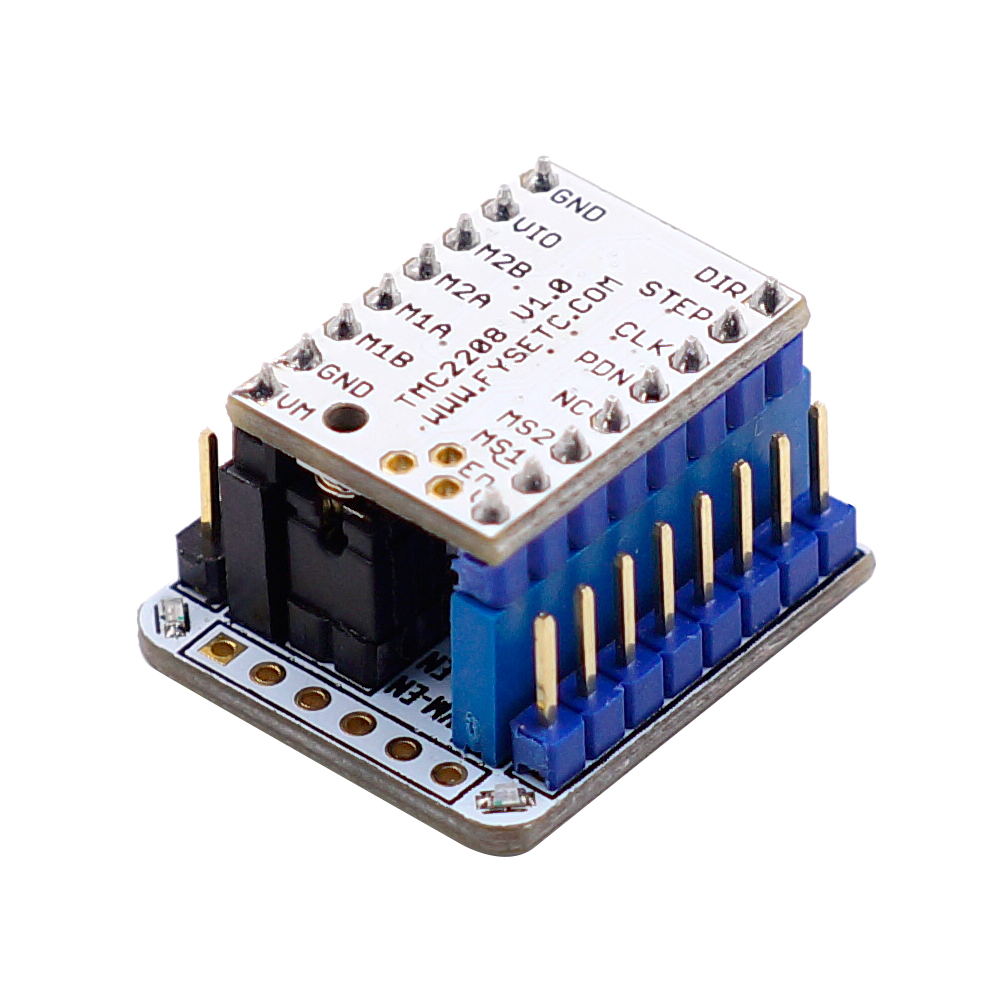

De adapter wordt geleverd met stapelbare headers, zodat u deze rechtstreeks op uw 3D-printerkaart kunt gebruiken

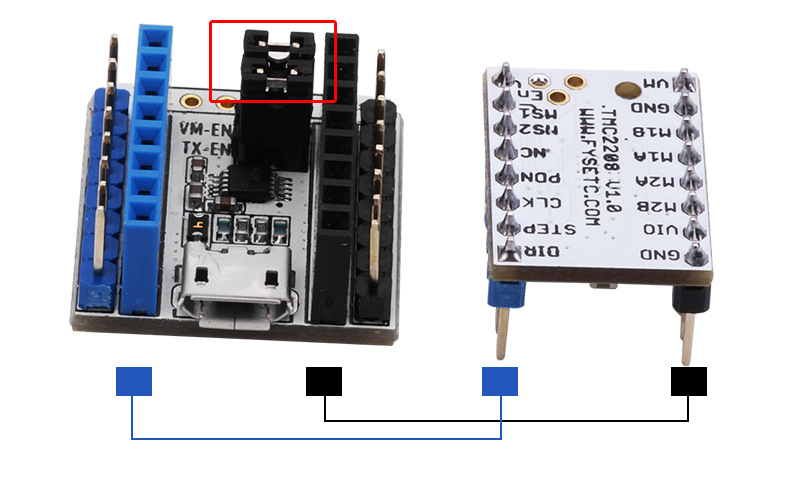

De tester is vooraf geconfigureerd voor stand-alone gebruik op een USB-naar-serieel-adapter (VIO-VM-jumper gesloten).
De adapter wordt geleverd met stapelbare headers, zodat u deze rechtstreeks op uw 3D-printerkaart kunt gebruiken
De tester is vooraf geconfigureerd voor stand-alone gebruik op een USB-naar-serieel-adapter (VIO-VM-jumper gesloten).
Met de TMC2208 Configurator kunt u de instellingen wijzigen en het OTP (One-Time-Programmable) -geheugen van een Trinamic TMC2208 via de UART-interface programmeren.
TMC2208:
Hardware compatibel met StepStick en Pololu A4988
Rijeigenschappen tot een continue spoelstroom van 1,2 A (RMS) - 2 A piek
Stap / Dir-interface met microstep-interpolatie (tot 256 microsteps)
Configuratie via CFG-pinnen of UART-interface
Motor voedingsspanning: 5.5 ... 36V
Logische voedingsspanning: 3,3 ... 5V
Onderdelen aan de onderkant voor een betere warmteafvoer
stealthChop2 - voor stille werking en vloeiende bewegingen (standaardinstelling)
spreadCycle - zeer dynamische chopper voor motorregeling (kan worden gebruikt via UART)
Om het programma uit te voeren:
- Installeer ScriptCommunicator
-Download TMC2208.scez
- Start het bestand TMC2208.scez met de ScriptCommunicator: ScriptCommunicator TMC2208.scez
-Kies de juiste seriële poort en klik op Verbinden
-Modificaties in de configurator worden direct verzonden
Opmerkingen:
De OTP-bits kunnen slechts één keer worden geprogrammeerd.
Als u spreadCycle inschakelt, kan TOFF niet 0 (null) zijn.

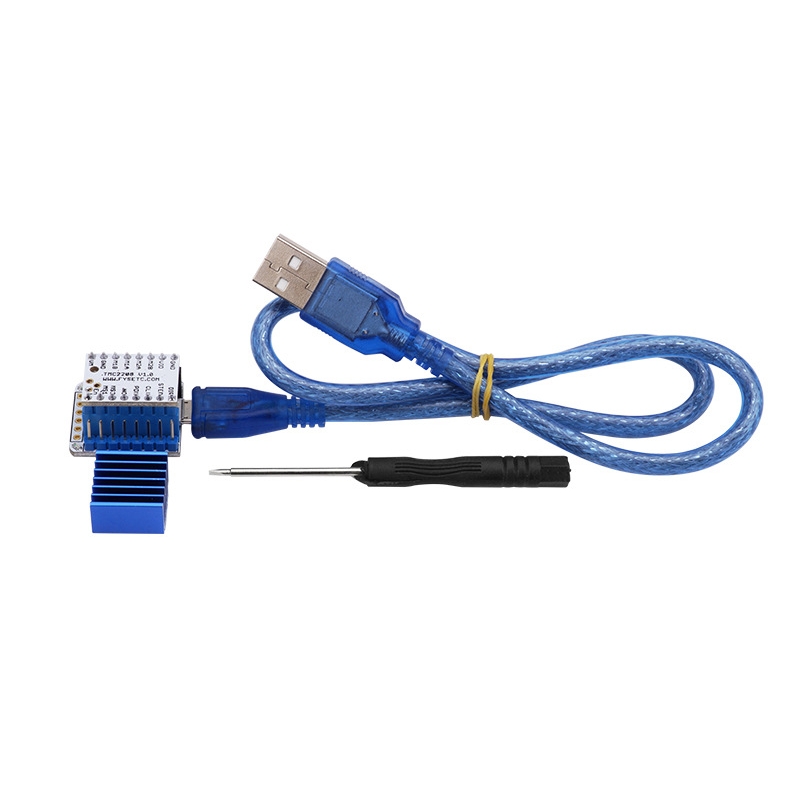

Pakket inbegrepen:
1x testmodule
1x TMC2208 V1.0 stappenmotorstuurprogramma
1x koellichaam
1x USB-kabel
1x schroevendraaier
