Kenmerken:
• Super stille, anti-jitter.
• De TMC5160TA-V1.0 eenassige stappenmotor voor de aansturing van de stappenmotor met seriële communicatie-interface kan een extern uitgezette MOSFET zijn.
• Elke spoelmotorstroom tot 20A, de maximale spanning van 60V DC.
• Voedingsspanning 9-36V (beperkt door de MOSFET's)
• I-fase, RMS tot 2,8A
• Configuratie en besturing via SPI
• S / D-modus selecteerbaar via soldeeroptie
• Gebruik met optionele lowESR ELCO, ca. 150uF
• Bordbreedte 1.5 ", plaathoogte 1.1"
• 2x11 pin 0.1 "headerrijen voor pins / connectoren
• Alle stappenmotorlogica loopt binnen in de TMC5160 - bij het rijden van NEMA17 naar NEMA34 en grotere motoren is geen software vereist, alleen hardware wordt gebruikt.
Superioriteit:
1.hoge vermogenstappende besturing IC
2. super stil
3. Voorkomen trillingen

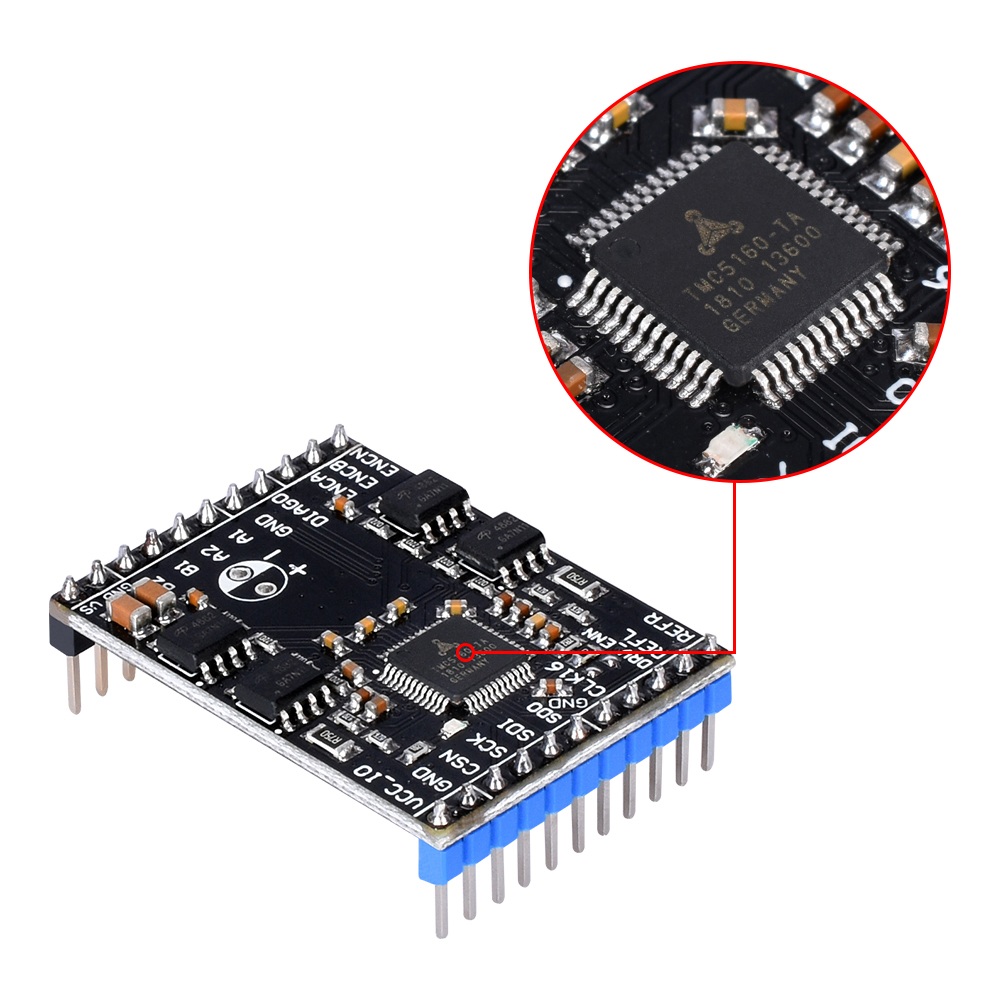

4. TMC5160 controle / drive intelligente IC, maken stappenmotor prestaties krachtiger
parameters:

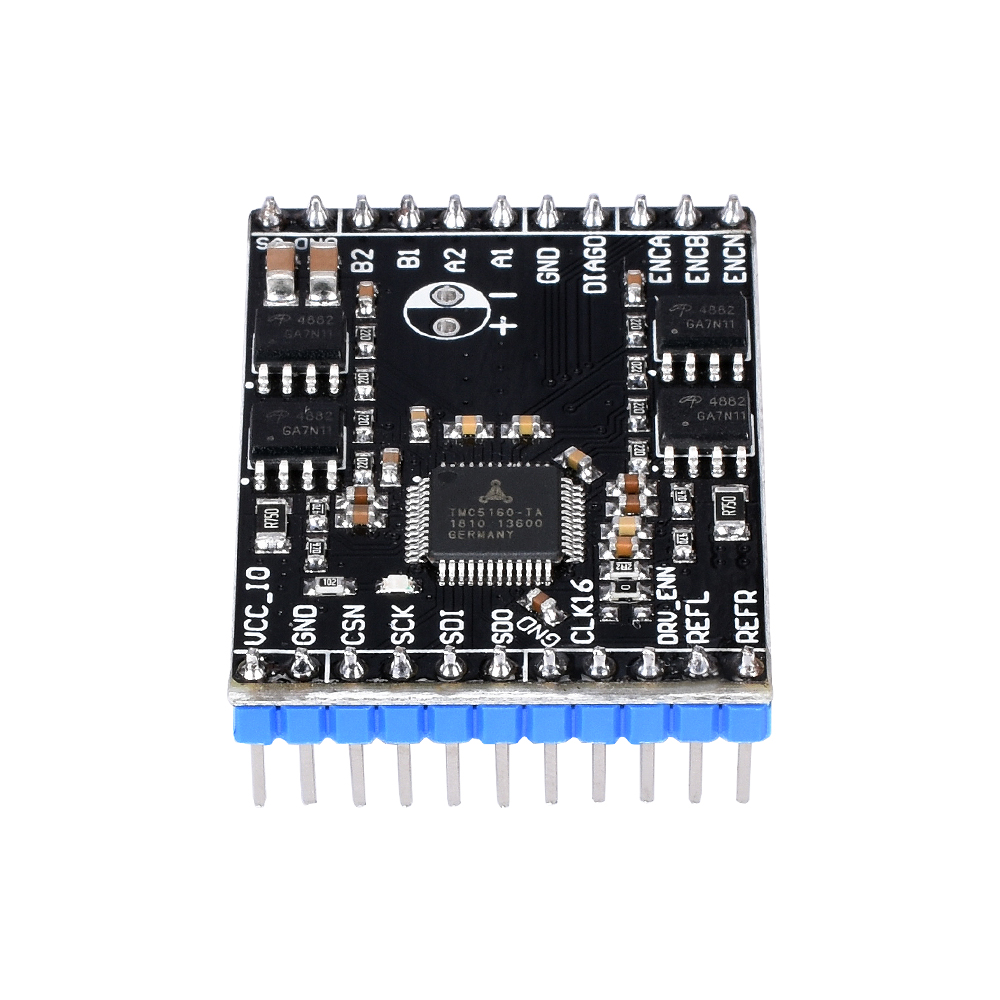

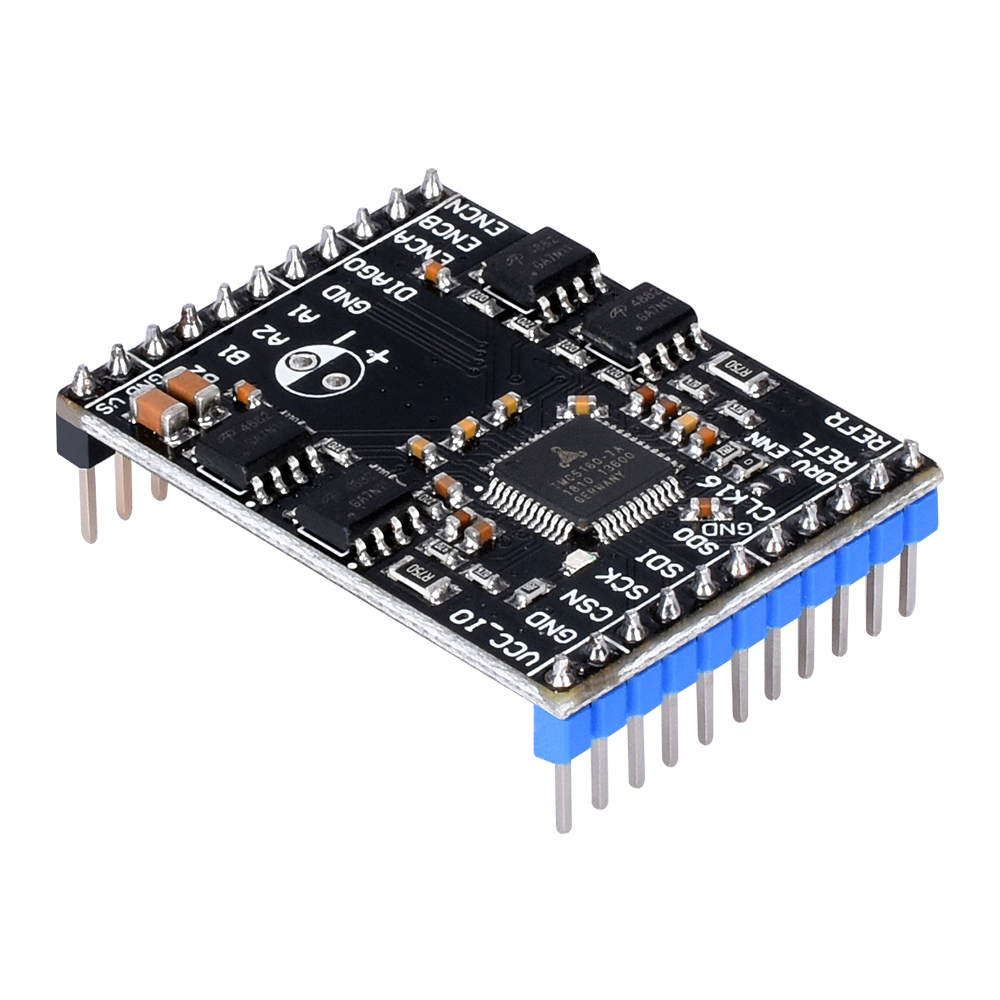

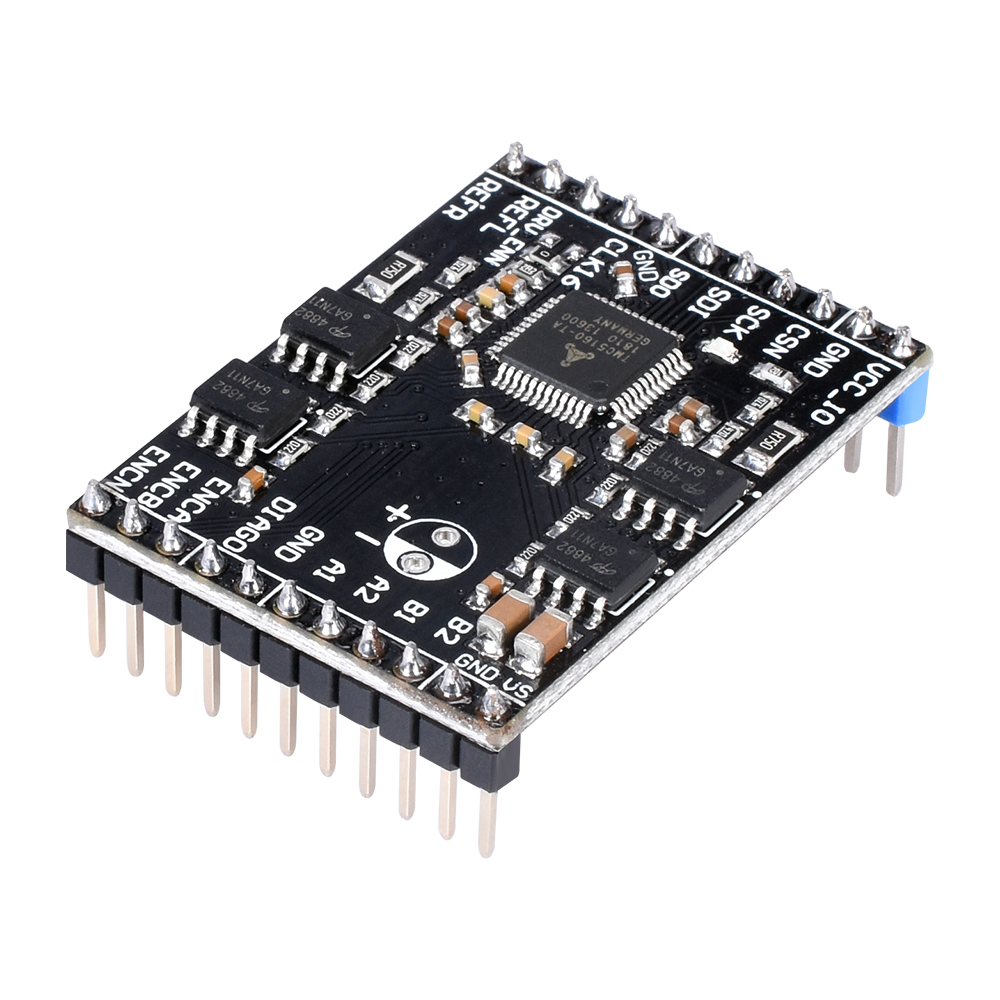

Productnaam: TMC5160TA-V1.0 Stappenmotorstuurprogramma
Grootte: 38 * 27 * 1MM
Voedingsspanning: 9-36V (beperkt door de MOSFET's)
Stroom: 2.8A
Microsteps: maximaal 256
Pakket inbegrepen:
1 x TMC5160 Stappenmotorbesturing
Pakket inbegrepen:
1 x TMC5160 Stappenmotorbesturing

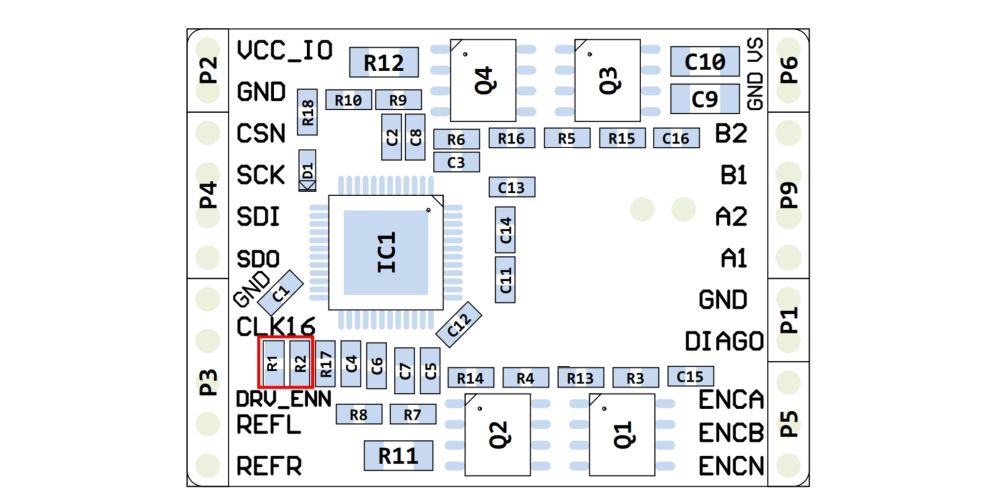

Mode selectie:
• Solderen R2 / niet R1 = Interne oploopgenerator actief met Trinamic's 6-punts-helling (standaardmodus)
• Solderen R1 / niet R2 = Stap- / richtingsinterface actief voor gebruik met externe bewegingscontroller (STEP = REFL, DIR = REFR)
