Specificatie:
TriGorilla is een geïntegreerd moederbord dat dat wel is geïntegreerd met de machtige functie van de Mega2560 + hellingen 1.4 op respect voor zowel software als hardware en heeft meer premium functies; de gestroomlijnde interfaces vermijden effectief onnodige problemen en kracht dan Ramps 1.4 + Mega2560, het is een feature-rijke alles-in-één elektronica-oplossing voor Reprap Mendel Prusa en andere CNC-apparaten.
Parameter:
Hoofdbesturingschip: ATMEGA256016AU
Input Power: 10V ~ 30V
Stand-bystroom: 35mA ± 5mA
Stappenmotoraandrijvingen: 5 kanaals Max
Warmbed Uitgangsregeling: 1 kanaal
Verwarmde uitgangscontrole: 2 kanalen
Uitgangsregeling onderstroom: 3 kanalen
Afmetingen: 125 mm x 82 mm
Voorzien zijn van:
1. Eenvoudig te installeren:
Geïntegreerd met de machtige functie van de Mega2560 + ramps 1.4 kit, reduceer het bedradingsprobleem, de meer gemakkelijke verbinding en meer stabiel.
2. Handig om te gebruiken:
Ondersteuning voor het moederbord van TriGorilla LCD2004 en LCD12864 zonder adapter, en er zijn twee keuzes voor de voeding van het moederbord, u kunt de DC-voedingsaansluiting kiezen of rechtstreeks vanaf de terminal, het is gemakkelijk te gebruiken.
TriGorilla gebruikt de CP2102-chip als een seriële poortcommunicatie, communicatie niet alleen stabiel, maar vermijd ook het herhaaldelijk installeren van de driver (er zal een verhoogde "COM" -poort zijn bij het vervangen van het traditionele 2560-bord, dus die mensen die een test moeten kopen voor de batches , de "COM" -toename naar een bepaalde waarde zal ertoe leiden dat het firmware-probleem niet kan worden geüpload.)
3. Uitstekende compatibiliteit:
Firmware kan dezelfde configuratie gebruiken als ramps 1.4, de marlin-firmware die draait in Mega2560 + ramps 1.4 kits kan direct in TriGorilla-board worden uitgevoerd.
4. Voltage ingang op super breed bereik, kortsluiting bescherming:
TriGorilla gebruikt het DC - DC step-down schemaontwerp en de herstelbare zekering voor kortsluitbeveiliging, waardoor het MEGA2560-bord ernstige verwarmingsproblemen krijgt, waardoor een voedingsbron van 10V tot 30V wordt toegelaten.
5. Ondersteunt maximaal 5 motorstuurprogramma's, ondersteuning voor stuurprogramma A4988/DRV8825/TMC2100:
Motoraandrijvingscircuit is niet geïntegreerd op de printplaat. U kunt elke stappenmotordriver die u nodig hebt wijzigen, eenvoudiger te bedienen. (Ondersteuning voor stuurprogramma A4988/DRV8825/TMC2100)
6. Rijke uitbreidingspoort
TriGorilla had gereserveerde SERVO-, UART-, IIC-uitbreiding gereserveerd, zodat u het kunt gebruiken voor automatische nivellering, smart control control-schermbediening, draadloze modulebediening en detectie van pauze, enz.
7. Brede toepasbaarheid
Op grote schaal gebruikt in 3D-printers, bijv. Kossel, Prusa i3, Corexy, enz
Over power port:

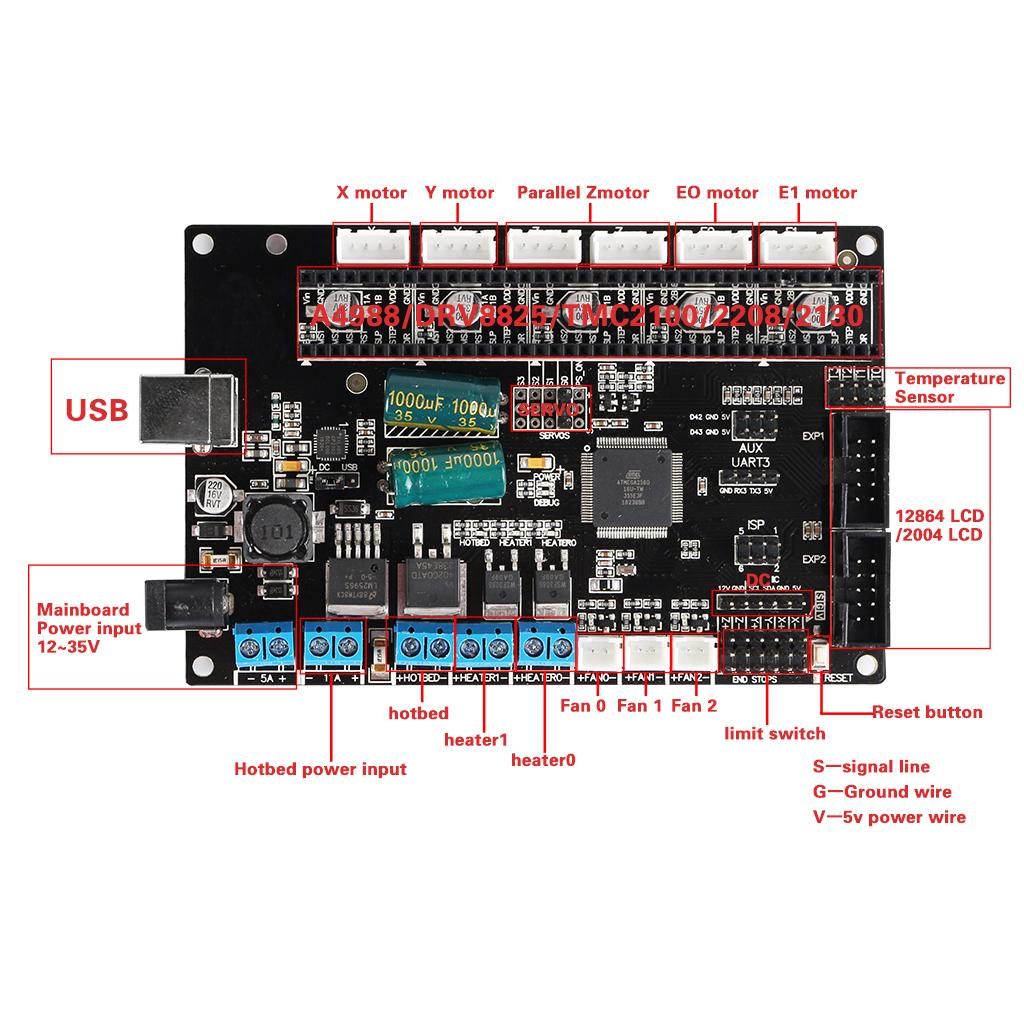

Zoals hieronder afgebeeld, zijn er twee keuzes voor de voeding van het moederbord, kies er een uit volgens uw behoefte

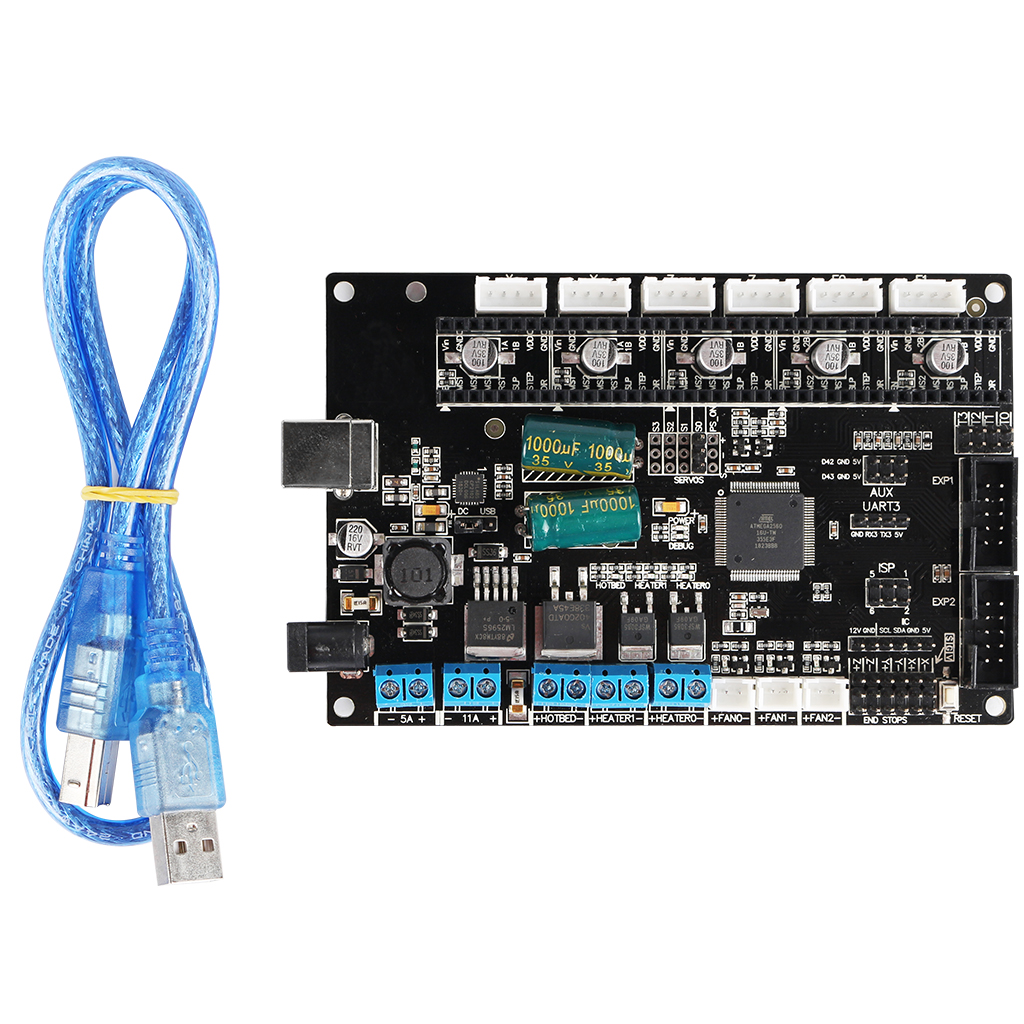

Pakket inbegrepen:
1 x TriGorilla-bord
1 x USB-kabel
TriGorilla is een geïntegreerd moederbord dat dat wel is geïntegreerd met de machtige functie van de Mega2560 + hellingen 1.4 op respect voor zowel software als hardware en heeft meer premium functies; de gestroomlijnde interfaces vermijden effectief onnodige problemen en kracht dan Ramps 1.4 + Mega2560, het is een feature-rijke alles-in-één elektronica-oplossing voor Reprap Mendel Prusa en andere CNC-apparaten.
Parameter:
Hoofdbesturingschip: ATMEGA256016AU
Input Power: 10V ~ 30V
Stand-bystroom: 35mA ± 5mA
Stappenmotoraandrijvingen: 5 kanaals Max
Warmbed Uitgangsregeling: 1 kanaal
Verwarmde uitgangscontrole: 2 kanalen
Uitgangsregeling onderstroom: 3 kanalen
Afmetingen: 125 mm x 82 mm
Voorzien zijn van:
1. Eenvoudig te installeren:
Geïntegreerd met de machtige functie van de Mega2560 + ramps 1.4 kit, reduceer het bedradingsprobleem, de meer gemakkelijke verbinding en meer stabiel.
2. Handig om te gebruiken:
Ondersteuning voor het moederbord van TriGorilla LCD2004 en LCD12864 zonder adapter, en er zijn twee keuzes voor de voeding van het moederbord, u kunt de DC-voedingsaansluiting kiezen of rechtstreeks vanaf de terminal, het is gemakkelijk te gebruiken.
TriGorilla gebruikt de CP2102-chip als een seriële poortcommunicatie, communicatie niet alleen stabiel, maar vermijd ook het herhaaldelijk installeren van de driver (er zal een verhoogde "COM" -poort zijn bij het vervangen van het traditionele 2560-bord, dus die mensen die een test moeten kopen voor de batches , de "COM" -toename naar een bepaalde waarde zal ertoe leiden dat het firmware-probleem niet kan worden geüpload.)
3. Uitstekende compatibiliteit:
Firmware kan dezelfde configuratie gebruiken als ramps 1.4, de marlin-firmware die draait in Mega2560 + ramps 1.4 kits kan direct in TriGorilla-board worden uitgevoerd.
4. Voltage ingang op super breed bereik, kortsluiting bescherming:
TriGorilla gebruikt het DC - DC step-down schemaontwerp en de herstelbare zekering voor kortsluitbeveiliging, waardoor het MEGA2560-bord ernstige verwarmingsproblemen krijgt, waardoor een voedingsbron van 10V tot 30V wordt toegelaten.
5. Ondersteunt maximaal 5 motorstuurprogramma's, ondersteuning voor stuurprogramma A4988/DRV8825/TMC2100:
Motoraandrijvingscircuit is niet geïntegreerd op de printplaat. U kunt elke stappenmotordriver die u nodig hebt wijzigen, eenvoudiger te bedienen. (Ondersteuning voor stuurprogramma A4988/DRV8825/TMC2100)
6. Rijke uitbreidingspoort
TriGorilla had gereserveerde SERVO-, UART-, IIC-uitbreiding gereserveerd, zodat u het kunt gebruiken voor automatische nivellering, smart control control-schermbediening, draadloze modulebediening en detectie van pauze, enz.
7. Brede toepasbaarheid
Op grote schaal gebruikt in 3D-printers, bijv. Kossel, Prusa i3, Corexy, enz
Over power port:
Zoals hieronder afgebeeld, zijn er twee keuzes voor de voeding van het moederbord, kies er een uit volgens uw behoefte
Pakket inbegrepen:
1 x TriGorilla-bord
1 x USB-kabel
