Introductie van STC15W408AS serie MCU:
1) Verbeterde 8051CPU, 1T, enkele klok / machinecyclus, snelheid 7-12 keer sneller dan gewone 8051, 20% sneller dan STC12-serie;
2) STC15W408AS-serie werkspanning: 5.5V-2.4V
3) 4K/8K/10K/12K/13K bytes on-chip Flash programmageheugen, meer dan 100.000 wis- en schrijftijden
4) On-chip geïntegreerde 512-byte SRAM
5) Er is een EEPROM-functie op de chip en het aantal keren wissen is meer dan 100.000 keer.
6) ISP/IAP, programmeerbaar in systeem / programmeerbaar in applicatie, geen programmeur/emulator vereist
7) 8-kanaals 1O-bit high-speed ADC met 300.000 keer/seconde snelheid, 3-weg PWM kan ook worden gebruikt als 3-weg DA
8) Een totaal van 3 kanalen van capture/vergelijk eenheden (CCP/PWM/PCA) kunnen ook worden gebruikt om 3 timers of 3 externe interrupts (ondersteunende stijgende/dalende flank interrupts) of 3 kanalen van D/A te implementeren
9) Interne reset met hoge betrouwbaarheid, optionele reset-drempelspanning met 8 niveaus, kan het externe resetcircuit volledig elimineren
10) Interne hoge-precisie R/C-klok, ±1% temperatuurafwijking (-40 °C- +85 °C), normale temperatuur, temperatuurafwijking van 5000, interne klok van 5MHz-35MHz optioneel (5,5296MHz/11,0592MHz /22.1184 MHz/33.1776 MHz)

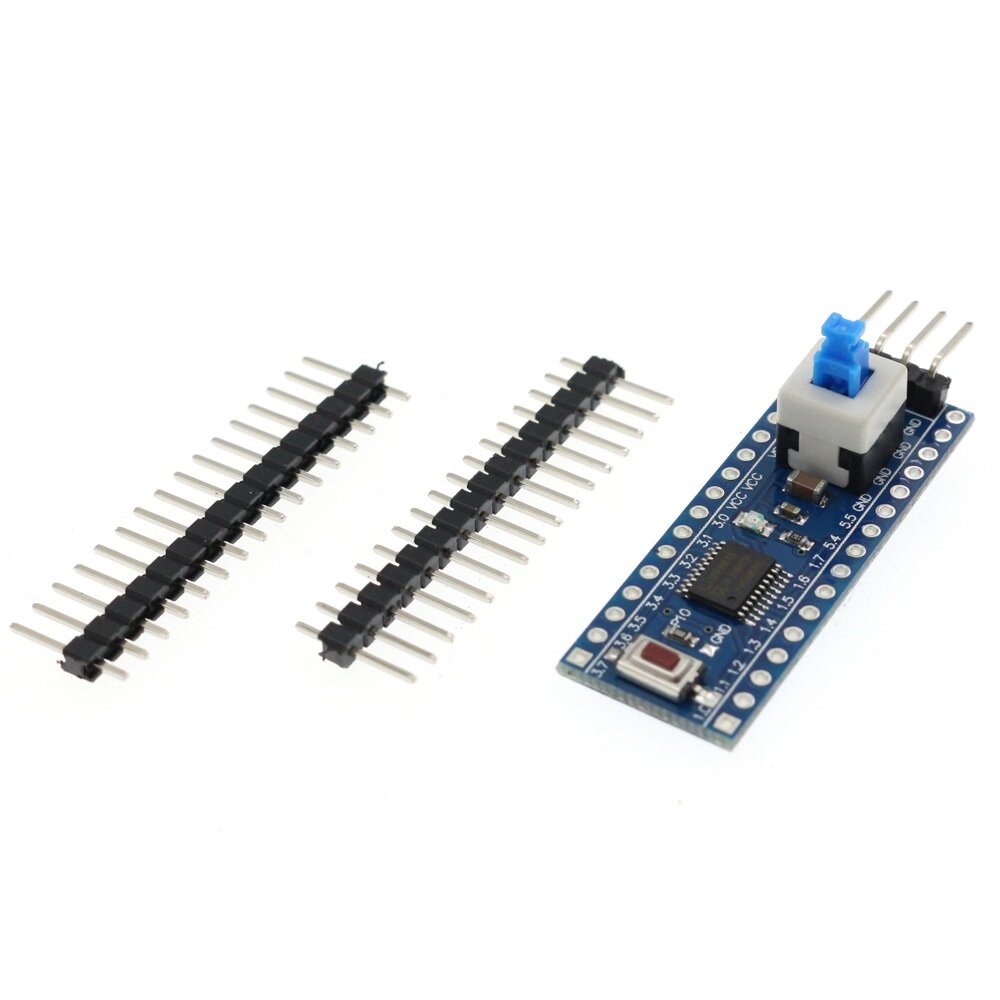

Kenmerken van het kernbord:
1. Dit kernbord is gemaakt van een STC15W408AS-TSSOP20-pakketchip, die klein van formaat is.
2.led-licht kan ook als stroomindicator worden gebruikt, u hoeft alleen de weerstand aan het GND-uiteinde te solderen! (De standaard soldeer-LED is aangesloten op P10)
3. Leid 6 kanalen van VCC, GND uit, wat erg handig is om uit te breiden en te gebruiken!
4. PCB-grootte: 40,5 * 15 mm;

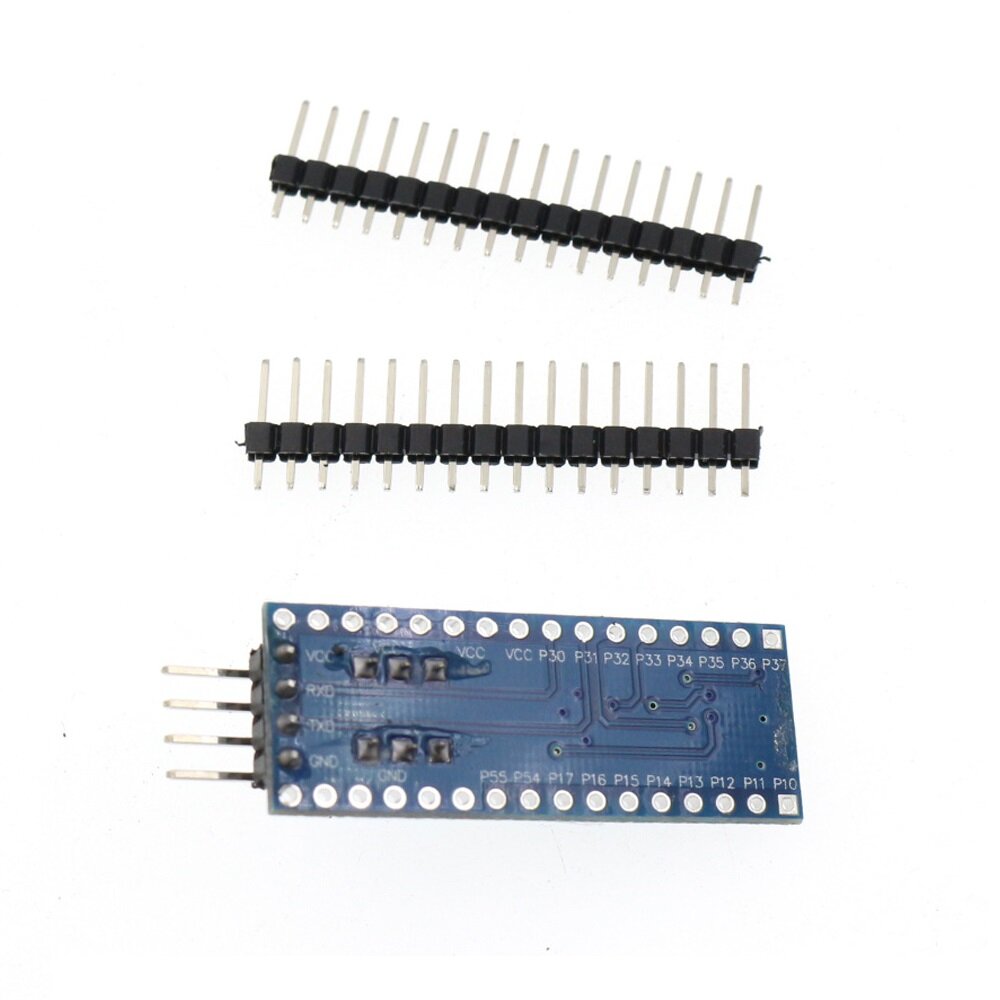

5. Leid alle IO-poorten, 2.54 integer double pitch pin-interface, gemakkelijk te solderen op de gatenplaat!

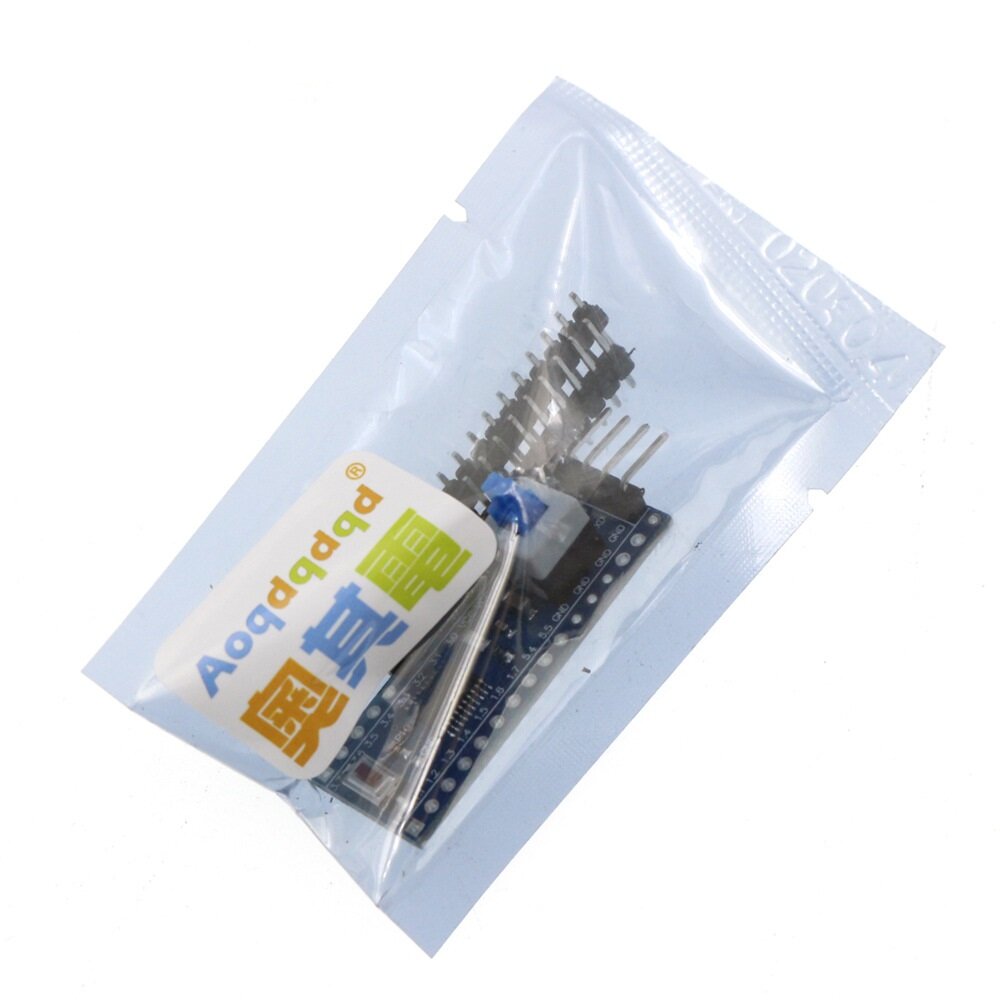

Pakket inbegrepen:
1 x STC15W408AS Ontwikkelingsbord Leerbord
2 x Pin
