Overzicht:
Ingebed IoT intelligent besturingsprogramma, alleen een router met internettoegang en een Android/IOS mobiele telefoon kan altijd en overal afstandsbediening van huishoudelijke apparaten realiseren, en ondersteunt lokale knoppen, die kunnen worden gebruikt om bestaande huishoudelijke apparaten te upgraden en aan te passen om ze te maken. slim in seconden!
Functies:
1. Slimme IoT WiFi-module aan boord, eenvoudige configuratie en krachtige functie;
2. Ondersteuning "Tuya" mobiele telefoon APP via WIFI en 4G/3G netwerk afstandsbediening;
3. Ondersteuning van meerdere besturingsmethoden zoals timing, vertraging, delen van apparaten, slimme scènes, enz. Bij gebruik van de mobiele APP om te bedienen;
4. Ondersteuning van realtime feedback van de schakelstatus wanneer zowel het apparaat als de APP online zijn;
5. Ondersteuning van twee modi van zelfvergrendeling en timing (inclusief aftellen, cyclustiming, willekeurige timing, jog-schakelaar),

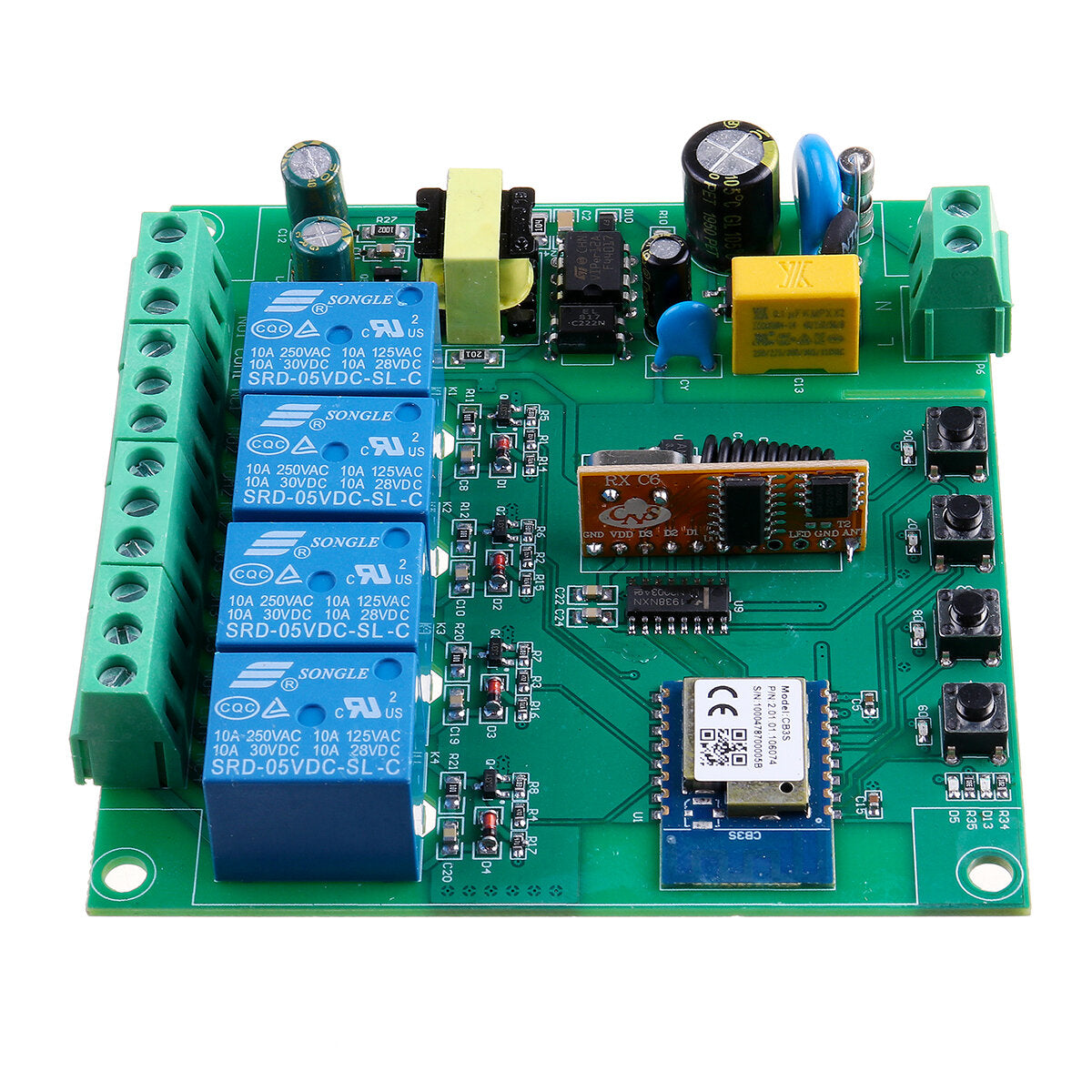

6. Er zijn 4 5V, 10A/250V AC 10A/30V DC-relais aan boord, die 100.000 keer continu kunnen worden geactiveerd, met diode-effusiebescherming en een korte responstijd;
7. Voedingsspanning: AC90-250V;
8. Aantal kanalen: 4 kanalen, de maximale overstroom per kanaal: 10A, het maximale totale vermogen van 4 kanalen: 3200W;
9. WIFI-statusindicator aan boord, relaisschakelaarindicator;
10. De printplaat en materialen die in de slimme schakelaar worden gebruikt, gebruiken loodvrije technologie, met hoogwaardige materialen, milieubescherming en veiligheid.
11. Maat: 93 * 87 mm;
Modus introductie:
Zelfsluitende modus: elk kanaal wordt onafhankelijk bestuurd, druk op om te openen, druk nogmaals om te sluiten;
Timing-modus (jog-schakelaar): elk kanaal wordt onafhankelijk geregeld, druk op om te openen en sluit automatisch na een vertraging, en de jog-tijd kan worden ingesteld van 2 seconden tot 1 uur;
Timing (countdown)-modus: elk kanaal wordt onafhankelijk geregeld en de afteltijd kan worden ingesteld van 1 minuut tot 24 uur;
Timing-modus (cyclische timing en willekeurige timing: controleer de app-instelling voor details)
Verschillende modi kunnen worden geselecteerd door APP:
Mobiele APP-bediening:
(1) APP downloaden en installeren: zoek naar "Tuya Smart" APP in het Android/IOS-applicatiecentrum en installeer het
(2) Open de APP, registreer een EasyTuya-account en log in:
(3) Apparaatregistratie op het netwerk: Houd een van de toetsen S1/S2/S3/S4 langer dan 7 seconden ingedrukt. Wanneer de wifi-statusindicator (D5) knippert, betekent dit dat het apparaat wacht op koppelen en toevoegen en dat de telefoon is verbonden met de wifi-router. (2.4GWiFi) en schakel Bluetooth in, klik op de knop "+" in de APP-interface, selecteer de schakelaar (Bluetooth), gebruik APP om de toevoeging te voltooien, de indicator D5 verandert van knipperend naar uit, de specifieke stappen zijn als volgt:
Opmerking: er zijn twee andere modi voor netwerkconfiguratie. Bluetooth-configuratie wordt hier gebruikt omdat de registratie niet zal mislukken.
(4) APP-bedieningsapparaatschakelaar: nadat de toevoeging is voltooid, kan de mobiele telefoon het apparaat op afstand bedienen via het WIFI/4G/3G-netwerk (als de WiFi is losgekoppeld, kunt u Bluetooth inschakelen en de Bluetooth-bediening binnen tien meter gebruiken van het apparaat). Gebruik bijvoorbeeld APP om de eerste schakelaar in te schakelen, dan wordt kanaal 1 ingeschakeld, kanaal 1-indicator D6 is aan en het apparaat dat is aangesloten op kanaal 1 werkt.

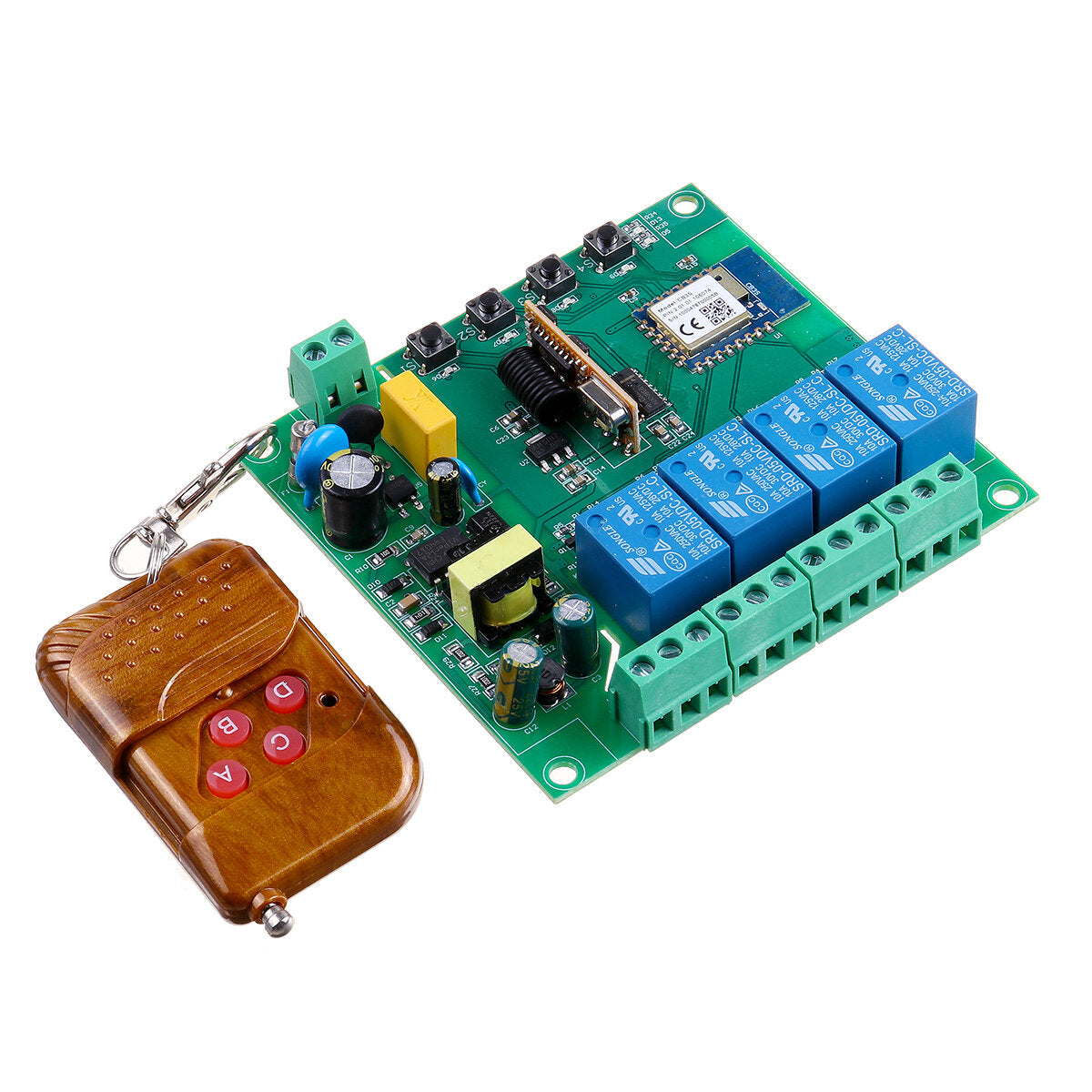

Instructies voor 433M afstandsbediening:
(1) Druk direct op de A-knop op de afstandsbediening om het aan/uit van het relais te regelen;
(2) De afstandsbediening is standaard gekoppeld aan de 433M-module in het apparaat. Als u andere afstandsbedieningen wilt koppelen,
Methoden zoals hieronder:
●Code-koppelingsmethode: druk op de knop 2S op de 433M-module in het apparaat, laat deze los nadat het indicatielampje gaat branden en druk vervolgens op een willekeurige knop op de afstandsbediening. Het indicatielampje knippert 4 keer om een succesvolle koppeling aan te geven;
●Opruimingsmethode: houd de knop op de 433M-module in het apparaat langer dan 8S ingedrukt, het indicatielampje is uit, wat aangeeft dat alle afstandsbedieningen met succes zijn gewist.

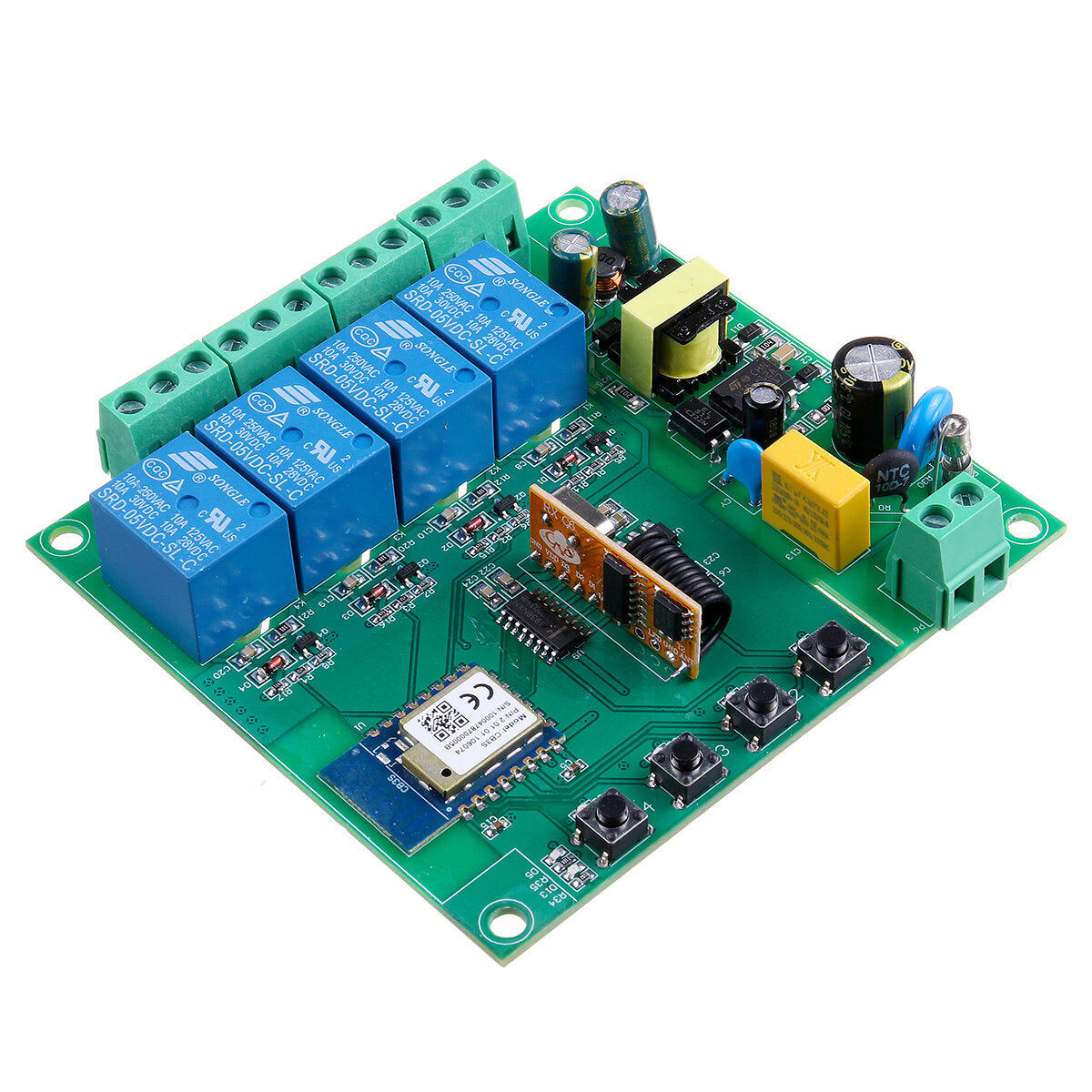

Bedradingsrichtlijnen, controlelampen:
Pakket bestaat uit:
1 x relaismodule met afstandsbediening

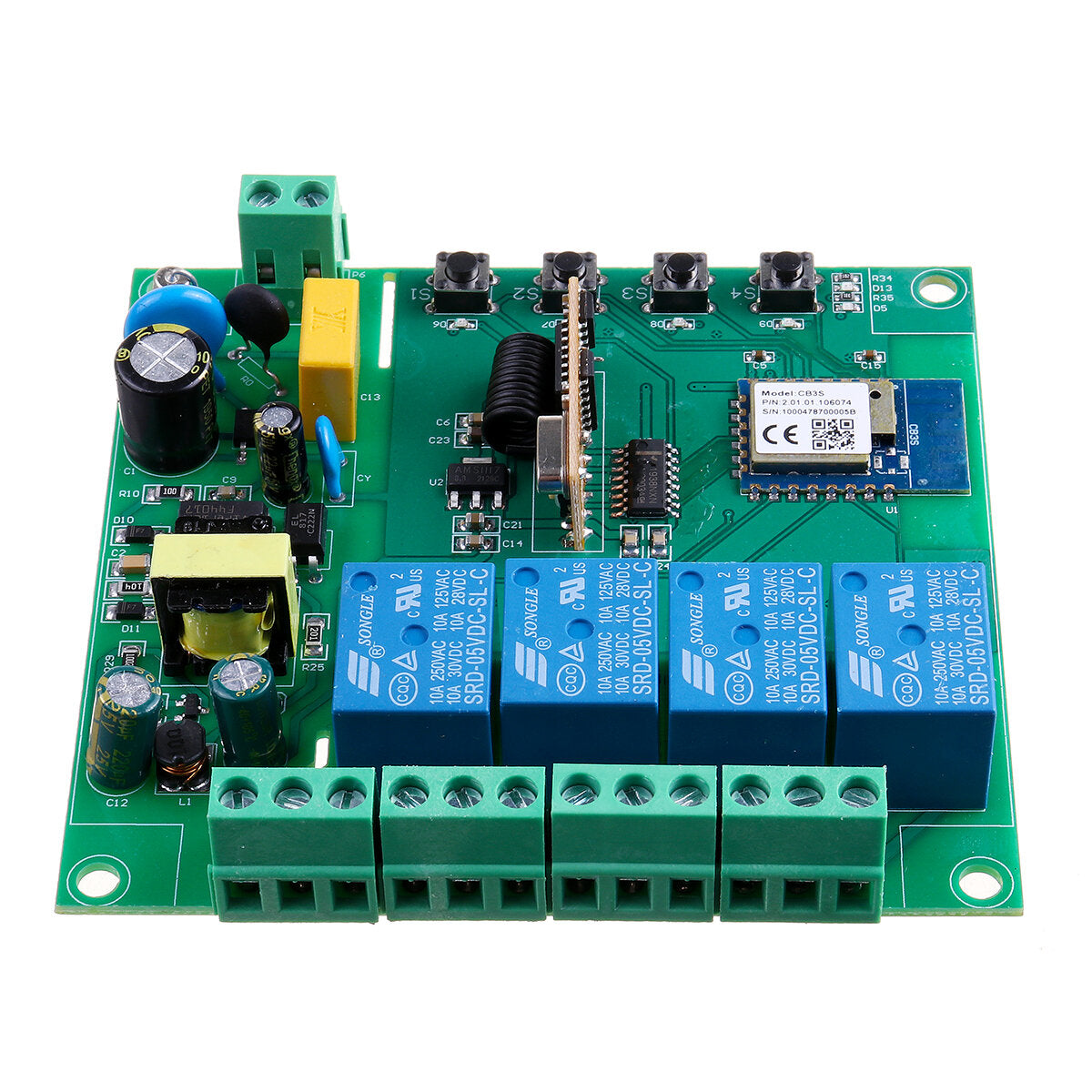

1. P1: AC90-250V voeding;
2. Lokale toetsen: S1, S2, S3, S4 komen overeen met respectievelijk kanaal 1, kanaal 2, kanaal 3 en kanaal 4;
3. WIFI-statusindicator D5 (groen licht): knipperend betekent wachten op koppelen;
4. D6, D7, D8 en D9 zijn respectievelijk vier statusindicatoren voor relaisuitgangen;
5. Relaisuitgang:
NEE: normaal open;
COM: publiek einde;
NC: normaal gesloten uiteinde;
