Specificatie:
Voorplaat: Nylon
Schakelratings: DC 12V
Paneelwaardering: 10 A

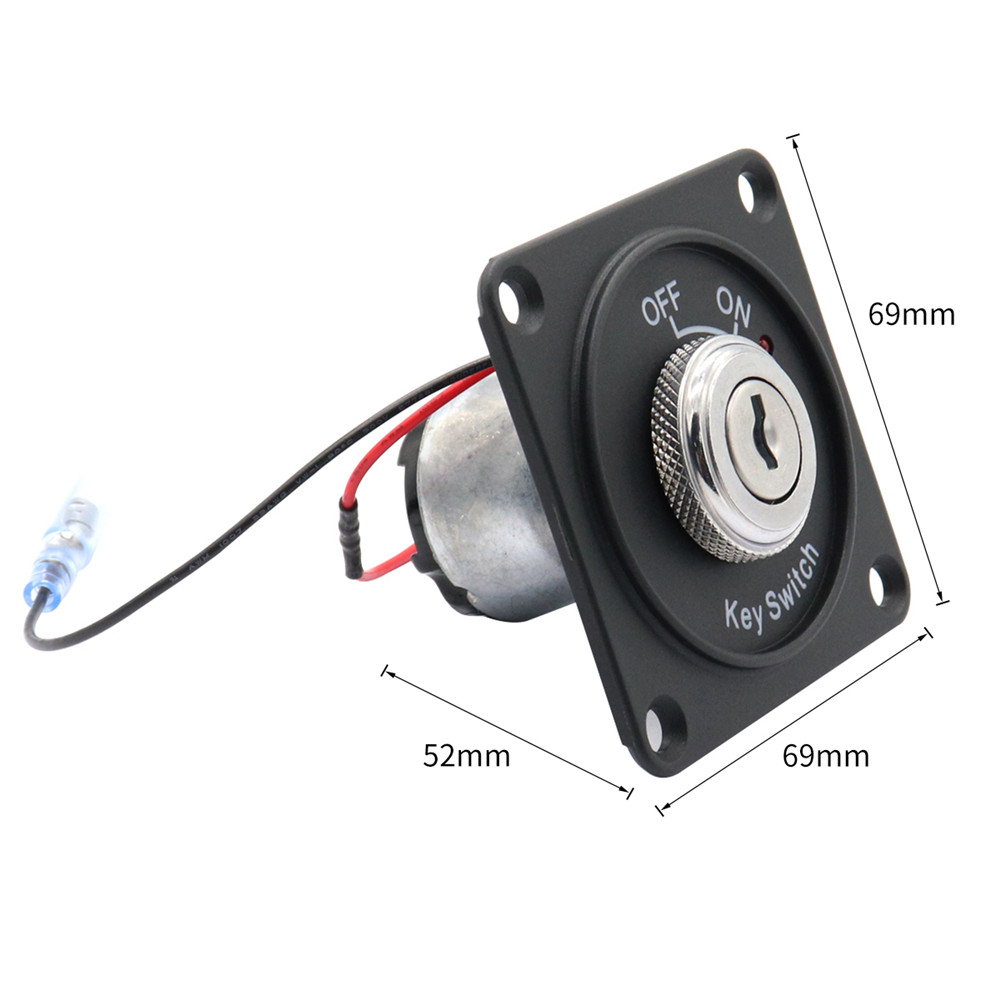

Productafmetingen: (B x H) 69 x 69 mm
Bevestigingsdiepte: 45 mm
Paneeluitsparing: diameter 40 mm
Installatie instructie:
Installatie instructie:
1. Ontkoppel alle stroom (AC & DC) Ontkoppel de positieve kabels van alle accu's en het netsnoer AC shore van het jacht.
2. Snijopening voor montagelocatie, gebruikmakend van de meegeleverde montage-afmetingen voor het meten en uitsnijden van de montagegaten in de
oppervlak waarop het paneel moet worden gemonteerd.

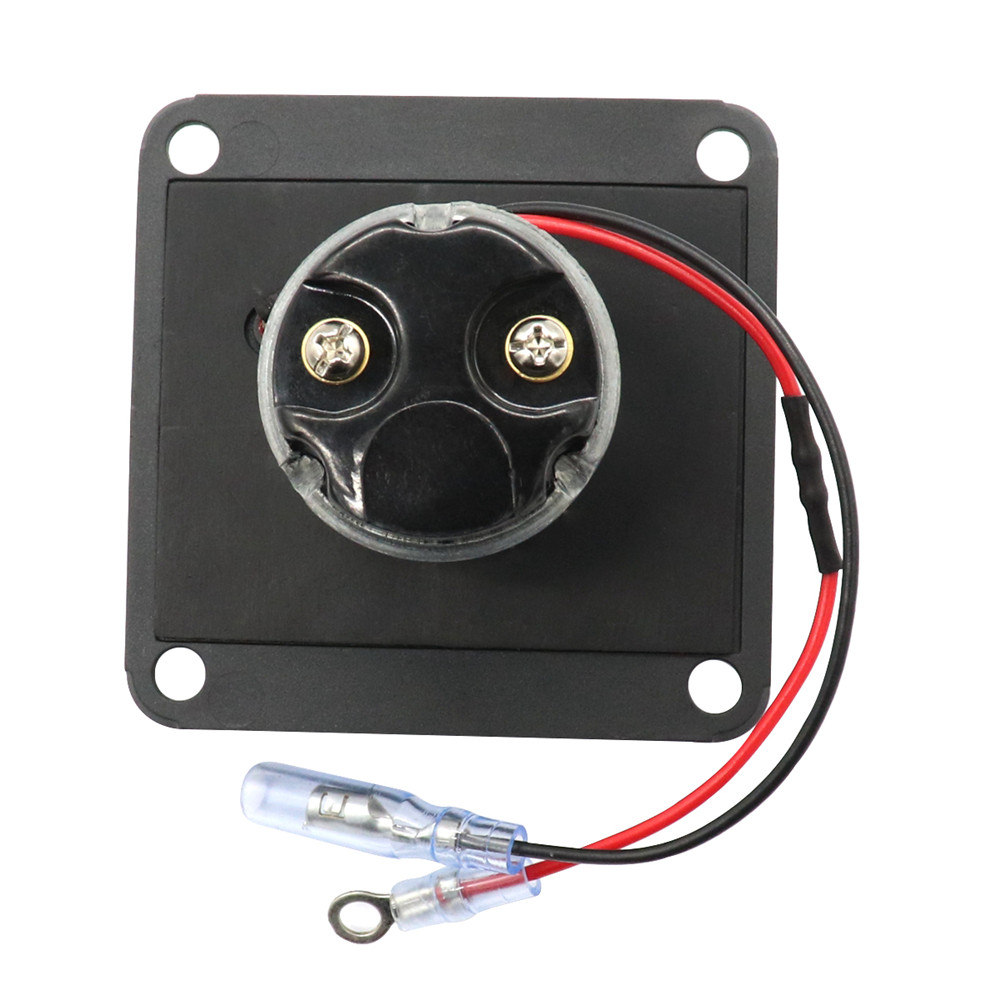

3. Sluit Positieve en Lamp-negatieve voedingsdraad aan Sluit de gelijkstroomvoedingsbron (de batterijen) aan op de schroefaansluiting weg van de LED. Verbind dan
de negatieve LED-draad (zwart) op een bus met negatieve DC-bus.
4. Sluit de LED-positieve draad en apparaten aan, Verbind de LED-positieve draad (rood) met de schroef, aansluiting nabij de LED. Sluit het apparaat of aan
distributiepanelen naar dezelfde schroefterminal.
5. Monteer het schakelpaneel Reinig het oppervlak waar het paneel moet worden gemonteerd zorgvuldig. Plaats het paneel en schroef het paneel vast

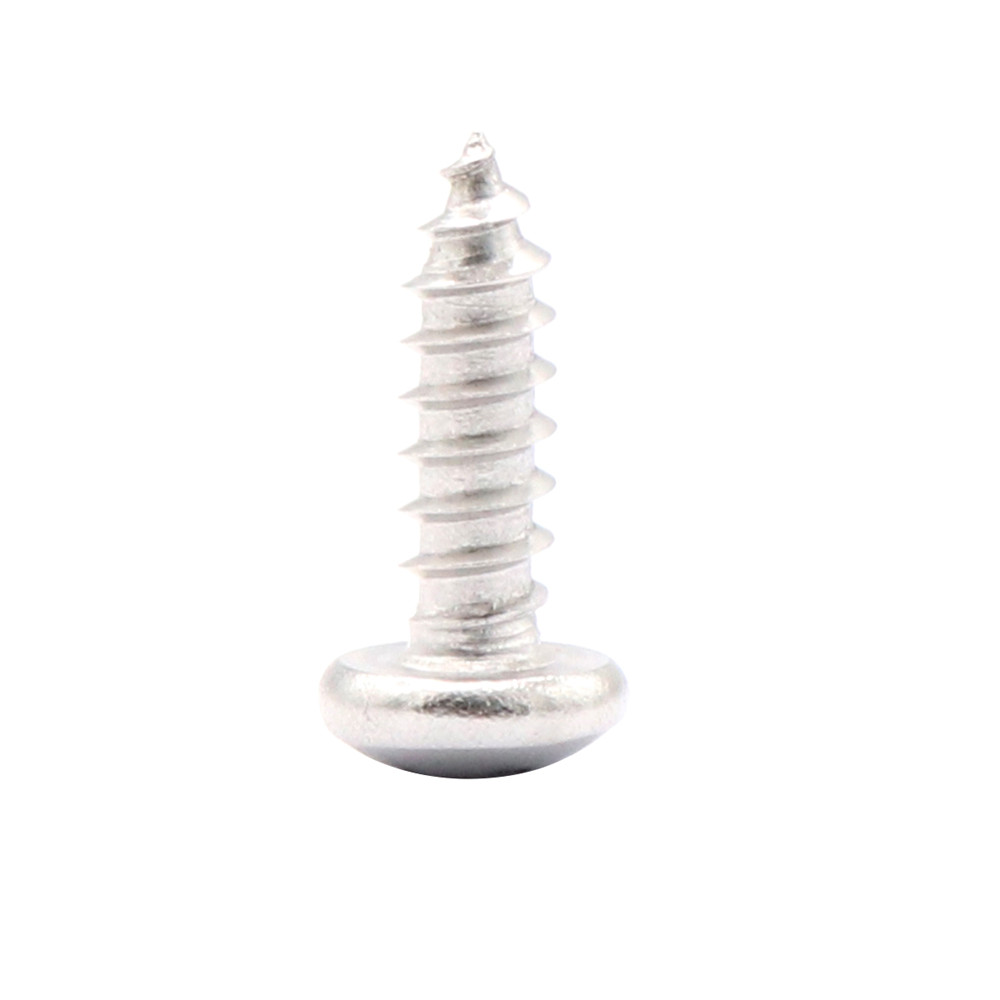

op het montageoppervlak zo strak mogelijk met zelftappende schroeven.
6. Reconnect and Test Reconnect alle AC & DC-vermogens om het paneel van stroom te voorzien. Schakel alle vertakte circuits in en uit om te controleren of het paneel normaal werkt.
Pakket inbegrepen:

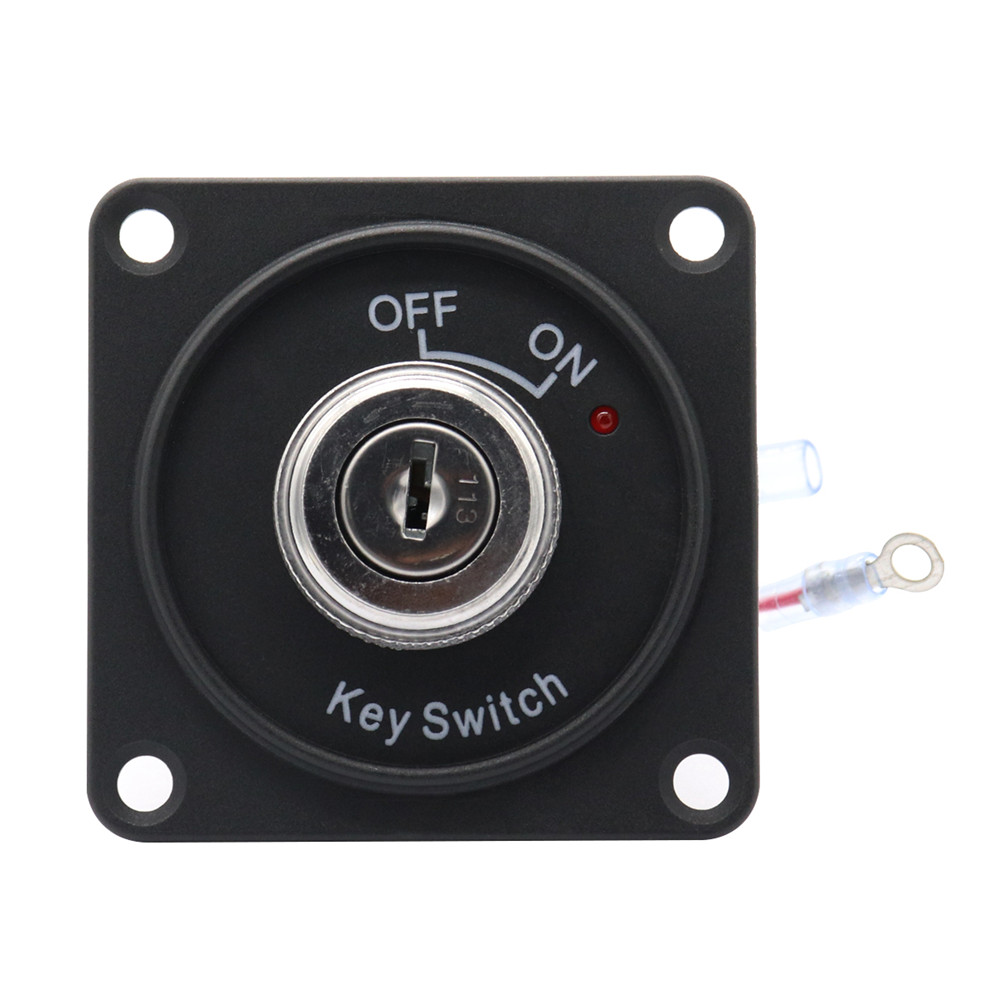

1 x ontstekingsschakelaar
Pakket inbegrepen:
1 x ontstekingsschakelaar
