Kenmerken:
● Compatibel met;
● Gelijktijdig controle van 4ch gelijkstroommotor en 16ch servo;

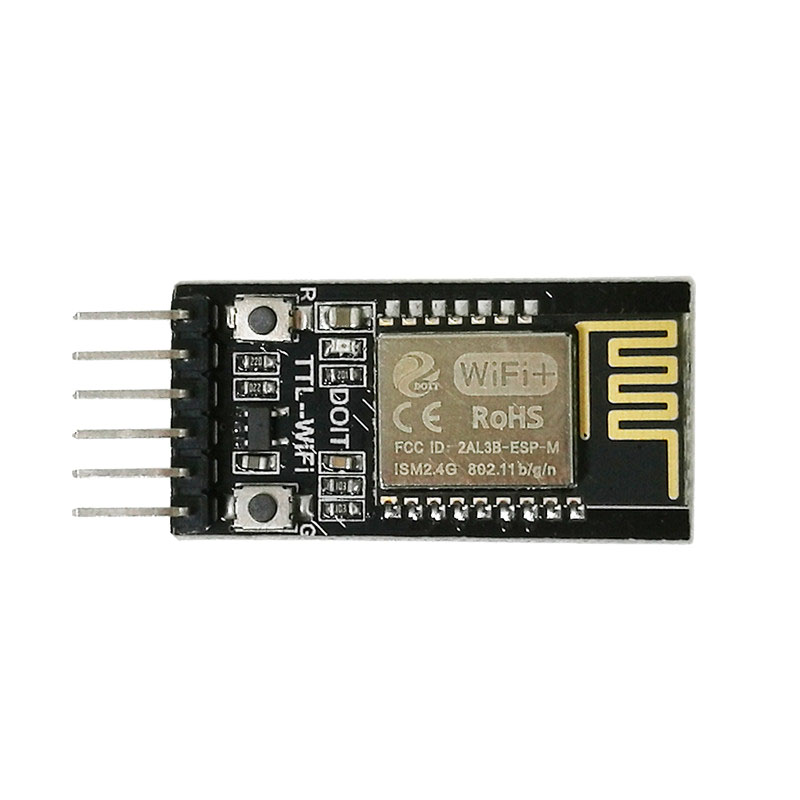

● Kan aangestuurd door wifi (DT-06), bluetooth (HC-06) en PS2 station;

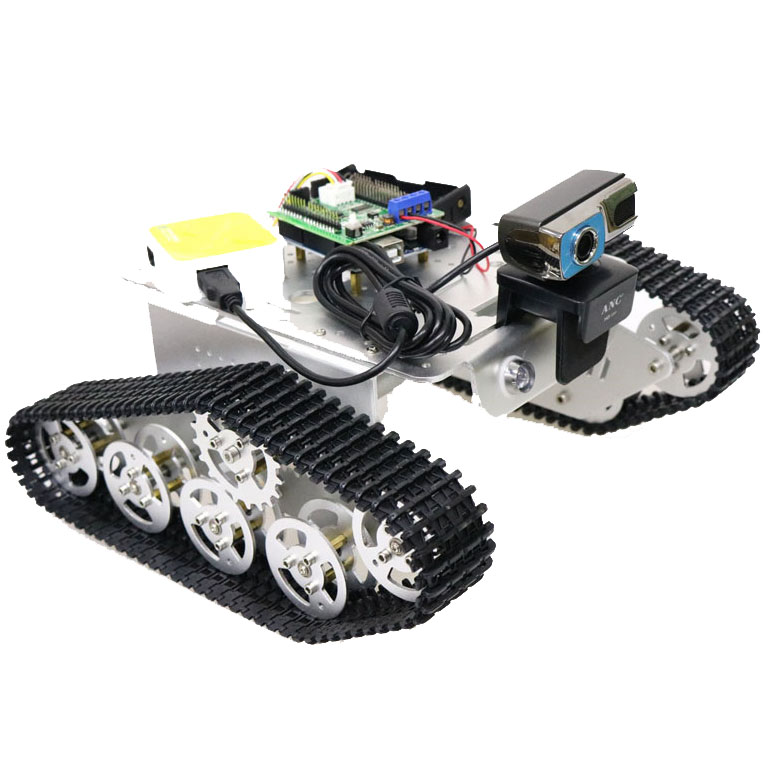

● Het is de beste keuze voor het chassis van de robottankwagen en de robotarm;

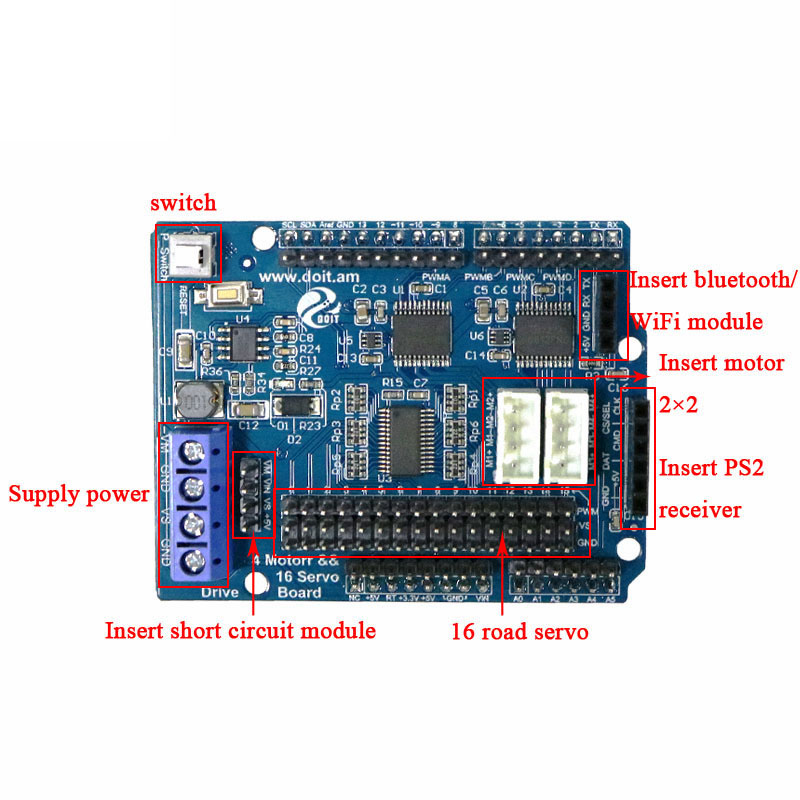

Beschrijvingen van modulepennen:

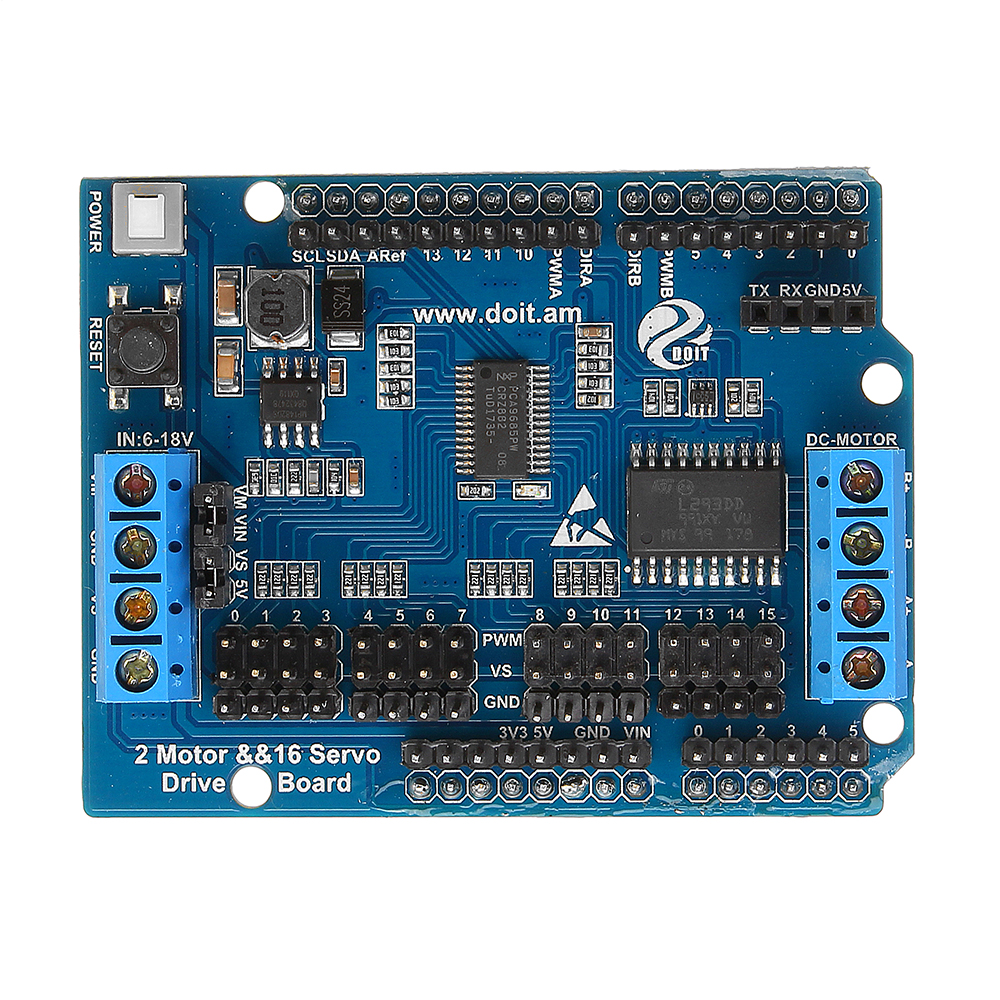

● 16 wegservo en 4 wegaandrijfkaart, met TB6612 4-wegaandrijving, PCA9685 voor 16 wegservobesturing.
● Haal de UNO I / O-pin eruit;
● De maximale ingangsspanning van de voeding is 15V / DC;
● Reserveonderdelen voor Bluetooth- & WIFI-modules;
● Reserve PS2-handgreep;
● 4-weg-DC-motoraandrijving, enkelkanaals maximale aandrijfstroom 1,2 A gemiddeld / 3,2 A-piek;
● 16 wegservomotorpin, voeding kan worden geschakeld door externe / interne voeding van jumper cap;
Specificatie:
Stroomaansluiting:
Motorvoeding (VM): 4.5V ~ 36V, kan afzonderlijk van stroom worden voorzien;
Servo voeding (VIN): 5 ~ 18V, kan afzonderlijk worden aangedreven;
Enkele stroomvoorziening:
Open circuit VM en VIN, (regel afzonderlijk de motor, 6 ~ 36V);
Open circuit VS en VIN, regelen afzonderlijk de servo (6 ~ 18V);
Kortsluiting van VM en VIN terwijl VS en 5V worden kortgesloten. Gelijktijdige regeling van motor (6 ~ 18V) en 16 5V servo

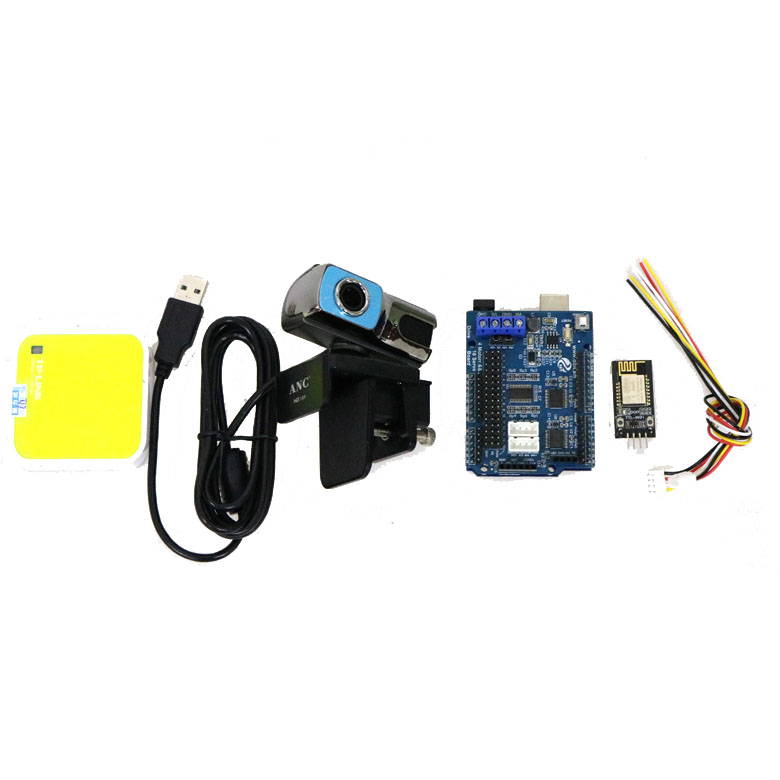

Pakket inbegrepen:

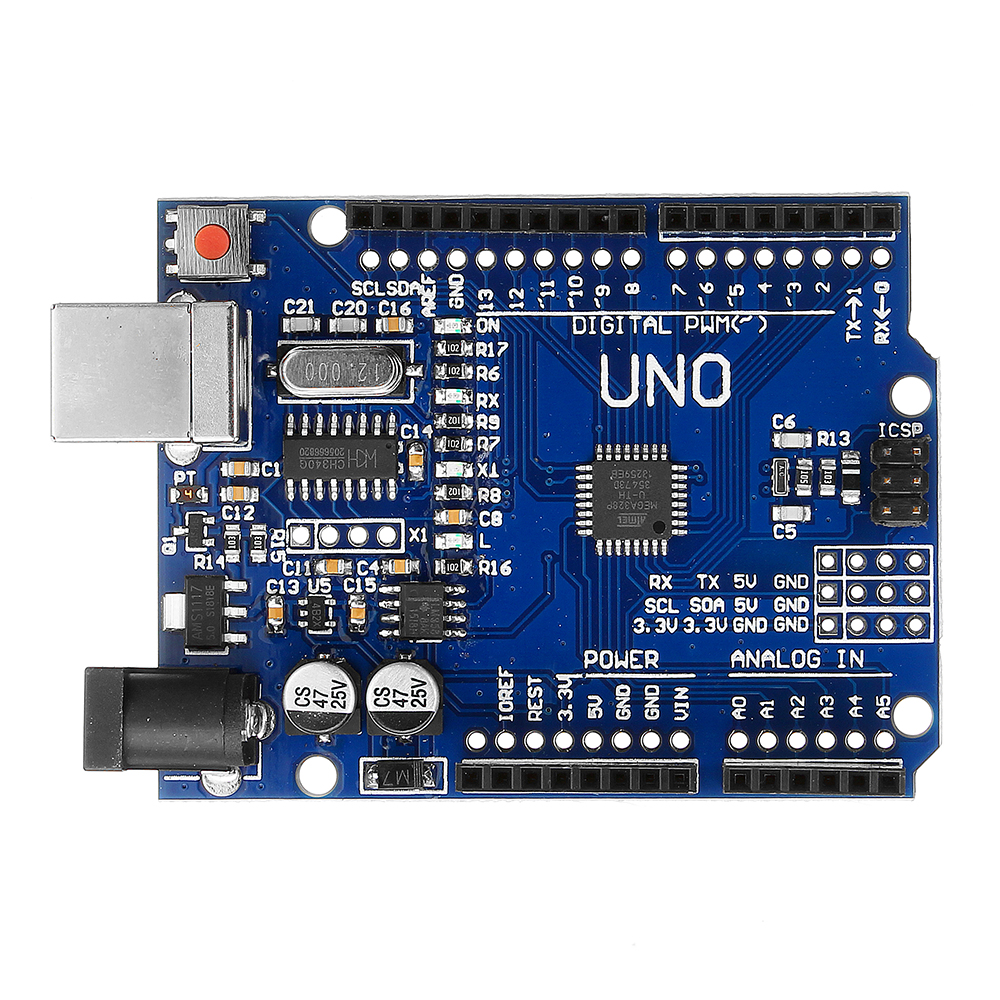

1 x UNO R3 bord
1 x 2/4 motoraandrijfbord
1 x Cemera
1 x router
1 x USB-kabel
2 x motordraad
