Hoe het werkt: http://myosuploads3.banggood.com/products/20181118/20181118203901SKU742046.docx
Drivers: http://myosuploads3.banggood.com/products/20181118/20181118210229drivers.rar
Dimensional drawing: http://myosuploads3.banggood.com/products/20181118/20181118210314Dimensionaldrawing.pdf
Pinout: http://myosuploads3.banggood.com/products/20181118/20181118210336Pinout.pdf
Schematic: http://myosuploads3.banggood.com/products/20181118/20181118210405Schematic.pdf
Beschrijving:

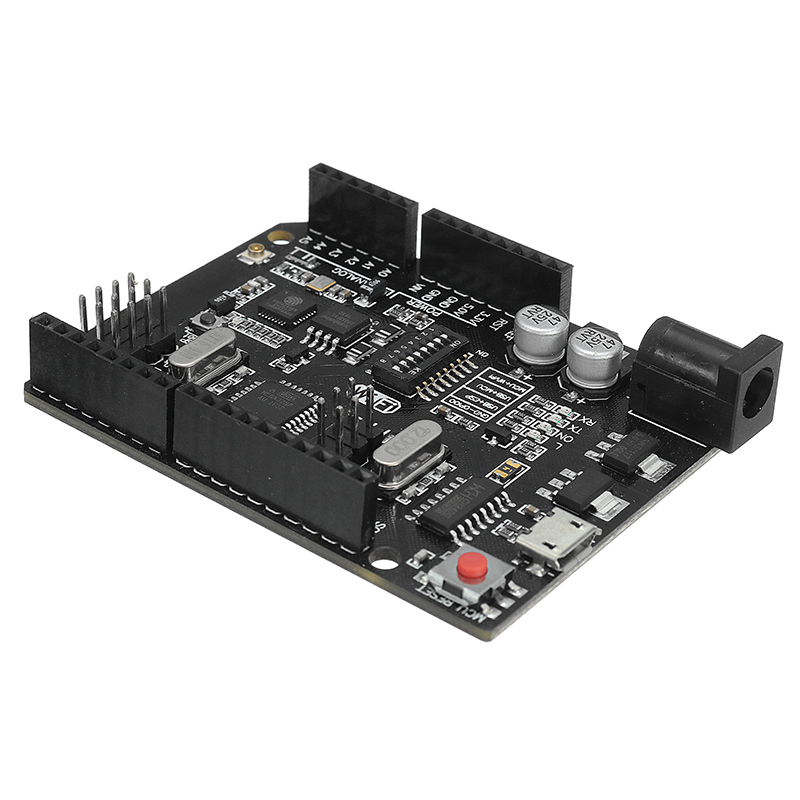

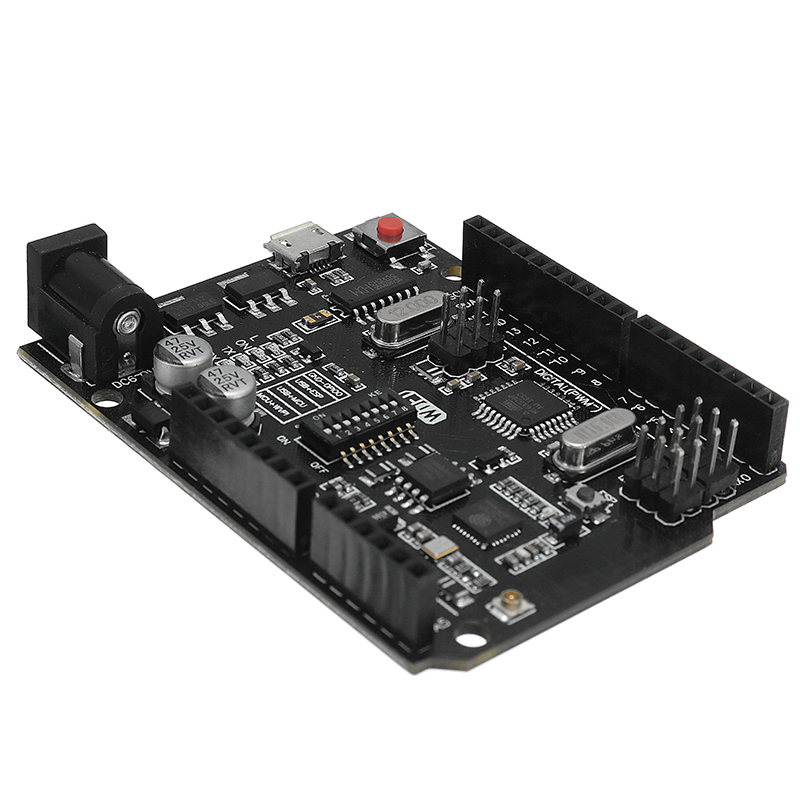

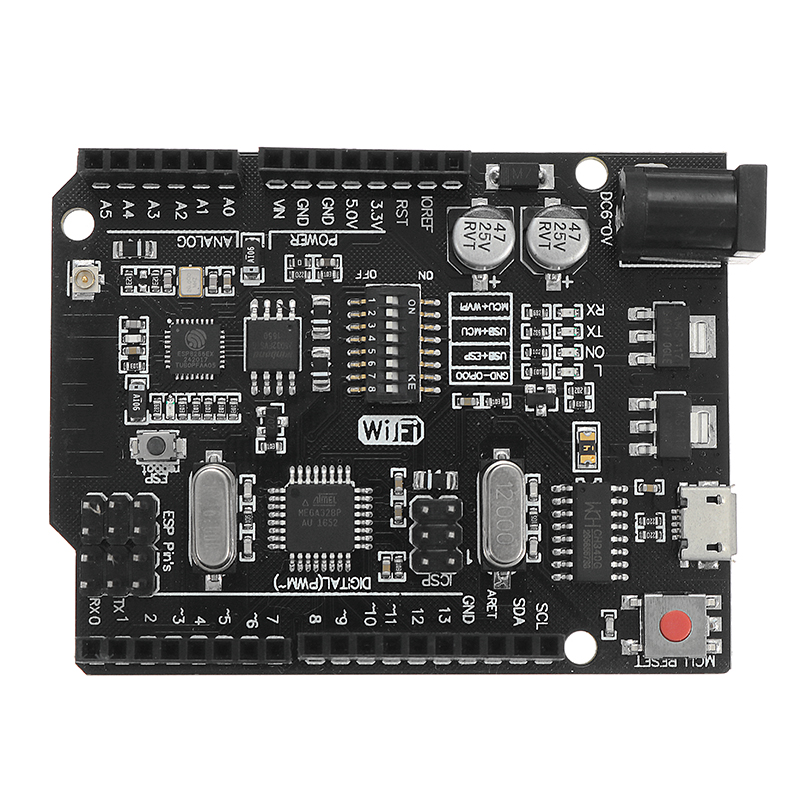

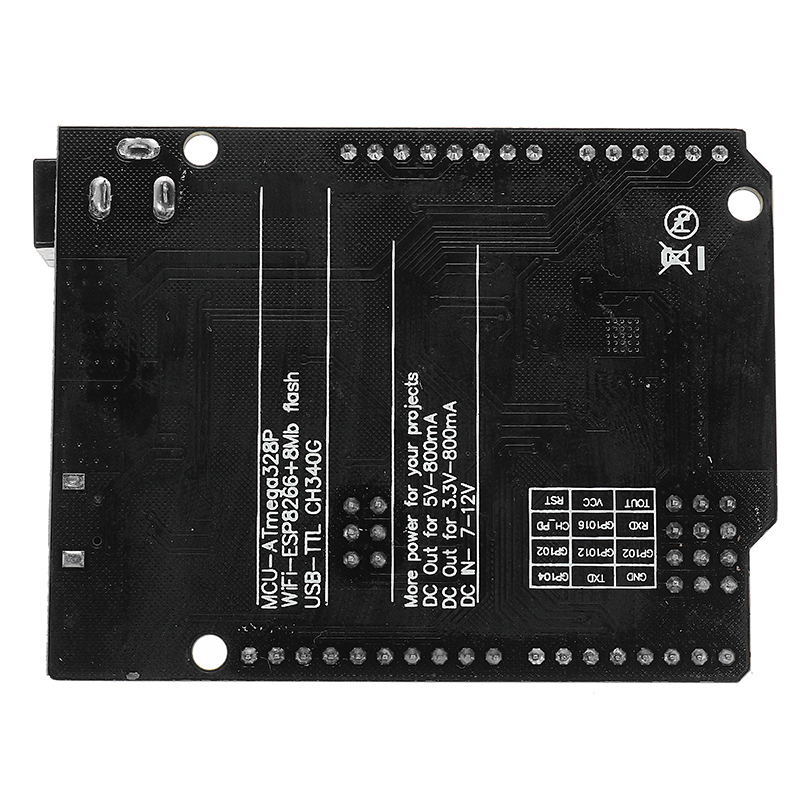

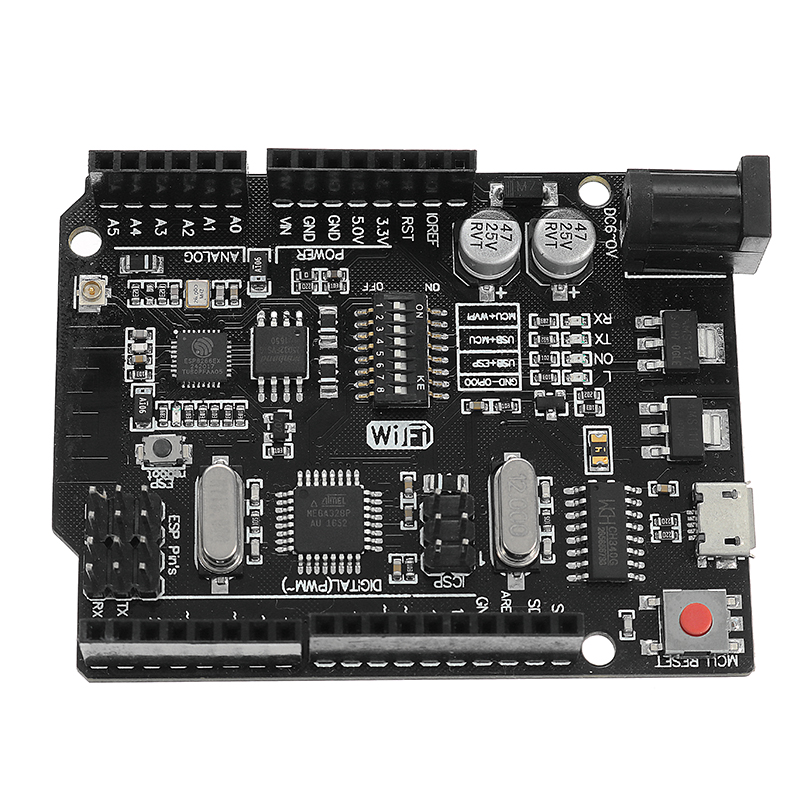

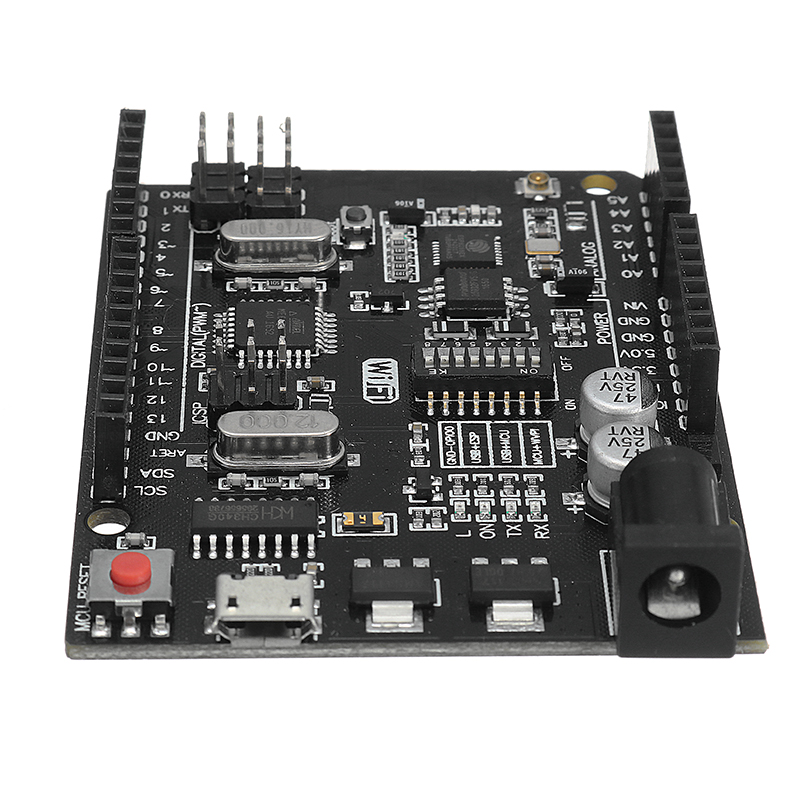

Volledige integratie op één bord: U no R3 ATmega 328 en Wifi ESP8266 met geheugen 32 Mb (MegaByte). Alle modules kunnen samenwerken of elk afzonderlijk. En iedereen heeft zijn eigen pinout-headers.
De handige oplossing voor de ontwikkeling van nieuwe projecten waarvoor U no en Wifi nodig zijn.
Via USB kunt u schetsen en firmware bijwerken voor ATmega328 en voor ESP8266. Hiervoor hebben de USB-seriële omzetter CH340G.
Gebruik dit bord is heel simpel.
De board heeft DIP-switch, om de modules te verbinden.
Bijvoorbeeld, naar: USB en ATmega328, USB en ESP8266, ATmega328 en ESP8266.
Tafel DIP-schakelaar:
Specificatie:
Pakket inbegrepen:
1 x ATmega328P+ESP8266 Bord 32 Mb geheugen
,
,
,
,
,
Drivers: http://myosuploads3.banggood.com/products/20181118/20181118210229drivers.rar
Dimensional drawing: http://myosuploads3.banggood.com/products/20181118/20181118210314Dimensionaldrawing.pdf
Pinout: http://myosuploads3.banggood.com/products/20181118/20181118210336Pinout.pdf
Schematic: http://myosuploads3.banggood.com/products/20181118/20181118210405Schematic.pdf
Beschrijving:
Volledige integratie op één bord: U no R3 ATmega 328 en Wifi ESP8266 met geheugen 32 Mb (MegaByte). Alle modules kunnen samenwerken of elk afzonderlijk. En iedereen heeft zijn eigen pinout-headers.
De handige oplossing voor de ontwikkeling van nieuwe projecten waarvoor U no en Wifi nodig zijn.
Via USB kunt u schetsen en firmware bijwerken voor ATmega328 en voor ESP8266. Hiervoor hebben de USB-seriële omzetter CH340G.
Gebruik dit bord is heel simpel.
De board heeft DIP-switch, om de modules te verbinden.
Bijvoorbeeld, naar: USB en ATmega328, USB en ESP8266, ATmega328 en ESP8266.
Tafel DIP-schakelaar:
| Verbinding | DIP | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| ATmega328 528.730 | OP | OP | UIT | UIT | UIT | UIT | UIT |
| USB ATmega328 | UIT | UIT | OP | OP | UIT | UIT | UIT |
| USB ESP8266 (Update firmware of schets) | UIT | UIT | UIT | UIT | OP | OP | OP |
| USB ESP8266 (communicatie) | UIT | UIT | UIT | UIT | OP | OP | UIT |
| Alle onafhankelijke | UIT | UIT | UIT | UIT | UIT | UIT | UIT |
Specificatie:
| microcontroller | ATmega328 |
| IC Wi-Fi | ESP8266 |
| USB-TTL-omzetter | CH340G |
| Stroom uit | 5V-800mA |
| Macht in. USB | 5V (max. 500mA) |
| Macht in. VIN / DC Jack | 9-24V |
| Energieverbruik | 5V 800mA |
| Logisch niveau | 5V |
| Wifi | Wi-Fi 802.11 b / g / n 2.4 GHz |
| USB | Micro USB |
| Klok frequentie | 16MHz |
| Bedrijfsspanning | 5V |
| Digitale I / O | 14 |
| Analoge I / O | 6 |
| Geheugen grootte | 32Mb |
| Type interface | serialOTA |
| Bedrijfstemperatuur | -40С ° / + ° 125С |
| Lengte x breedte | 53,34 x 68.58mm |
| Gewicht | 8 |
| Antenne | Buil-inexternal antenne |
Pakket inbegrepen:
1 x ATmega328P+ESP8266 Bord 32 Mb geheugen
,,,,,
