Invoering:
RE-ARM is een 100-MHz 32-bits ARM-controller met de populaire MEGA-voetafdruk. Het is een plug-in vervanging voor de Mega in je RAMPS-opstelling voor een snelle en eenvoudige upgrade naar 32-bit goodness.
Gedetailleerde specificaties (lopende hellingen):

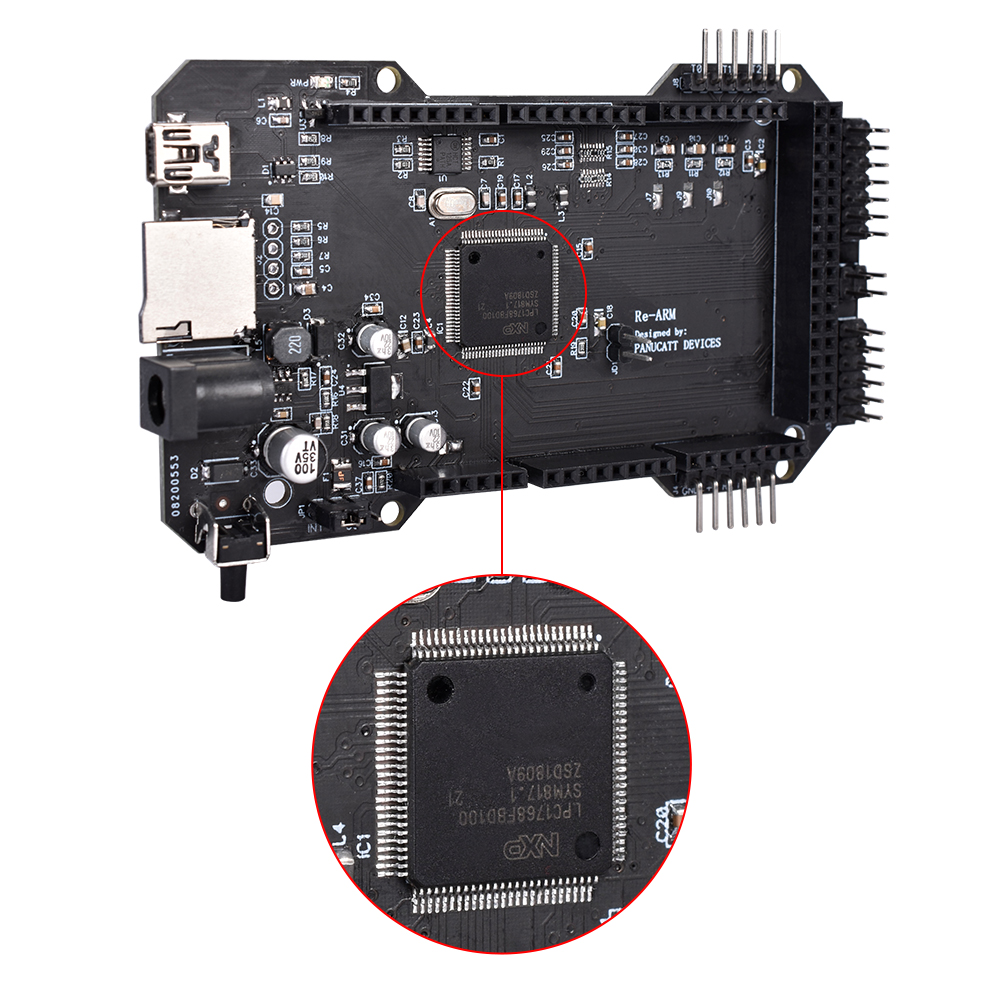

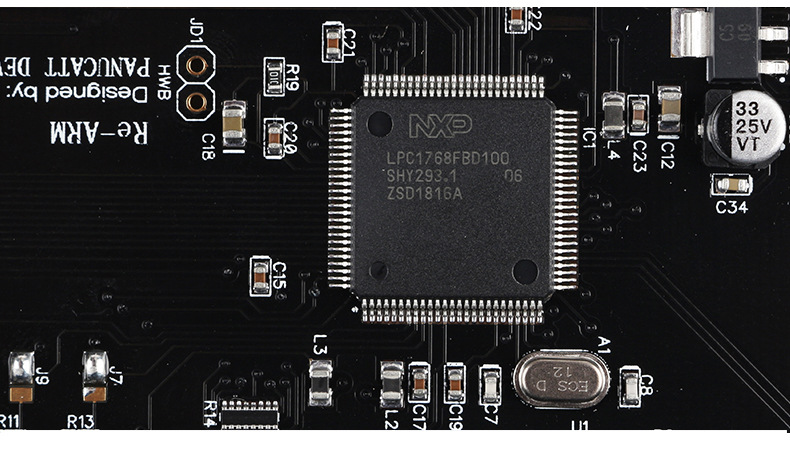

1. 32-bits LPC1768 ARM-processor.
2. 100Mhz, 512kb Flash.
3. Mini B USB - Prototype foto's toont USB B.
4. 3.3V-systeemspanning.
5. Voedingsbereik 10-30V, met Vin-pin of barrel-jack.
6. 1 Heated bed, 2 Hotend Mosfet-stuurprogramma's.
7. SD-kaartsleuf voor firmware-upgrades en configuratiebestanden.
8. 6 Eindstops, met filter en pull-ups.
9. 3 thermistoringangen.
10. Ondersteuning SPI Displays zoals Viki2 en mini Viki (direct) en RRD Graphic LCD (adapter).
11. Ondersteuning voor LCD-schermen met I2C en parallelle tekens met behulp van de universele adapter van Jim Morris.
12. Header breakout voor Ethernet-module (RJ45) dochterbord.
13. Voedingsbereik, 4,5v-36v
Notitie:
* Raak het moederbord niet aan met natte handen;
* Wanneer u firmware uploadt, moet u de HWB-jumperkap aansluiten;
* Koppel in geval van een noodgeval onmiddellijk de stroom af om te voorkomen dat het moederbord wordt verbrand;
* Controleer voor de inschakeling of er kortsluiting in de lijn is. Als er omstandigheden zijn, is het beter om een multimeter te gebruiken om te meten en vervolgens in te schakelen;
* Dit moederbord biedt geen ondersteuning voor het gebruik van de SPI-modus TMC2130.

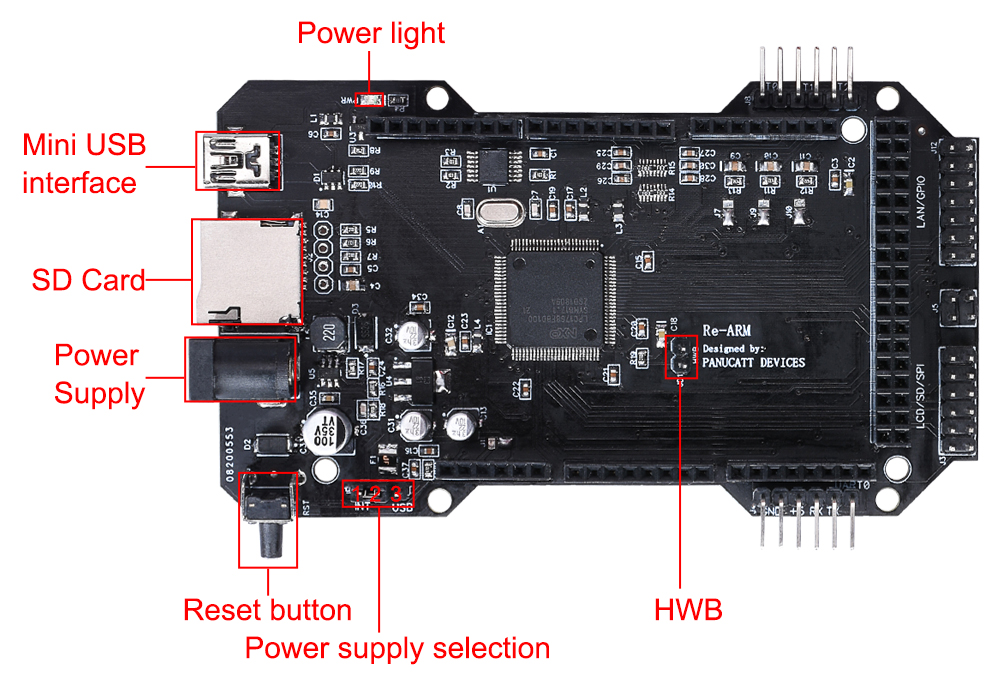

* Over de Offline stroombron selectie:
* Over de Offline stroombron selectie:
De jumperkap is verbonden met 1 en 2 is voeding met 5V en verbonden met 2 en 3 is een USB-voeding.
Pakket inbegrepen:
1 x RE-ARM-besturings Mainboard
Pakket inbegrepen:
1 x RE-ARM-besturings Mainboard
