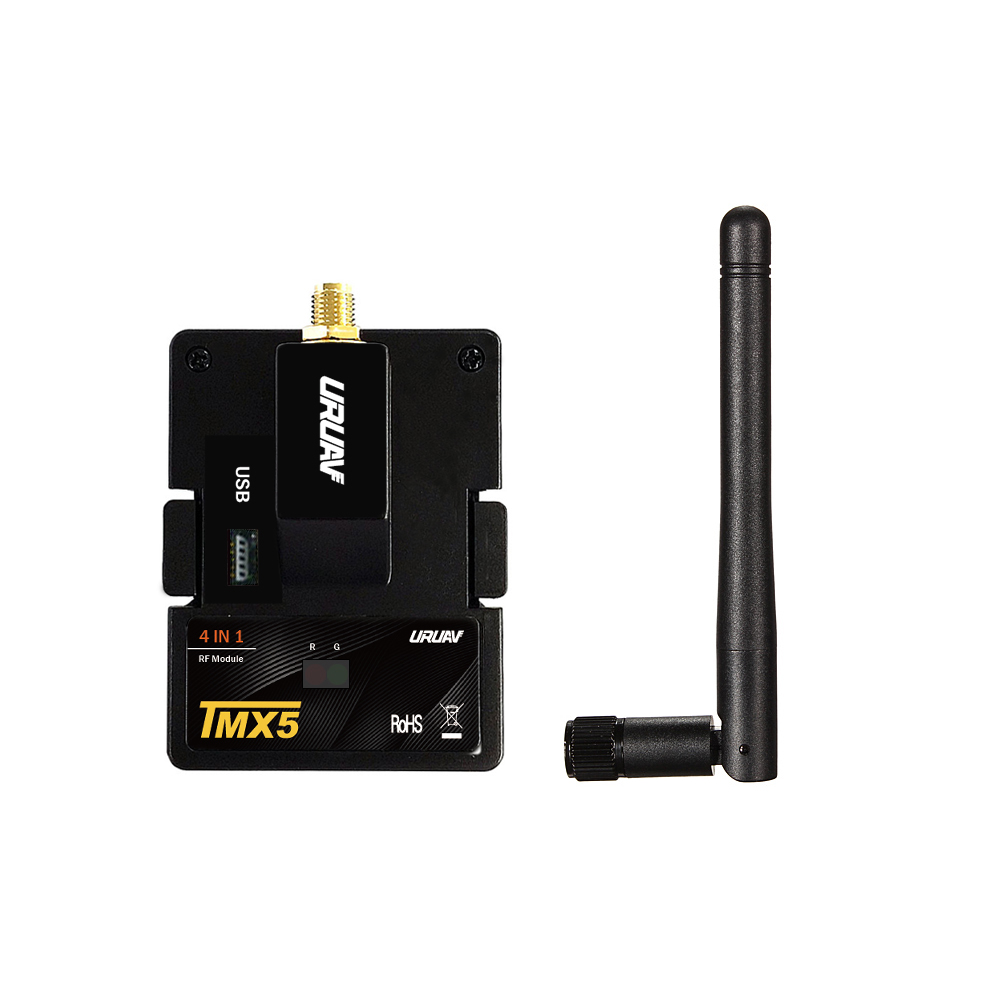

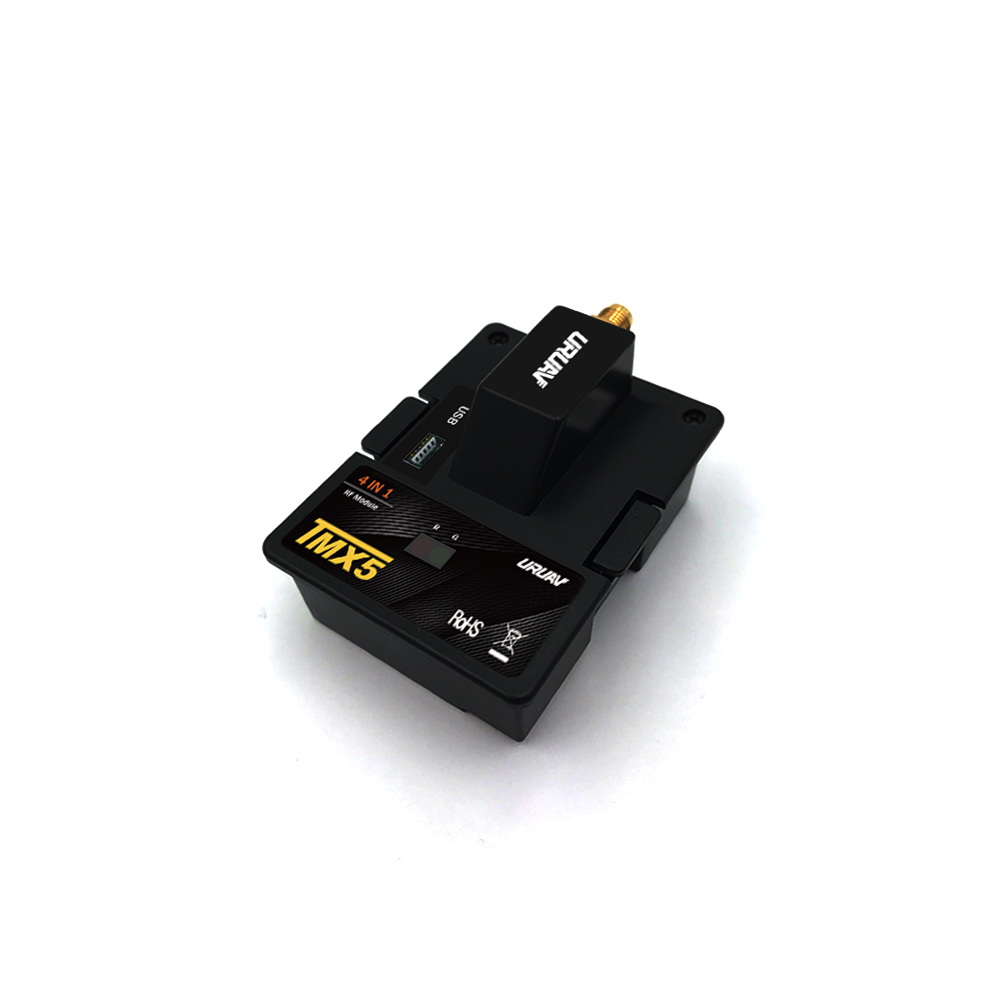

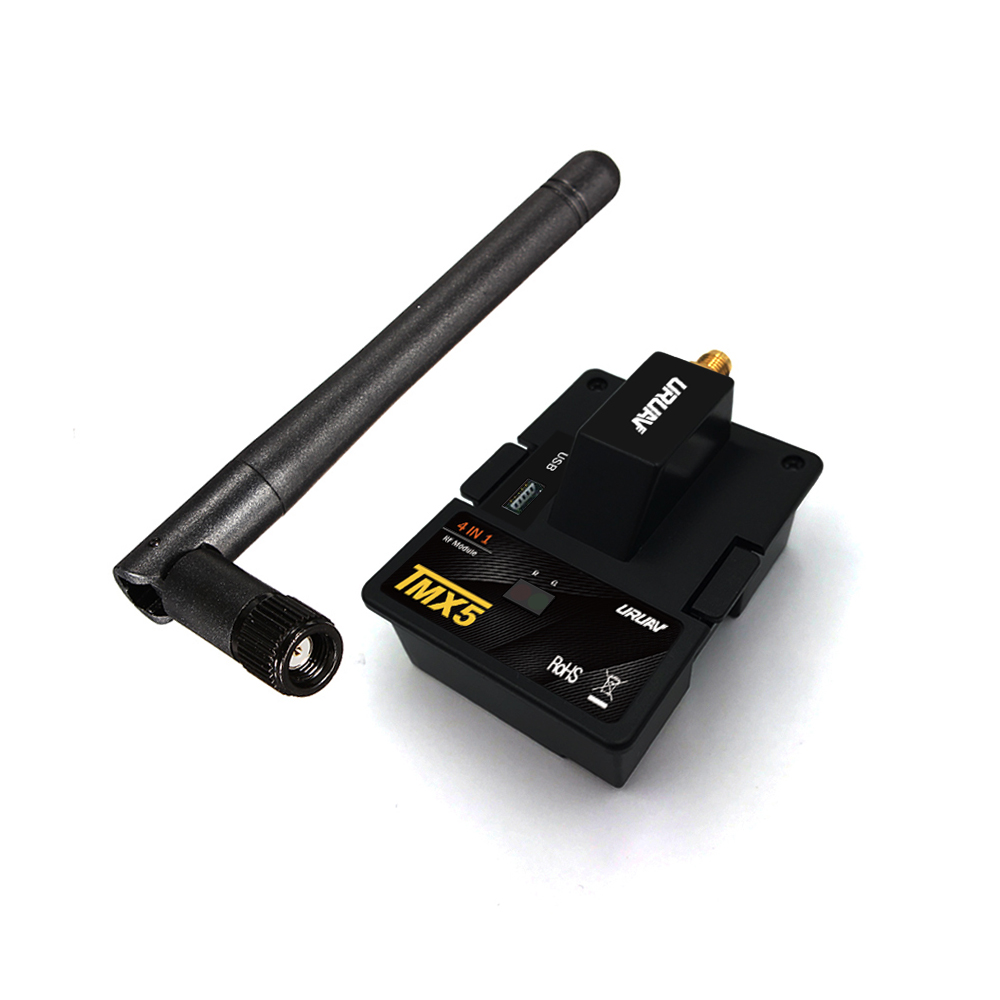

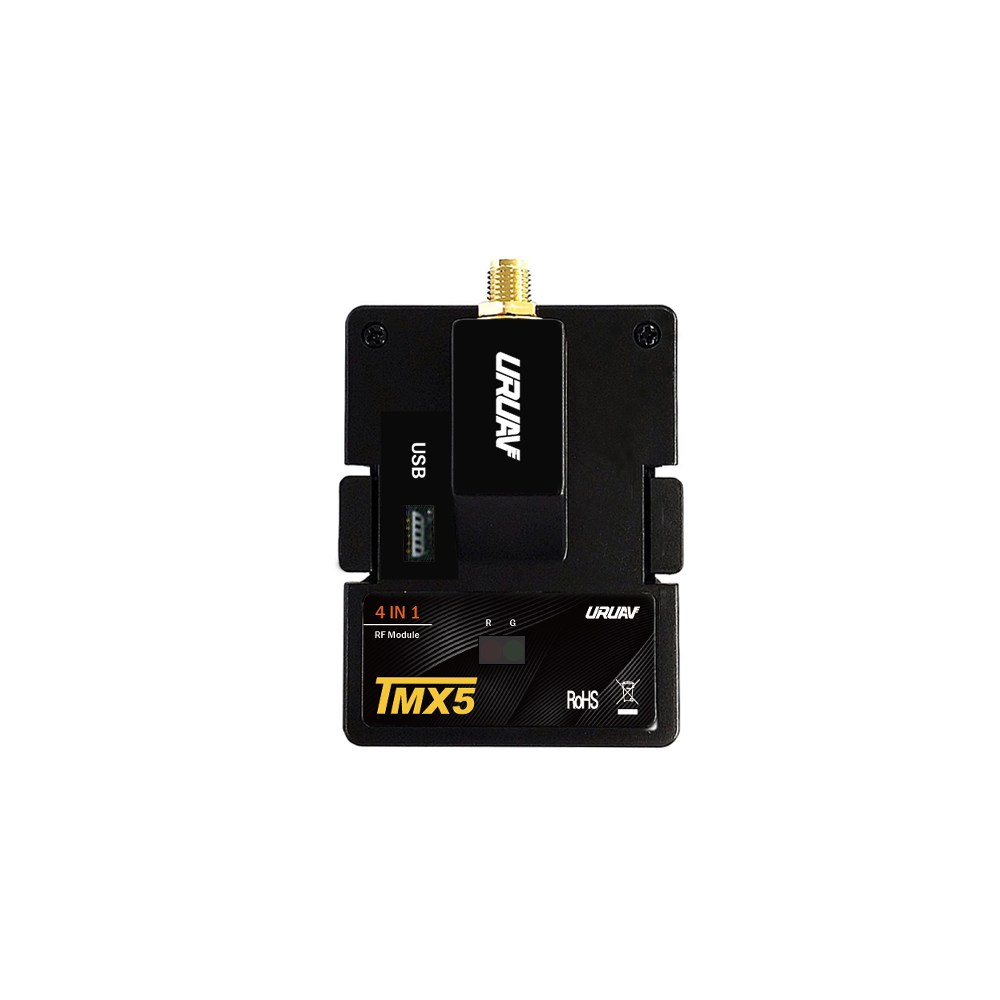

URUAV TMX5 4 IN 1 A7105 487.879 CYRF6936 NRF24L01+ Compatibele multi-protocolmodule FrSky X9D X10 Zender
Overzicht:
Deze 2.4G multiprotocol TX-module is een STM32 ARM-microcontroller-gebaseerde module. Alle beschikbare protocollen zijn inbegrepen. Het is geschikt voor vele merk quadcopters, helikopters en vliegtuigen. Deze module integreert vier RF-chips (487.879, NRF24L01, A7105, CYRF6936) in één printplaat en ondersteunt verschillende protocols voor afstandsbediening, zoals 875.600, Walkera DEVO, Spektrum DSM2, DSMX, Flysky, FrSky, WLToys , Hubsan, Hisky, Esky, Assan enz. Je kunt er je ambachtelijke flexibiliteit mee beheersen en je zult veel uitstekende ervaringen met je favoriete zender krijgen.
Specification: (Handleiding)
Merknaam: URUAV
Artikelnaam: TMX5
Bedrijfsspanning: 5-14V
Bedrijfsstroom: <= 100mA
Bedrijfsfrequentie: 2.4G ISM-band
RF vermogen: + 22dBm
MCU: STM32F103CBT6 (128K ROM, 20K RAM)
Gewicht: 45 g
Voorzien zijn van:
Zenders die de er9X / erSky9X- of Open TX-firmware ondersteunen, kunnen met de module werken. De modelprotocolselectie en binding gebeurt via het menu Modelinstellingen op de zender. Voor telemetrie-geschikte zenders wordt de telemetrie-integratie naadloos uitgevoerd met de transmitterfirmware.
Raadpleeg de onderstaande link voor meer informatie.
https://github.com/pascallanger/DIY-Multiprotocol-TX-Module
https://github.com/pascallanger/DIY-Multiprotocol-TX-Module/blob/master/Protocols_Details.md
Hoe te gebruiken:
1. Raadpleeg de bovenstaande website, update uw zender met de juiste firmware.

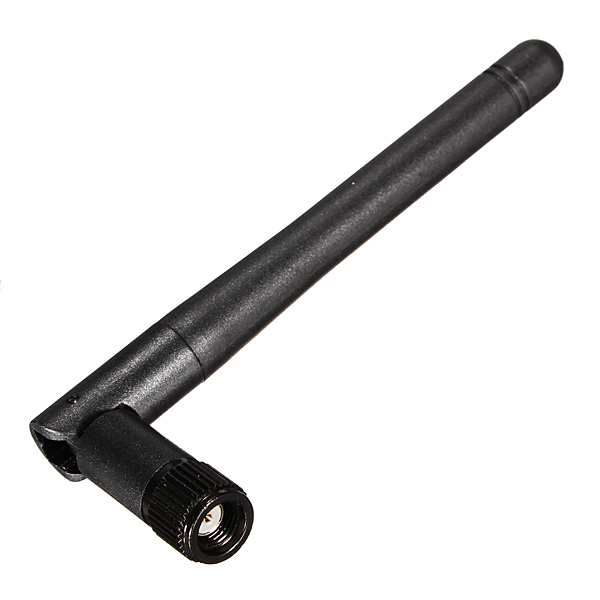

2. Schroef de antenne van de module stevig vast en plaats vervolgens de TX-module in het modulecompartiment van uw zender.
3. Schakel uw zender in, ga naar het menu Modelinstellingen, schakel Externe RF in en selecteer de modus 'MULT'. Vervolgens ziet u de bind- en protocolknop in het menu en kunt u een geschikt protocol voor uw model kiezen en binden ermee nu.
Merk op:
- De aangesloten jumpers en header worden gebruikt voor het bijwerken van de firmware van de TX-module via een USB-seriële kabel. Verwijder ze voor normaal gebruik ..
- Soms hebt u mogelijk een stroomrecycling nodig wanneer u een nieuw protocol kiest. bijvoorbeeld, protocol verandert van Q303 naar HISKY.
- Voor het FRSKY- en 875.600-protocol moet u mogelijk de waarde Fine of Keuze (in het menu Modelinstellingen) correct instellen om aan uw model te binden. De waarde is gevarieerd, omdat deze gedeeltelijk afhankelijk is van uw model.
Pakket inbegrepen:
1 x TMX5-module
Alle beschikbare protocollen:
Hoe te gebruiken:
1. Raadpleeg de bovenstaande website, update uw zender met de juiste firmware.
2. Schroef de antenne van de module stevig vast en plaats vervolgens de TX-module in het modulecompartiment van uw zender.
3. Schakel uw zender in, ga naar het menu Modelinstellingen, schakel Externe RF in en selecteer de modus 'MULT'. Vervolgens ziet u de bind- en protocolknop in het menu en kunt u een geschikt protocol voor uw model kiezen en binden ermee nu.
Merk op:
- De aangesloten jumpers en header worden gebruikt voor het bijwerken van de firmware van de TX-module via een USB-seriële kabel. Verwijder ze voor normaal gebruik ..
- Soms hebt u mogelijk een stroomrecycling nodig wanneer u een nieuw protocol kiest. bijvoorbeeld, protocol verandert van Q303 naar HISKY.
- Voor het FRSKY- en 875.600-protocol moet u mogelijk de waarde Fine of Keuze (in het menu Modelinstellingen) correct instellen om aan uw model te binden. De waarde is gevarieerd, omdat deze gedeeltelijk afhankelijk is van uw model.
Pakket inbegrepen:
1 x TMX5-module
Alle beschikbare protocollen:
| Protocol | Sub_protocol | Auto Bind | Keuze | RF Chip | Referentie |
| FLYSKY | NEE | 0 | A7105 | FLYSKY AFHDS | |
| HUBSAN | JA | 0 | A7105 | HUBSAN | |
| AFHDS2A | PWM_IBUS | NEE | 0 | A7105 | FLYSKY AFHDS2A |
| AFHDS2A | PPM_IBUS | NEE | 0 | A7105 | FLYSKY AFHDS2A |
| AFHDS2A | PWM_SBUS | NEE | 0 | A7105 | FLYSKY AFHDS2A |
| AFHDS2A | PPM_SBUS | NEE | 0 | A7105 | FLYSKY AFHDS2A |
| FRSKYD | NEE | -10 | 487.879 | FRSKY D8 | |
| FRSKYX | CH_16 | NEE | -10 | 487.879 | FRSKY D16 |
| FRSKYX | CH_8 | NEE | -10 | 487.879 | FRSKY D16 |
| FRSKYV | NEE | -10 | 487.879 | ||
| 875.600 | NEE | 10 | 487.879 | ||
| DSM | DSM2_22 | NEE | 6 | CYRF6936 | DSM2,22mS |
| DSM | DSM2_11 | NEE | 6 | CYRF6936 | DSM2,11mS |
| DSM | DSMX_22 | NEE | 6 | CYRF6936 | DSMX, 22ms |
| DSM | DSMX_11 | NEE | 6 | CYRF6936 | DSMX, 11ms |
| DEVO | NEE | 0 | CYRF6936 | Walkera | |
| J6PRO | NEE | 0 | CYRF6936 | Negen adelaars | |
| HISKY | Hisky | NEE | 0 | NRF24L01+ | Hisky |
| HISKY | HK310 | NEE | 0 | NRF24L01+ | |
| V2X2 | NEE | 0 | NRF24L01+ | ||
| YD717 | YD717 | NEE | 0 | NRF24L01+ | |
| YD717 | SKYWLKR | NEE | 0 | NRF24L01+ | |
| YD717 | Symax4 | NEE | 0 | NRF24L01+ | SYMA |
| YD717 | XINXUN | NEE | 0 | NRF24L01+ | XINXUN |
| YD717 | NIHUI | NEE | 0 | NRF24L01+ | NIHUI |
| KN | WLtoys | NEE | 0 | NRF24L01+ | WLtoys |
| KN | FEILUN | NEE | 0 | NRF24L01+ | FEILUN |
| Symax | Symax | NEE | 0 | NRF24L01+ | SYMA |
| Symax | Symax5C | NEE | 0 | NRF24L01+ | SYMA |
| SLT | NEE | 0 | NRF24L01+ | ||
| 915.091 | 915.091_GREEN | NEE | 0 | NRF24L01+ | CX |
| 915.091 | 915.091_BLUE | NEE | 0 | NRF24L01+ | CX |
| 915.091 | DM007 | NEE | 0 | NRF24L01+ | CX |
| 915.091 | Q282 | NEE | 0 | NRF24L01+ | CX |
| 915.091 | JC3015_1 | NEE | 0 | NRF24L01+ | CX |
| 915.091 | JC3015_2 | NEE | 0 | NRF24L01+ | CX |
| 915.091 | MK33041 | NEE | 0 | NRF24L01+ | CX |
| 915.091 | Q242 | NEE | 0 | NRF24L01+ | CX |
| 371.874 | 371.874 | NEE | 0 | NRF24L01+ | |
| 371.874 | YD829 | NEE | 0 | NRF24L01+ | |
| 371.874 | H8_3D | NEE | 0 | NRF24L01+ | |
| Bayang | NEE | 0 | NRF24L01+ | ||
| 979.503 | NEE | 0 | NRF24L01+ | 979.503 | |
| MT99XX | MT99 | NEE | 0 | NRF24L01+ | |
| MT99XX | H7 | NEE | 0 | NRF24L01+ | |
| MT99XX | YZ | NEE | 0 | NRF24L01+ | |
| MT99XX | LS | NEE | 0 | NRF24L01+ | |
| MJXQ | WLH08 | NEE | 0 | NRF24L01+ | MJX |
| MJXQ | 545.867 | NEE | 0 | NRF24L01+ | MJX |
| MJXQ | 476.782 | NEE | 0 | NRF24L01+ | MJX |
| MJXQ | H26D | NEE | 0 | NRF24L01+ | |
| MJXQ | E010 | JA | 0 | NRF24L01+ | E010 / JJRC H36 |
| Shenqi | NEE | 0 | NRF24L01+ | ||
| FY326 | NEE | 0 | NRF24L01+ | ||
| FQ777 | NEE | 0 | NRF24L01+ | ||
| Assan | NEE | 0 | NRF24L01+ | ||
| hontai | FORMAT_hontai | NEE | 0 | NRF24L01+ | |
| hontai | FORMAT_JJRCX1 | NEE | 0 | NRF24L01+ | |
| hontai | FORMAT_X5C1 | NEE | 0 | NRF24L01+ | |
| hontai | FORMAT_FQ777_951 | NEE | 0 | NRF24L01+ |
