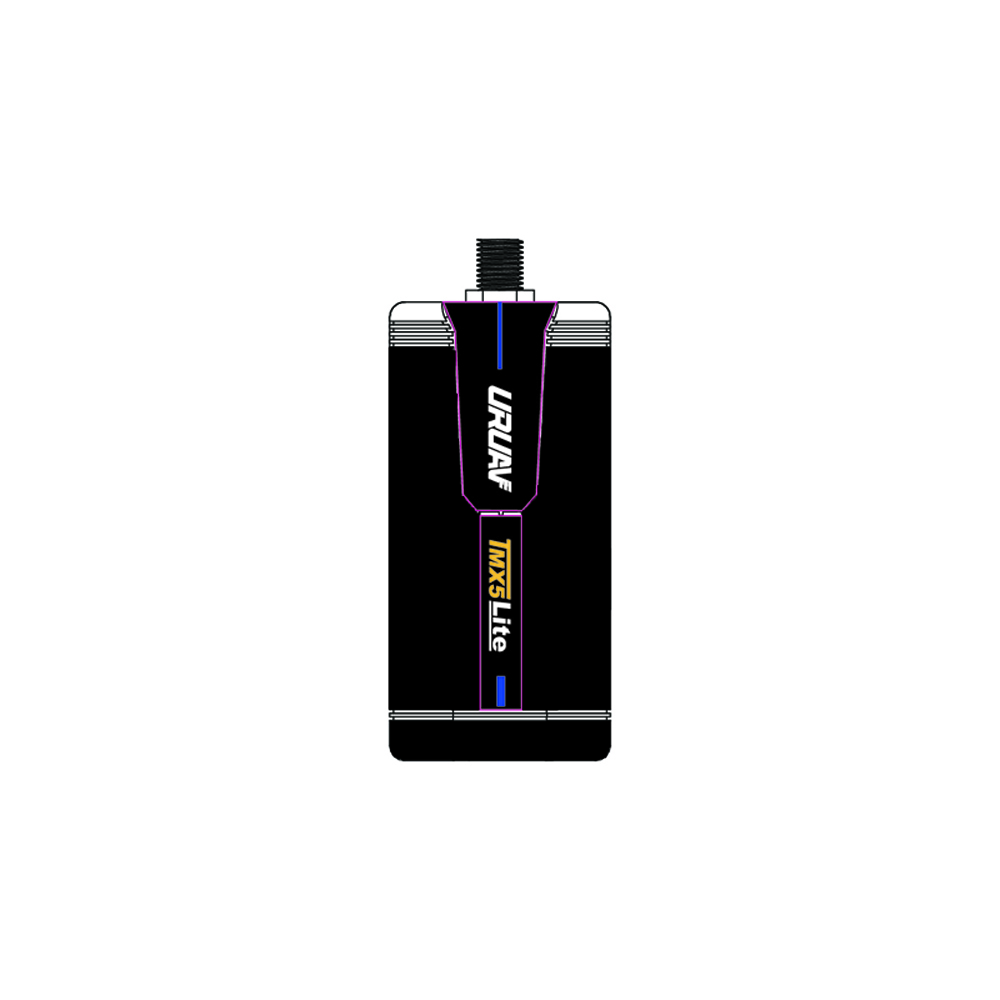

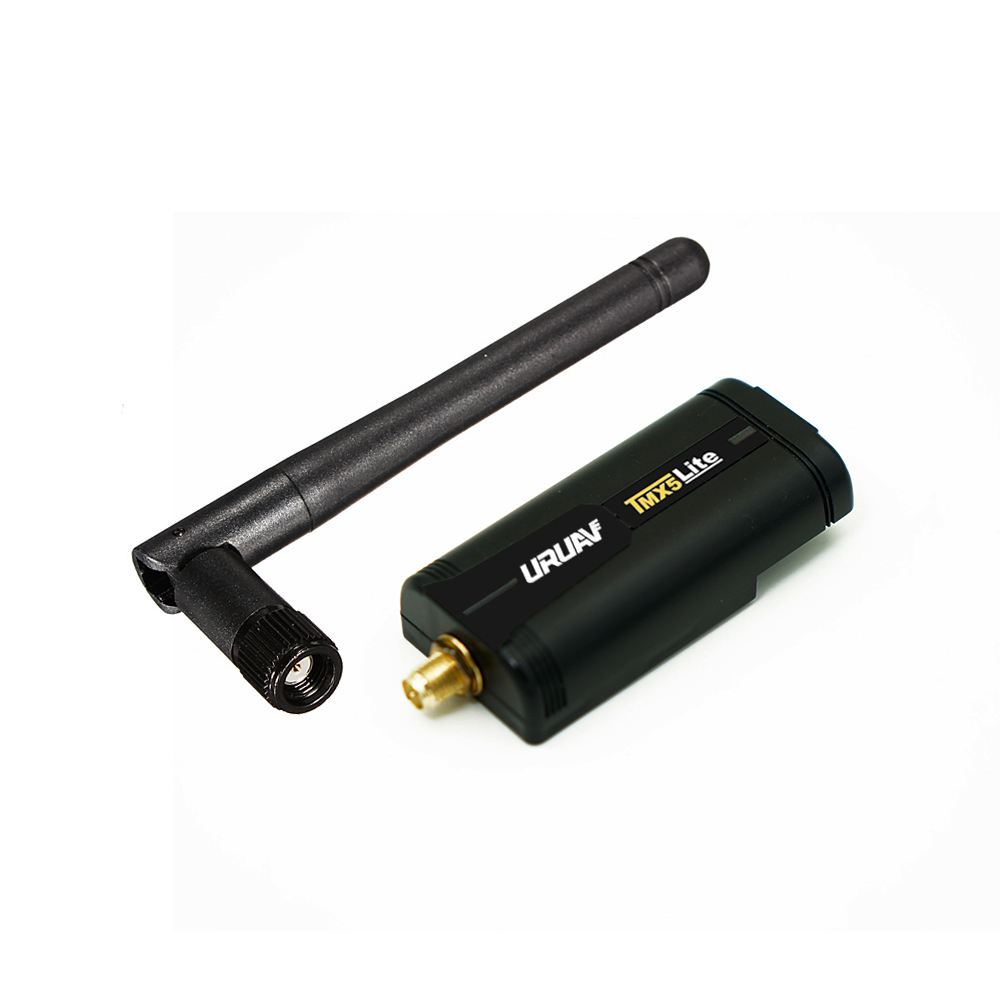

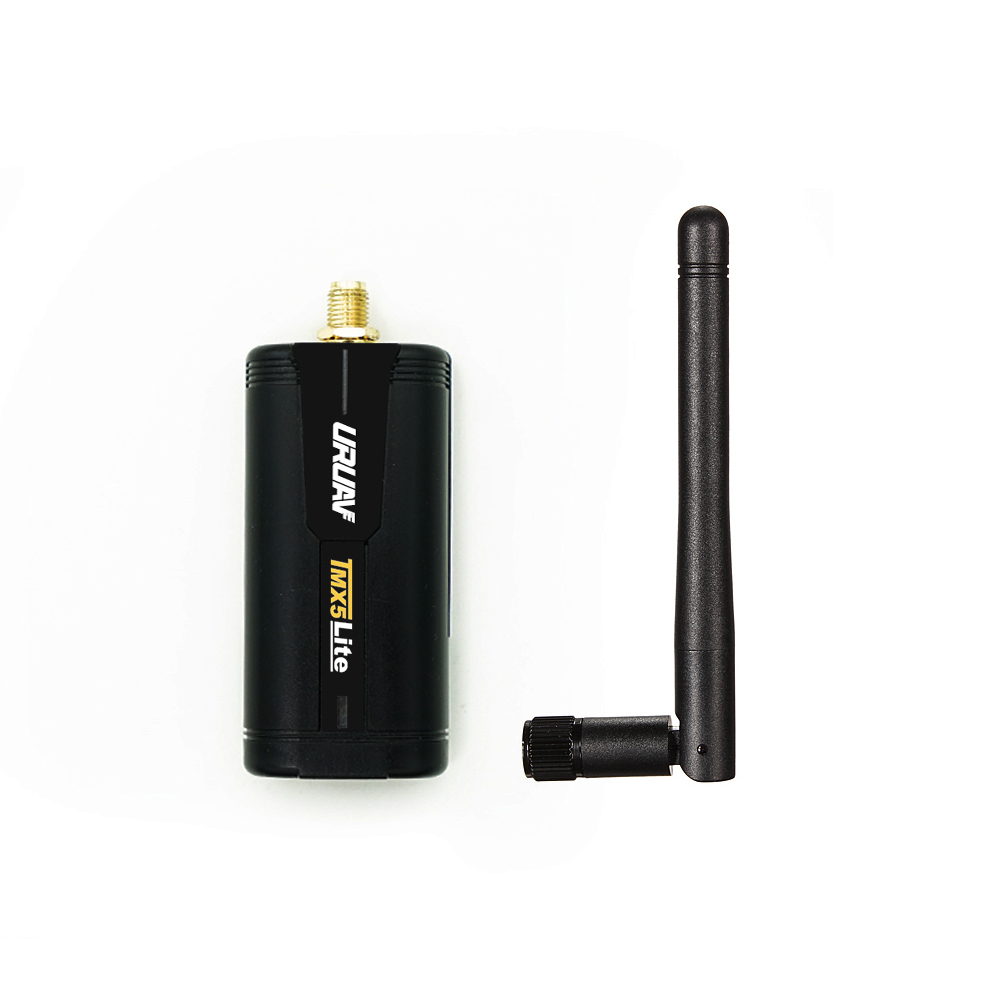

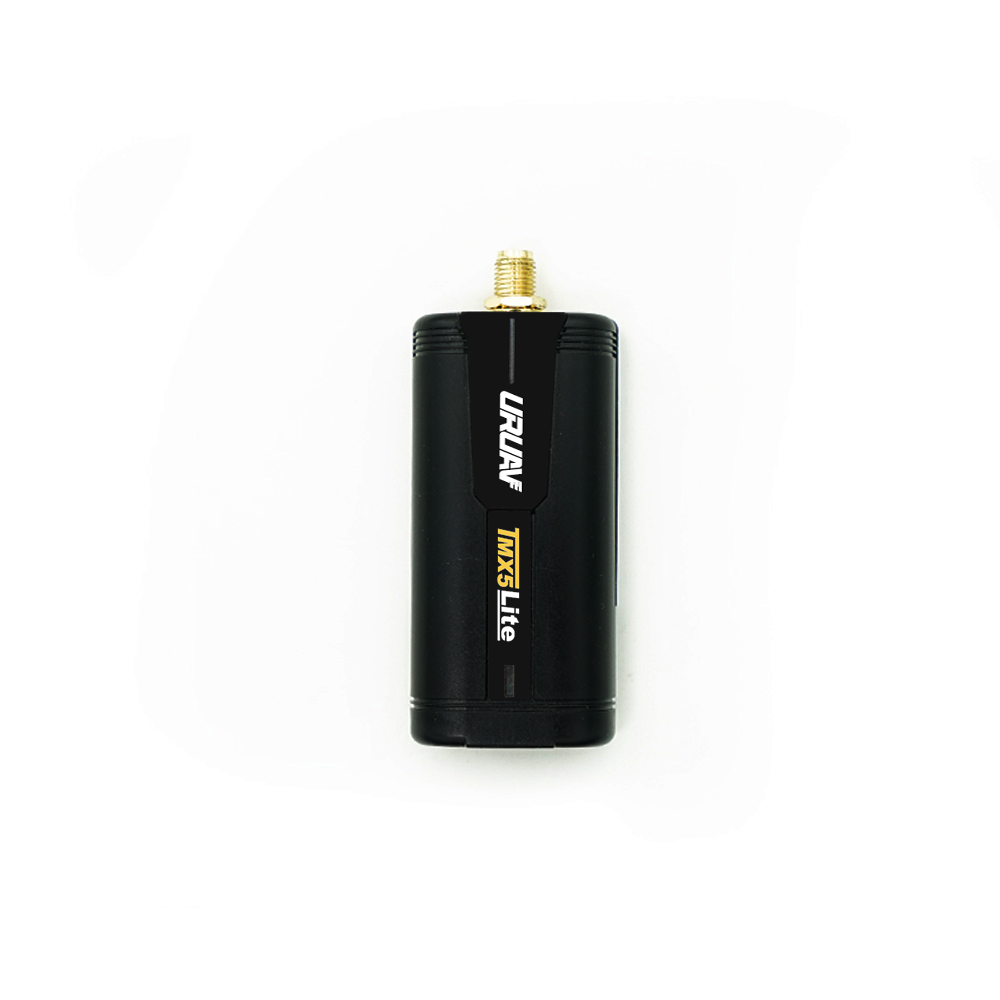

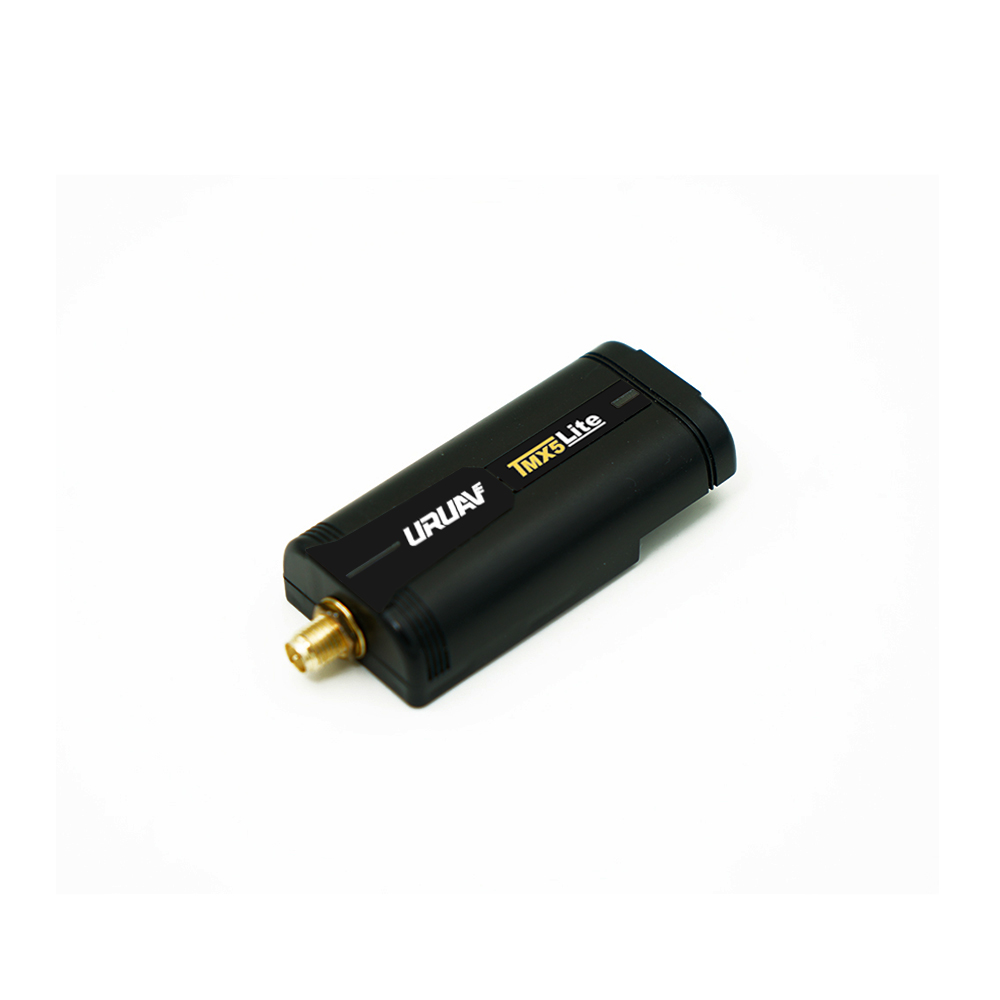

URUAV TMX5 Lite 4 IN 1 A7105 487.879 CYRF6936 NRF24L01+ Multiprotocol-zendmodule compatibel FrSky X-Lite / X-Lite Pro / X9 Lite / X9 Lite Pro
Overzicht:
Specification: (Handleiding)
Merknaam: URUAV
Artikelnaam: TMX5 Lite
Bedrijfsspanning: 5-9V
Bedrijfsstroom: <= 180mA
Werkfrequentie: 2,4 G ISM-band
RF-vermogen: + 22 dBm
MCU: STM32F103CBT6 (128K ROM, 20K RAM)
Gewicht: 32 g
Hoe te gebruiken:
1. Raadpleeg de bovenstaande website, update uw zender met de juiste firmware.

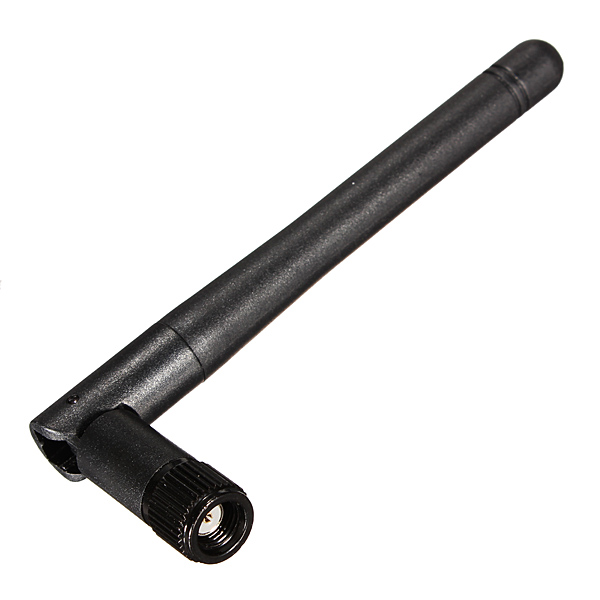

2. Schroef de antenne van de module stevig vast en plaats vervolgens de TX-module in het modulecompartiment van uw zender.
3. Schakel uw zender in, ga naar het menu Modelinstellingen, schakel Externe RF in en selecteer de modus 'MULT'. Vervolgens ziet u de bind- en protocolknop in het menu en kunt u een geschikt protocol voor uw model kiezen en binden ermee nu.
LED-status:
Merk op:
1. Controleer de optie 'Multimodule' wanneer u de OpenTX-firmware bijwerkt via de Companion-software.
2. In de seriële modus, voor het FRSKY- en 875.600-protocol, moet u mogelijk de waarde van Fijn of Optie (in het menu Modelinstellingen op uw TX) juist instellen om aan uw model te binden. De waarde kan worden gevarieerd, omdat deze gedeeltelijk afhankelijk is van uw model.
Pakket inbegrepen:
1 x TMX5 Lite-module
Beschikbare protocollen (onvolledig en uitbreidend)
Overzicht:
Deze 4-in-1 TX-module is geschikt voor FRSKY X-Lite. Het integreert vier RF-chips (487.879, NRF24L01 +, A7105, CYRF6936) in een enkele printplaat, het ondersteunt een verscheidenheid van externe besturingsprotocollen, zoals 875.600, Walkera DEVO, Spektrum DSM2, DSMX, Flysky, Frsky, WLToys, Hubsan, Hisky, Esky, Assan enz. Je kunt er je modelflexibiliteit mee beheersen, en je krijgt veel uitstekende ervaringen met je favoriete zender.
Deze module is compatibel met het Multi-module-project op github. Het is gebaseerd op STM32 microcontroller. Alle beschikbare protocollen zijn opgenomen in de seriële modus. In deze modus wordt een serie gebruikt protocol om met uw zender te communiceren. Het seriële protocol vereist geen hardware wijzigingen, maar u moet de firmware van uw zender uiterlijk bijwerken. Dan de modelprotocolselectie en binding vindt plaats vanuit het menu Modelinstellingen op uw zender.
Voor telemetrie-compatibele zenders wordt de telemetrie-integratie naadloos uitgevoerd met de zender firmware.
Specification: (Handleiding)
Merknaam: URUAV
Artikelnaam: TMX5 Lite
Bedrijfsspanning: 5-9V
Bedrijfsstroom: <= 180mA
Werkfrequentie: 2,4 G ISM-band
RF-vermogen: + 22 dBm
MCU: STM32F103CBT6 (128K ROM, 20K RAM)
Gewicht: 32 g
Hoe te gebruiken:
1. Raadpleeg de bovenstaande website, update uw zender met de juiste firmware.
2. Schroef de antenne van de module stevig vast en plaats vervolgens de TX-module in het modulecompartiment van uw zender.
3. Schakel uw zender in, ga naar het menu Modelinstellingen, schakel Externe RF in en selecteer de modus 'MULT'. Vervolgens ziet u de bind- en protocolknop in het menu en kunt u een geschikt protocol voor uw model kiezen en binden ermee nu.
LED-status:
| Groene led | Rode led | staat |
| UIT | Raapid knipperend | Bootloader is actief, even geduld aub |
| AAN | AAN | Normaal of bereik controleren |
| AAN | Knippert langzaam | Geen seriële invoer |
| AAN | Raapid knipperend | Verbindend |
Merk op:
1. Controleer de optie 'Multimodule' wanneer u de OpenTX-firmware bijwerkt via de Companion-software.
2. In de seriële modus, voor het FRSKY- en 875.600-protocol, moet u mogelijk de waarde van Fijn of Optie (in het menu Modelinstellingen op uw TX) juist instellen om aan uw model te binden. De waarde kan worden gevarieerd, omdat deze gedeeltelijk afhankelijk is van uw model.
Pakket inbegrepen:
1 x TMX5 Lite-module
Beschikbare protocollen (onvolledig en uitbreidend)
| NEE. | Protocol | Sub_protocol | RF Chip |
| 1 | FLYSKY | FLYSKY V9X9 V6X6 V912 CX20 | A7105 |
| 2 | AFHDS2A | PWM PPM IBUS SBUS | A7105 |
| 3 | HUBSAN | GEEN | A7105 |
| 4 | FRSKYV | GEEN | 487.879 |
| 5 | FRSKYD | GEEN | 487.879 |
| 6 | FRSKYX | CH_8 CH_16 EU_8 EU_16 | 487.879 |
| 7 | 875.600 | GEEN | 487.879 |
| 8 | DSM | DSM2_11 DSM2_22 DSMX_11 DSMX_22 | CYRF6936 |
| 9 | DEVO | GEEN | CYRF6936 |
| 10 | WK2X01 | WK2801 WK2401 | CYRF6936 |
| 11 | J6PRO | GEEN | CYRF6936 |
| 12 | 979.503 | GEEN | NRF24L01+ |
| 13 | HISKY | HISKY HK310 | NRF24L01+ |
| 14 | KN | WLTOYS FEILUN | NRF24L01+ |
| 15 | V2X2 | V2X2 JXD506 | NRF24L01+ |
| 16 | Assan | GEEN | NRF24L01+ |
| 17 | MJXQ | WLH08 X600 X800 H26D E010 H26WH | NRF24L01+ |
| 18 | YD717 | YD717 SKYWLKR Symax4 XINXUN NIHUI | NRF24L01+ |
| 19 | Symax | Symax Symax5C | NRF24L01+ |
| 20 | SLT | SLT VISTA | NRF24L01+ |
| 21 | 915.091 | GROEN _BLUE DM007 JC3015 MK33041 | NRF24L01+ |
| 22 | 371.874 | 371.874 YD829 H8_3D | NRF24L01+ |
| 23 | Bayang | Bayang H8S3D | NRF24L01+ |
| 24 | MT99XX | MT99 H7 YZ LS FY805 | NRF24L01+ |
| 25 | Shenqi | GEEN | NRF24L01+ |
| 26 | FY326 | FY326 FY319 | NRF24L01+ |
| 27 | FQ777 | GEEN | NRF24L01+ |
| 28 | hontai | hontai JJRCX1 X5C1 FQ777_951 | NRF24L01+ |
| 29 | Q2X2 | Q222 Q242 Q282 | NRF24L01+ |
| 30 | Q303 | Q303 CX35 915.091D 915.091WD | NRF24L01+ |
| 31 | GW008 | GEEN | NRF24L01+ |
| 32 | DM002 | GEEN | NRF24L01+ |
| 33 | 979.503150 | GEEN | NRF24L01+ |
| 34 | CORAANA | COR_V1 COR_V2 FD_V3 | 487.879 |
