Overzicht:

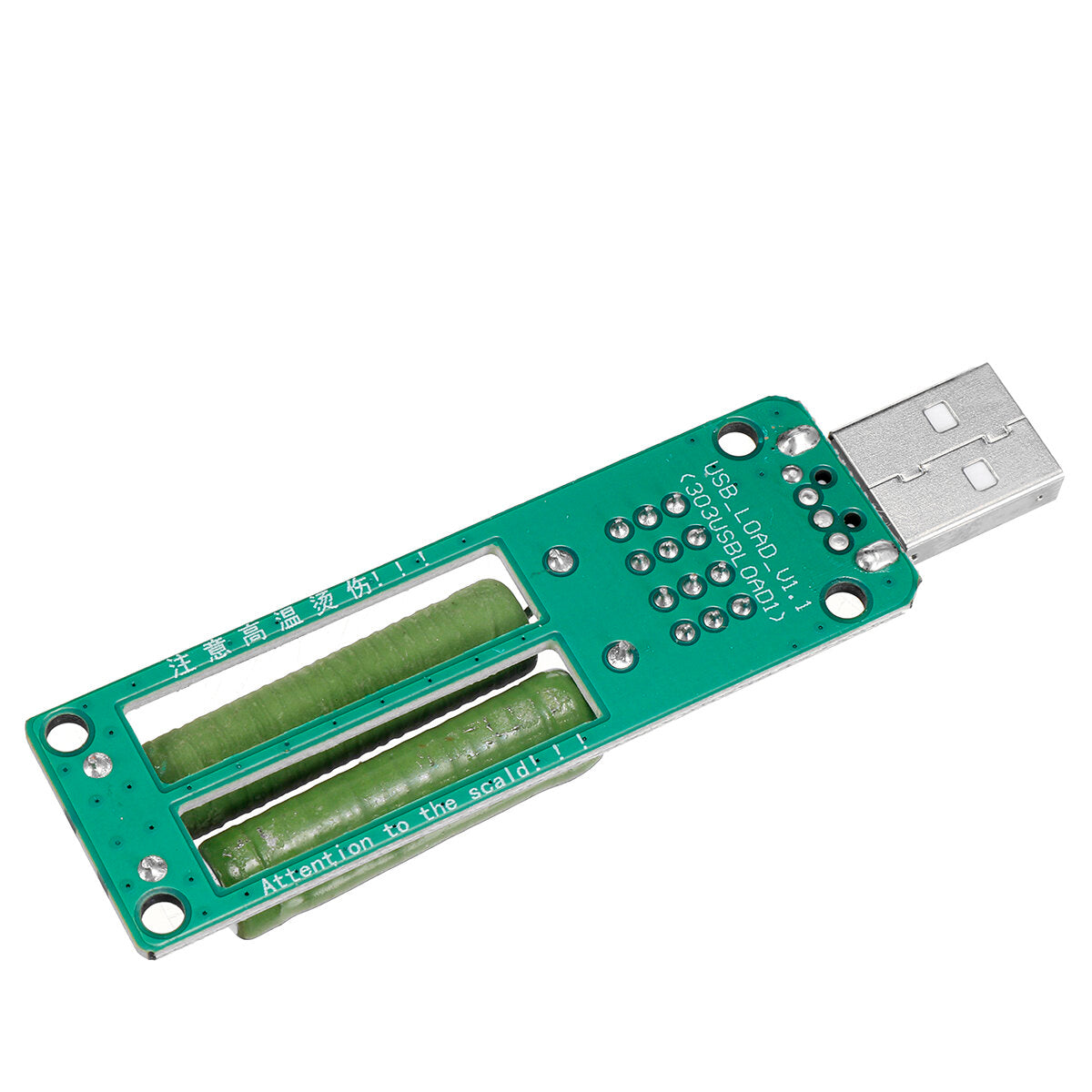

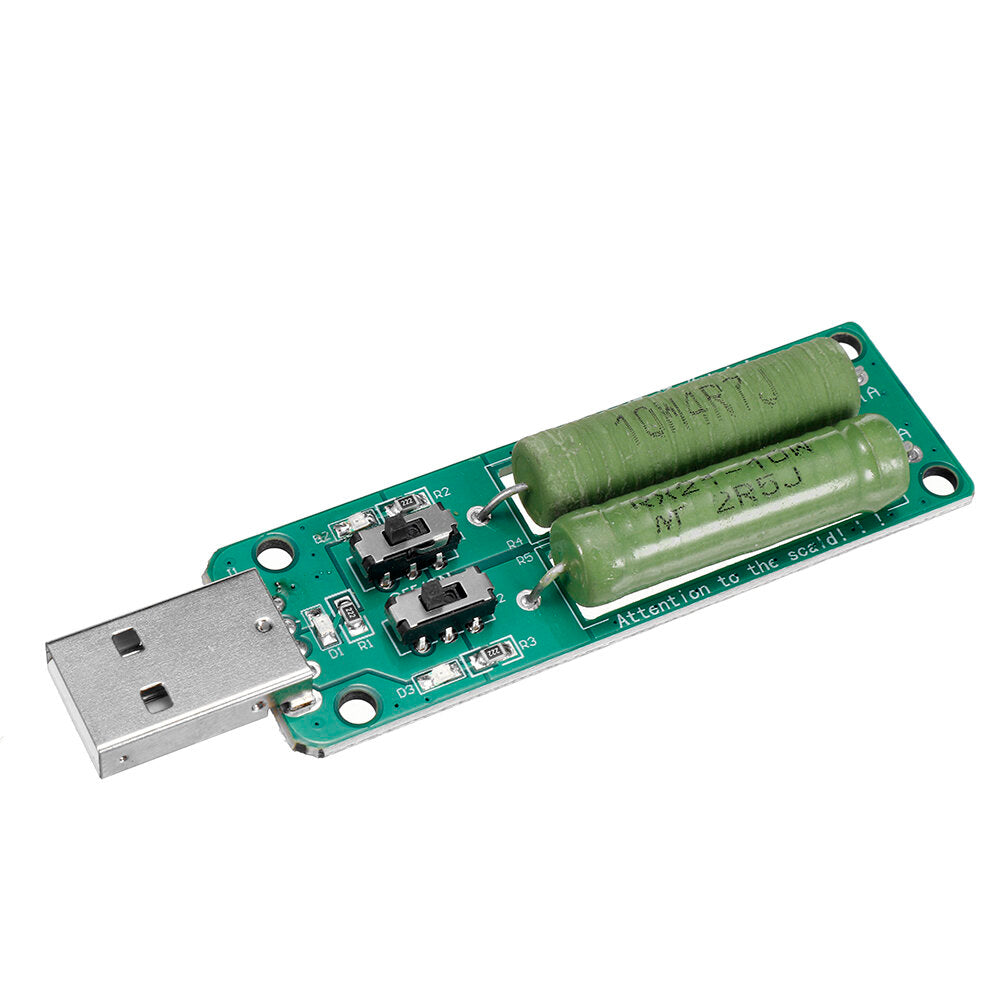

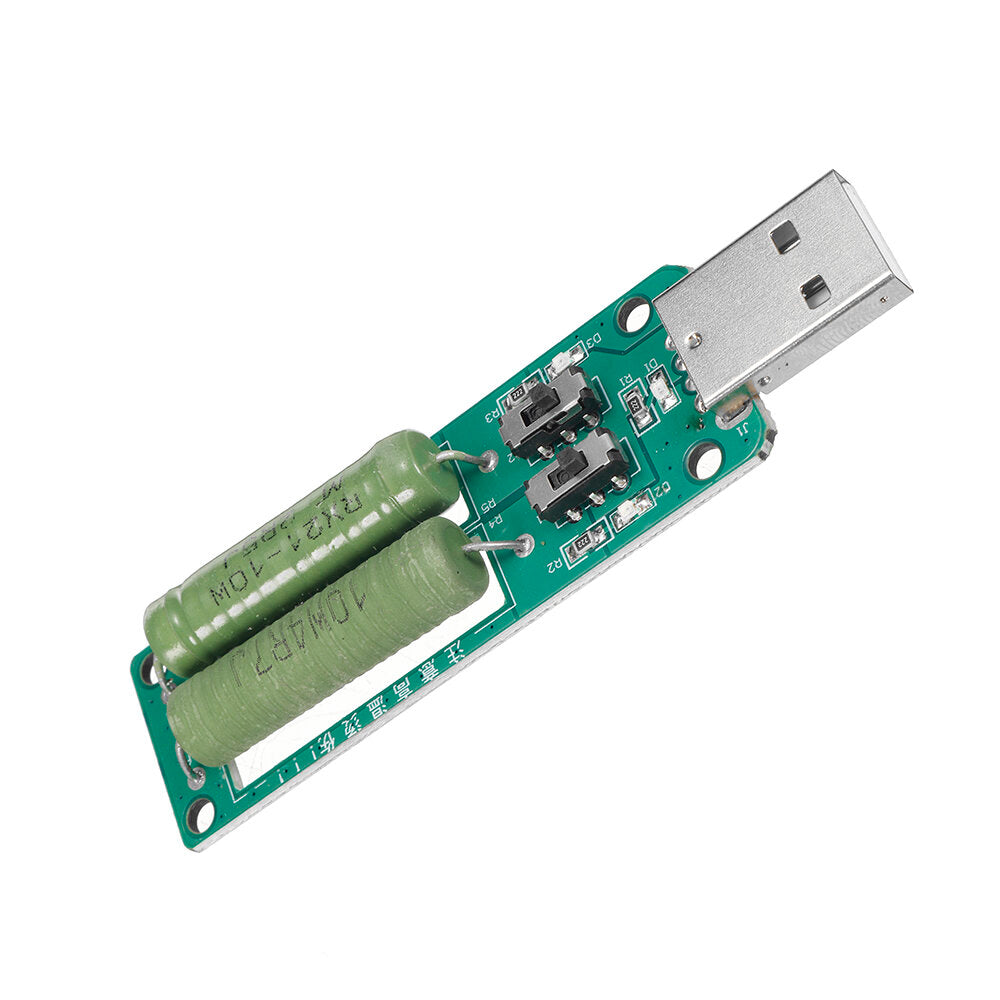

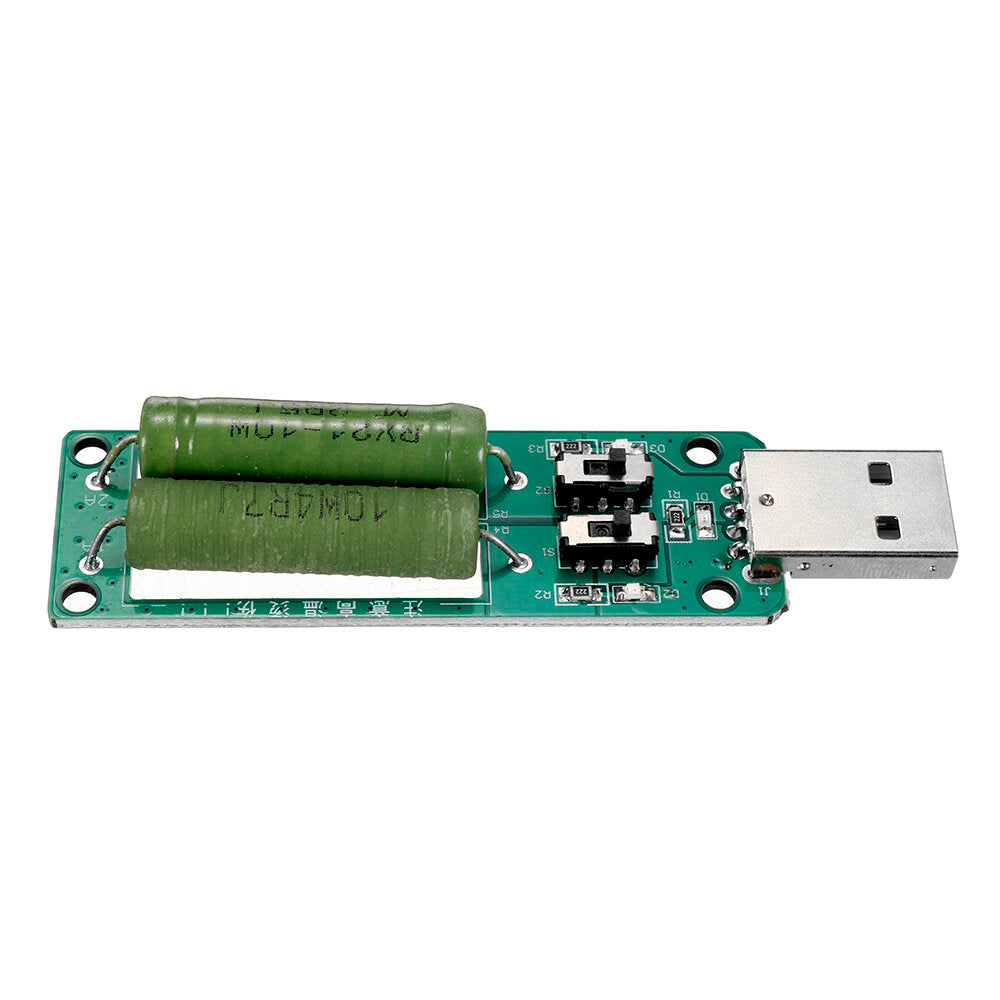

Volgens de wet van Ohm (spannings-/weerstandswaarde = uitgangsstroom), is de USB-ontladingsbelasting ontworpen om verschillende vermogensweerstandswaarden te laden via de twee bovenstaande schakelaars, en kunnen 3 soorten stroomveroudering worden verkregen, namelijk 1A/2A/ 3A. Aan boord Bijbehorende indicatielampjes en stroomindicatielampjes met verschillende weerstanden zijn duidelijk. Het is gemakkelijk te gebruiken en kan worden gebruikt voor de verouderingstest van de mobiele oplader van de powerbank.
Functies:
1. 5V USB-test
2. Er kunnen drie versnellingen worden geselecteerd:
3. De indicator geeft de status weer:
4. Hardware-introductie en beschrijving:

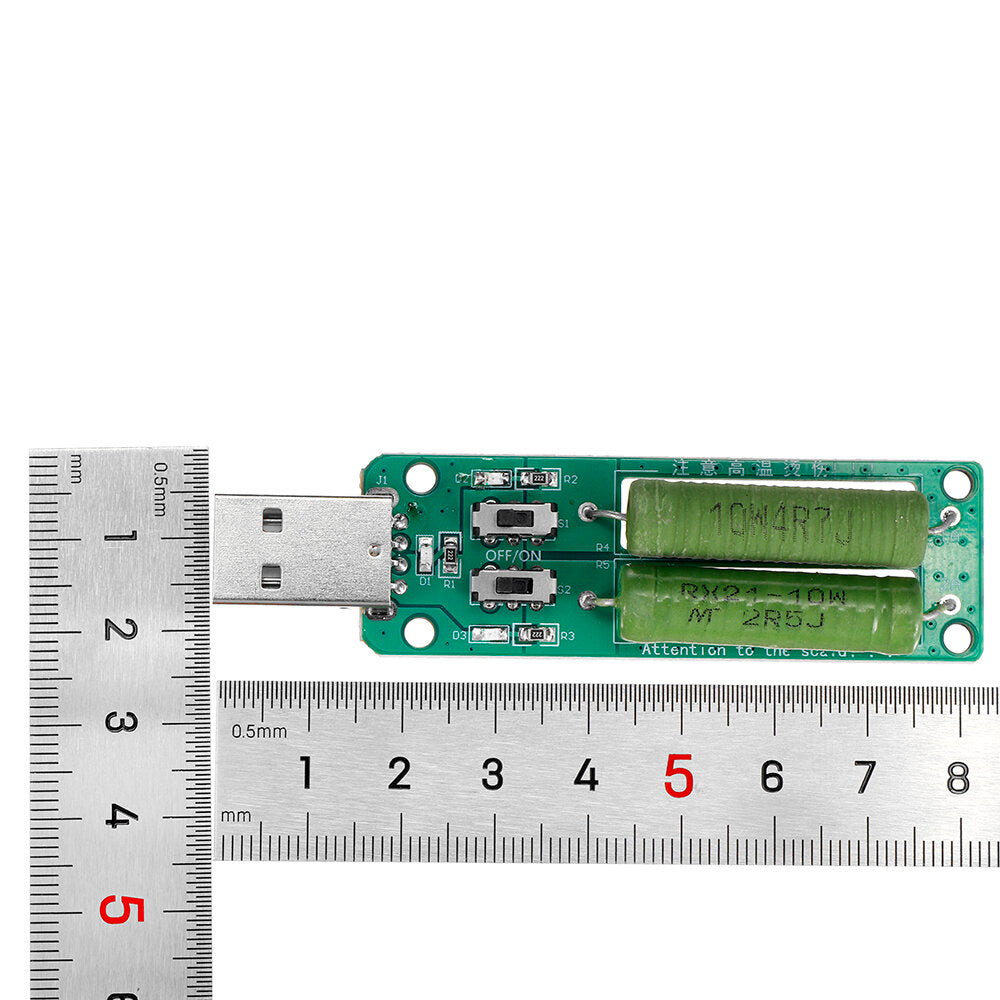

5. Bordgrootte: 67 * 22 mm;
6. Gewicht: 14g
Gebruiksaanwijzing:
1. Na het inschakelen licht de voedingsindicator D1 op.
2. De USB-stekker wordt in de 5V-uitgangsinterface gestoken. Vanwege de weerstandswaarde en de maximale vermogenslimiet van de weerstand, kan deze niet worden aangesloten op de snellaadinterface boven 5V.
3. Schakel S1 naar de "ON" versnelling, D2 licht op, de 4R7-weerstand begint te werken en de stroom is ongeveer 1A.
4. Schakel S2 naar de "ON" versnelling, D3 licht op, de 2R5-weerstand begint te werken en de stroom is ongeveer 2A.
5. Wanneer S1 en S2 tegelijkertijd in de "AAN"-versnelling staan, werken de twee weerstanden en is de stroom ongeveer 3A.
Kennisgeving:
Omdat een grote hoeveelheid stroom wordt verbruikt door de werkwarmte van de weerstand, zal de weerstand heet worden. Zorg ervoor dat u de weerstand niet met uw handen aanraakt om brandwonden te voorkomen.
Pakket inbegrepen:
1 x vermogenstestmodule
