Omschrijving:
Dit is een UART-naar-wifi-module, gebruikt voor transparante gegevensoverdracht. De hardware van de USR-C215 wifi-module integreert M AC, baseband-chip en RF-zendontvanger. USR-C215 ondersteunt WiFi-protocol en TCP / IP-protocol. Gebruikers kunnen uart apparaatnetwroking realiseren via eenvoudige configuratie.
Kenmerken:
Platform / besturingssysteem: Windows 98/2000 / XP / Vista / 7/8/10
Ondersteunt Wi-Fi 2.4 GHz 802.11b / g / n draadloze standaarden
Ondersteunt WEP, WPA / WPA2-beveiligingsmodus.
Ondersteun werk als STA / AP / AP + STA-modus
De volledig geïntegreerde seriële naar wifi TCP / UDP-verzendfunctie, kan kiezen voor meerdere seriële snelheden
LAN-zoeken en draadloze parameterinstellingsfunctie
Ondersteuning TCP / UDP Client registratie pakket mechanisam
Ondersteuning Simplelink / usrlink snelle netwerkconfiguratie
Ondersteuning klasse RFC2217 automatische baudrate adaptieve functie
Ondersteuning voor eenvoudige AT + com-set-upconfiguratie
3.3V voeding
Ultra-laag vermogen
Geïntegreerde PCB-antenne en externe antenne optioneel
Klein formaat: 22 x 13,5 x 9,2 mm
Pakket inbegrepen:

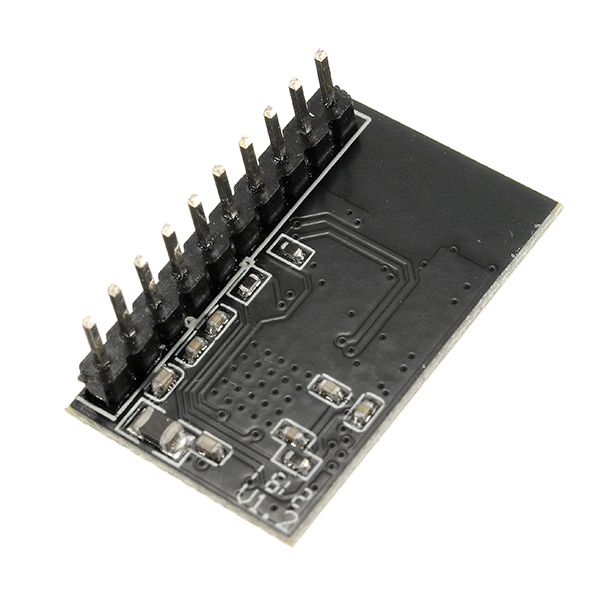

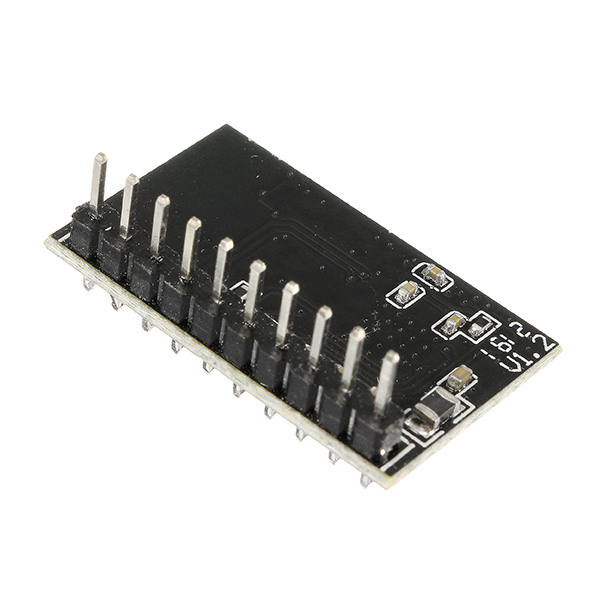

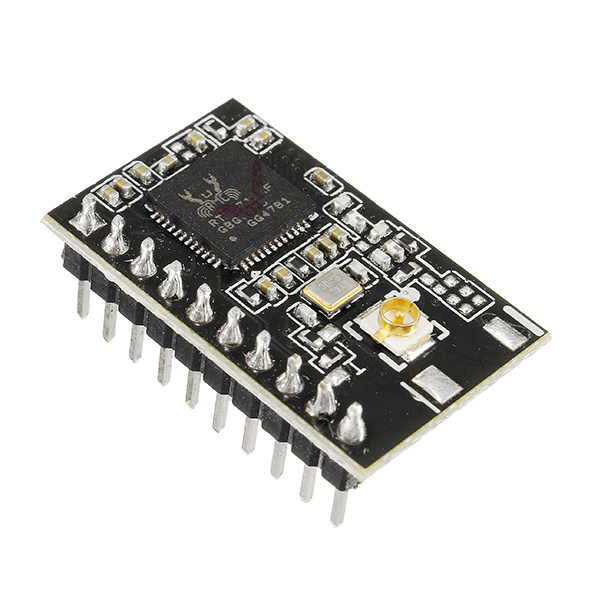

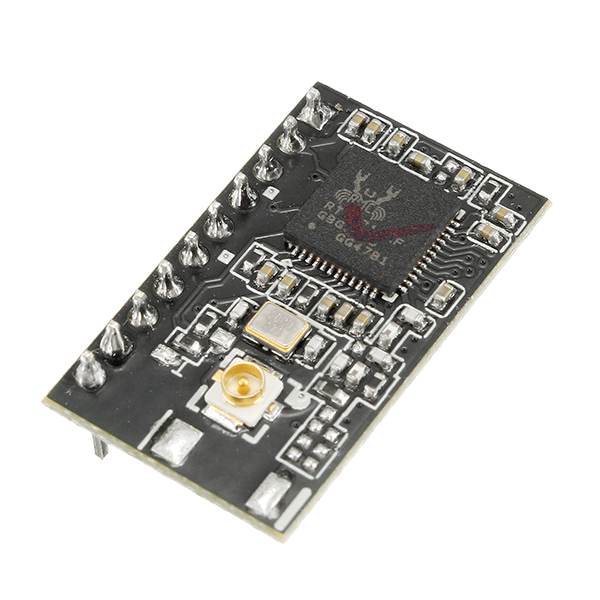

1 x USR-C215 Kleine UART TTL serieel naar WIFI-module
Typische verbinding:
Dit is een UART-naar-wifi-module, gebruikt voor transparante gegevensoverdracht. De hardware van de USR-C215 wifi-module integreert M AC, baseband-chip en RF-zendontvanger. USR-C215 ondersteunt WiFi-protocol en TCP / IP-protocol. Gebruikers kunnen uart apparaatnetwroking realiseren via eenvoudige configuratie.
Kenmerken:
Platform / besturingssysteem: Windows 98/2000 / XP / Vista / 7/8/10
Ondersteunt Wi-Fi 2.4 GHz 802.11b / g / n draadloze standaarden
Ondersteunt WEP, WPA / WPA2-beveiligingsmodus.
Ondersteun werk als STA / AP / AP + STA-modus
De volledig geïntegreerde seriële naar wifi TCP / UDP-verzendfunctie, kan kiezen voor meerdere seriële snelheden
LAN-zoeken en draadloze parameterinstellingsfunctie
Ondersteuning TCP / UDP Client registratie pakket mechanisam
Ondersteuning Simplelink / usrlink snelle netwerkconfiguratie
Ondersteuning klasse RFC2217 automatische baudrate adaptieve functie
Ondersteuning voor eenvoudige AT + com-set-upconfiguratie
3.3V voeding
Ultra-laag vermogen
Geïntegreerde PCB-antenne en externe antenne optioneel
Klein formaat: 22 x 13,5 x 9,2 mm
| Classificatie | Parameter | Waarde |
| Draadloze parameter | Draadloze standaard | 802.11 b/g/n |
| Zendvermogen | 802.11b: +18 +/- 1dBm (@ 11Mbps) | |
| 802.11g: +17 +/- 1dBm (@ 54Mbps) | ||
| 802.11n: +15 +/- 1dBm (@ HT20, MCS7) | ||
| Gevoeligheid ontvangen | 802.11b: -85 dBm (@ 11 Mbps, CCK) | |
| 802.11g: -70 dBm (@ 54Mbps, OFDM) | ||
| 802.11n: -68 dBm (@ HT20, MCS7) | ||
| Extern: I-PEX-connector | ||
| Hardware parameter | Gegevensinterface | UART |
| Werkspanning | 3.0 ~ 3.6V | |
| Werken huidige | AP: gemiddelde 74 mA piek 285 mA bij 3,3 V | |
| STA: gemiddelde 32mA piek 196mA bij 3,3V | ||
| Bedrijfstemperatuur | -20 ° C ~ 85 ° C | |
| bewaar temperatuur | -40 ° C - 125 ° C | |
| grootte | 22.0mm x 13.5mm x 9.2mm (L * W * H) | |
| Externe interface | 1x10, 2mm pin (0 of 90 graden) | |
| Software parameter | Type draadloos netwerk | STA / AP / STA + AP |
| Beveiligingsmechanisme | WEP / WPA-PSK / WPA2-PSK | |
| Encryptie type | TKIP / AES | |
| Netwerk protocol | IPv4, TCP / UDP | |
| Gebruikers configuratie | AT + instructieset, webpaginaconfiguratie |
Pakket inbegrepen:
1 x USR-C215 Kleine UART TTL serieel naar WIFI-module
| PIN | Naam | Signaal type | Definitie |
| 1 | GND | P | Power Ground |
| 2 | VDD | P | 3.3V |
| 3 | RELOAD | I | Druk 1-3 seconden om simplelink te starten, meer dan 3 seconden om de standaardinstellingen te herstellen |
| 4 | RESET | I | Reset de module, word van kracht op een laag niveau |
| 5 | UART_RX | I | Seriële poort ontvangende pin |
| 6 | UART_TX | O | Seriële poort verzendende pin |
| 7 | PWR_SW | N | Niet beschikbaar |
| 8 | WPS | N | Niet beschikbaar |
| 9 | KLAAR | O | Indicatiepen voor module die normaal werkt, van kracht wordt op een laag niveau en kan worden aangesloten op een externe LED |
| 10 | NLink | O | Indicatie pin voor module WIFI linken met succes, van kracht in een laag niveau en kan worden aangesloten op externe LED |

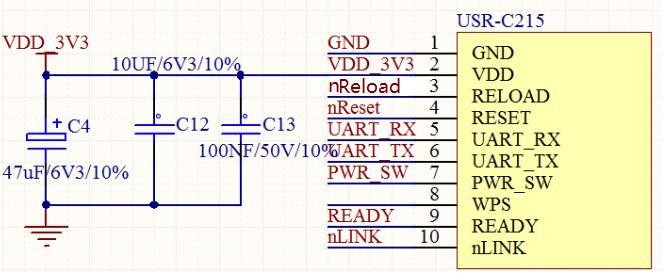

Typische verbinding:
